Assonometria isometrica di solidi a base non rettangolare

Per rappresentare in assonometria isometrica un prisma o una piramide a base non quadrata o rettangolare, si può procedere così:

  1. Si tracciano gli assi x, y, z. Si disegna la pianta del solido in forma reale, al di sotto della retta orizzontale passante per l’origine degli assi.
  2. Successivamente si inscrive la pianta in un rettangolo, e si disegna l’assonometria del rettangolo, ribaltandolo sugli assi x e y.
  3. Si disegna la base del poligono in assonometria, riportando gli altri punti
  4. Si completa il solido .

Prima di metterti all’opera, guarda questo breve video del canale youtube Tecnologia Duepuntozero oppure leggi l’articolo.

In questi casi, occorre prima di tutto disegnare la base in assonometria, e successivamente completare il solido.

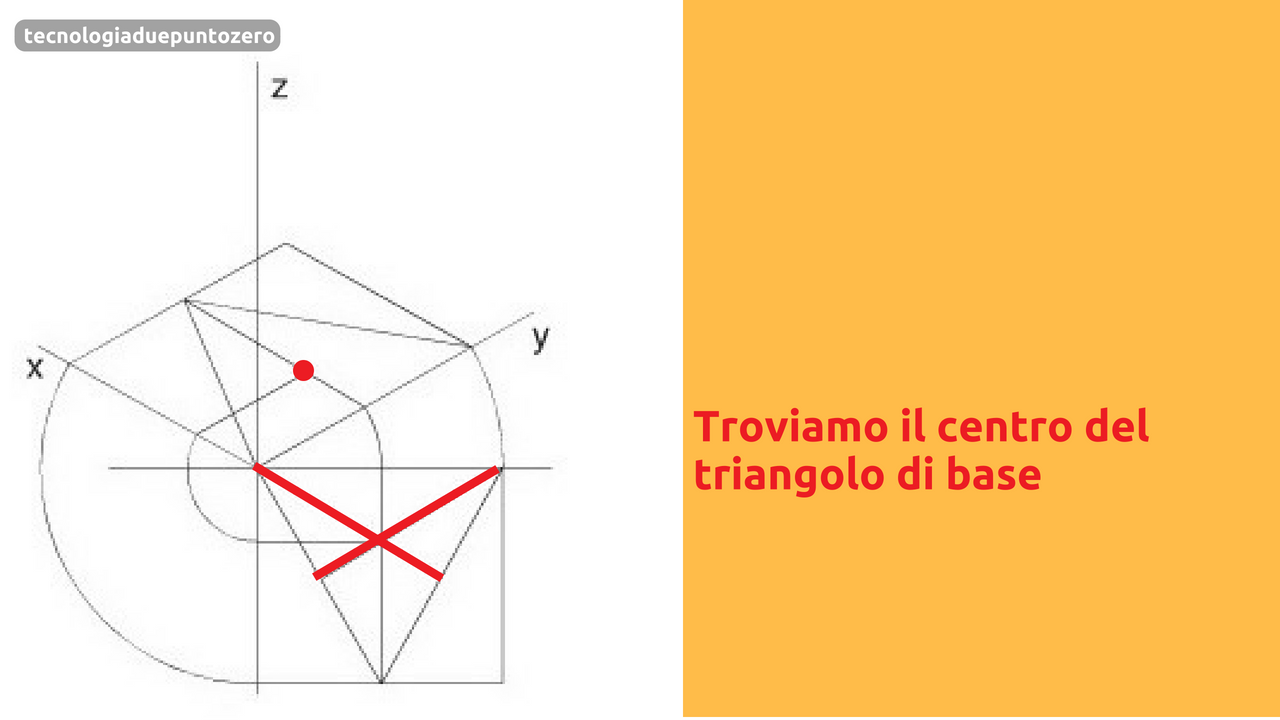

Prendiamo come esempio una piramide a base triangolare.

Riassumendo, per disegnare l’assonometria di un prisma o una piramide a base non quadrata o rettangolare, conviene operare in questo modo:

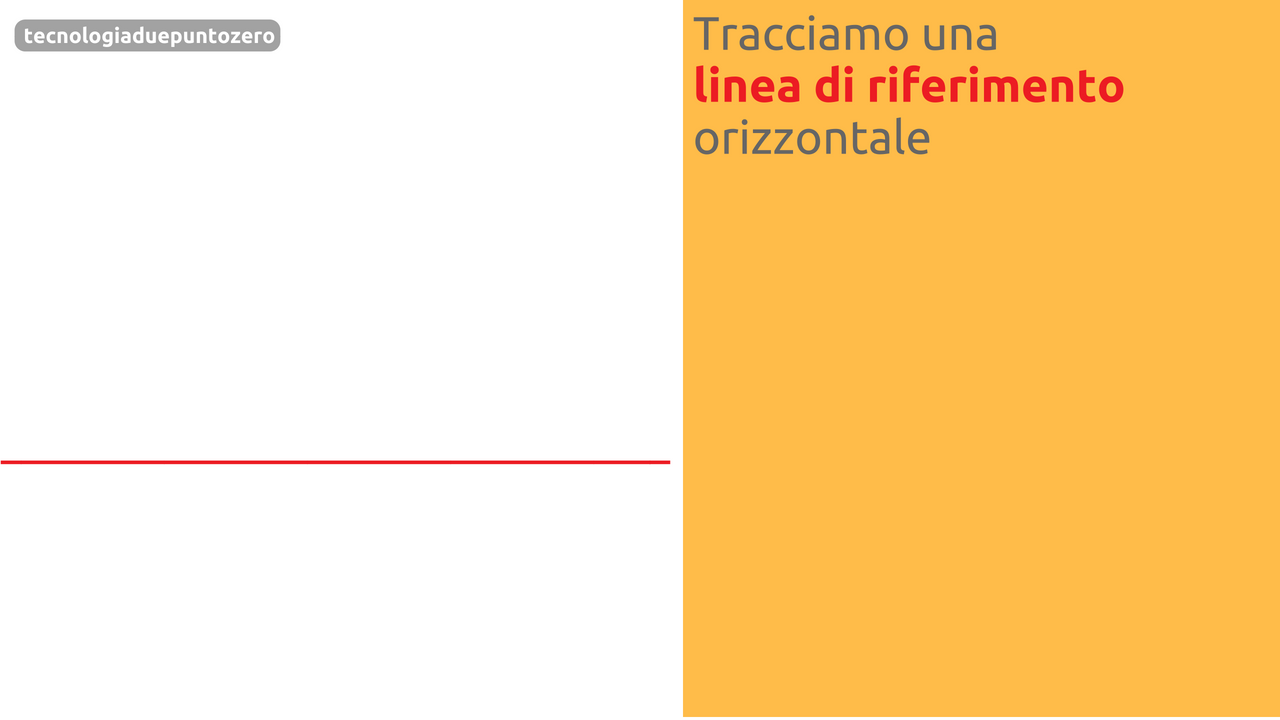

  1. Si traccia una linea di riferimento orizzontale

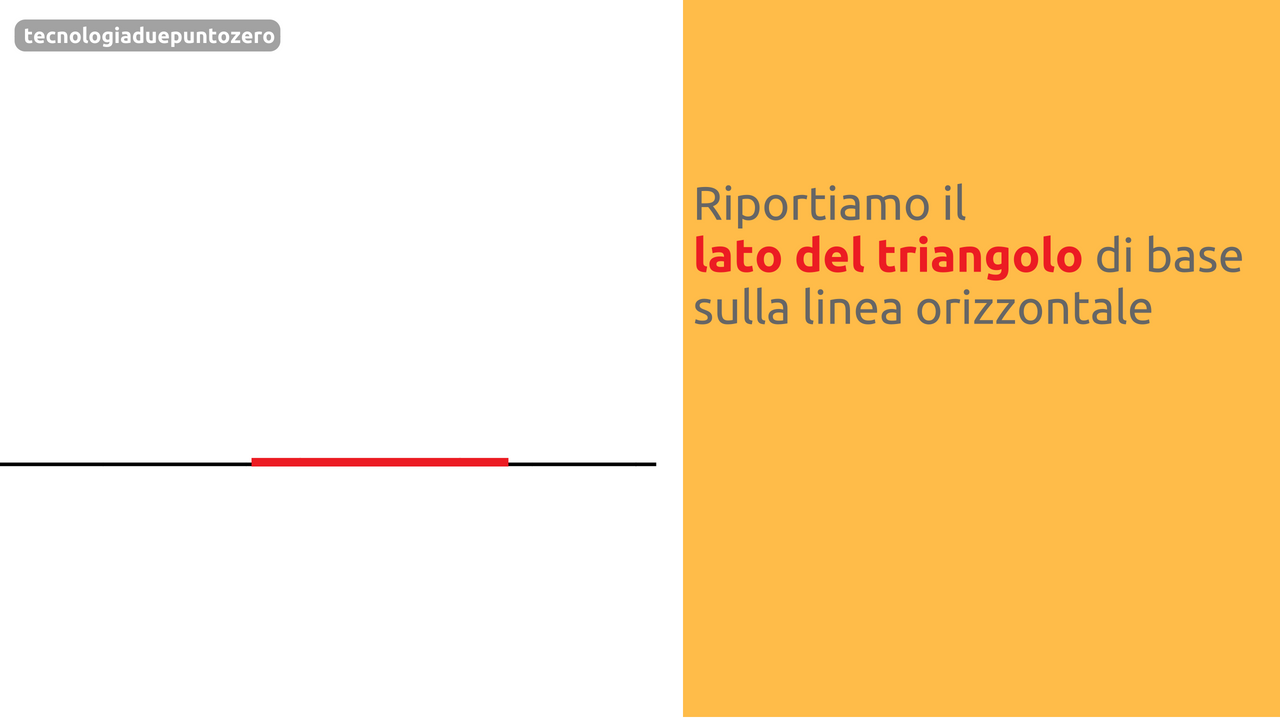

  2. Si riporta sulla linea di riferimento il lato del poligono di base

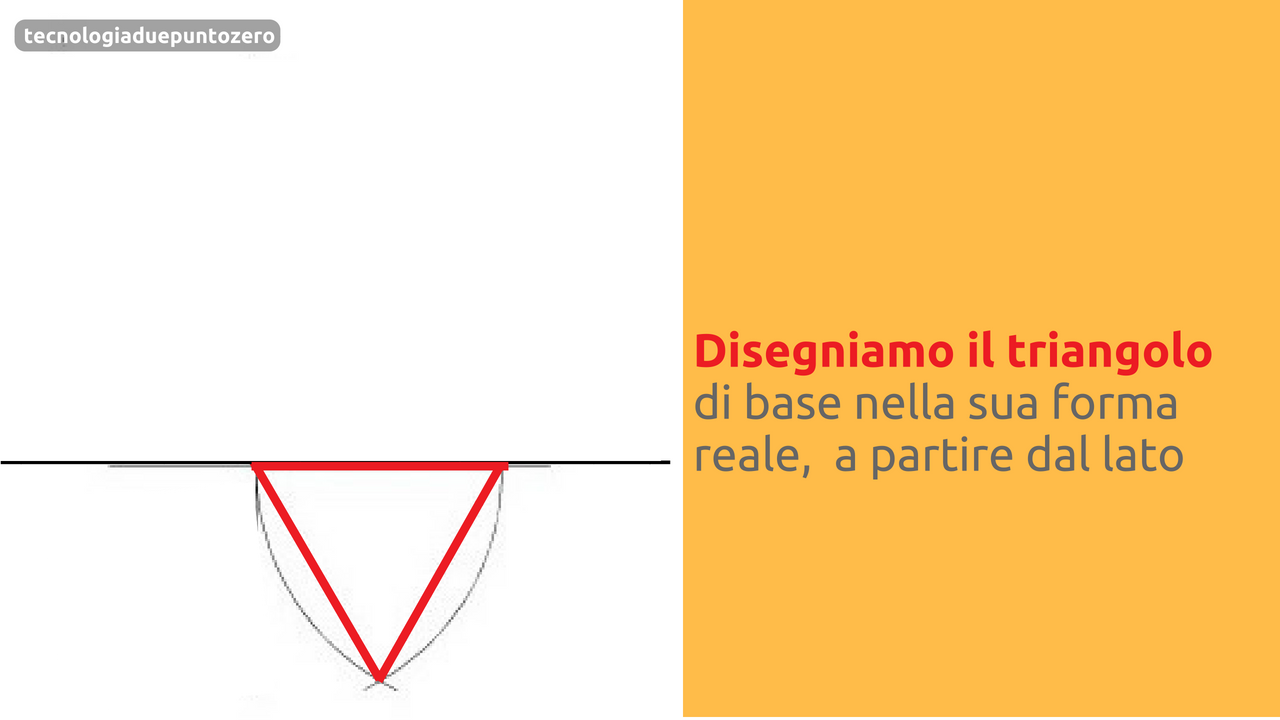

  3. Si disegna il poligono di base nella sua forma reale

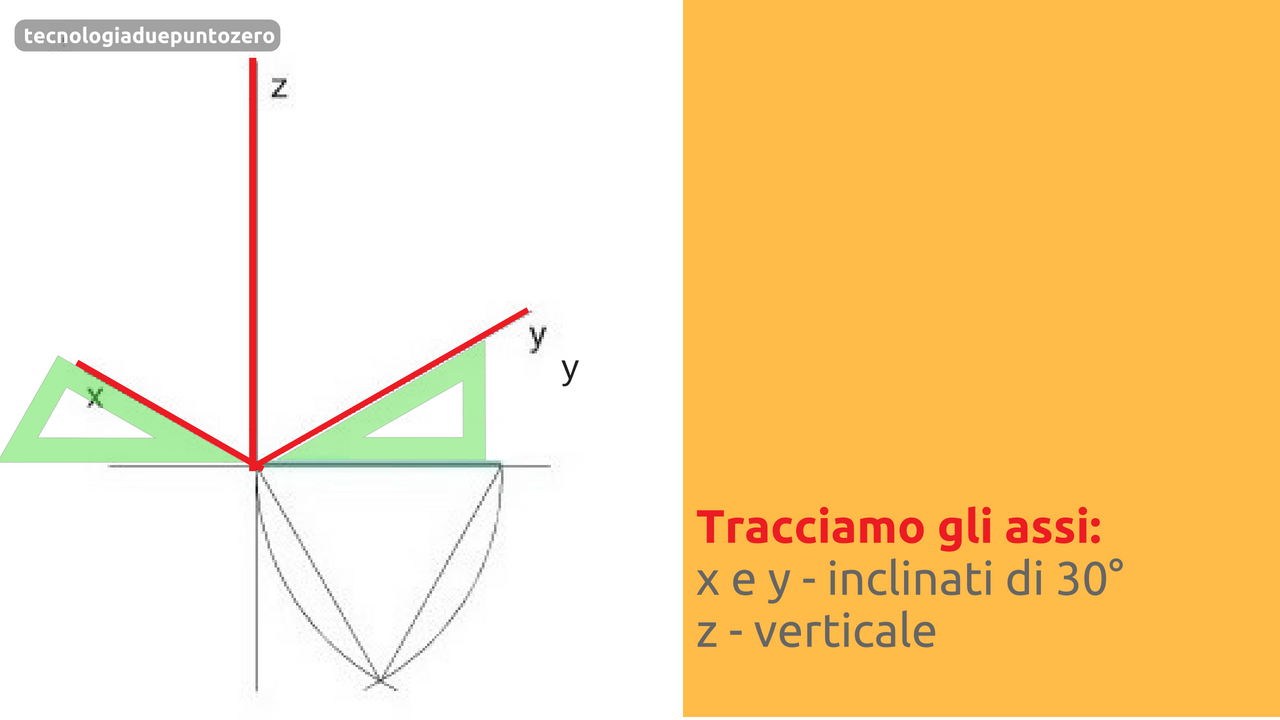

  4. Si tracciano gli assi x, y e z

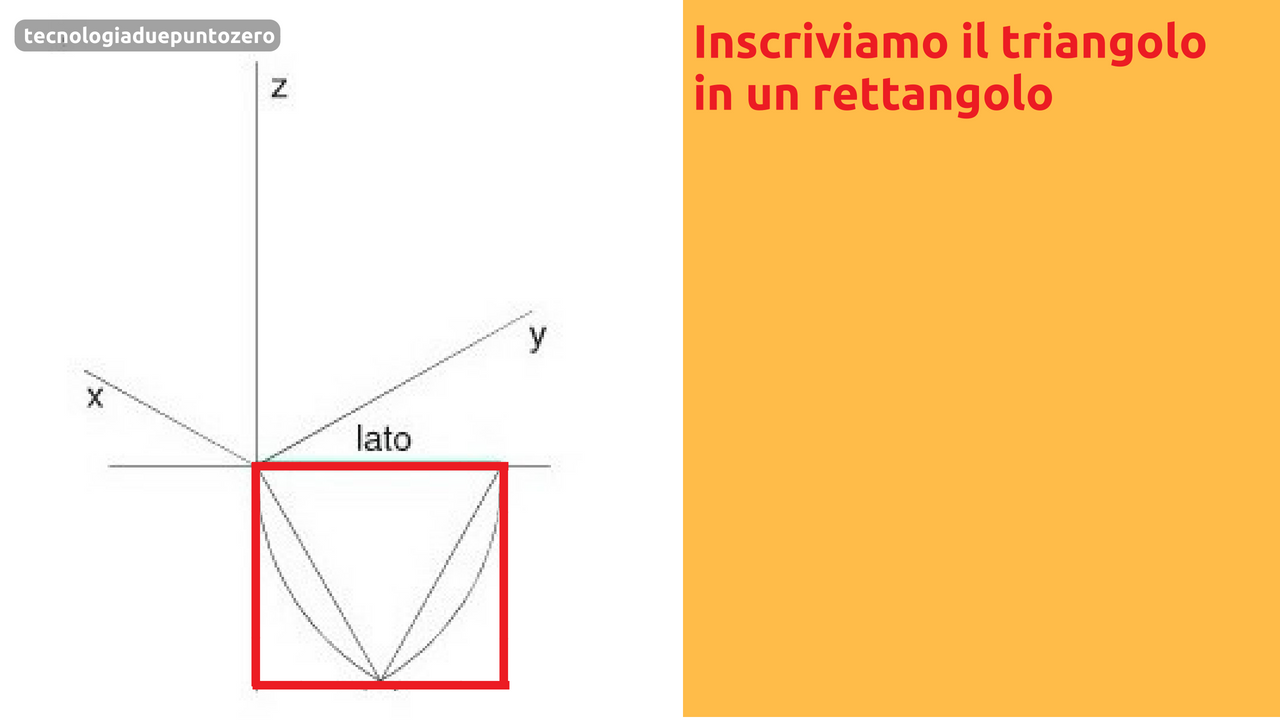

  5. Si inscrive il poligono di base in un rettangolo

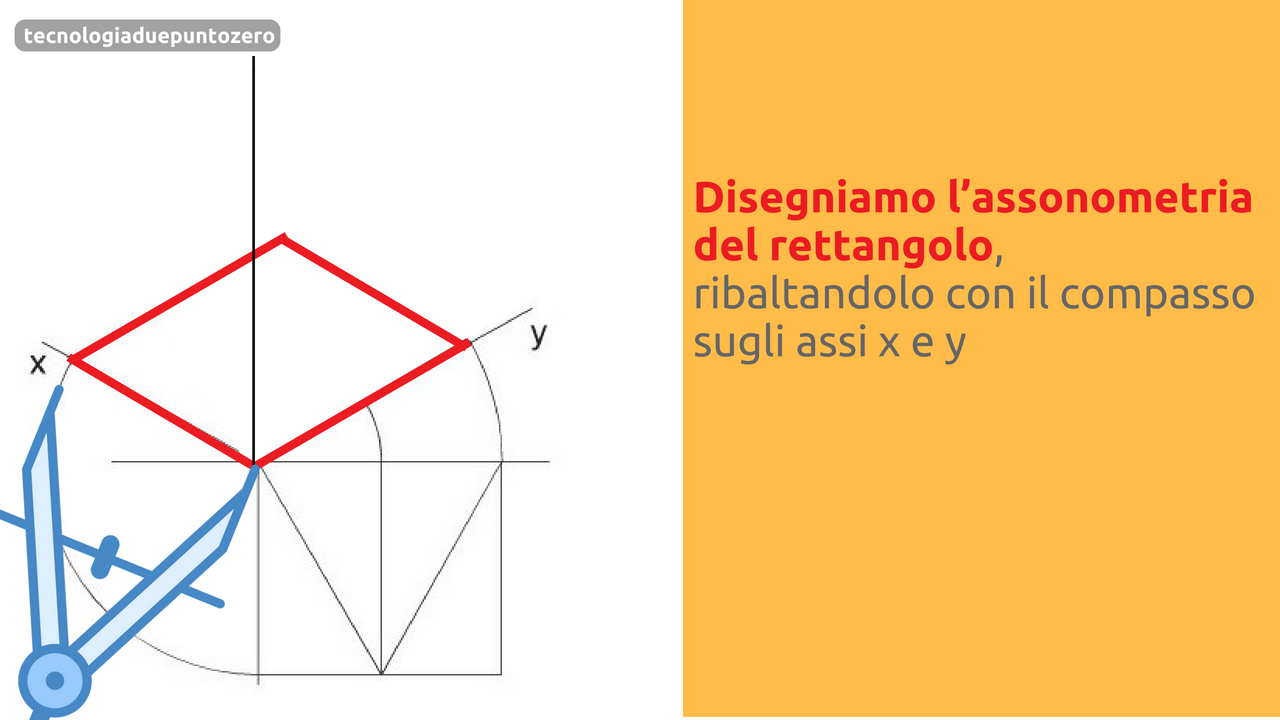

  6. Si disegna l’assonometria del rettangolo, ribaltandolo sugli assi x e y

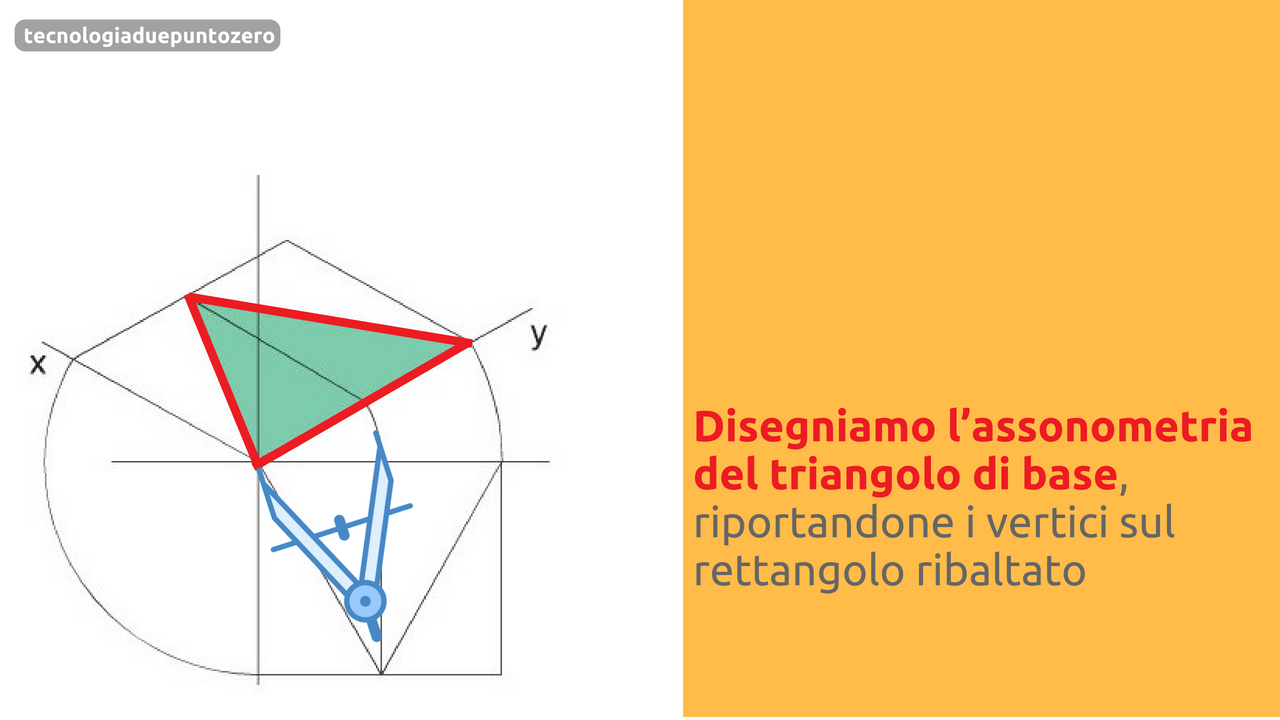

  7. Si disegna l’assonometria del poligono di base

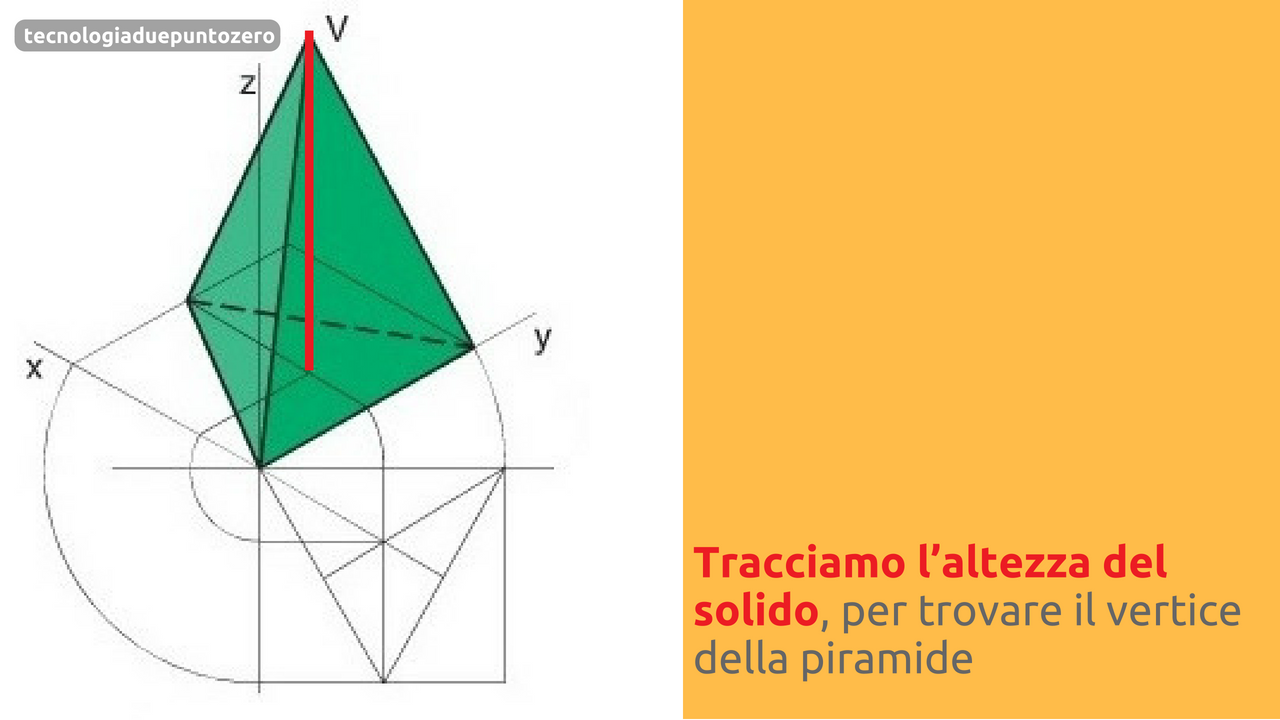

  8. Si completa l’assonometria del solido (un prisma o una piramide)
