Proiezione Ortogonale di un cubo poggiato sul PO

In questa esercitazione disegneremo la proiezione ortogonale di un cubo poggiato sul PO, con le facce parallele al PV e al PL.

Se può esserti utile per prendere appunti più rapidamente, scarica, stampa e incolla sul quaderno la tavola in formato pdf, annotandoci sopra ciò che ritieni importante)

In questo video del canale youtube Tecnologia DuepuntozeroProiezione Ortogonale di un cubo poggiato sul PO



Ecco il risultato:

01_Cubo poggiato su PO



Alcuni consigli per l’esecuzione della tavola

Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, scarica e stampa le seguenti  istruzioni passo-passo in formato pdf. Ti consiglio la stampa di 6 slides per foglio, per risparmiare inchiostro o toner!

Guarda lo slide show con le immagini che scorrono in automatico 👇🏽

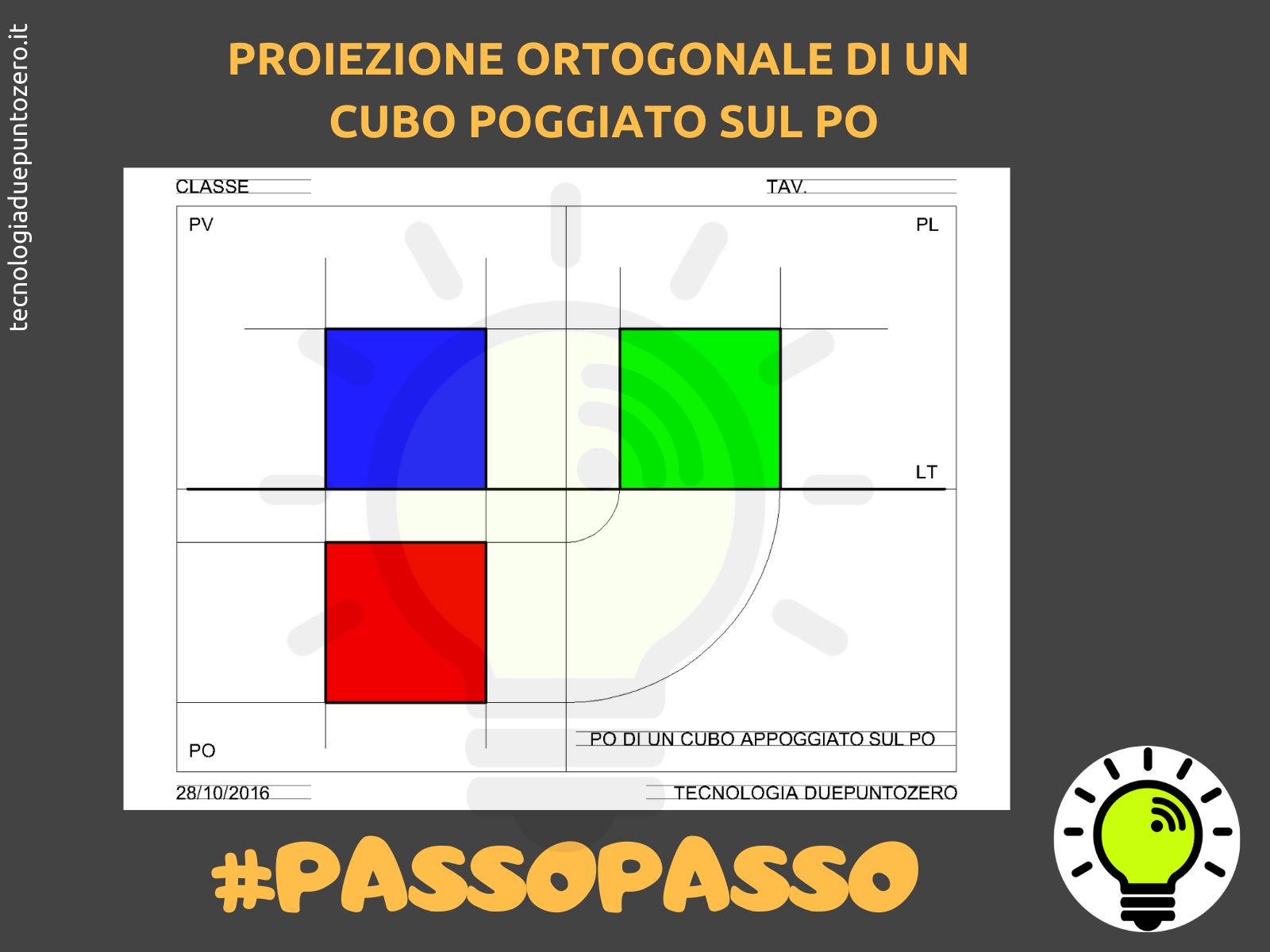

Proiezione Ortogonale Cubo istruzioni passopasso tecnologia scuola_1

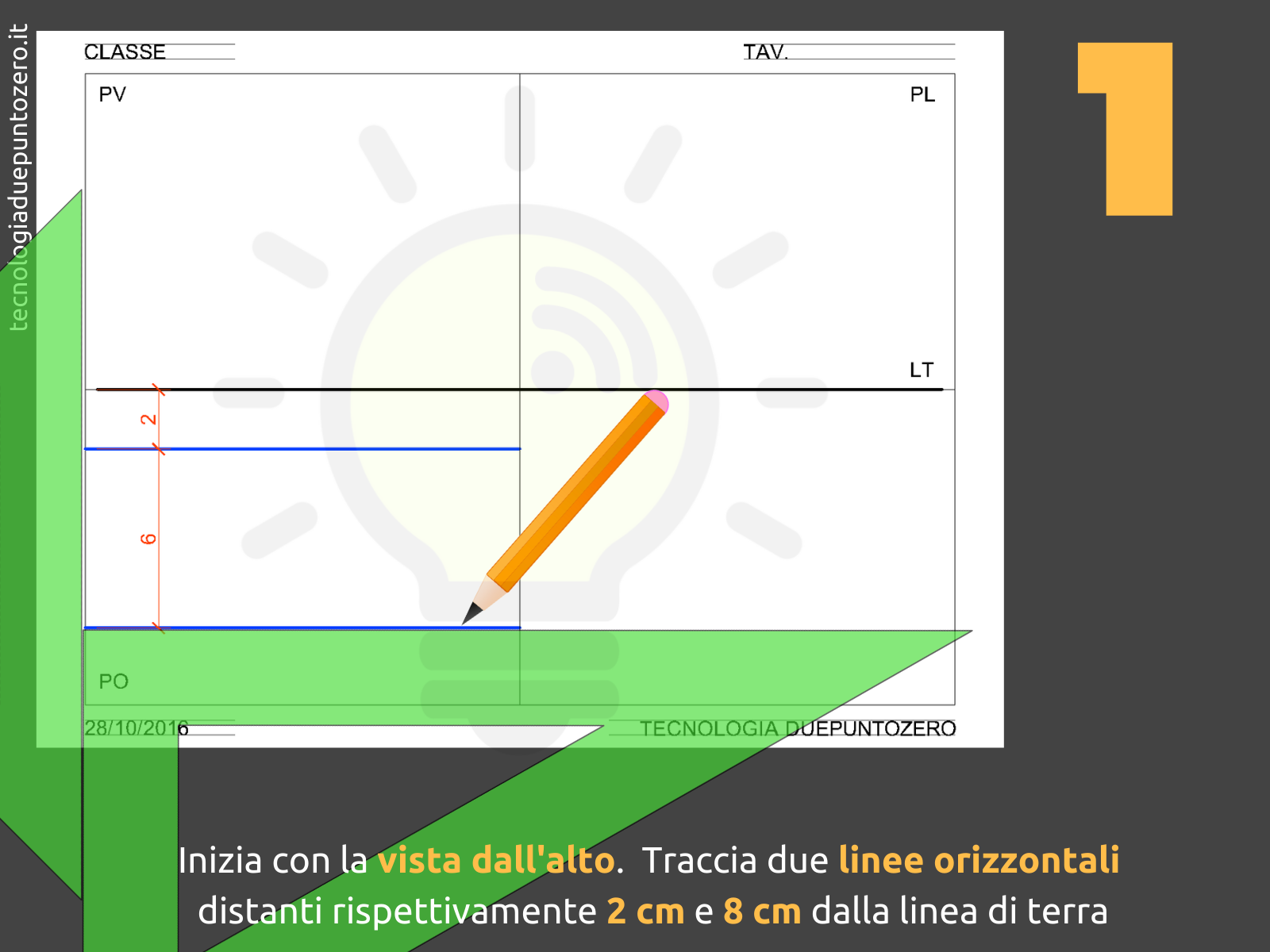

Proiezione Ortogonale Cubo istruzioni passopasso tecnologia scuola_2

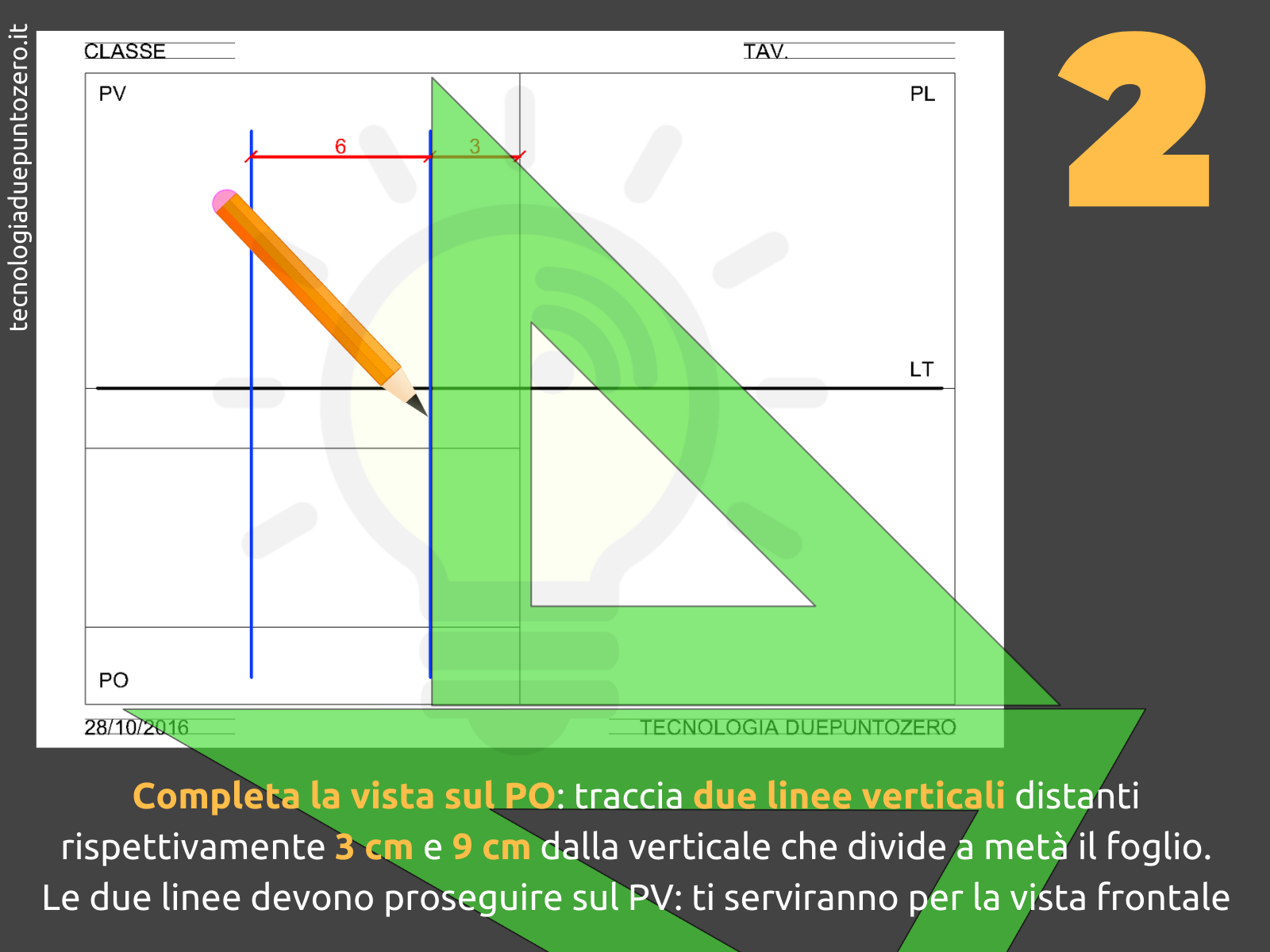

Proiezione Ortogonale Cubo istruzioni passopasso tecnologia scuola_3

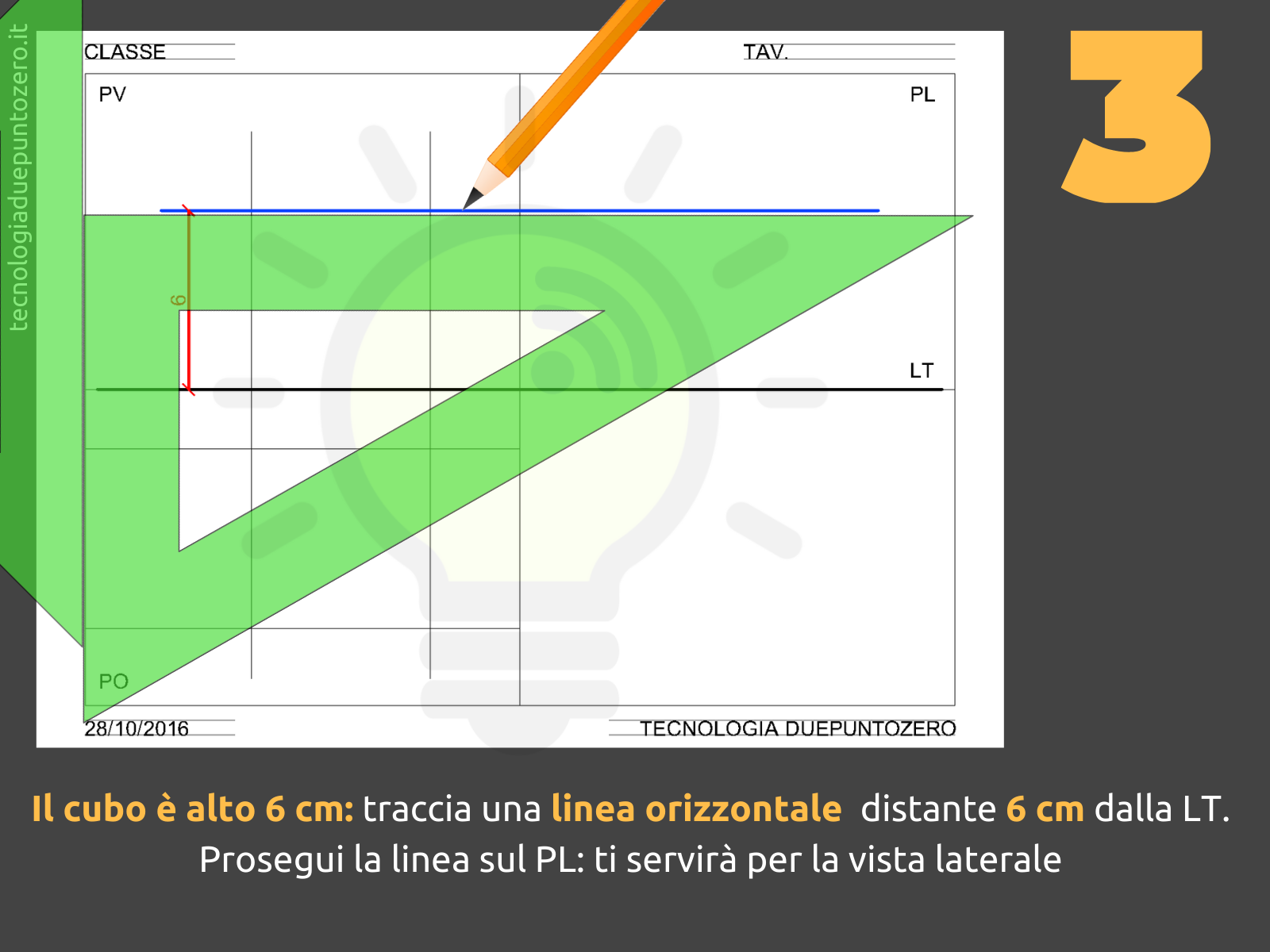

Proiezione Ortogonale Cubo istruzioni passopasso tecnologia scuola_4

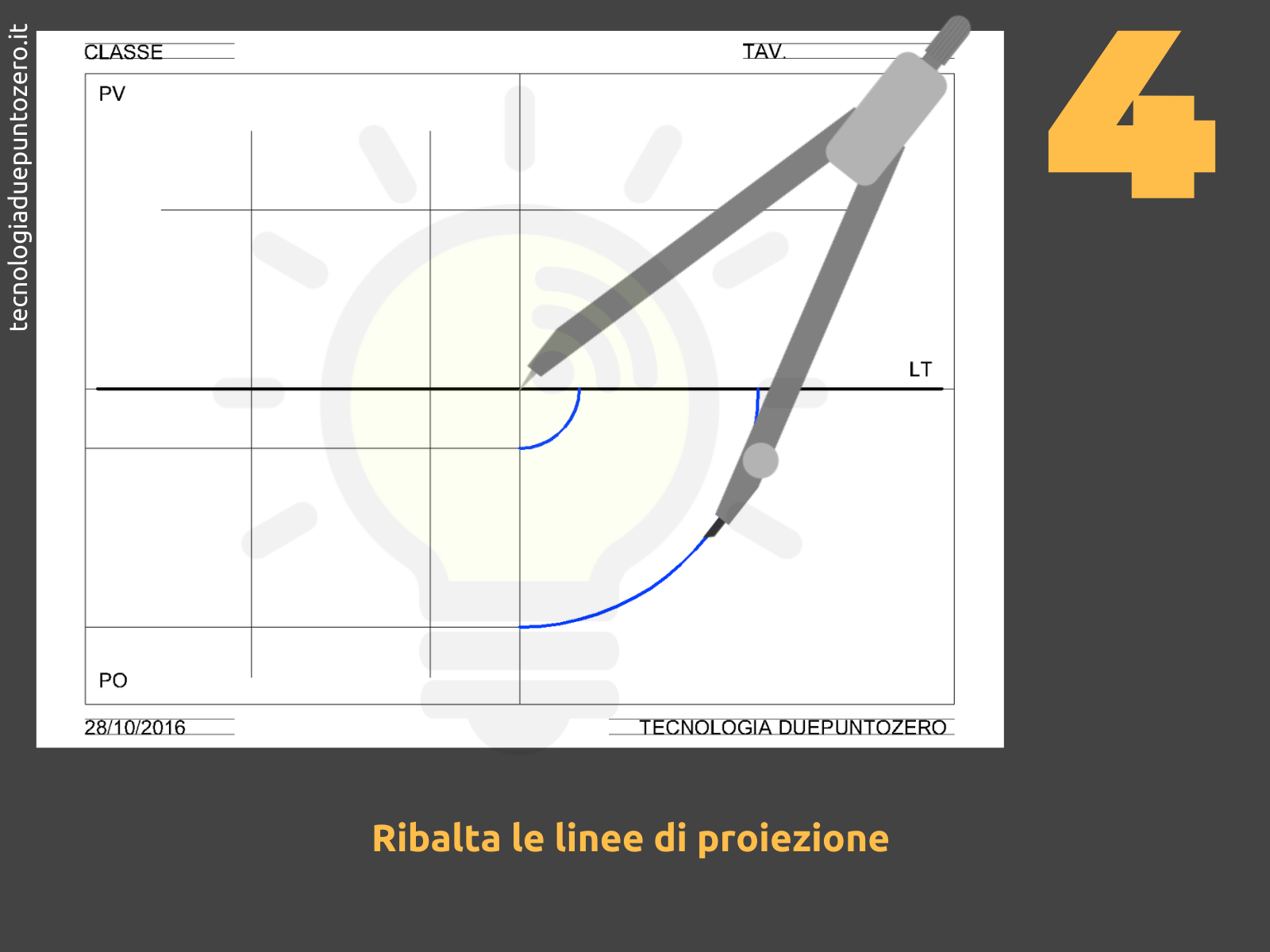

Proiezione Ortogonale Cubo istruzioni passopasso tecnologia scuola_5

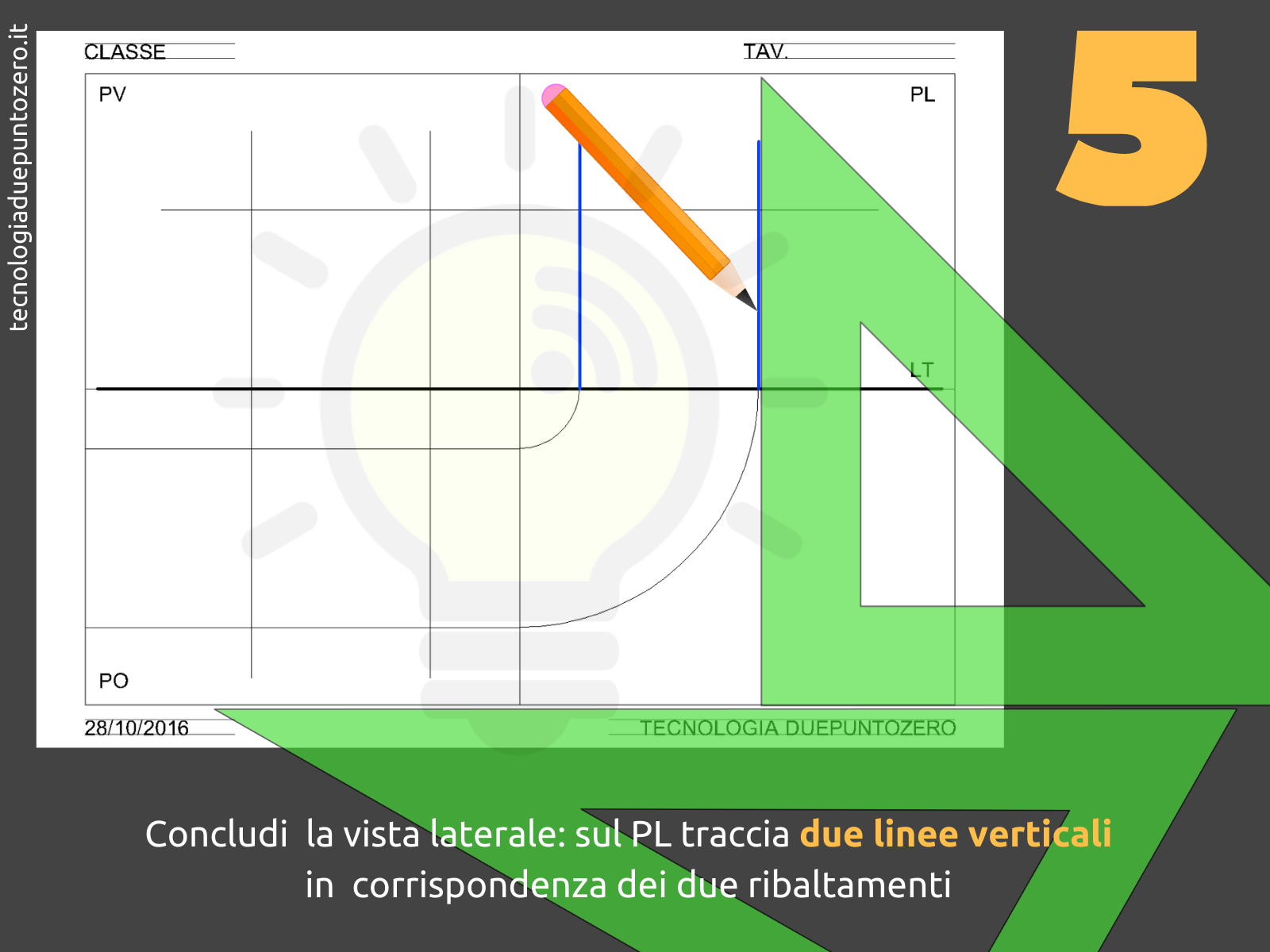

Proiezione Ortogonale Cubo istruzioni passopasso tecnologia scuola_6

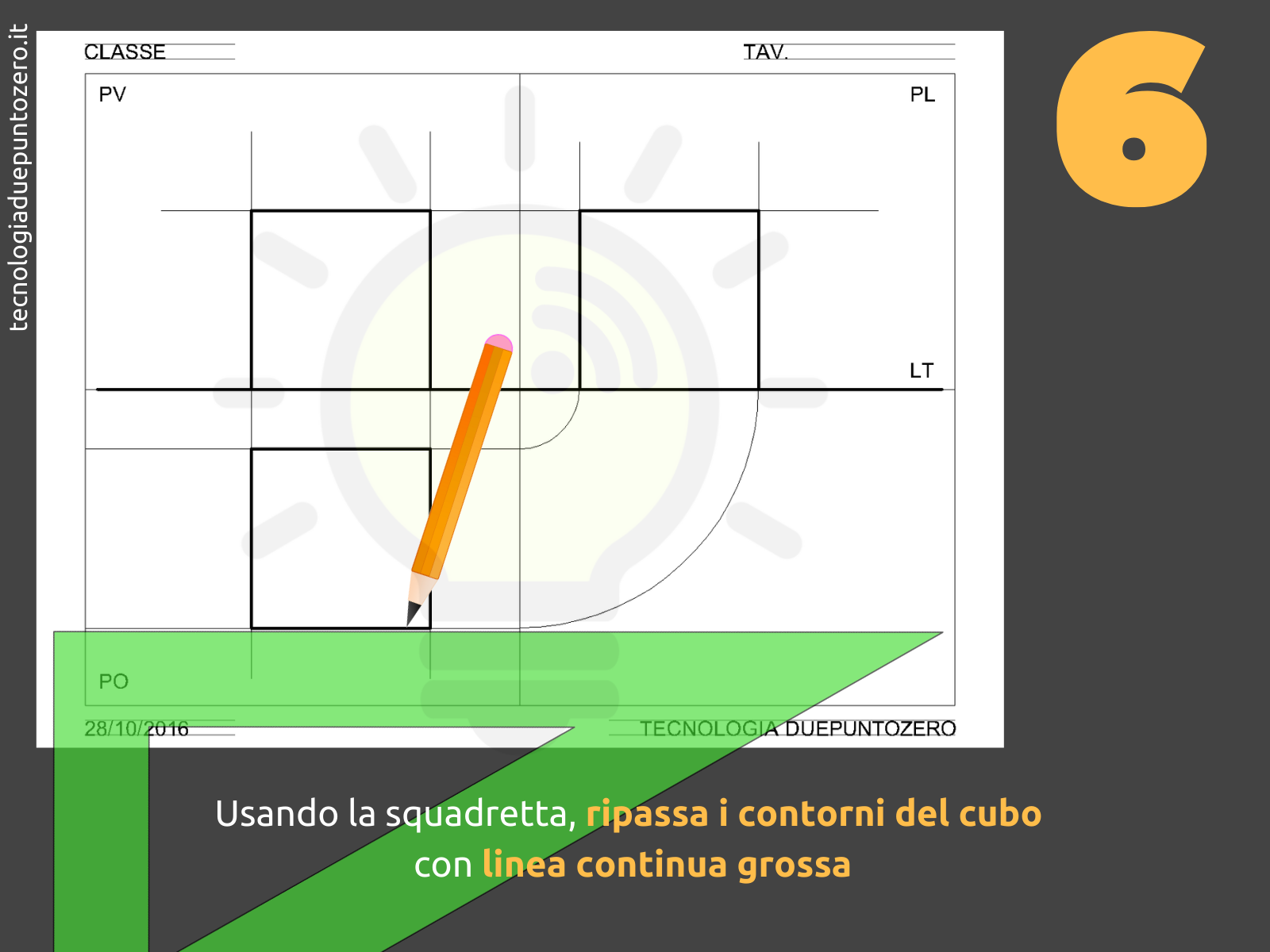

Proiezione Ortogonale Cubo istruzioni passopasso tecnologia scuola_7

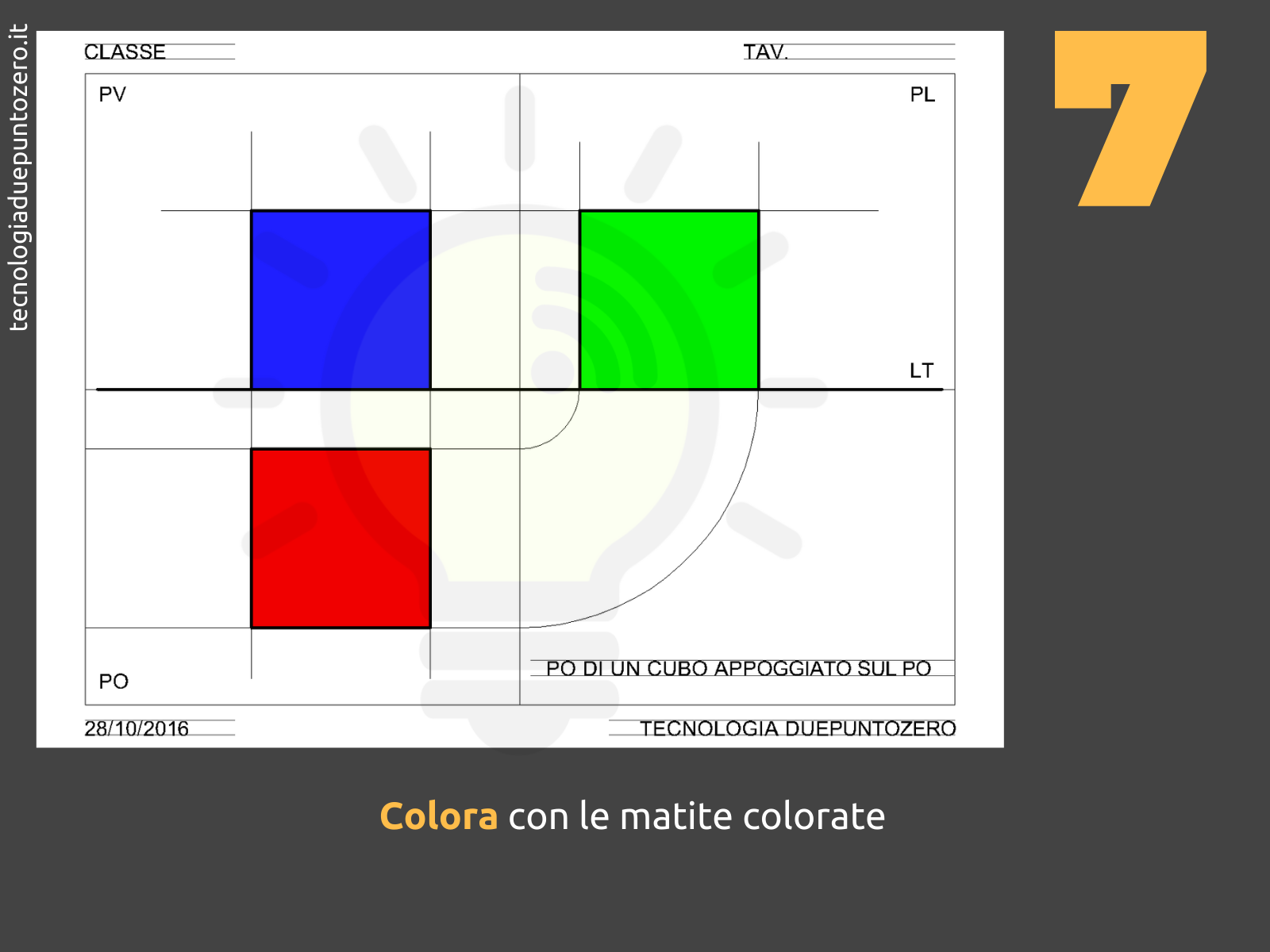

Proiezione Ortogonale Cubo istruzioni passopasso tecnologia scuola_8
previous arrowprevious arrow
next arrownext arrow
Shadow

Guarda le immagini una ad una 👇🏽
