Inviluppi ● 1

In questa tavola:

Inviluppi 1.

• se può esserti utile scarica, stampa e incolla sul quaderno la tavola in formato pdf, e integrala con i tuoi appunti
• se sei autorizzato a usare gli strumenti compensativi e pensi che possa esserti utile, stampa le istruzioni in formato pdf (per evitare il consumo di troppa carta, ti consiglio la stampa di 6 pagine per foglio)

Ecco il risultato:

Guarda lo slide show con le immagini che scorrono in automatico 👇🏽

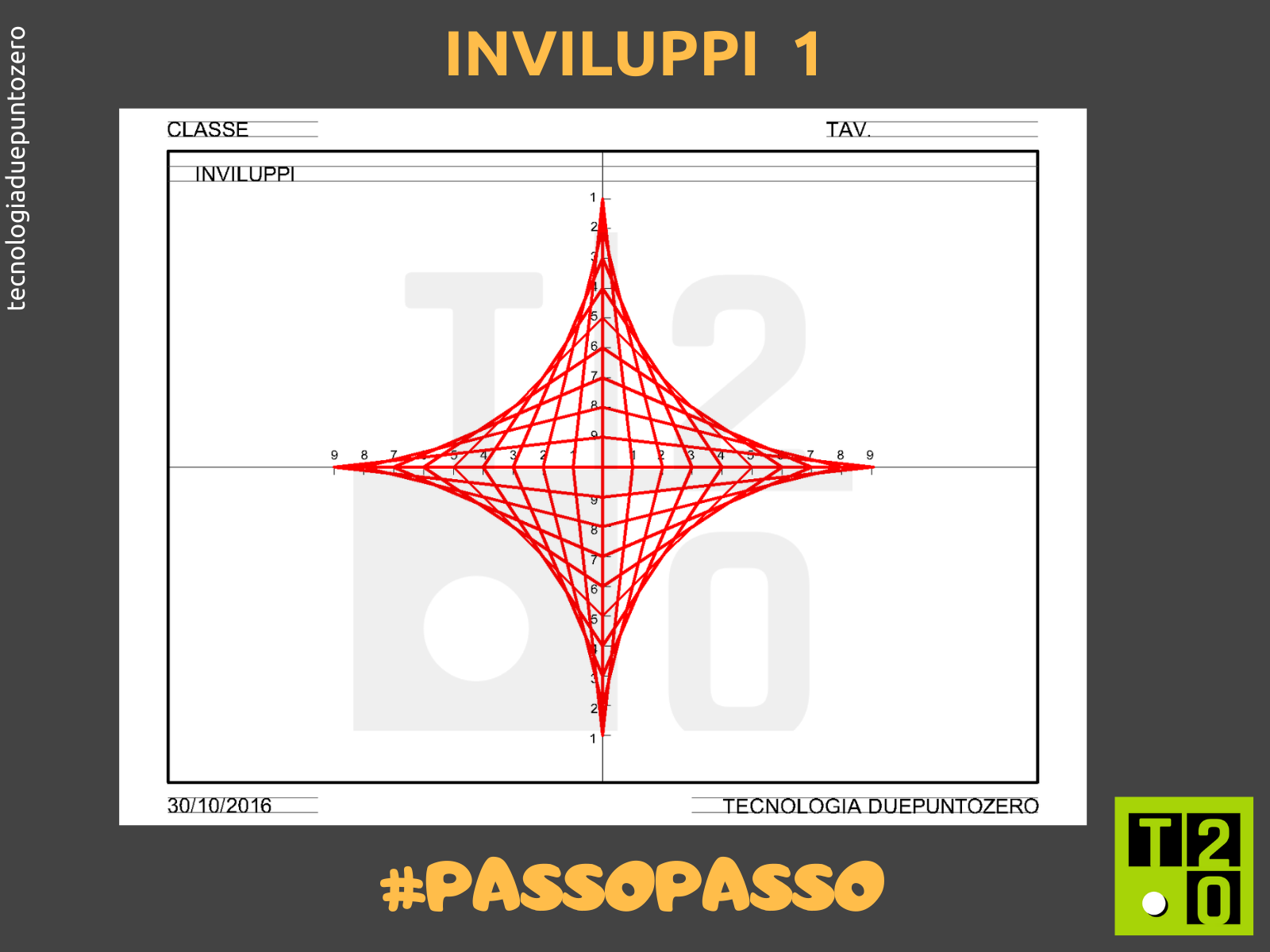

Inviluppi 1_istruzioni_passopasso_tecnologia disegno scuola_01

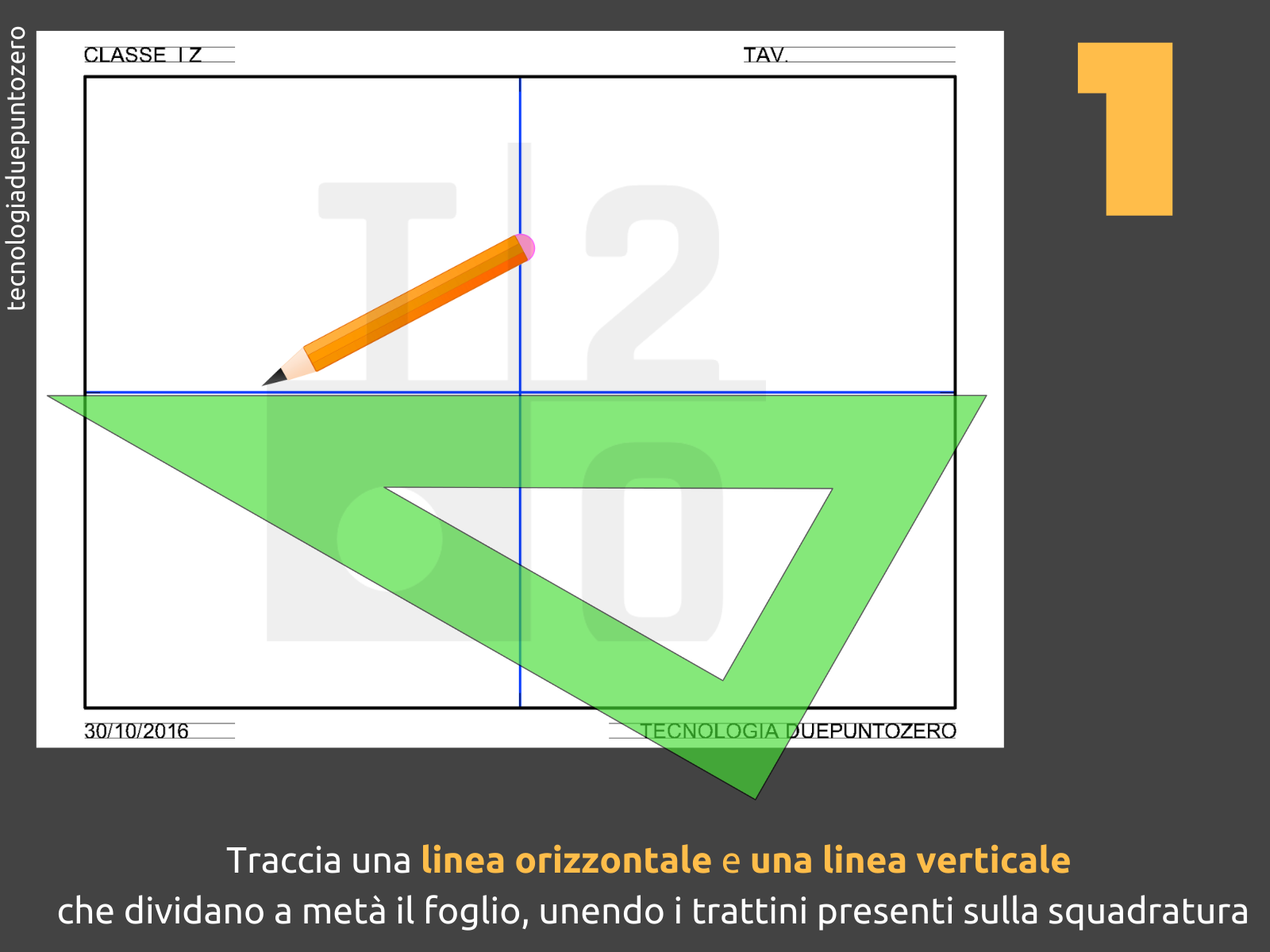

Inviluppi 1_istruzioni_passopasso_tecnologia disegno scuola_02

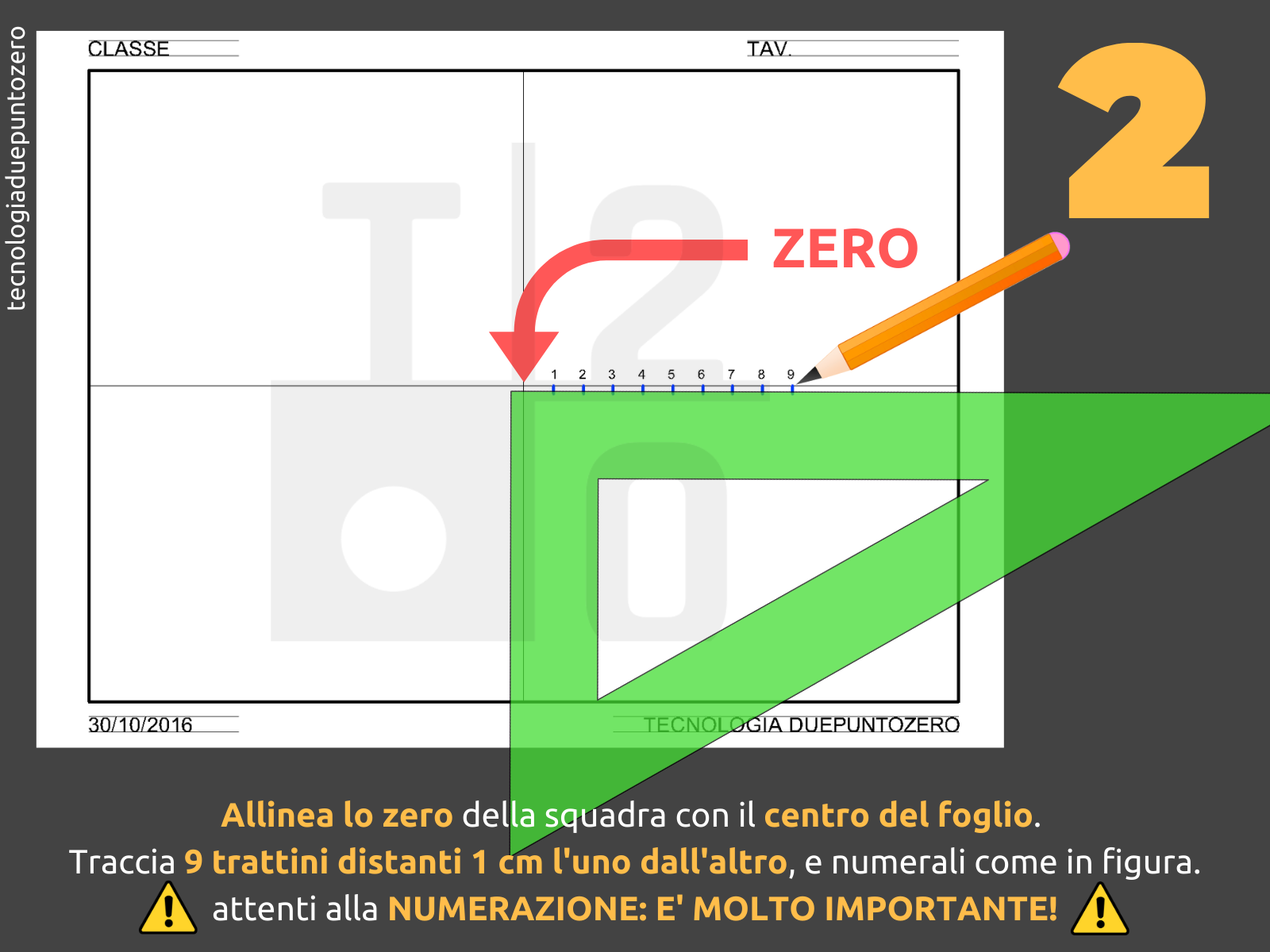

Inviluppi 1_istruzioni_passopasso_tecnologia disegno scuola_03

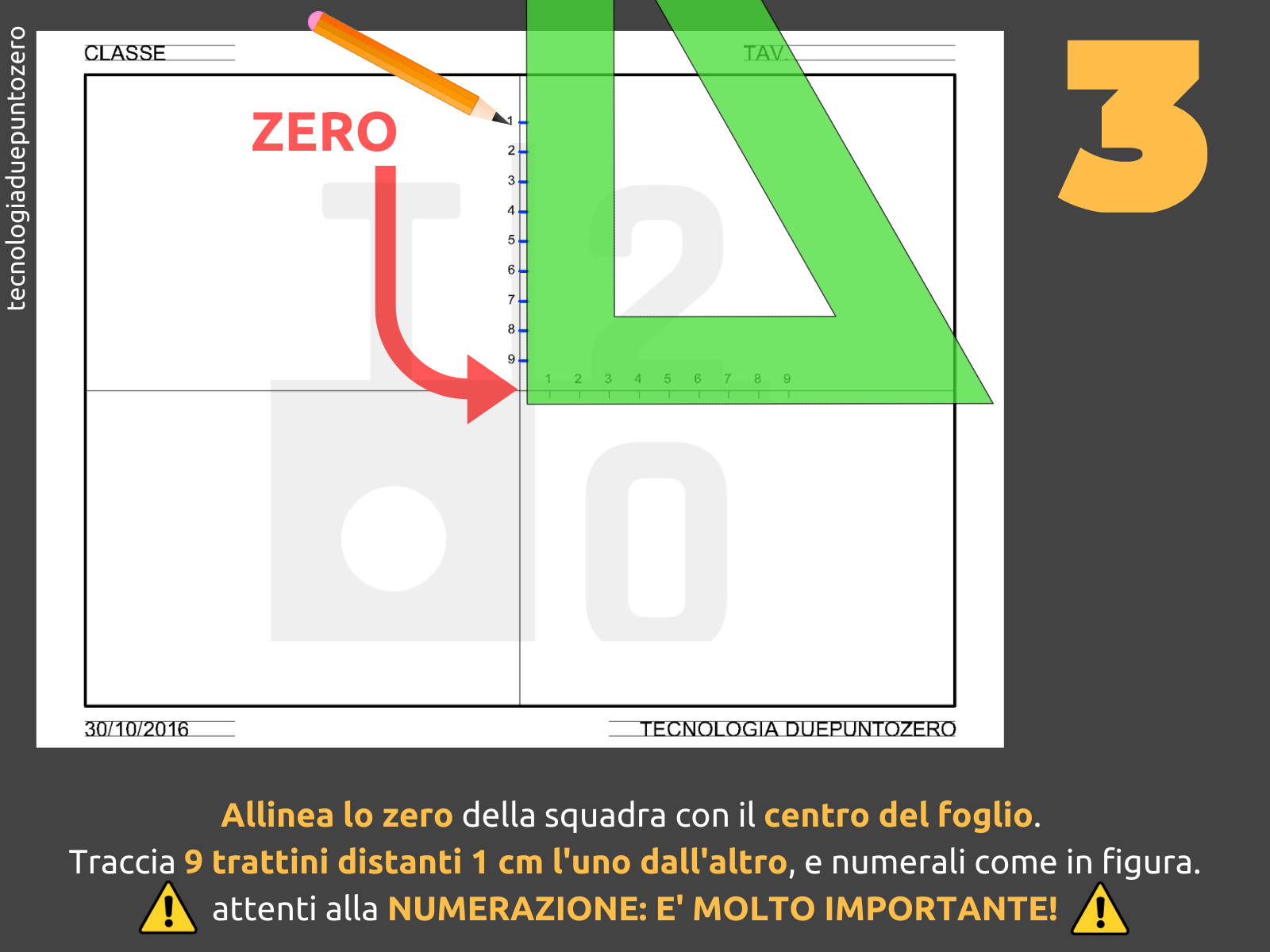

Inviluppi 1_istruzioni_passopasso_tecnologia disegno scuola_04

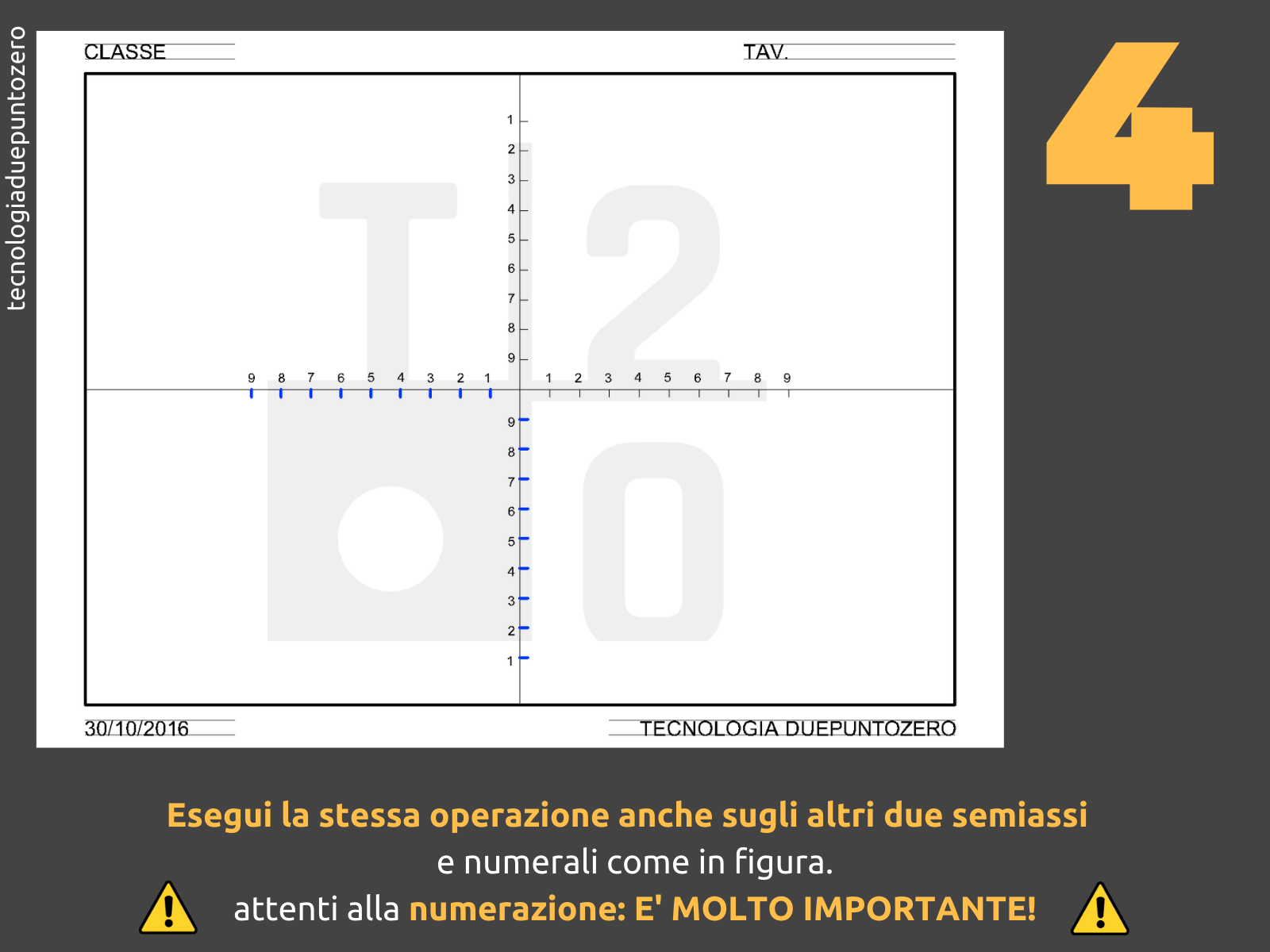

Inviluppi 1_istruzioni_passopasso_tecnologia disegno scuola_05

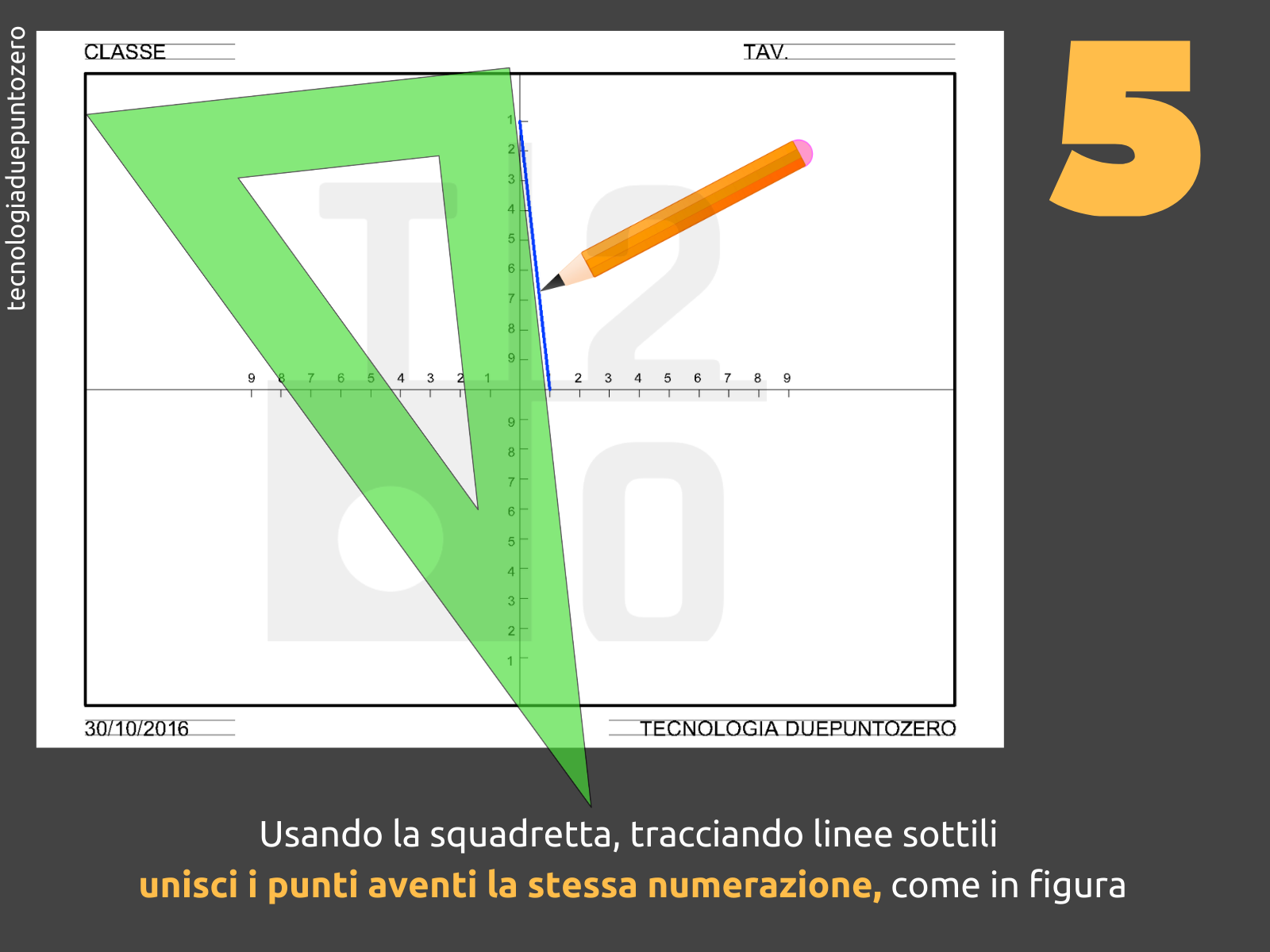

Inviluppi 1_istruzioni_passopasso_tecnologia disegno scuola_06

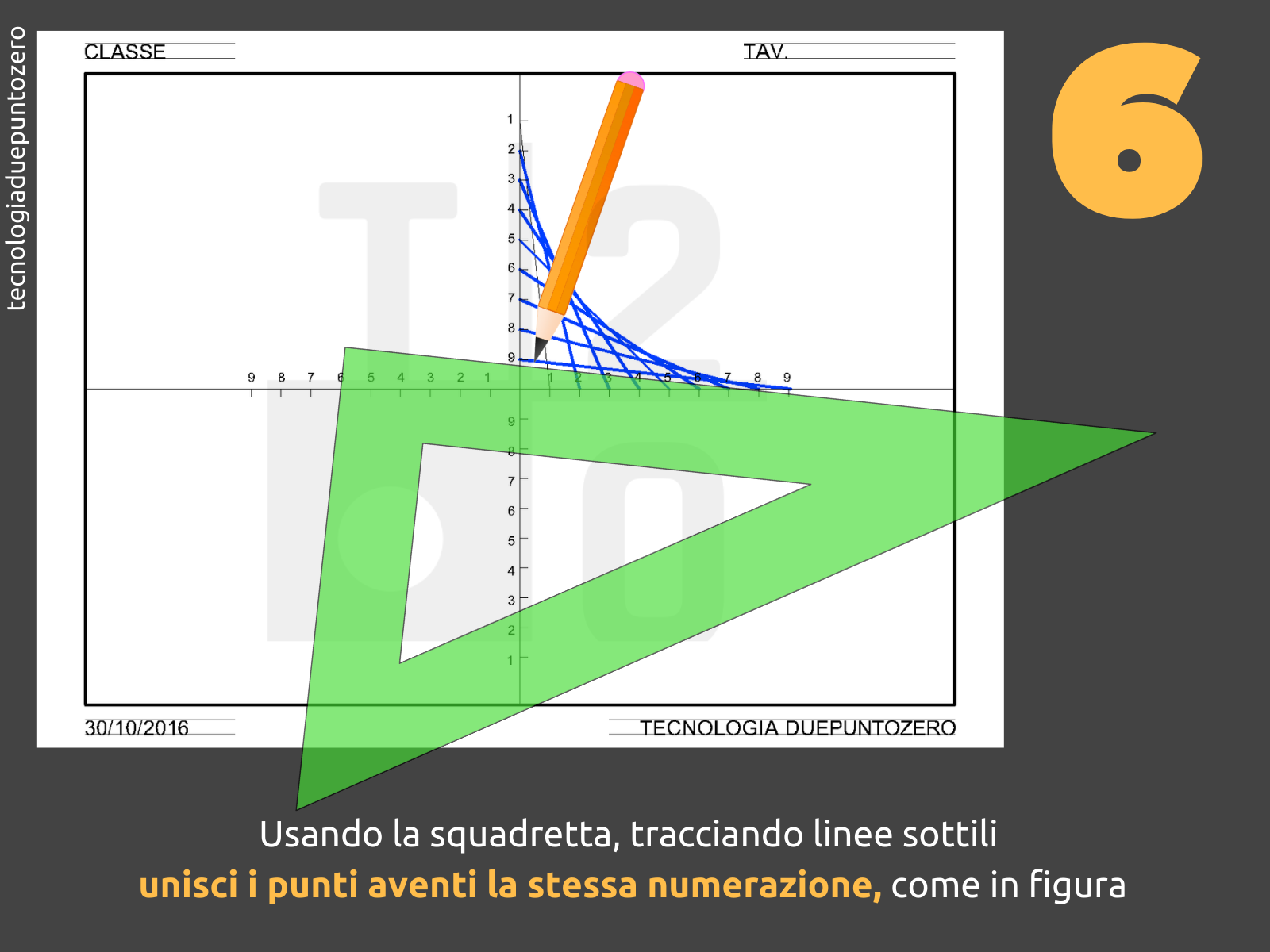

Inviluppi-1_istruzioni_passopasso_tecnologia-disegno-scuola_07

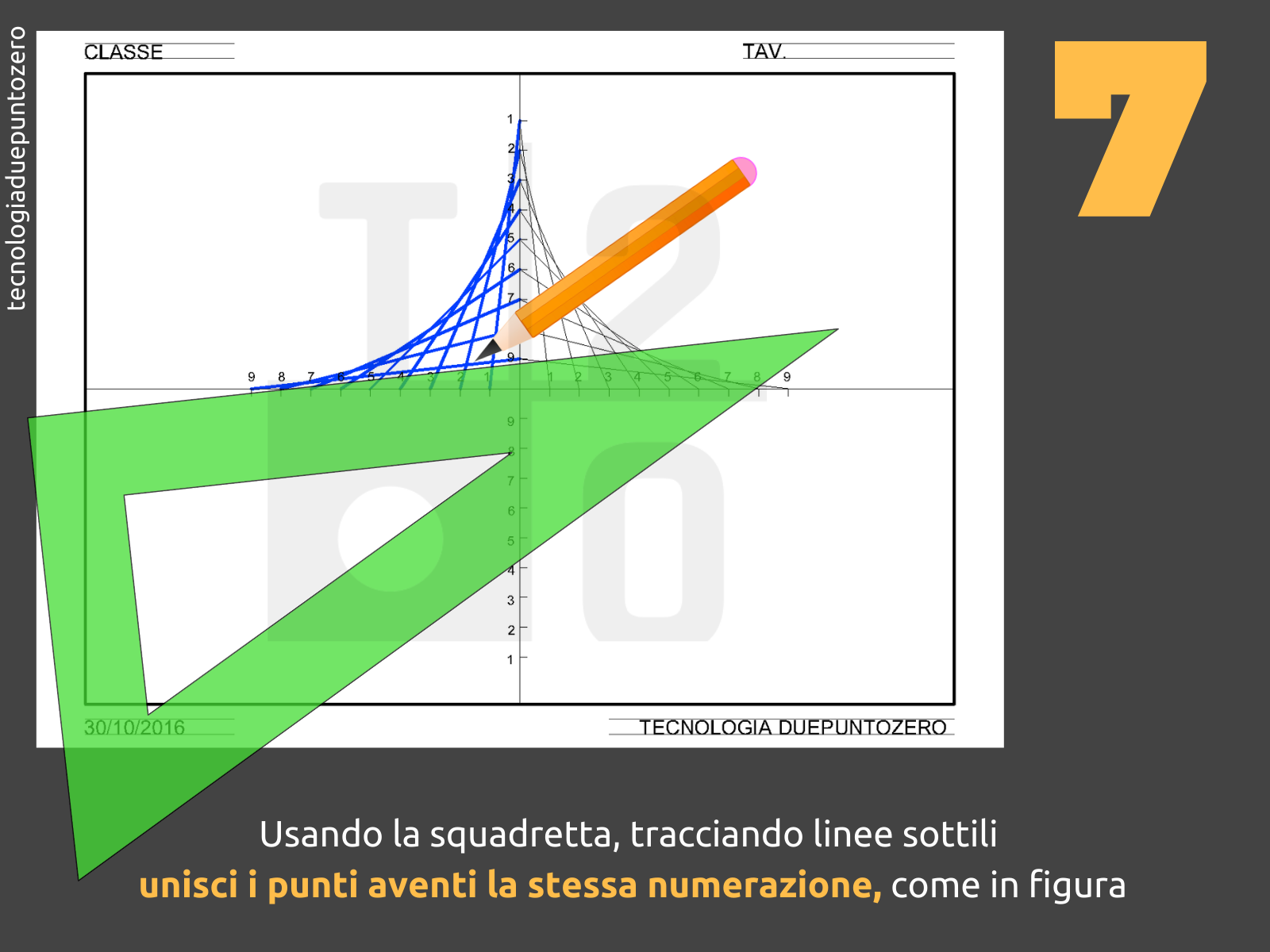

Inviluppi-1_istruzioni_passopasso_tecnologia-disegno-scuola_08

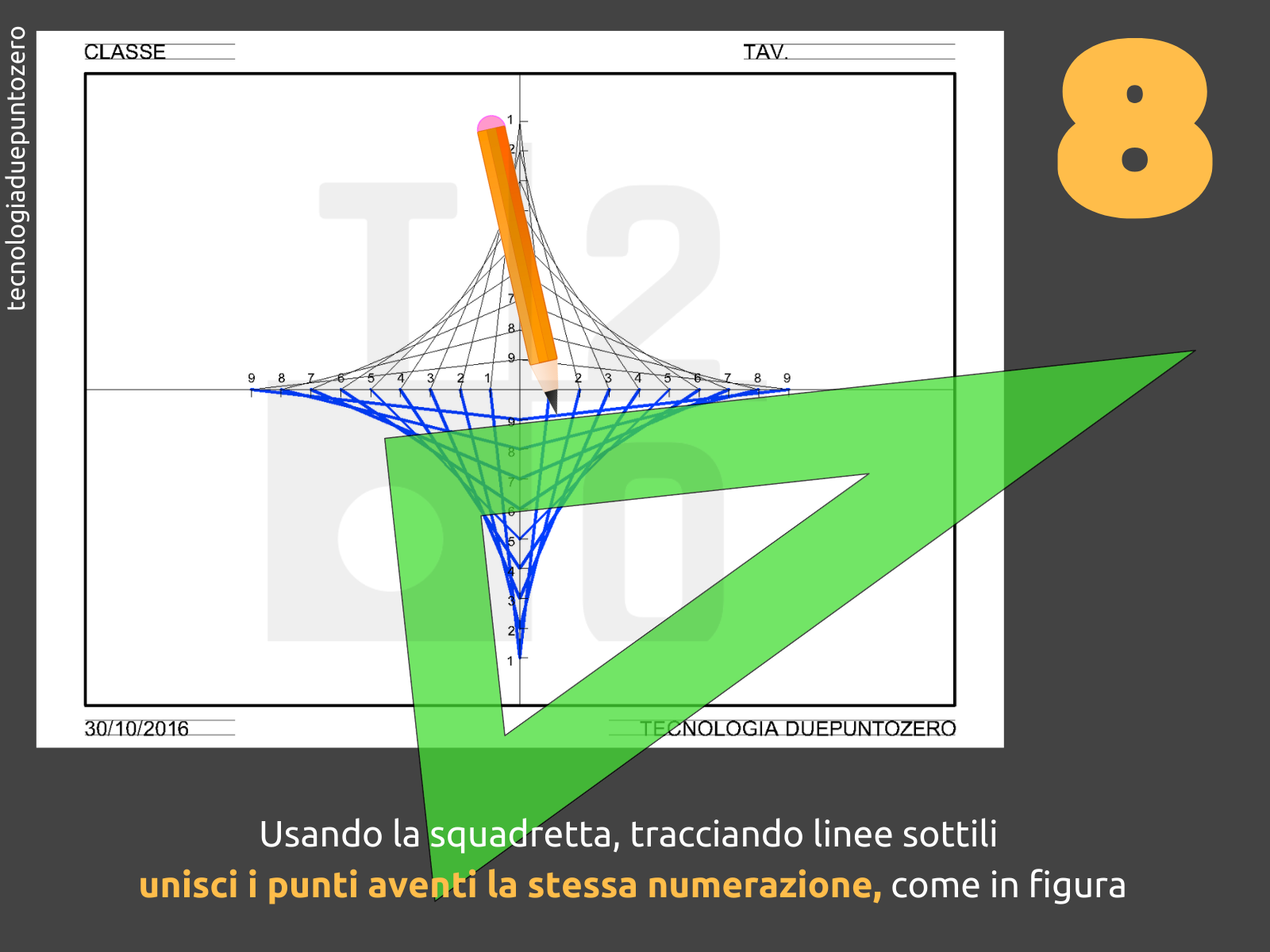

Inviluppi 1_istruzioni_passopasso_tecnologia disegno scuola_09

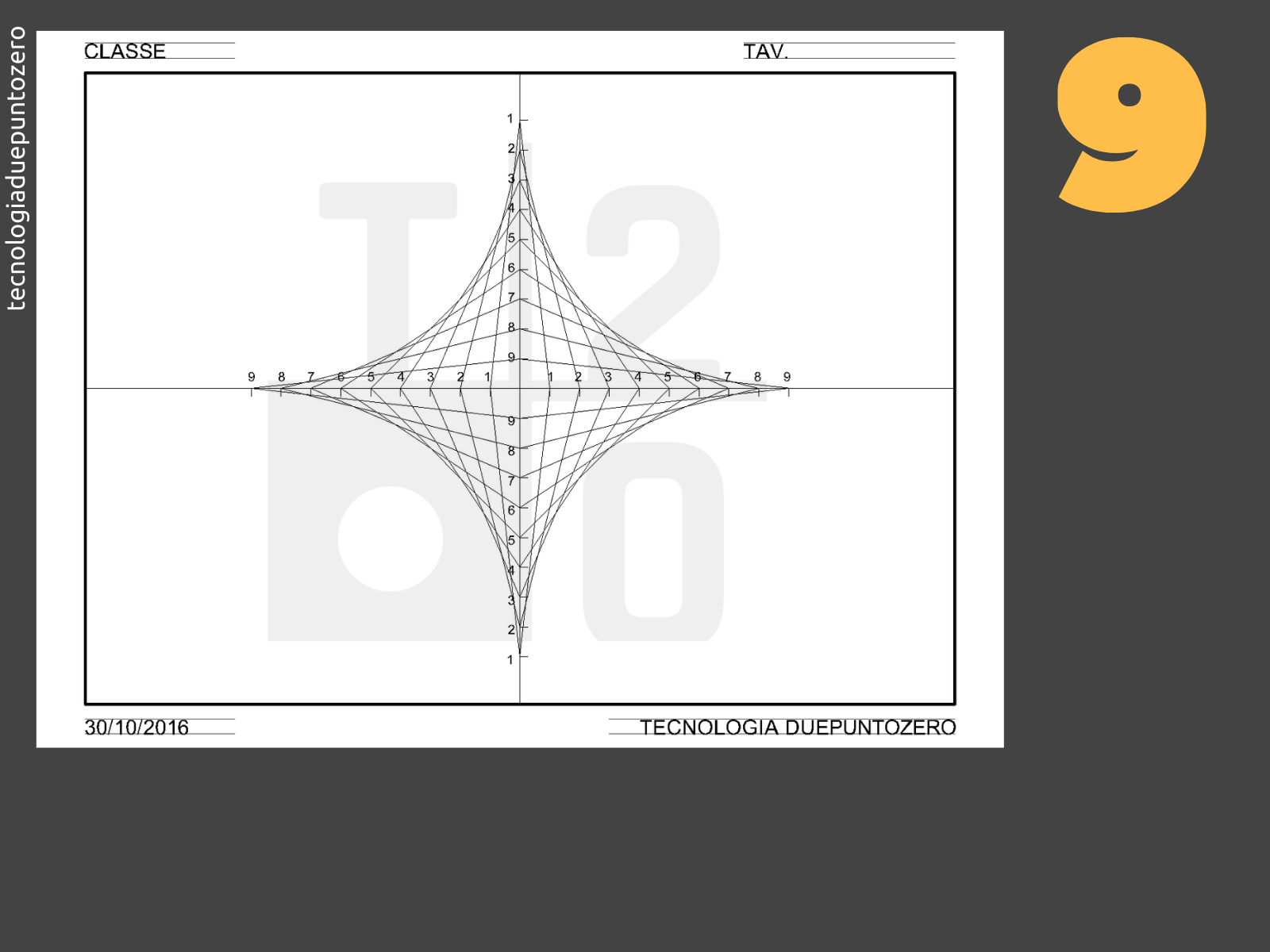

Inviluppi 1_istruzioni_passopasso_tecnologia disegno scuola_10

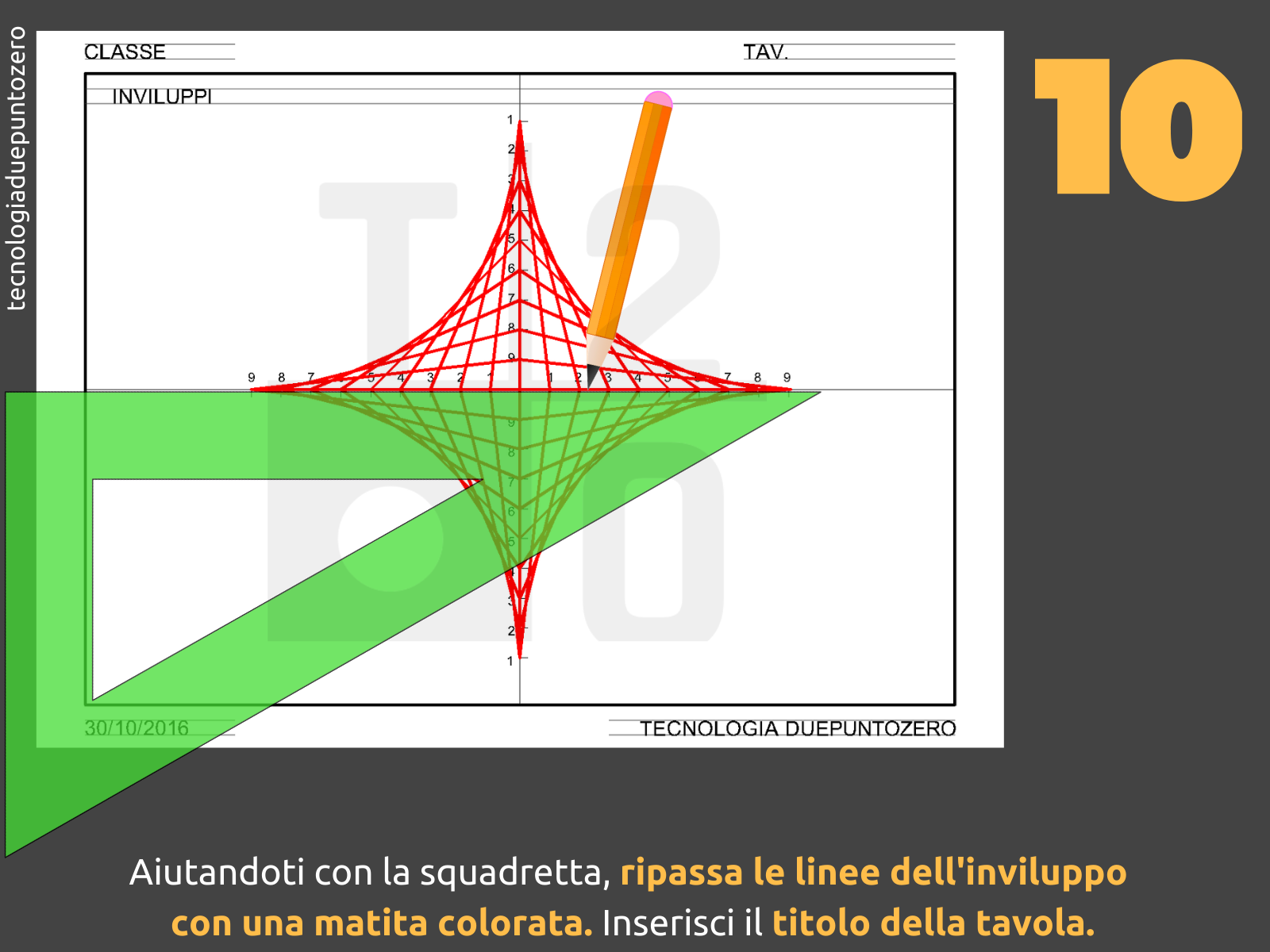

Inviluppi 1_istruzioni_passopasso_tecnologia disegno scuola_11

Una curva C può essere concepita come l’insieme dei suoi punti P, oppure come l’inviluppo delle rette tangenti t ad essa. Un inviluppo è dato da un insieme di segmenti tangenti ad una curva.

Disegneremo i segmenti in modo tale che i loro estremi siano posti ordinatamente su due assi di riferimento.
