Proiezioni Ortogonali: quiz interattivo

Contenuti adatti ad alunni con DSA

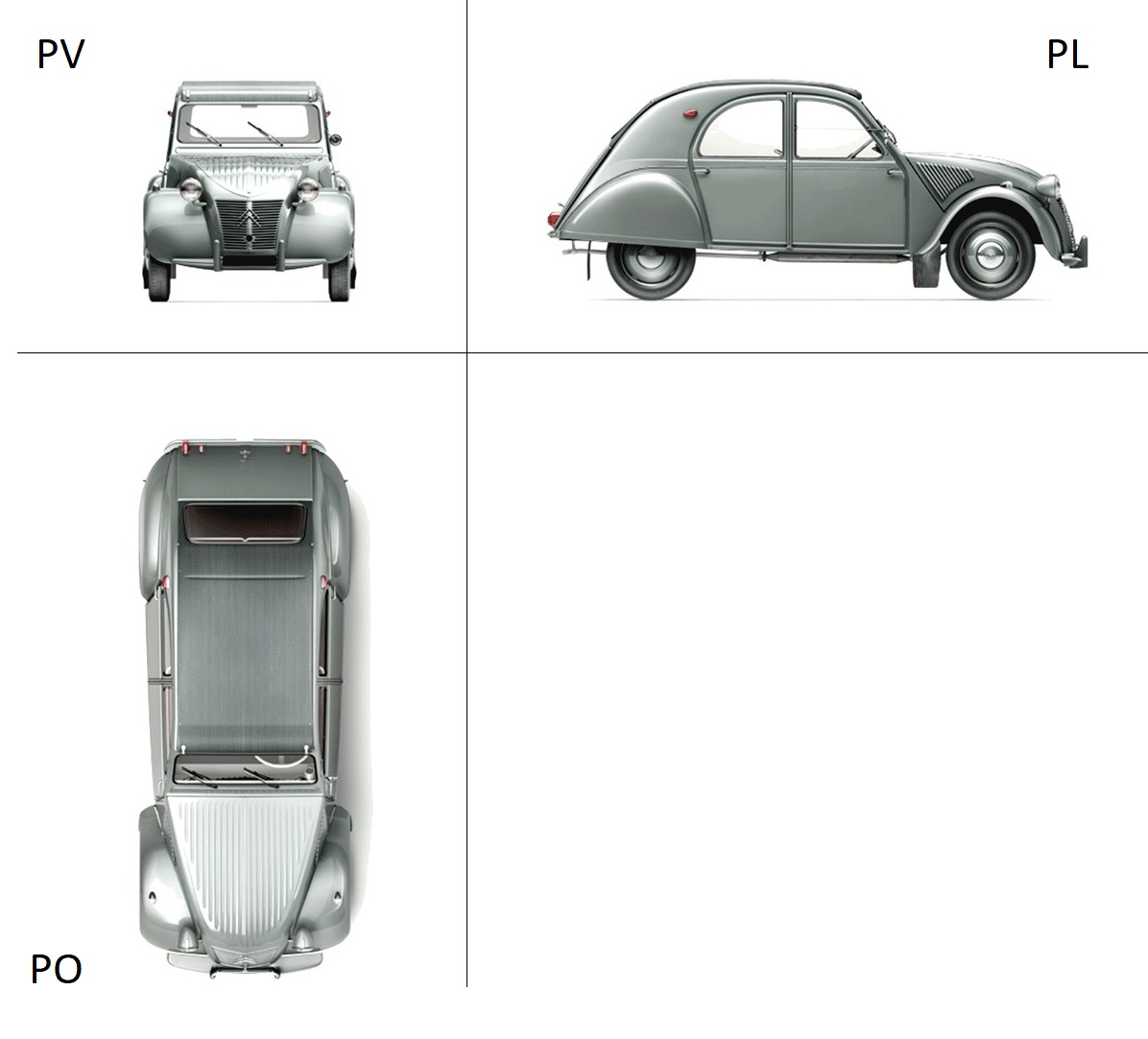

Le Proiezioni ortogonali sono un metodo di rappresentazione grafica che permette di rappresentare la realtà tridimensionale su piani di proiezione bidimensionali utilizzando tre viste. Bastano questi tre punti di vista per descrivere visivamente qualsiasi oggetto:

• la vista dall’alto (rappresentata sul PO – Piano Orizzontale)
• la vista frontale (rappresentata sul PV – Piano Verticale)
• la vista laterale (rappresentata sul PL – Piano Laterale)

Verifica i tuoi apprendimenti con un quiz interattivo:
