Proiezione Ortogonale di un cilindro con base poggiata sul PO

In questa esercitazione disegneremo la Proiezione Ortogonale di un cilindro con la base poggiata sul PO.

Guarda questo video del canale youtube Tecnologia Duepuntozero con l’animazione 3d del cilindro nel Triedro di Monge.

Ecco il risultato:

Se può esserti utile, scarica la tavola in formato pdf

Alcuni consigli per l’esecuzione della tavola

Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, scarica le seguenti  istruzioni passo-passo in formato pdf (per risparmiare carta, ti consiglio la stampa di 6 slides per foglio)

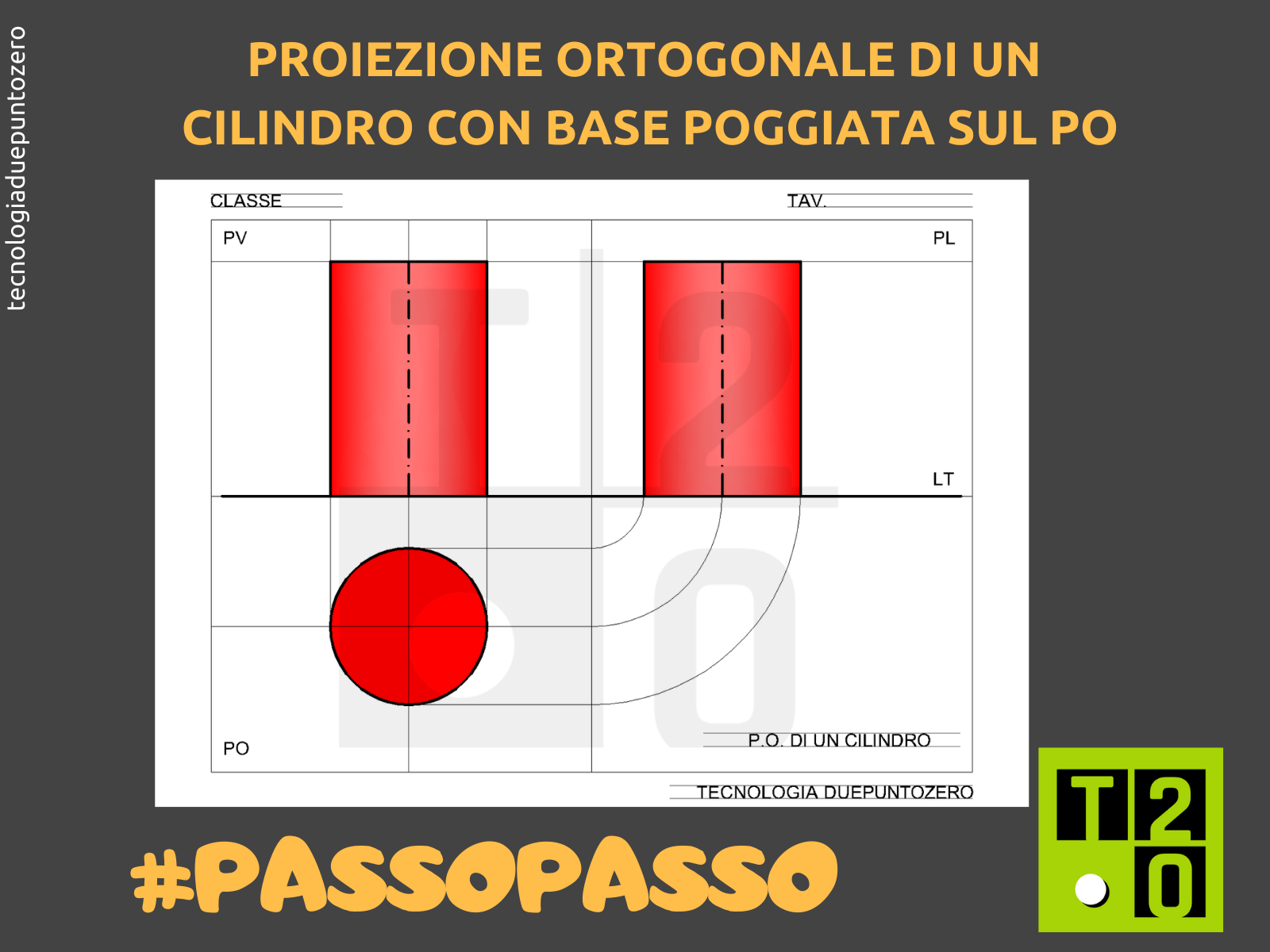

Proiezione-Ortogonale-cilindro-scuola-tecnologia_passopasso

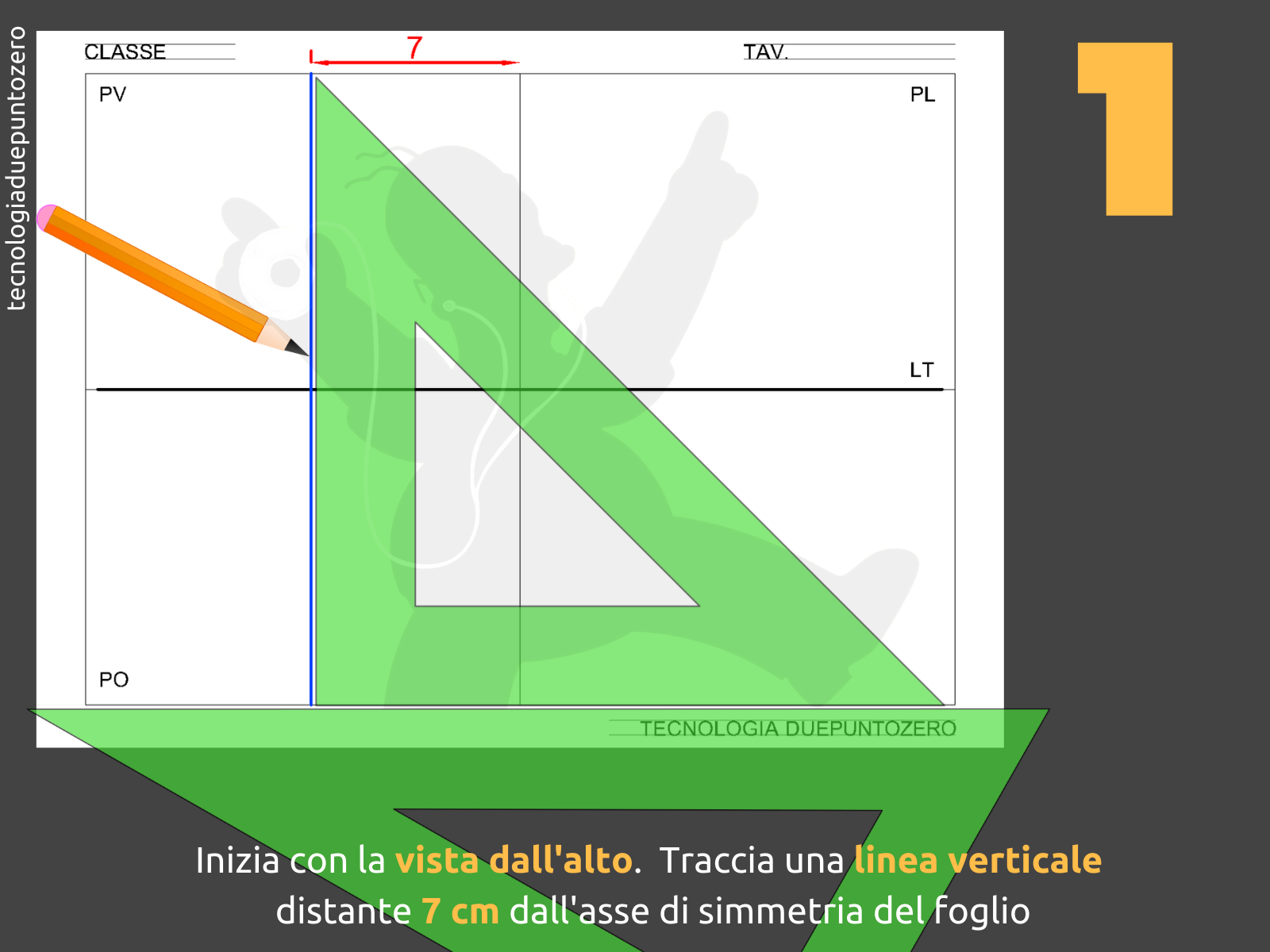

Proiezione Ortogonale cilindro scuola tecnologia_1

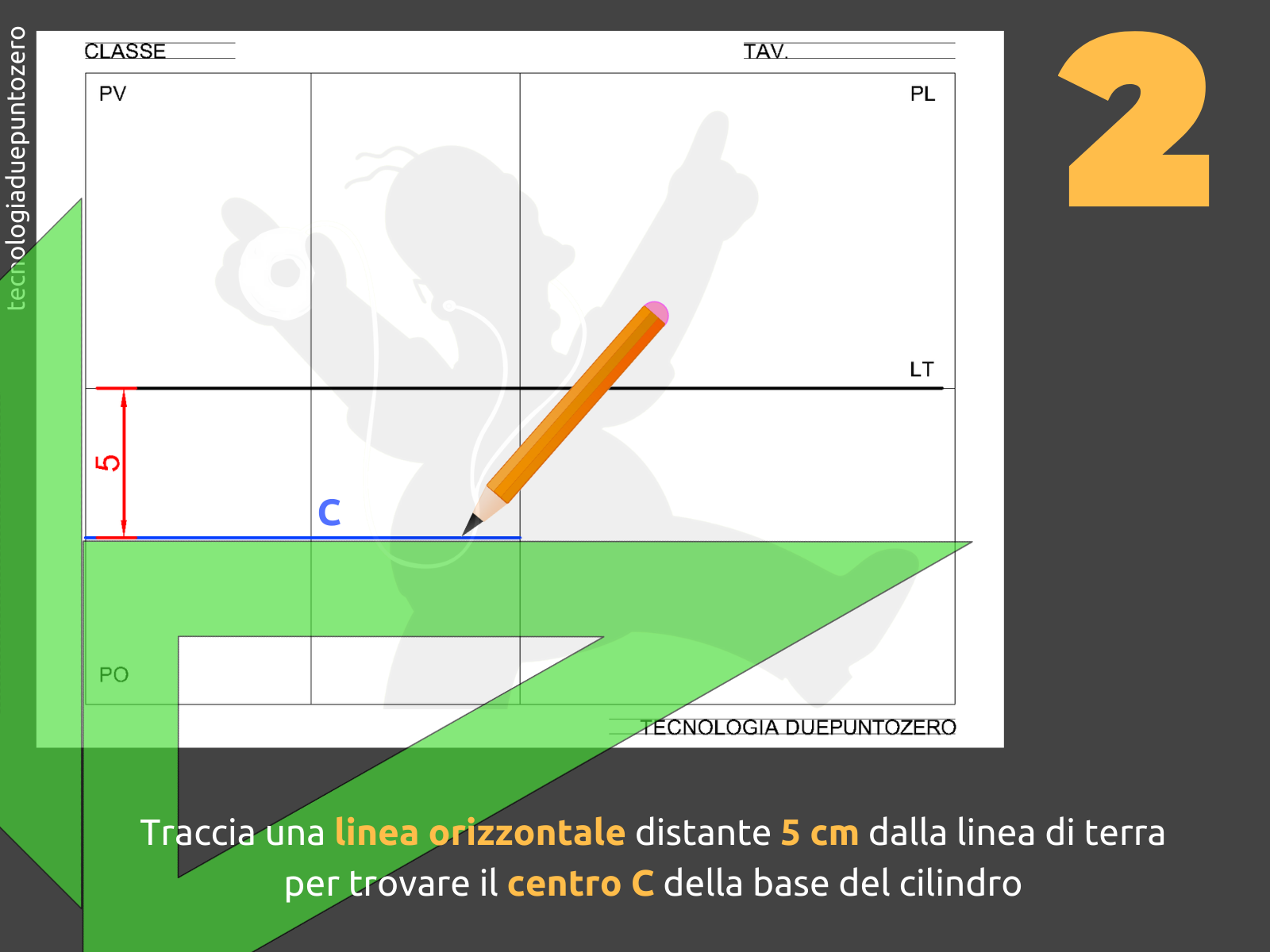

Proiezione Ortogonale cilindro scuola tecnologia_2

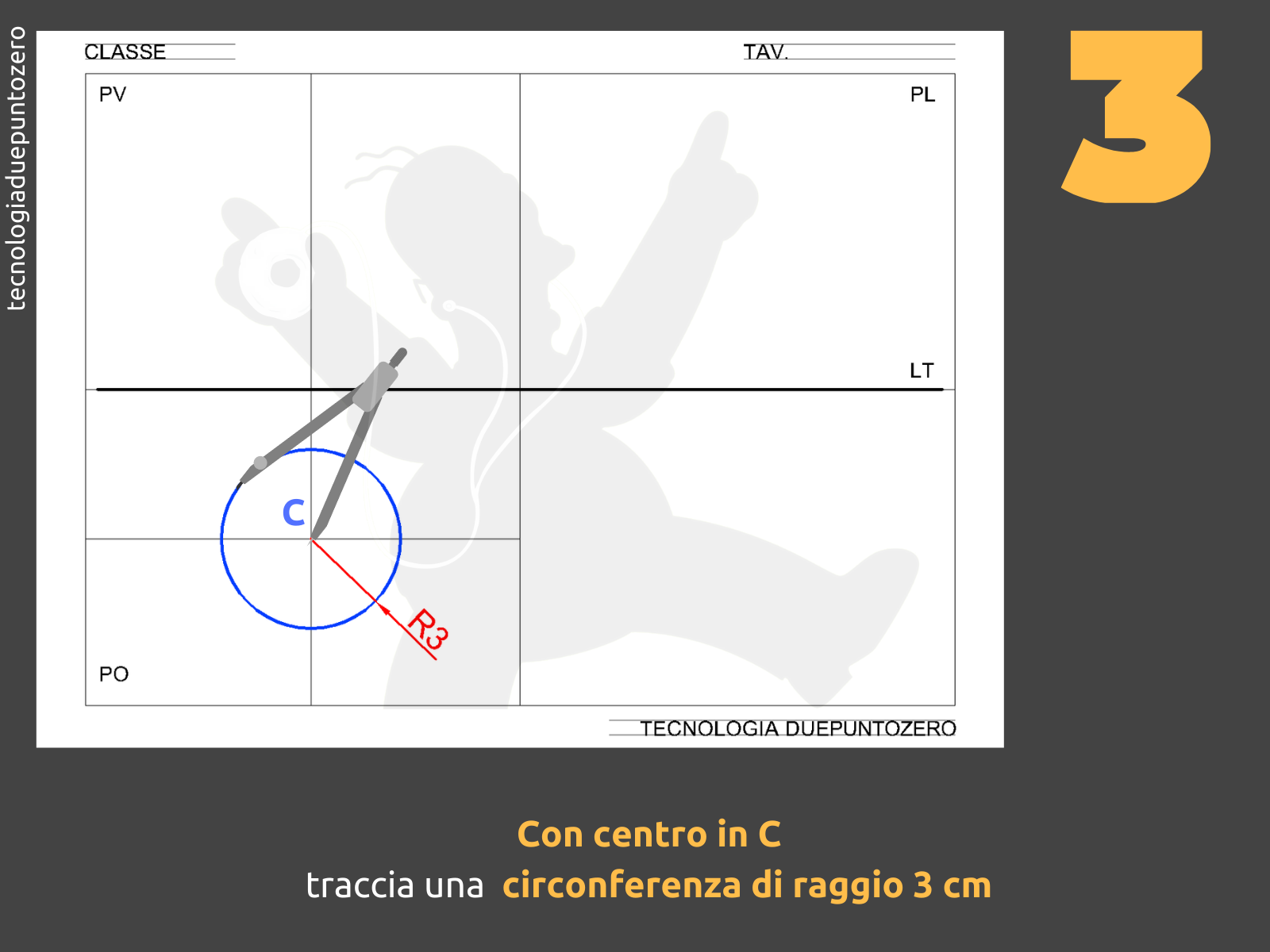

Proiezione Ortogonale cilindro scuola tecnologia_3_3

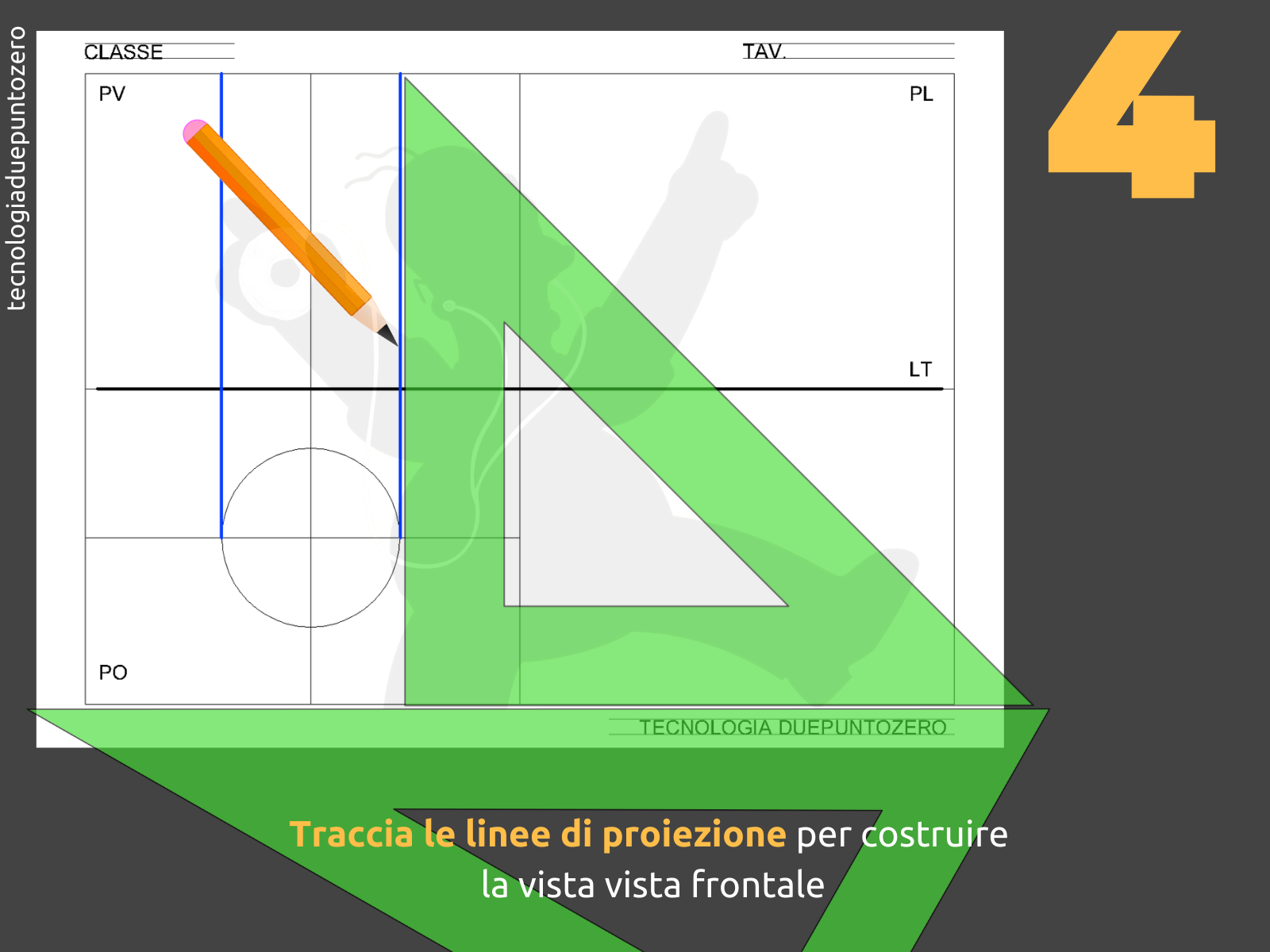

Proiezione Ortogonale cilindro scuola tecnologia_4

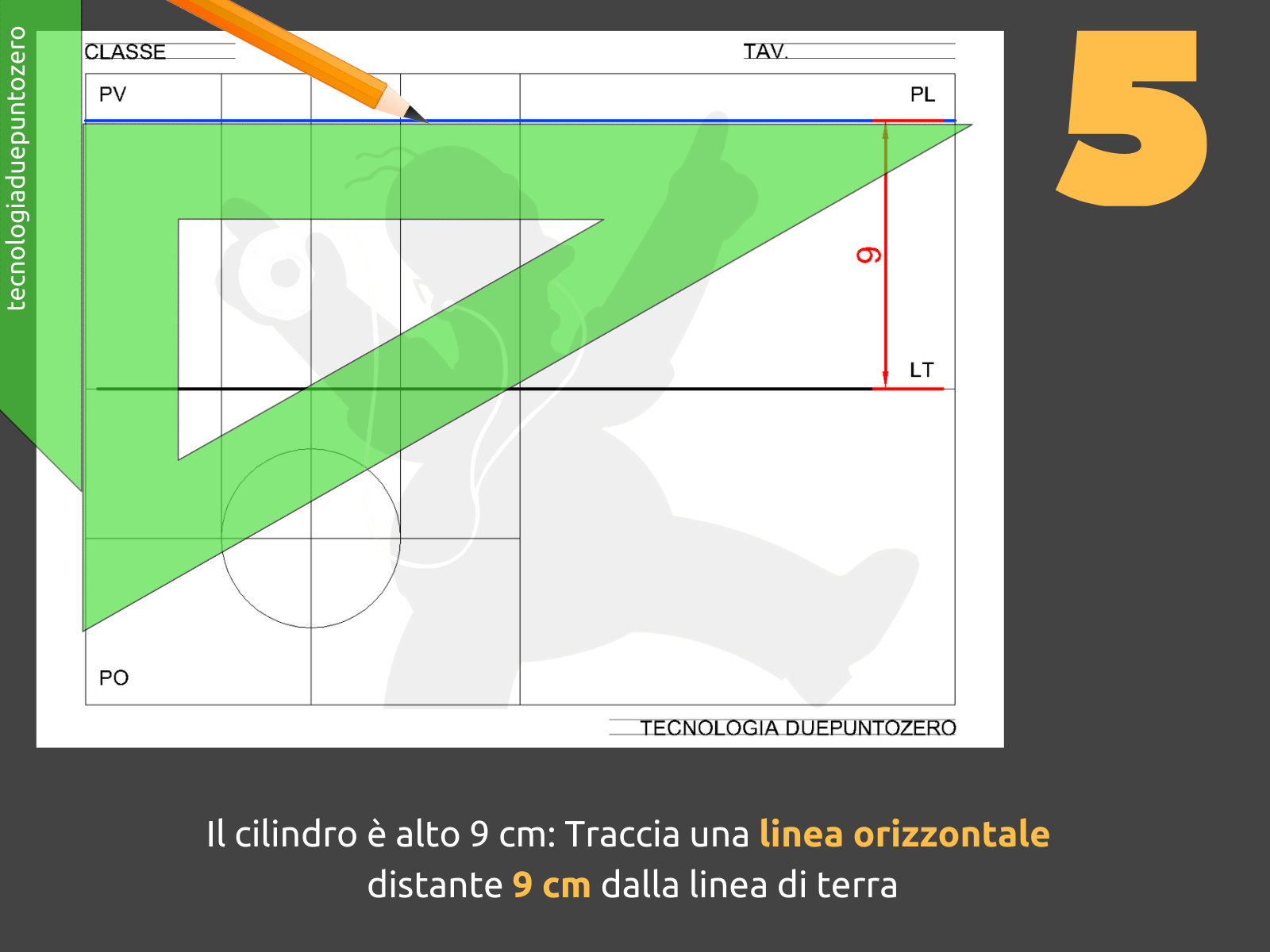

Proiezione Ortogonale cilindro scuola tecnologia_5

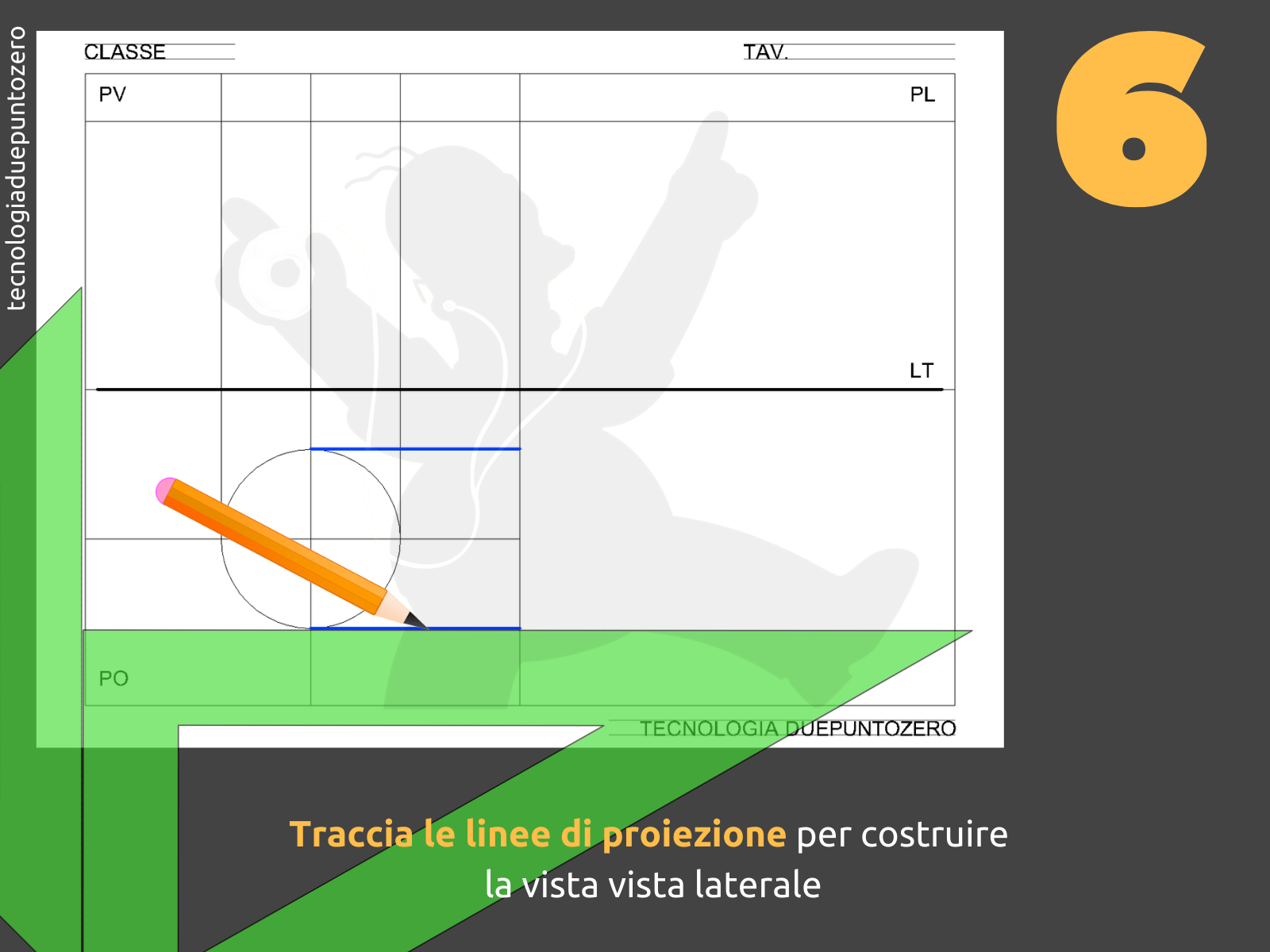

Proiezione Ortogonale cilindro scuola tecnologia_6

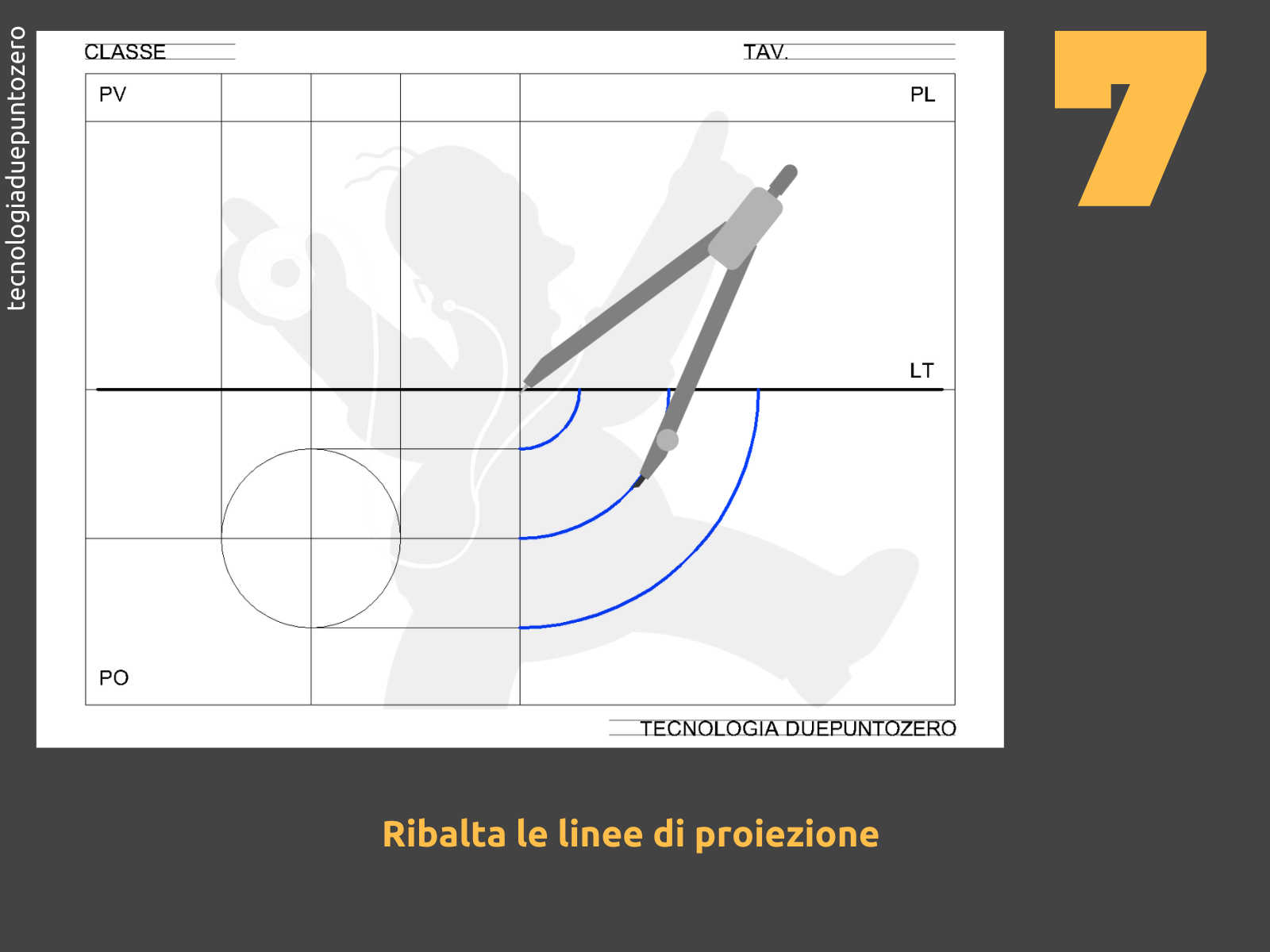

Proiezione Ortogonale cilindro scuola tecnologia_7

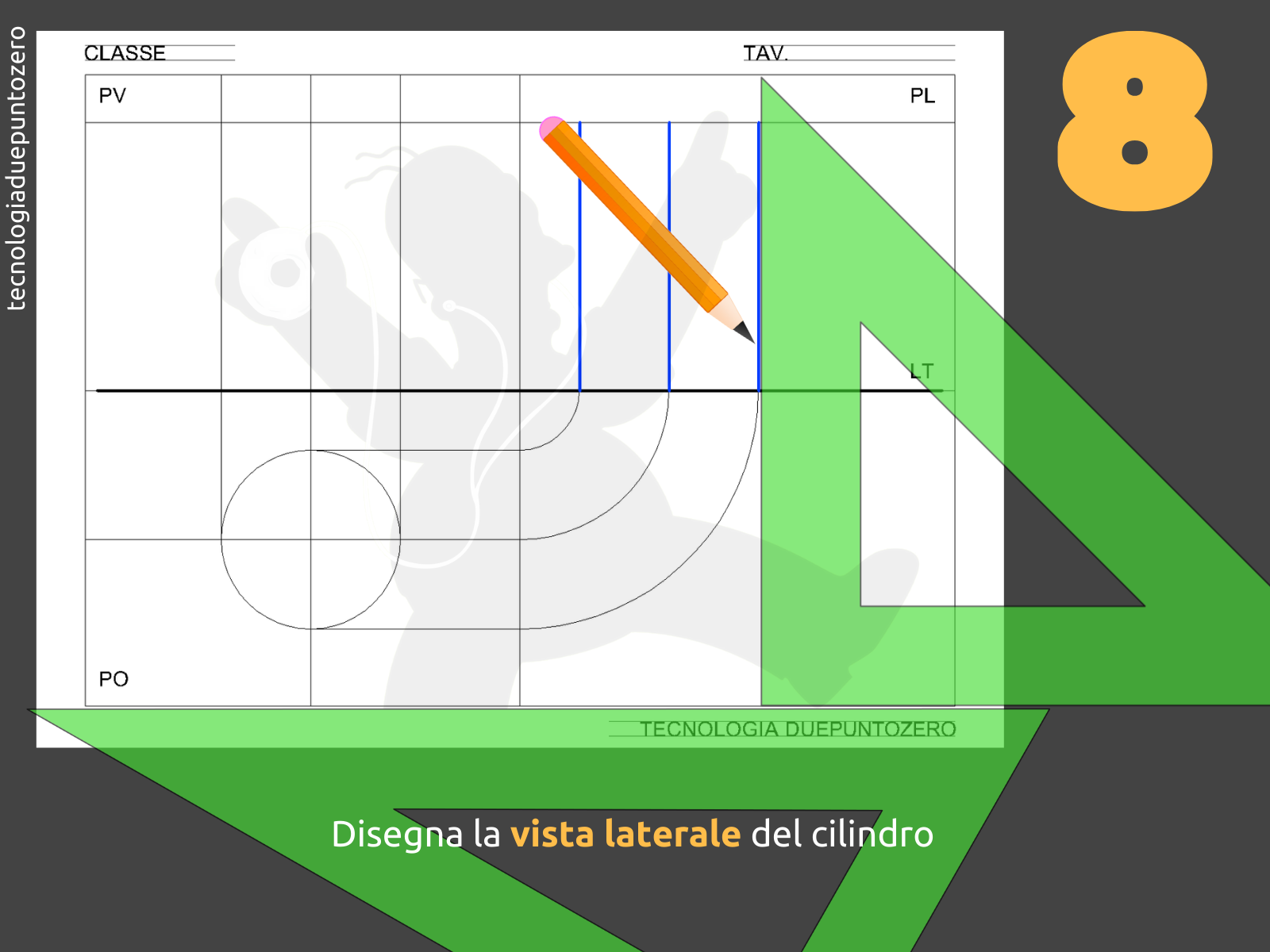

Proiezione Ortogonale cilindro scuola tecnologia_8

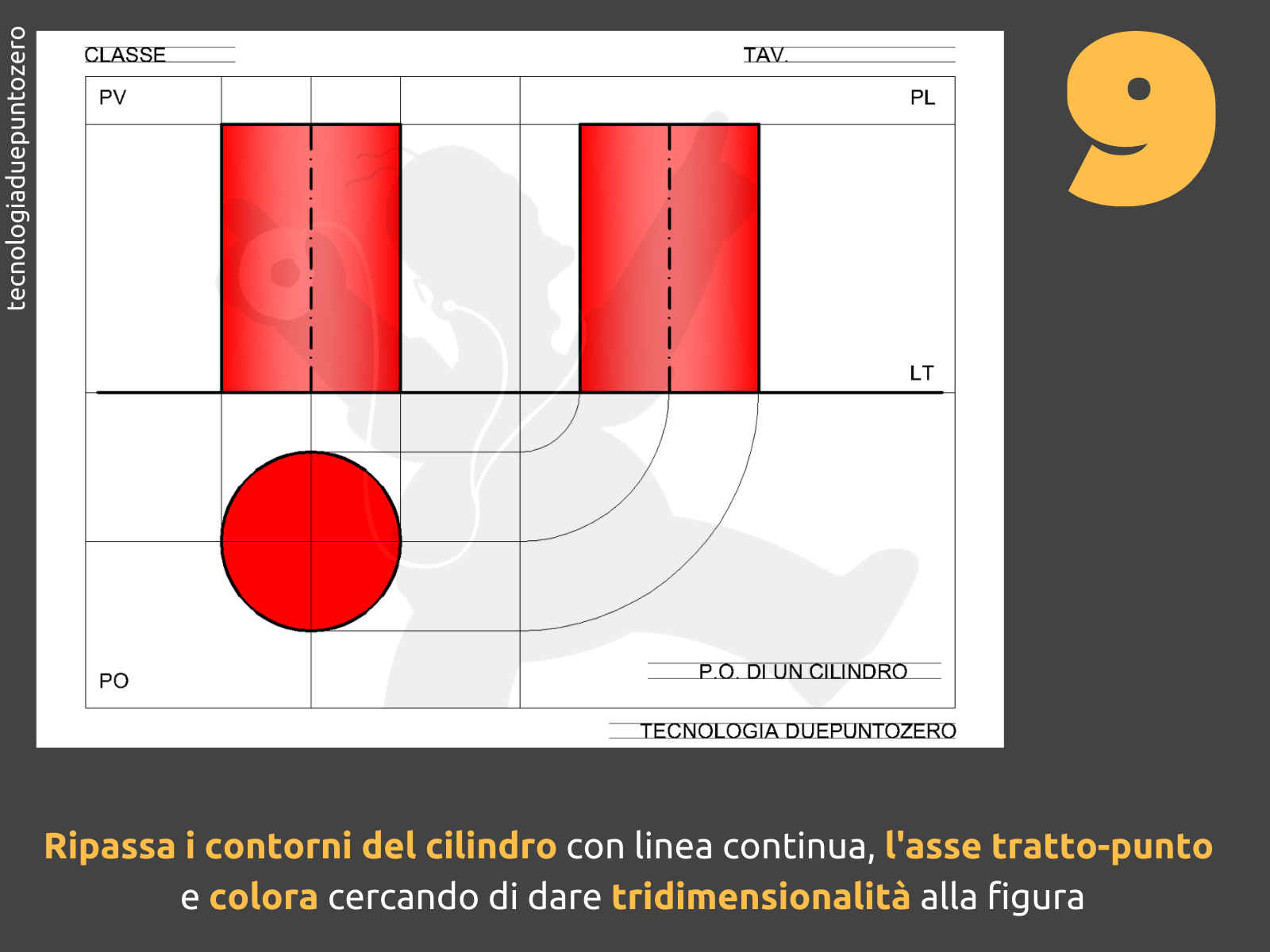

Proiezione Ortogonale cilindro scuola tecnologia_9
