Proiezione Ortogonale di una piramide quadrata

In questa esercitazione disegneremo la Proiezione Ortogonale di una piramide a base quadrata poggiata sul PO.

Guarda questo video del canale youtube Tecnologia Duepuntozero con l’animazione 3d della piramide nel Triedro di Monge. Se può esserti utile, scarica la tavola in formato pdf.



Ecco il risultato:

Proiezione Ortogonale Piramide quadrata



Consigli per l’esecuzione della tavola

Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, scarica e stampa le seguenti  istruzioni passo-passo in formato pdf (per risparmiare carta, ti suggerisco la stampa di 6 slides per foglio)

Guarda lo slide show con le immagini delle istruzioni passopasso che scorrono in automatico 👇🏽

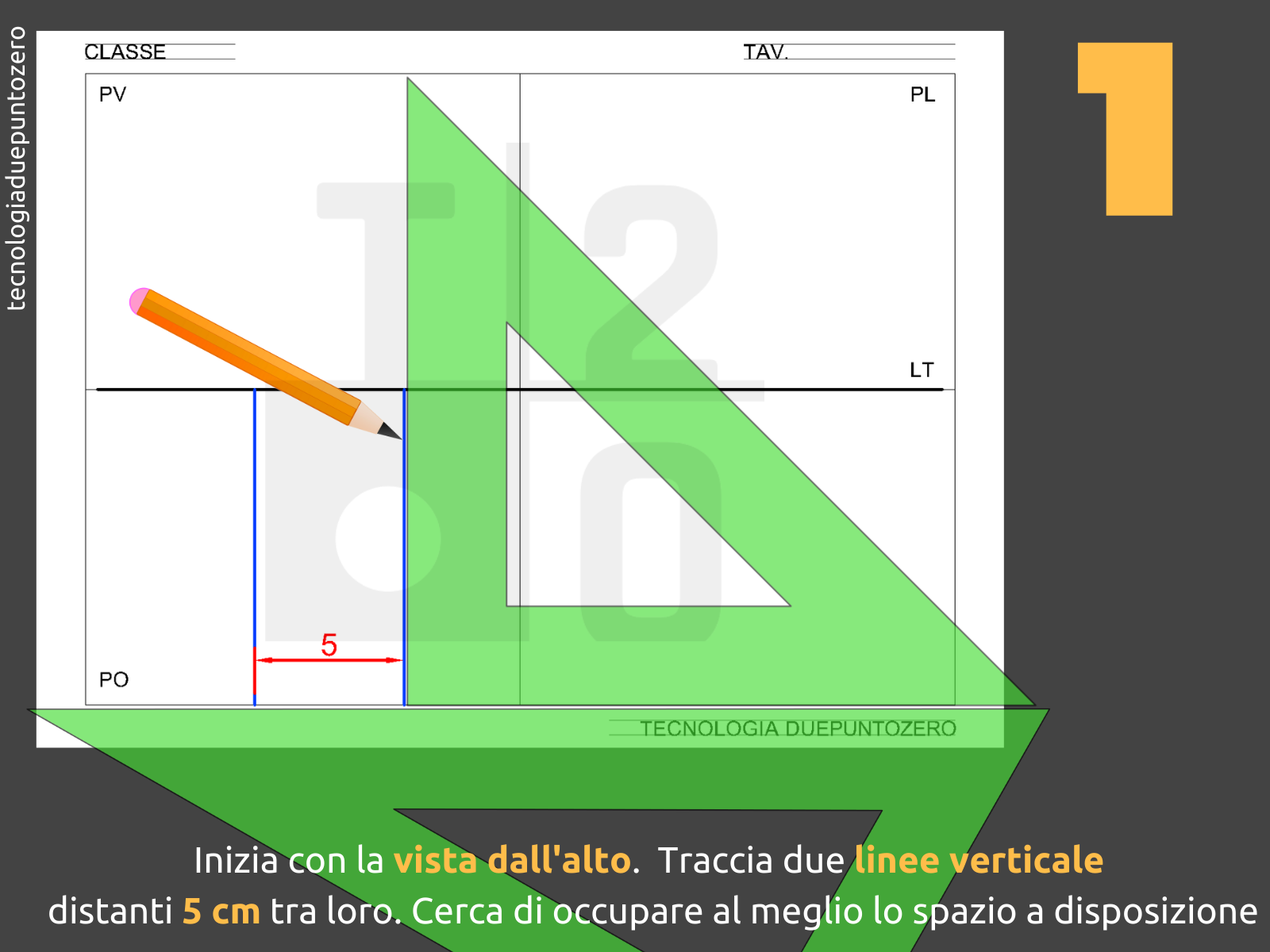

PO Piramide base quadrata_01

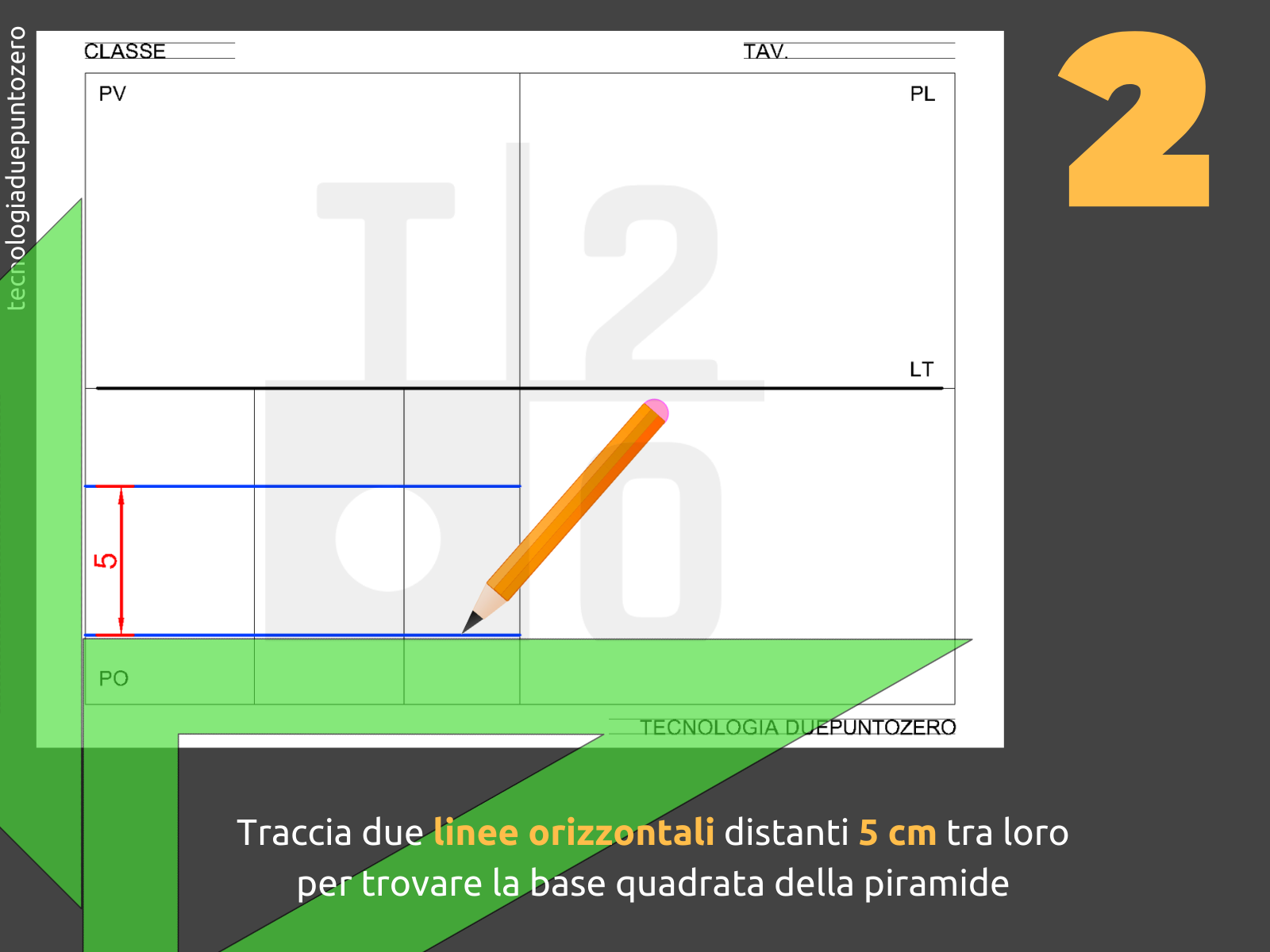

PO Piramide base quadrata_02BIS

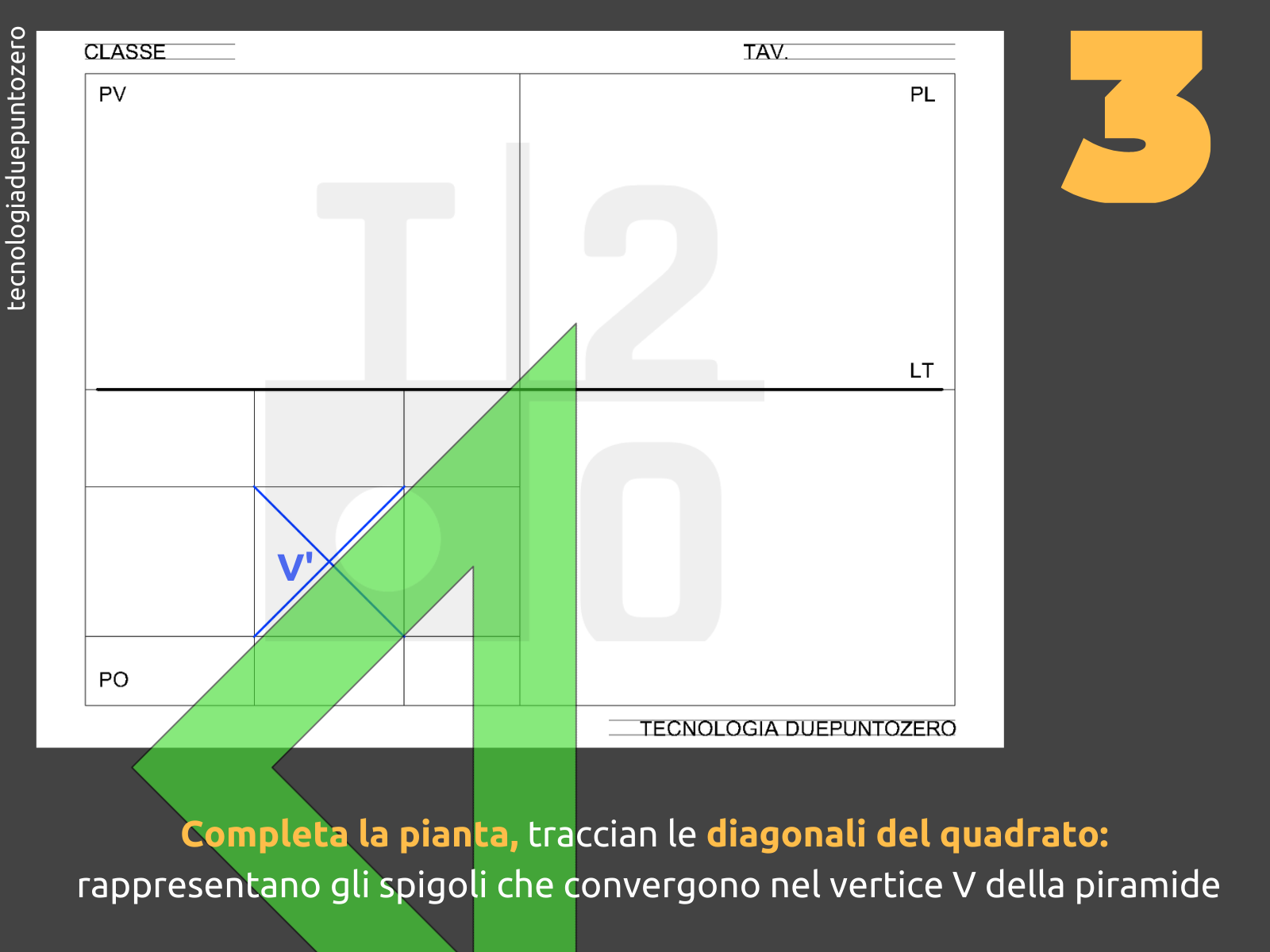

PO Piramide base quadrata_03

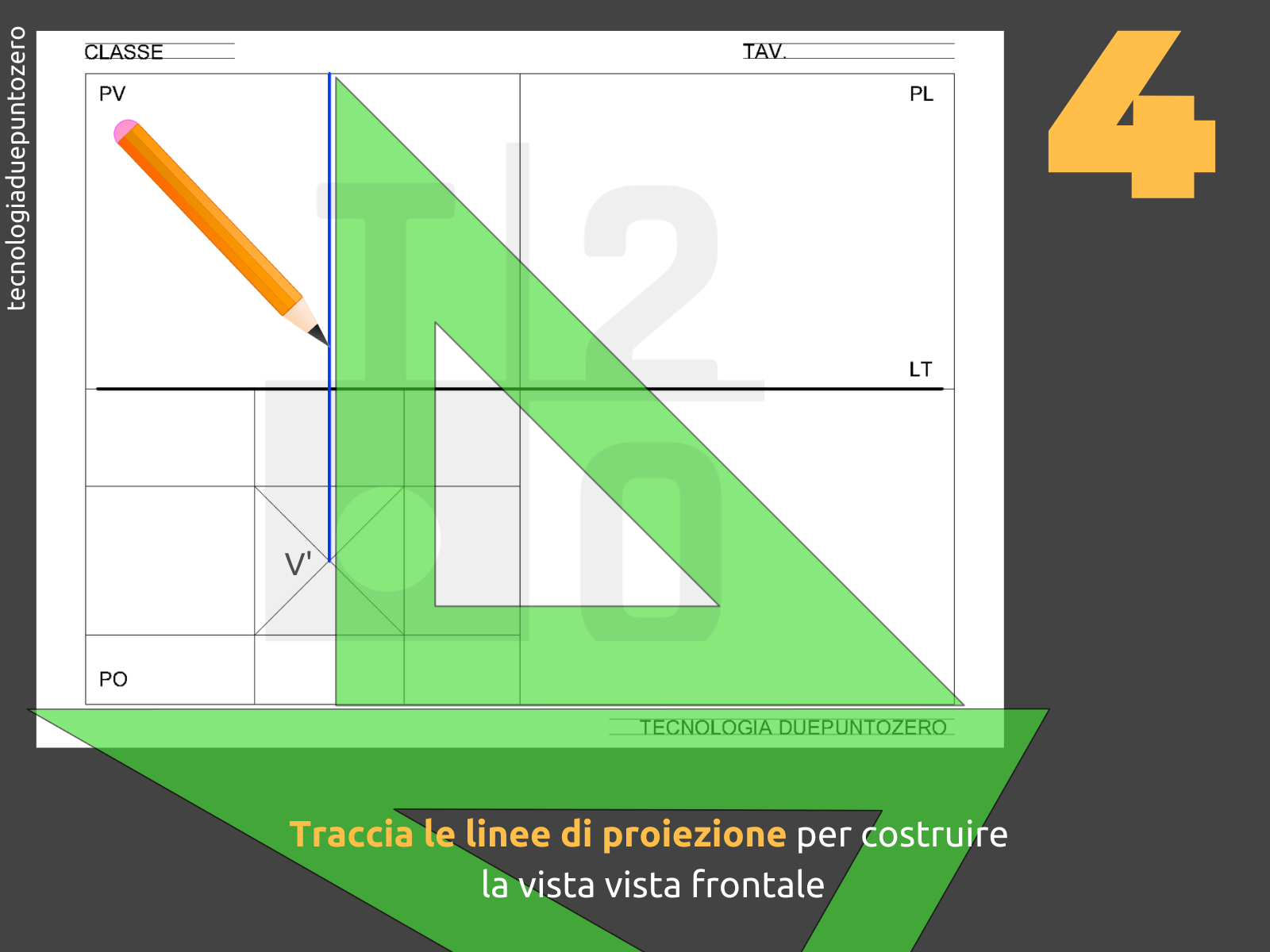

PO Piramide base quadrata_04

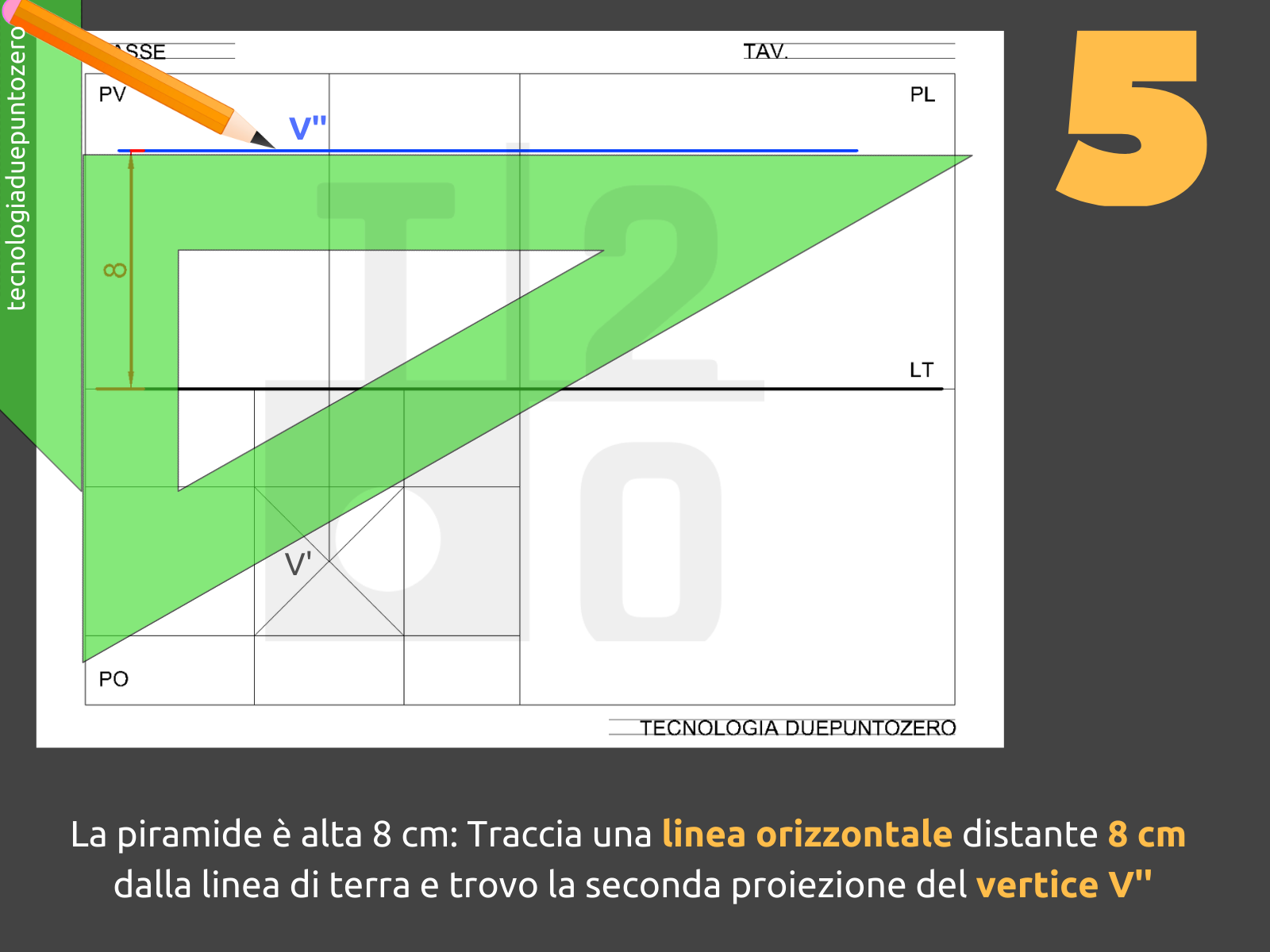

PO Piramide base quadrata_05

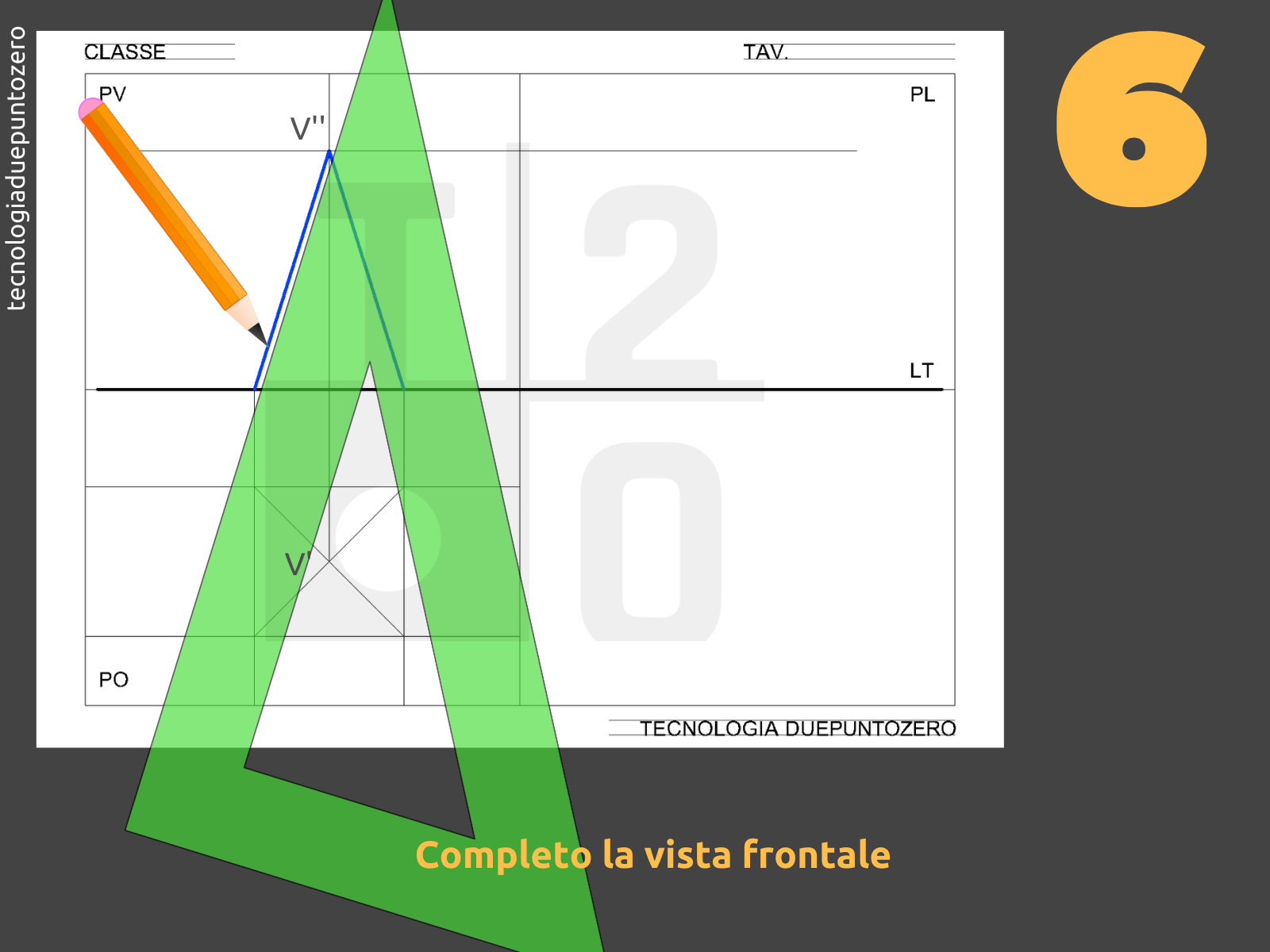

PO Piramide base quadrata_06

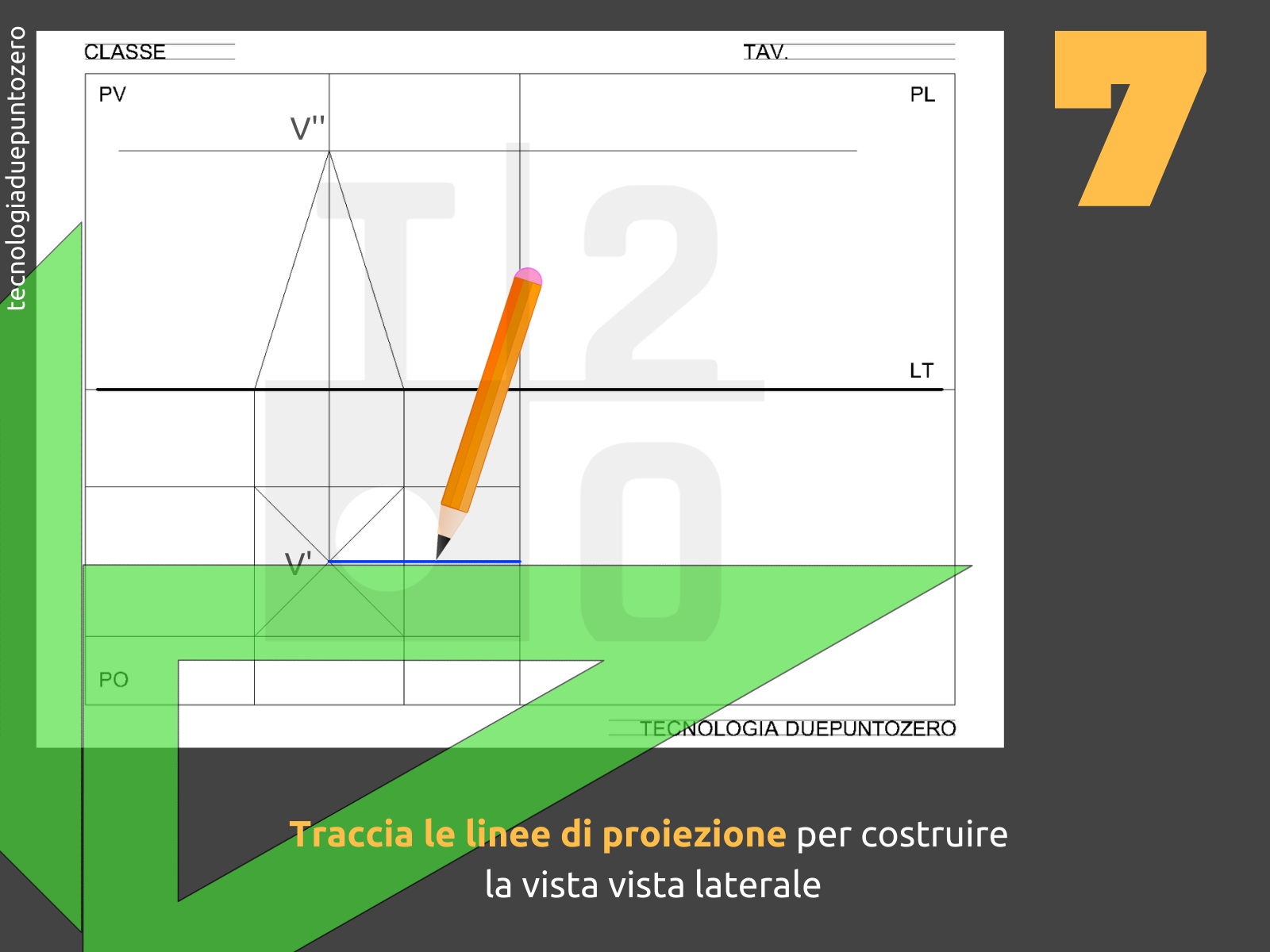

PO Piramide base quadrata_07

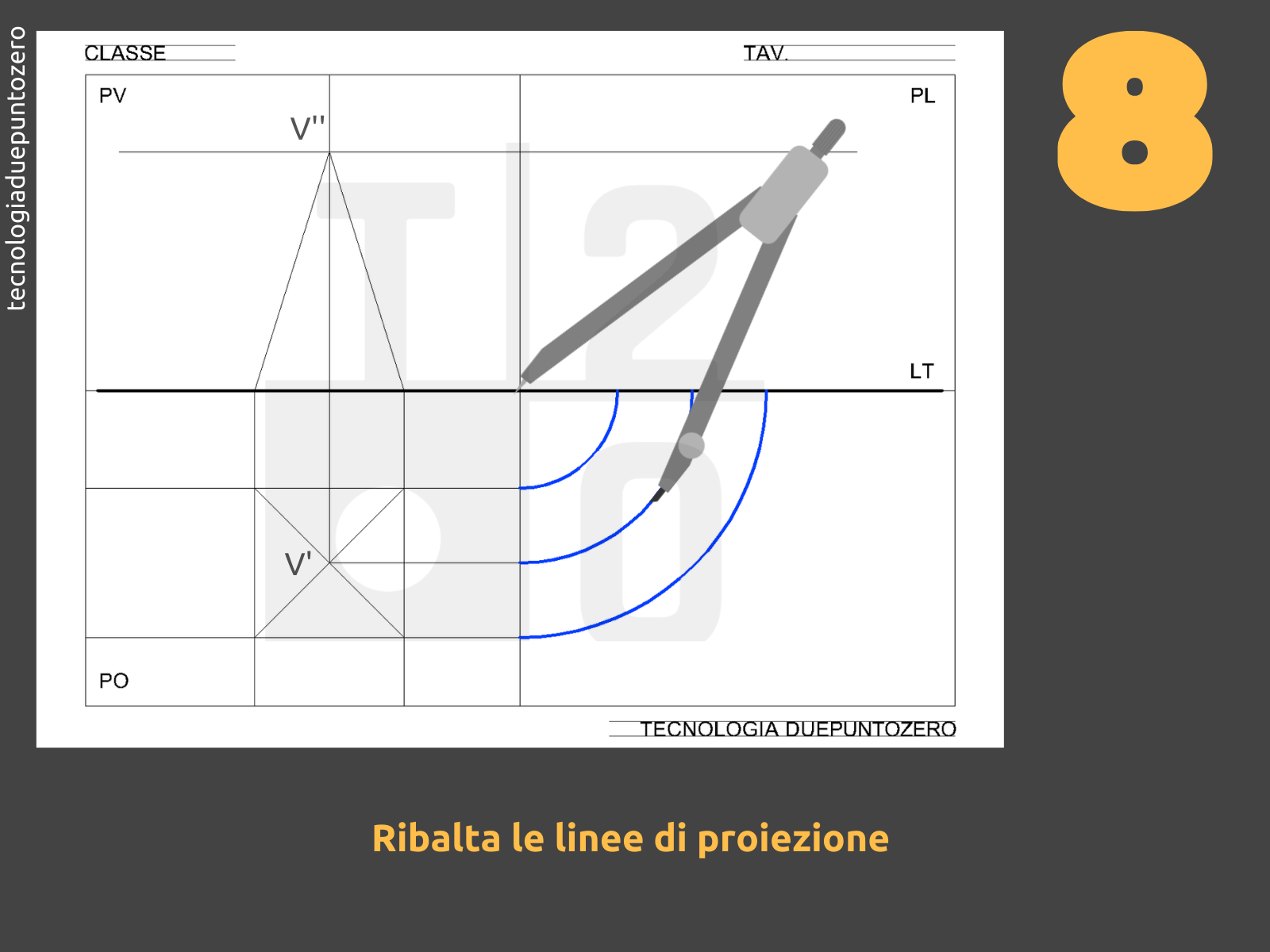

PO Piramide base quadrata_08

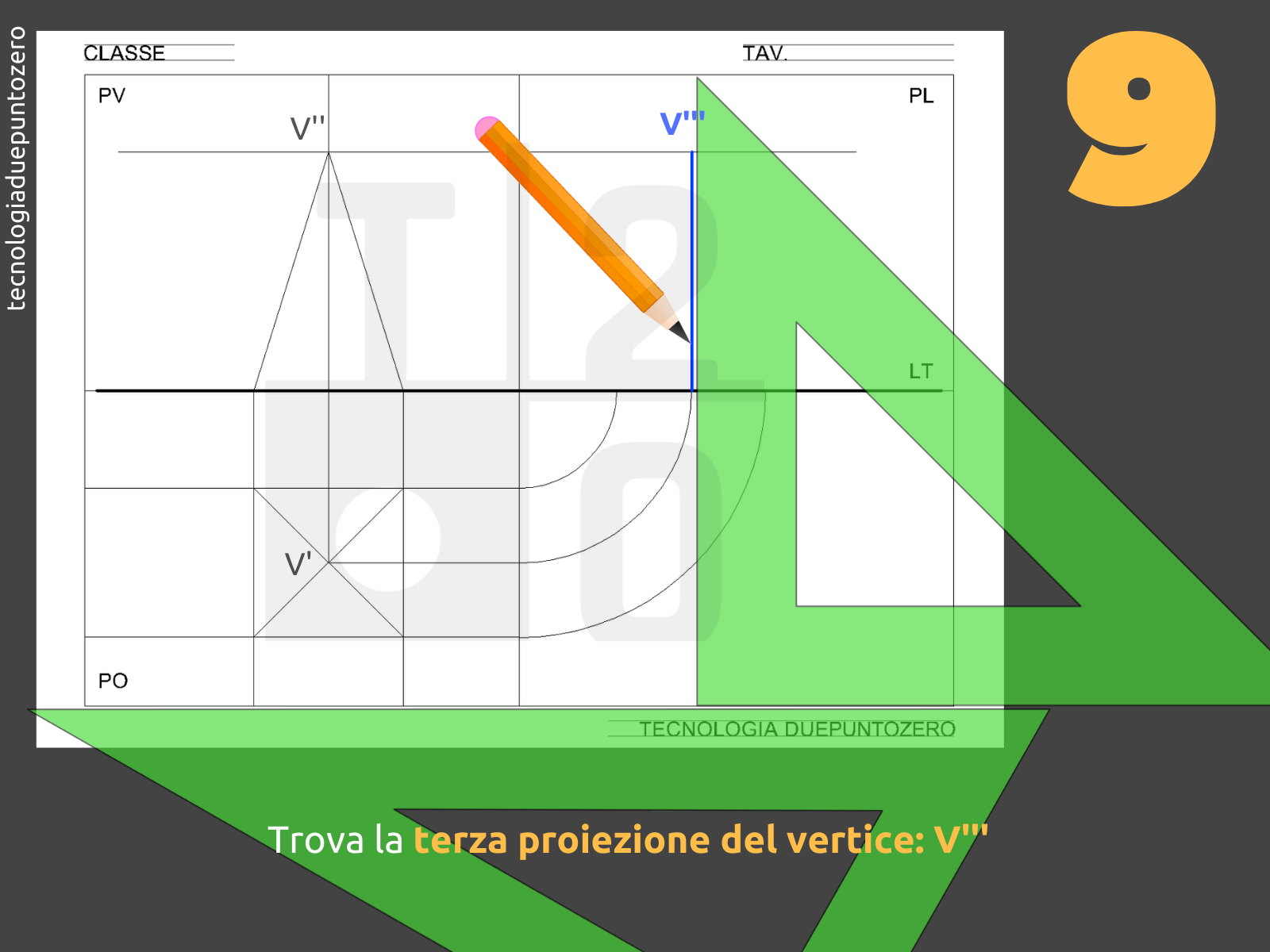

PO Piramide base quadrata_09BIS

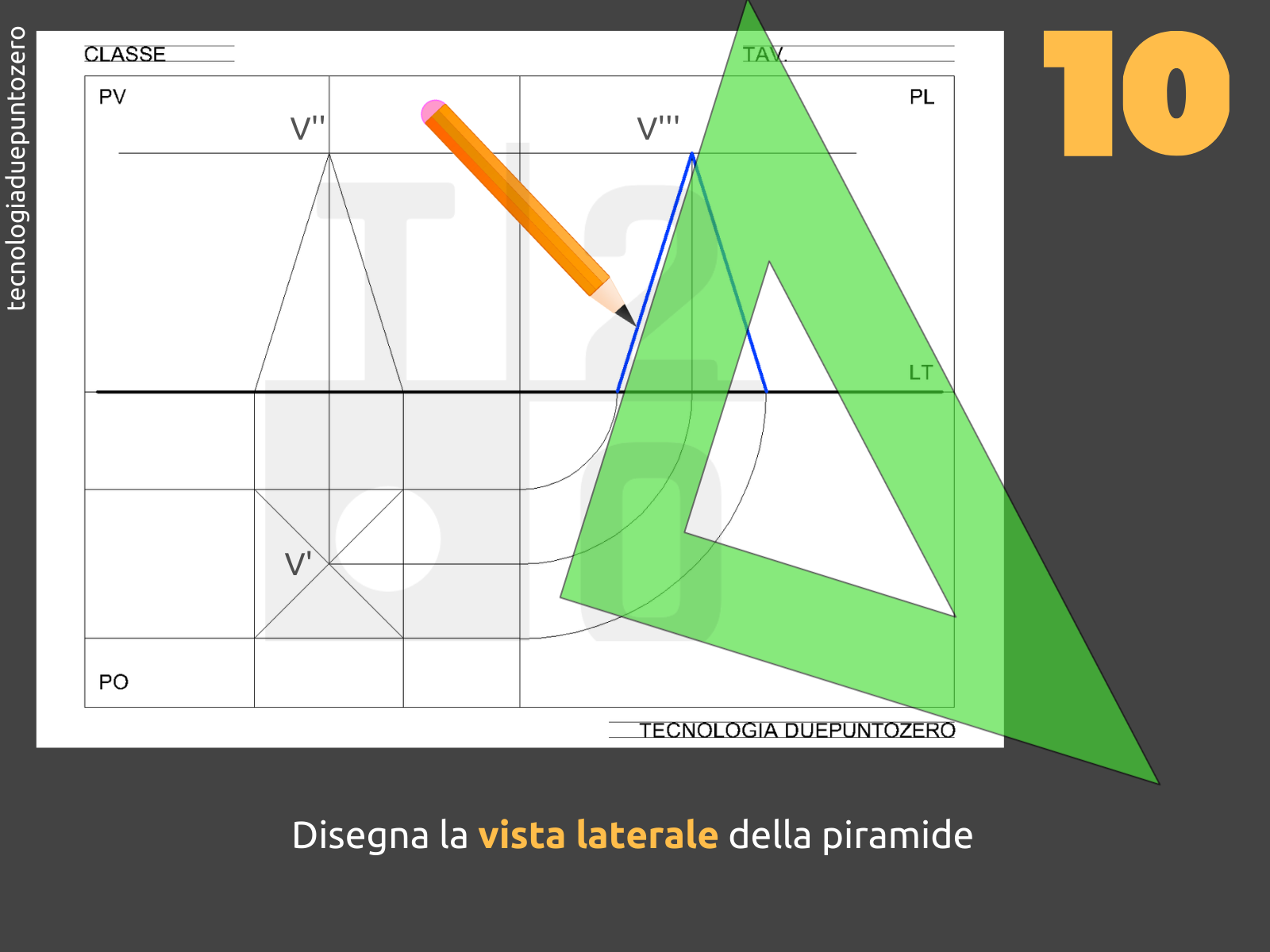

PO Piramide base quadrata_10BIS

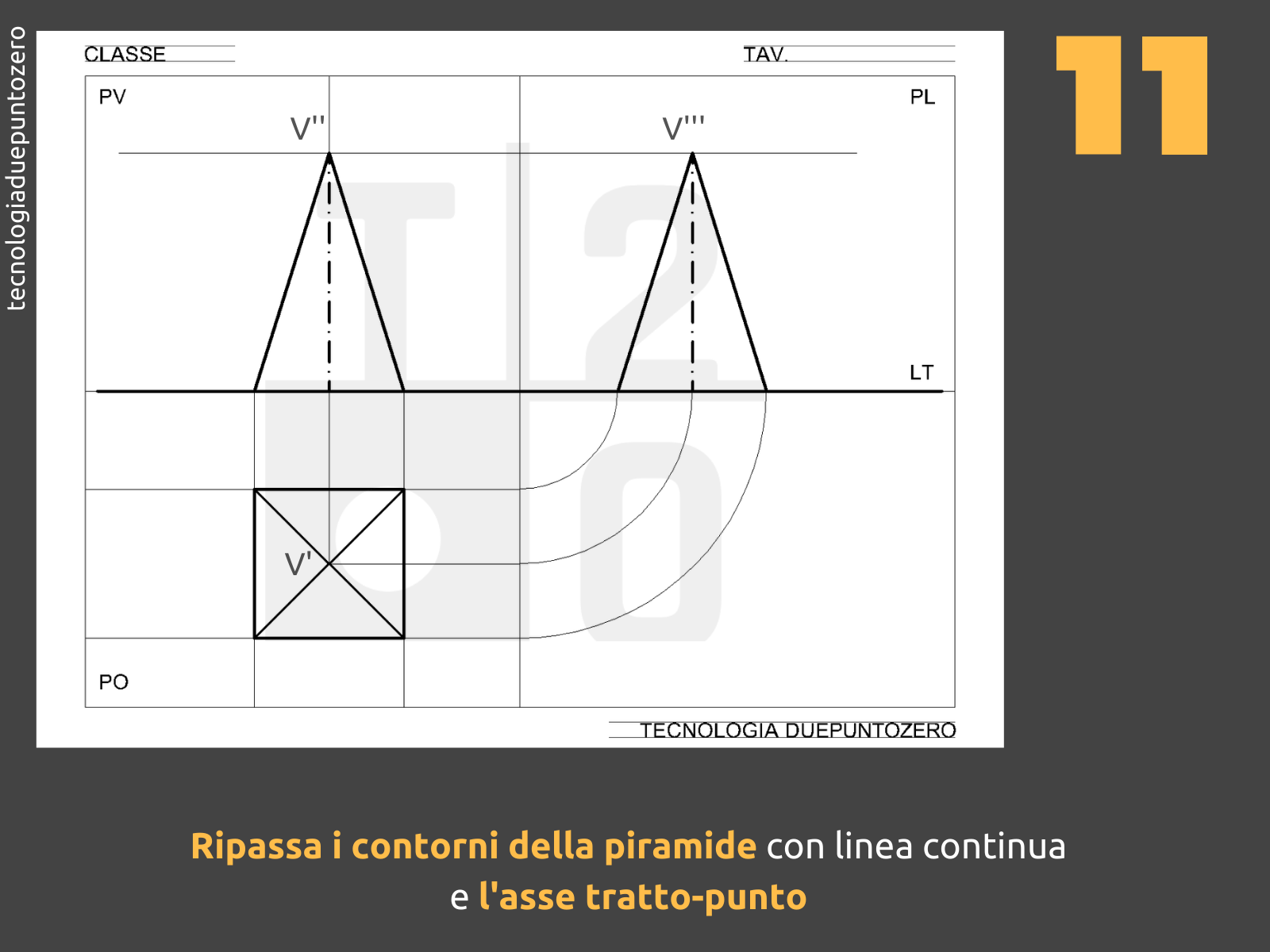

PO Piramide base quadrata_11BIS
PO Piramide base quadrata_12BIS
previous arrowprevious arrow
next arrownext arrow
Shadow



Oppure guarda le immagini con le istruzioni passopasso una per volta 👇🏽
