Sezione di una piramide con un piano orizzontale

In questa esercitazione disegneremo la Sezione di una piramide con un piano orizzontale, in proiezione ortogonale.

Guarda questa videolezione del canale youtube Tecnologia Duepuntozero con l’animazione 3d del prisma nel Triedro di Monge. Se può esserti utile, scarica la tavola in formato pdf.

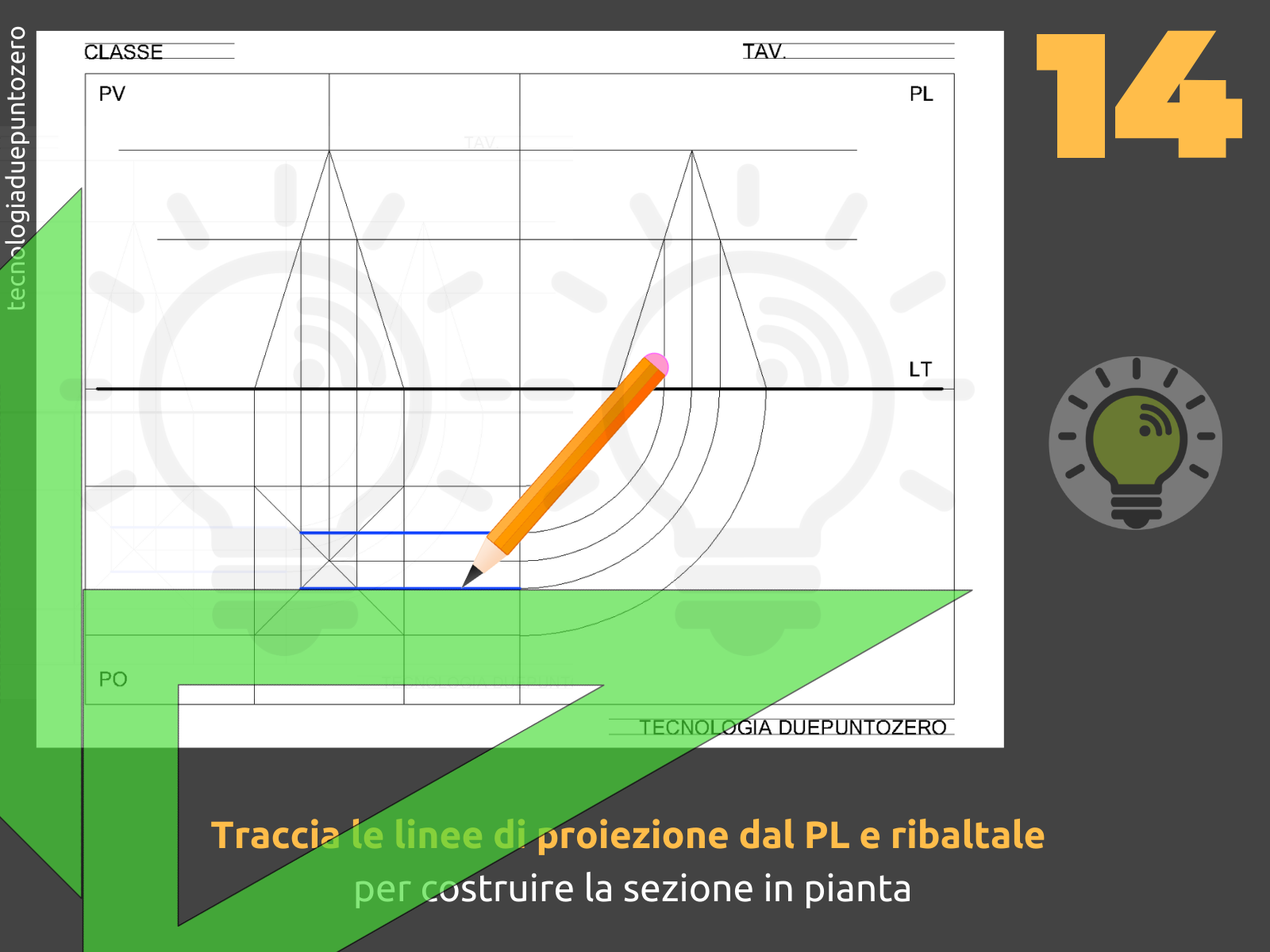

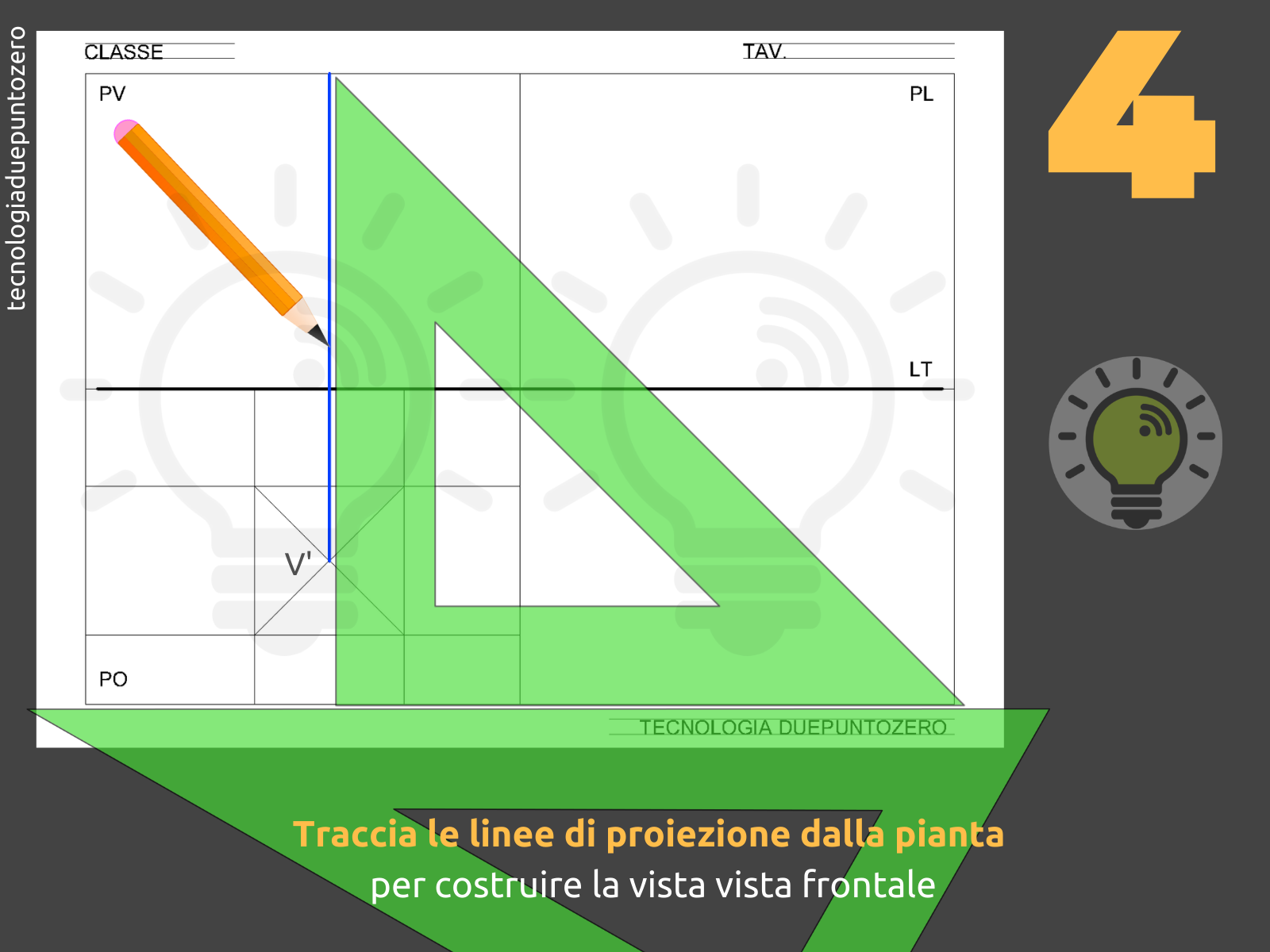

Se sei in difficoltà, segui le istruzioni grafiche passo-passo che trovi più in basso.

Ecco il risultato:

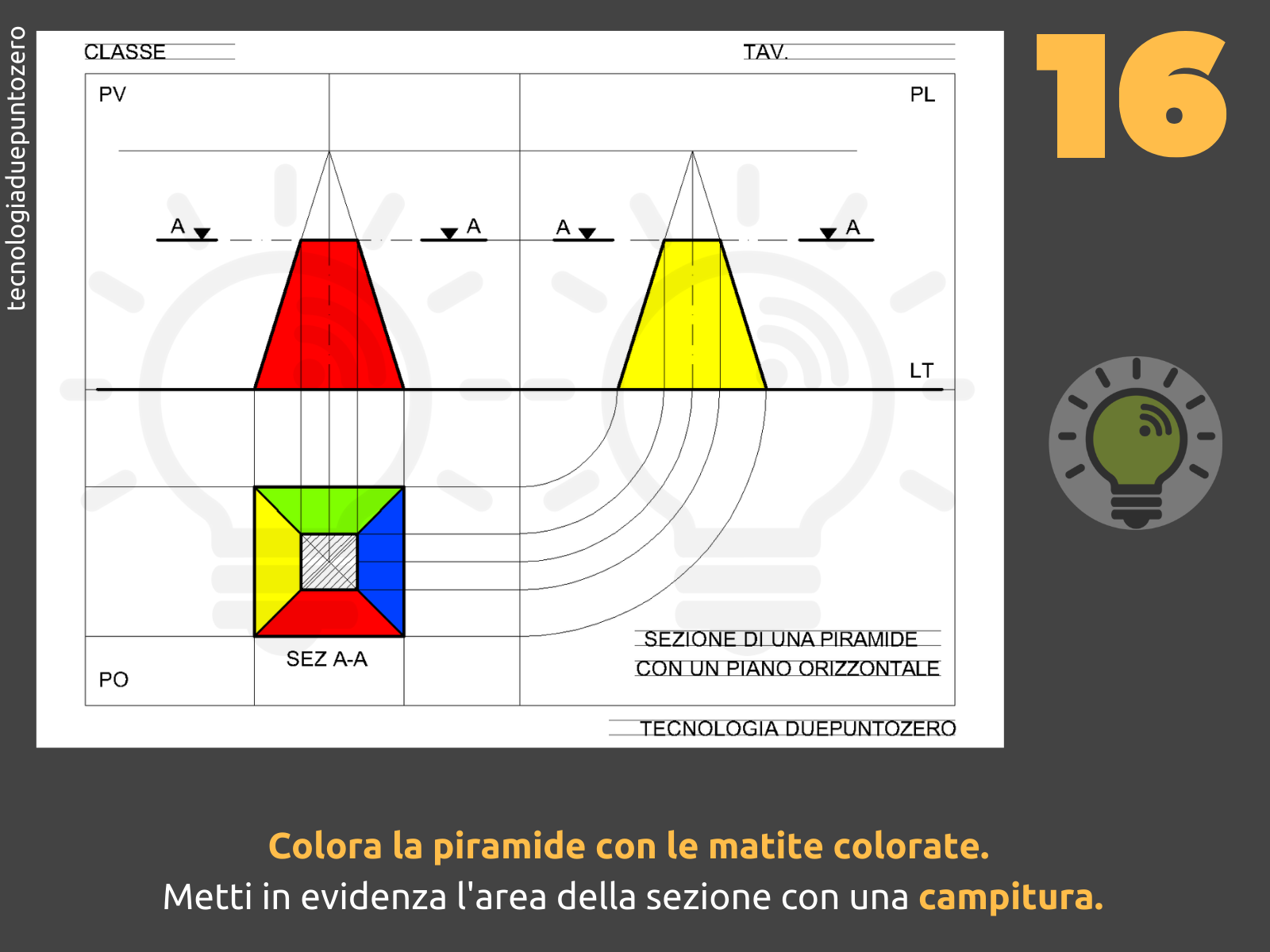

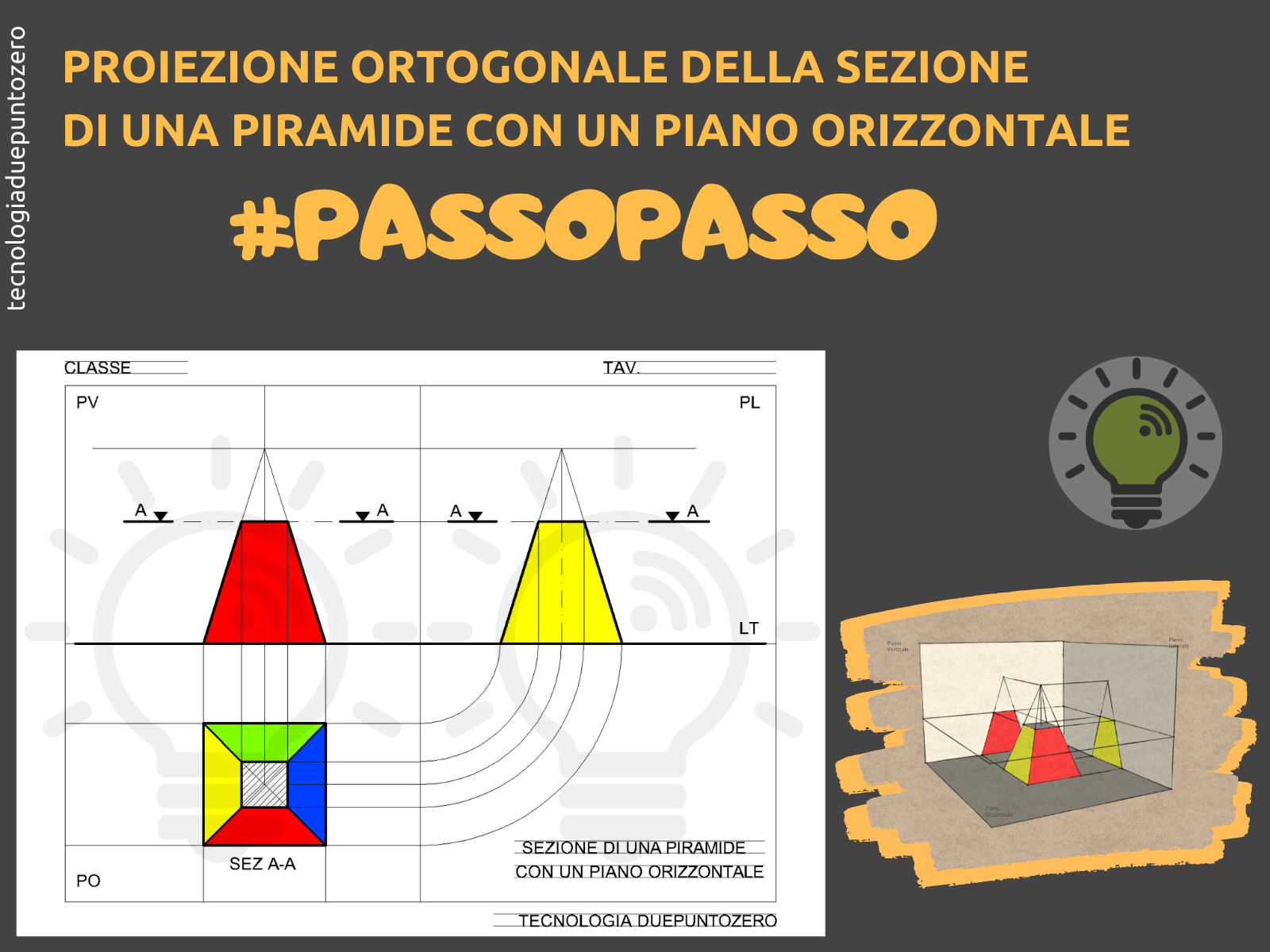

PO Sezione Piramide disegno scuola tecnologia



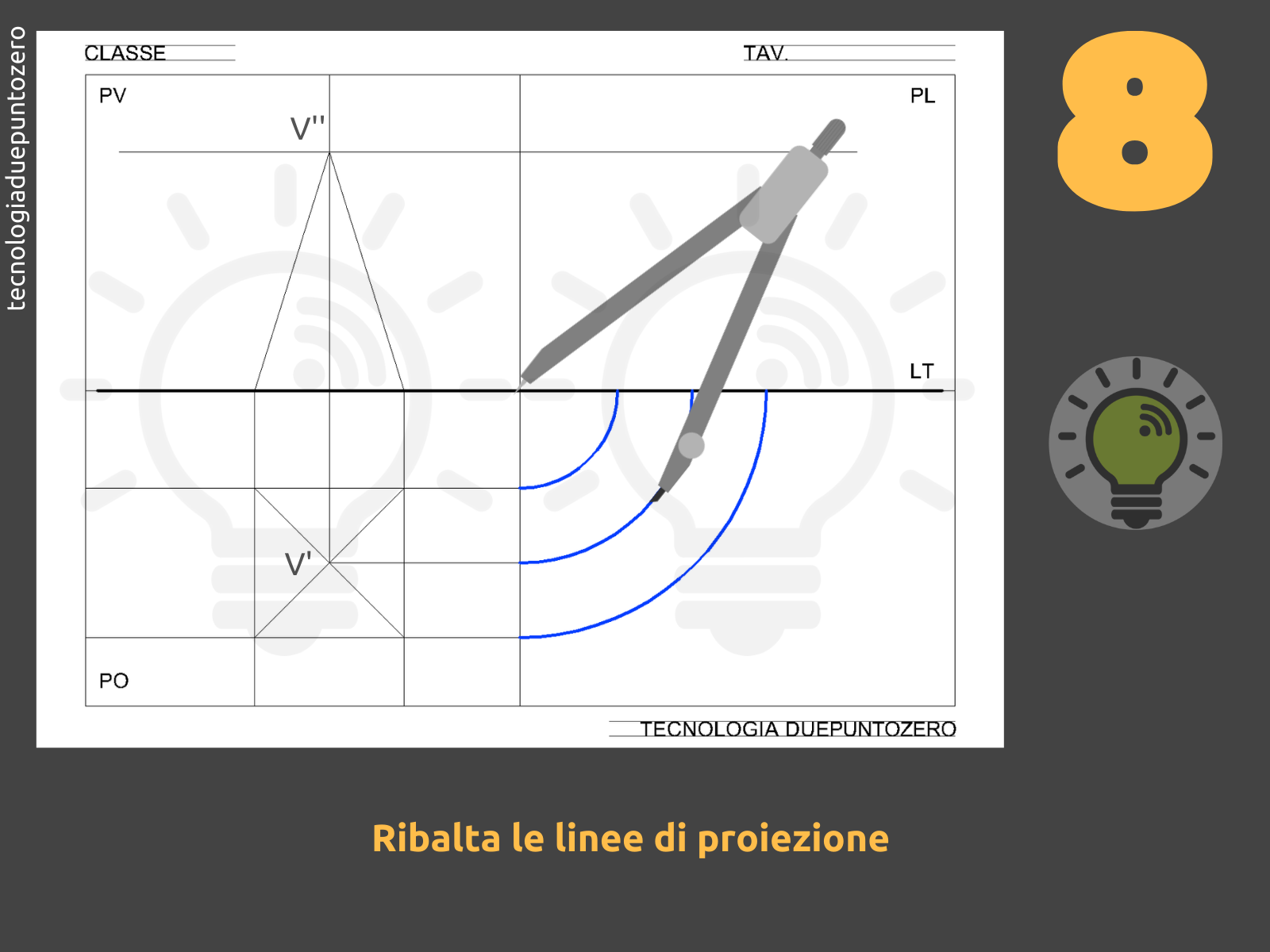

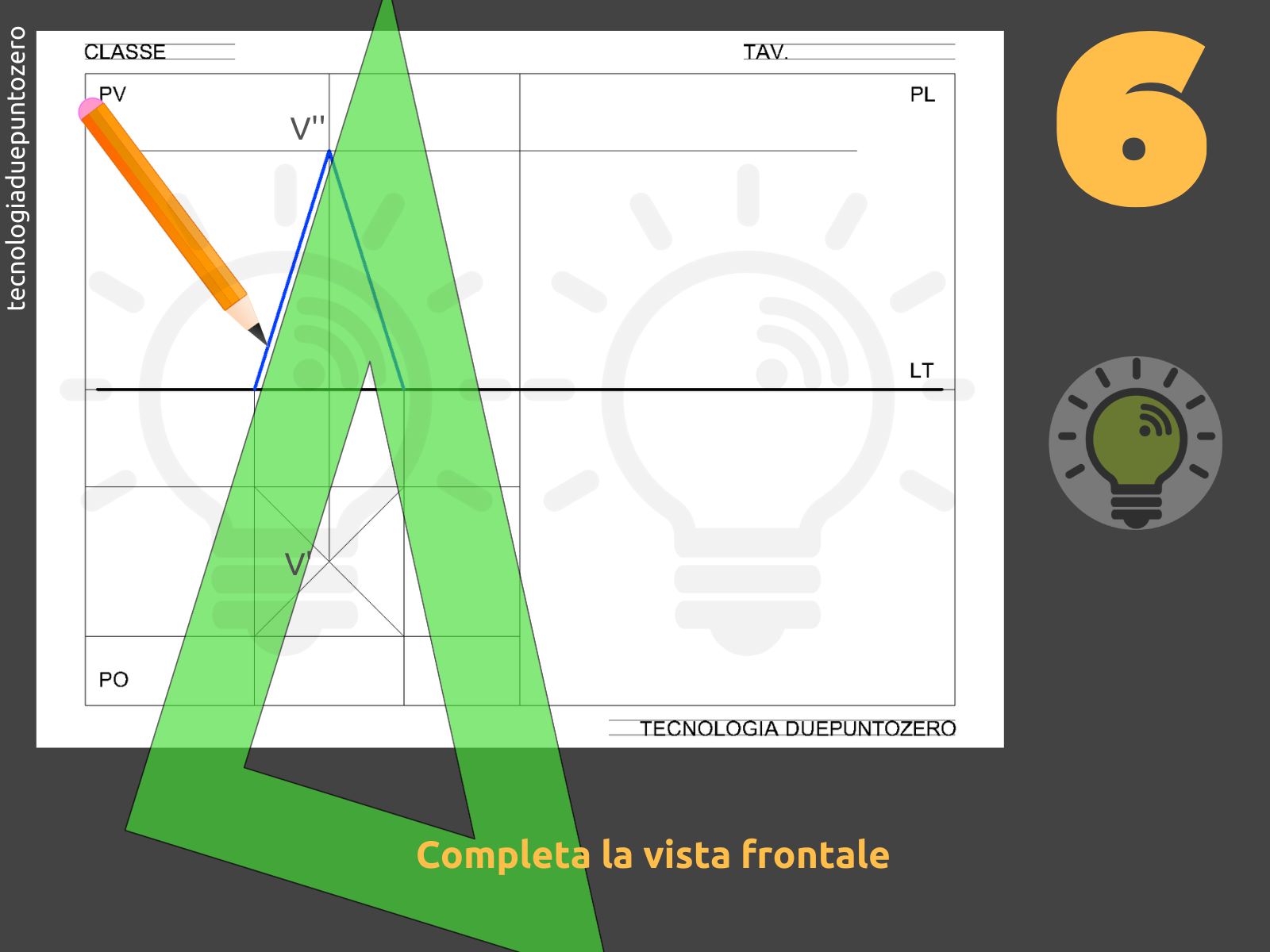

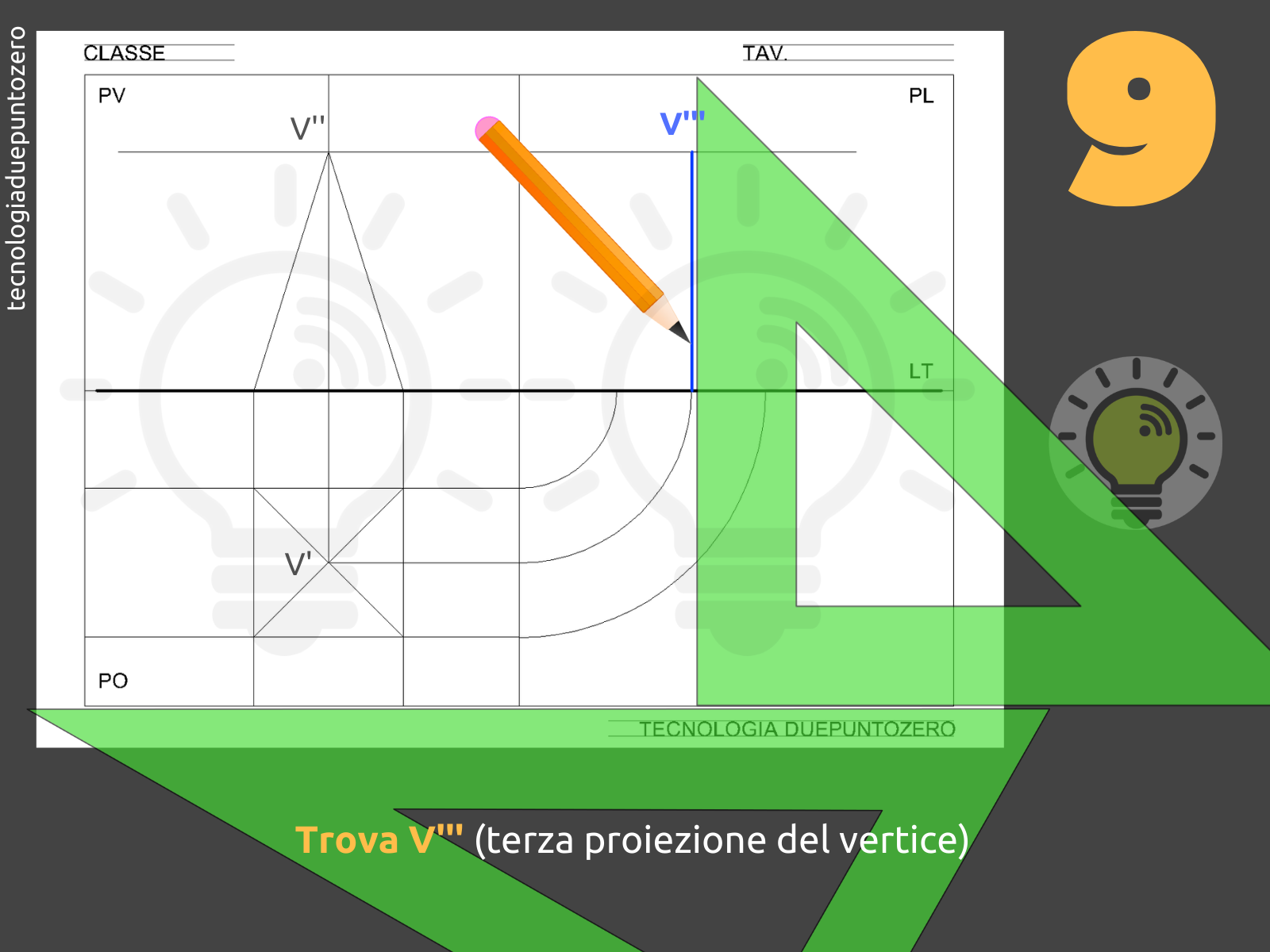

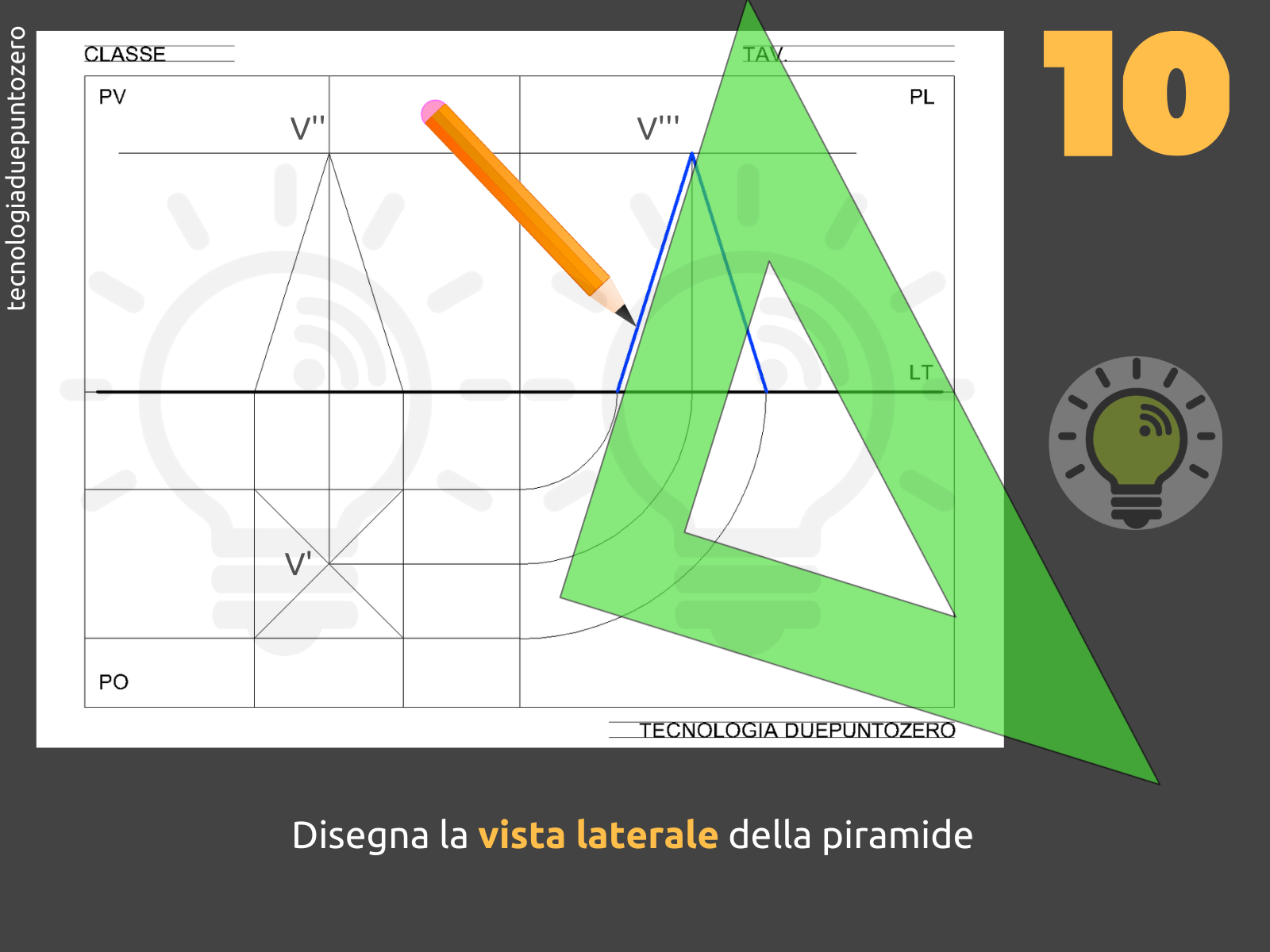

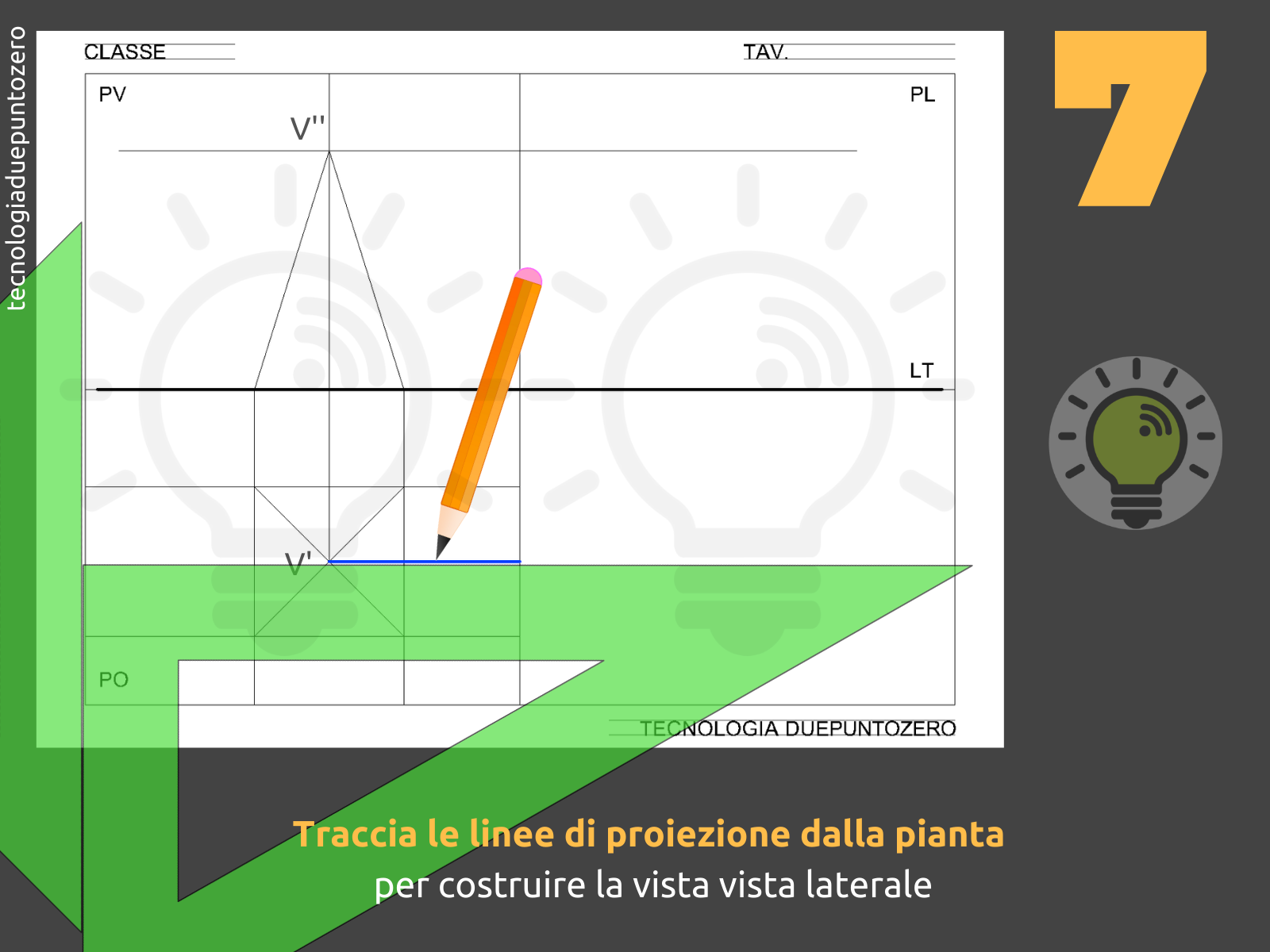

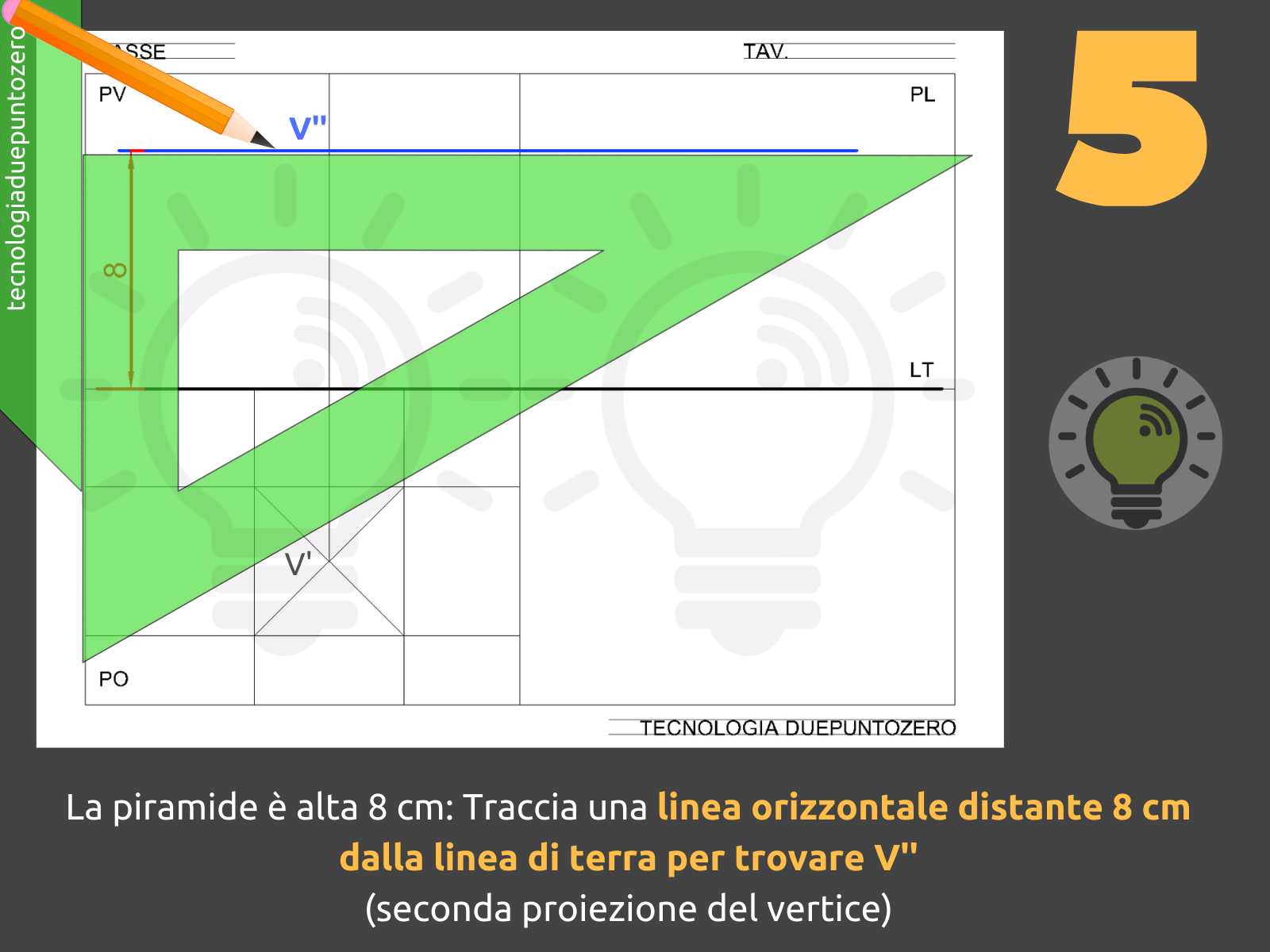

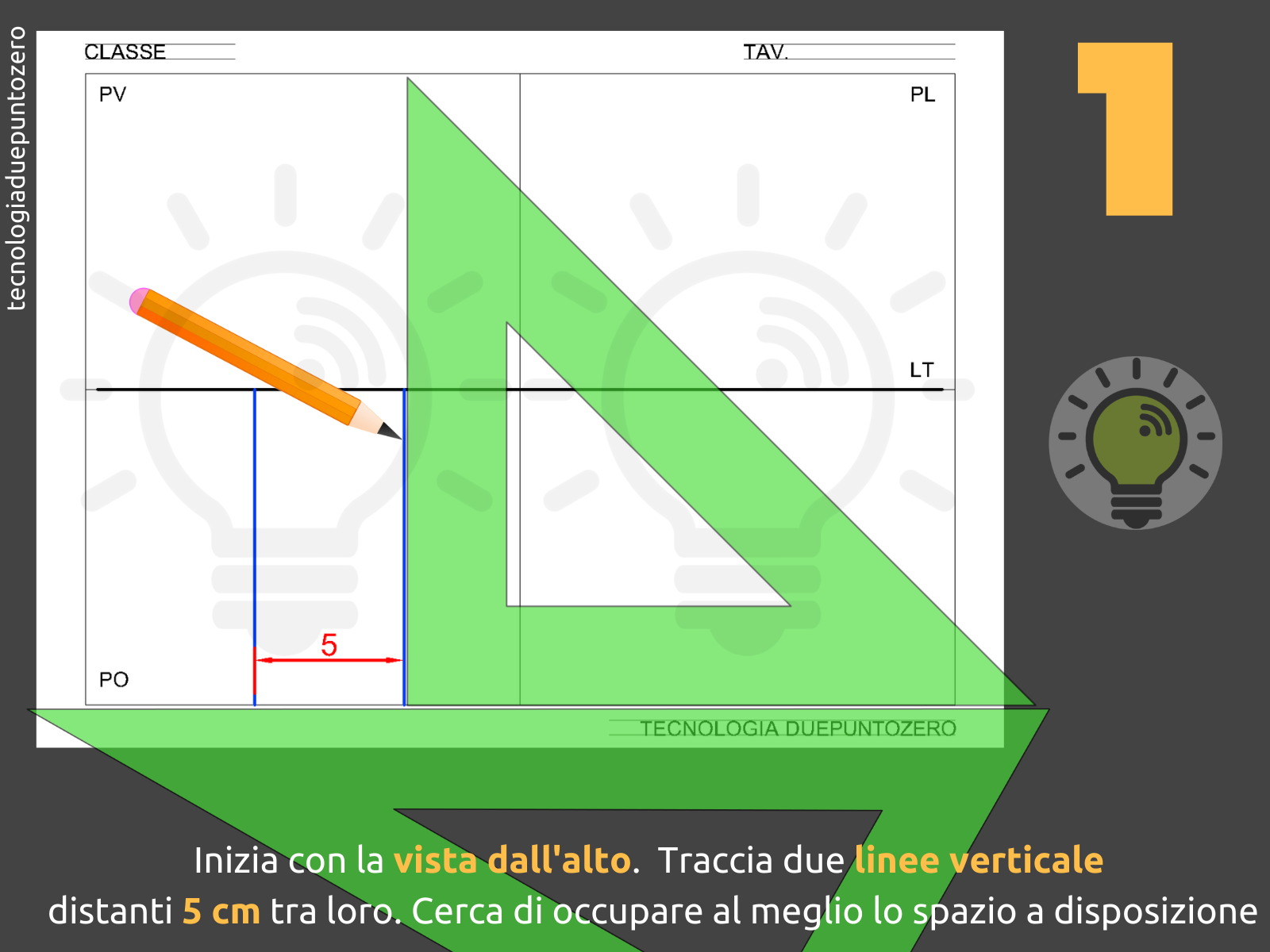

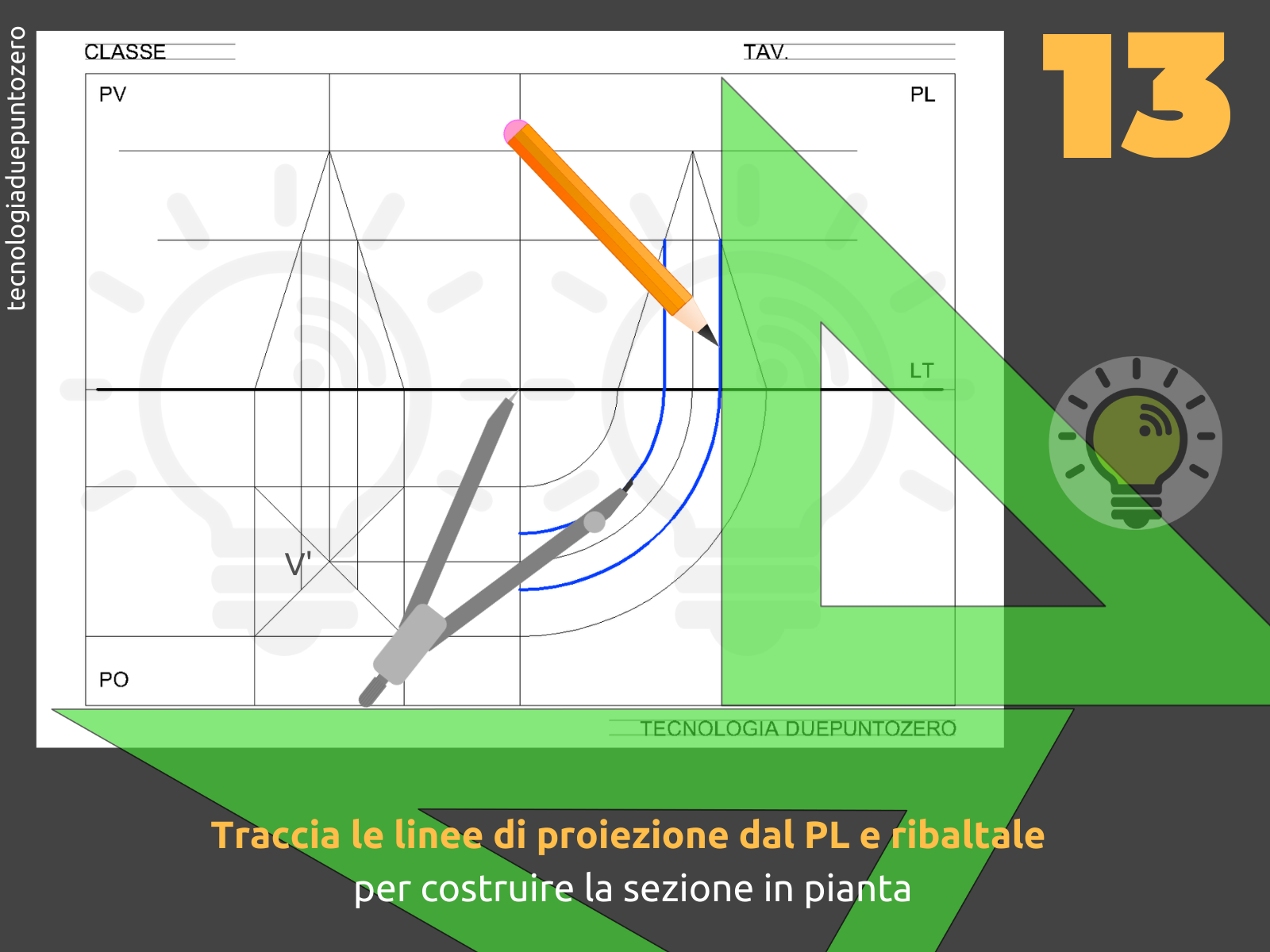

Alcuni consigli per l’esecuzione della tavola

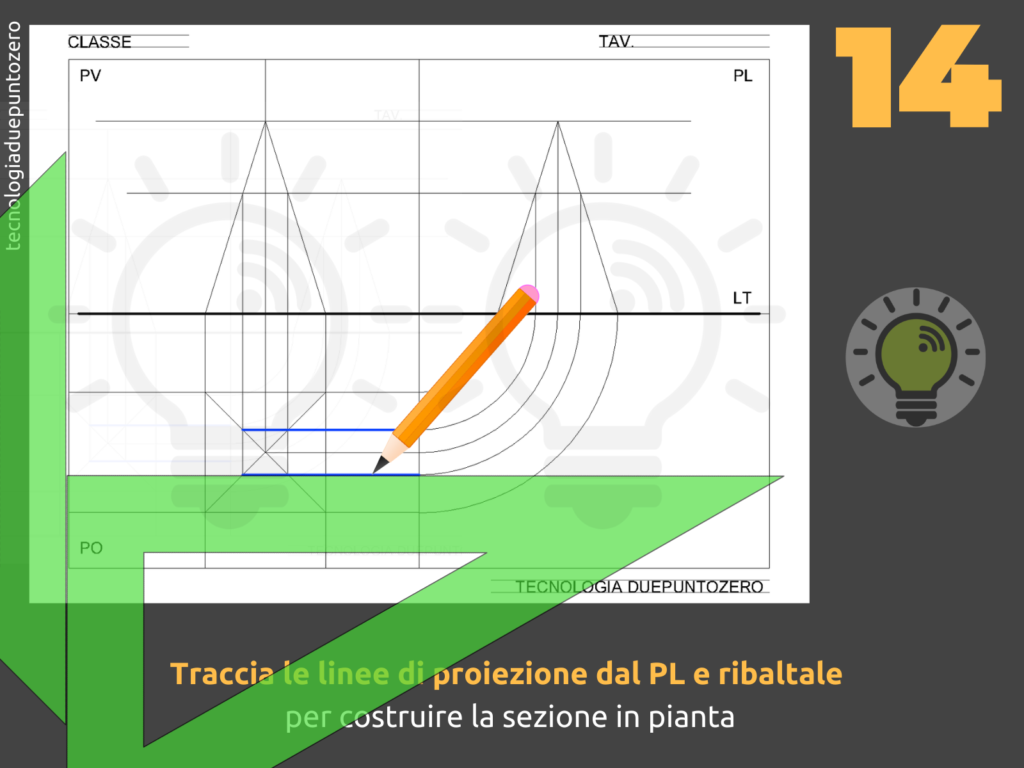

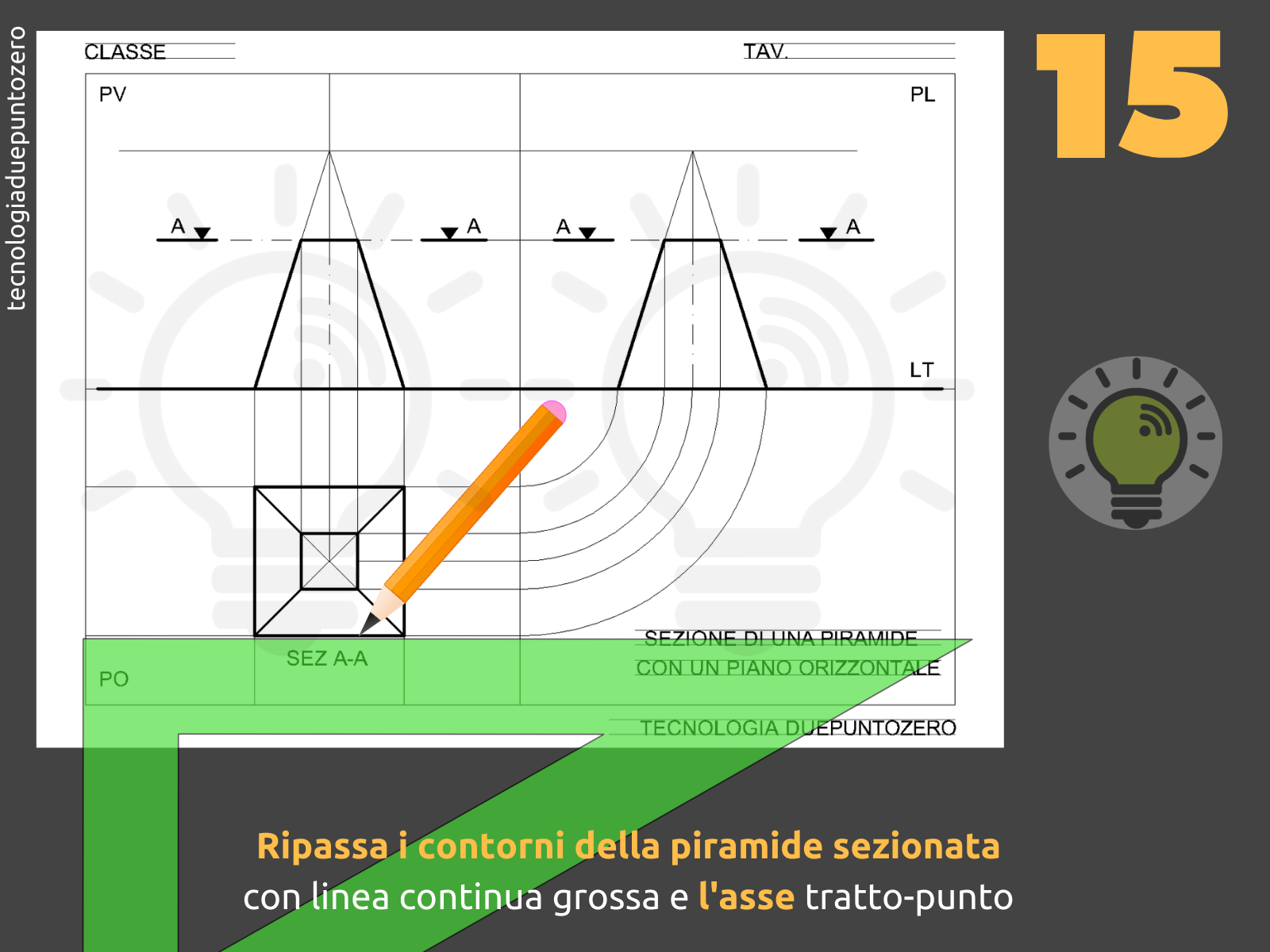

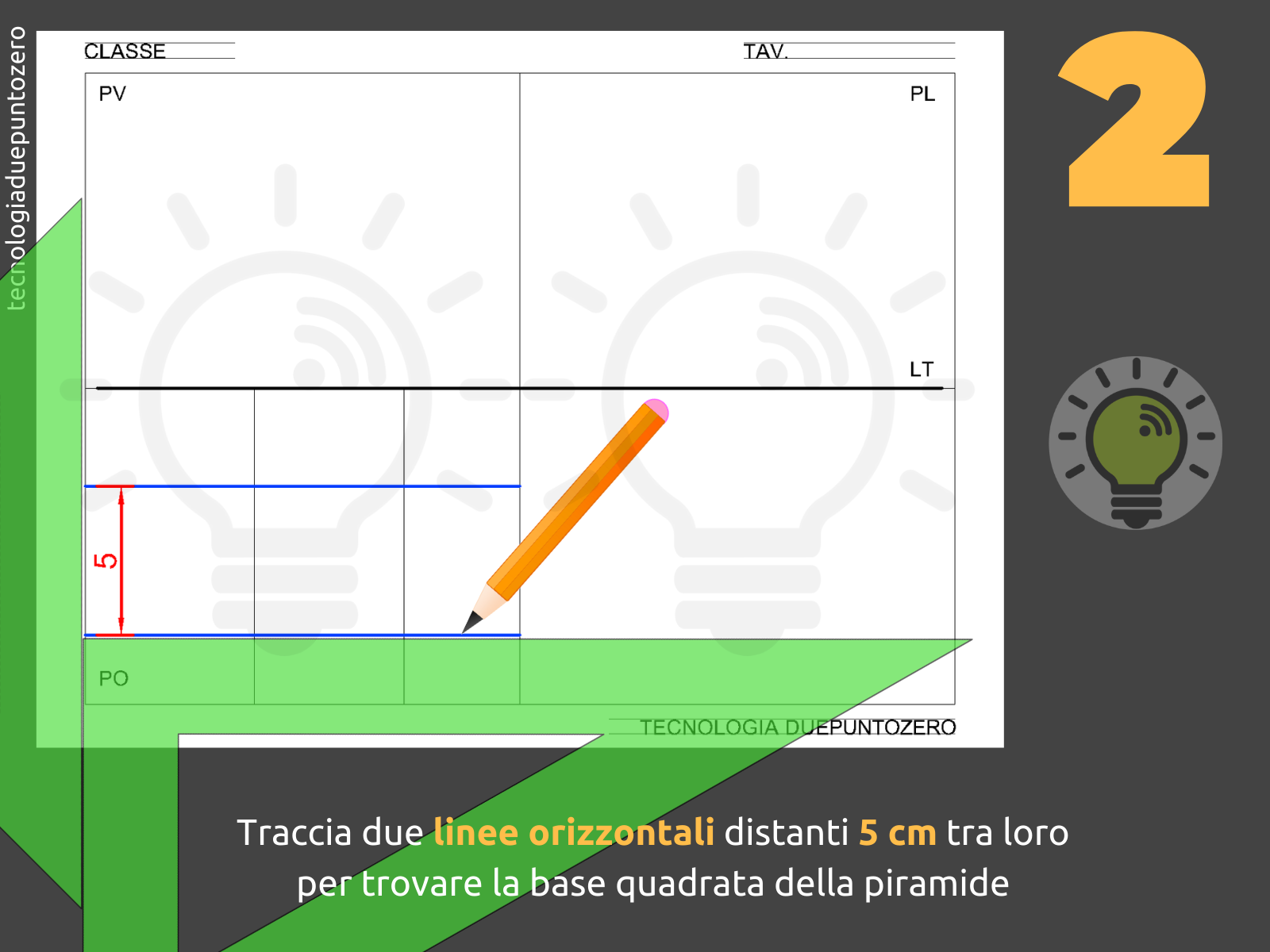

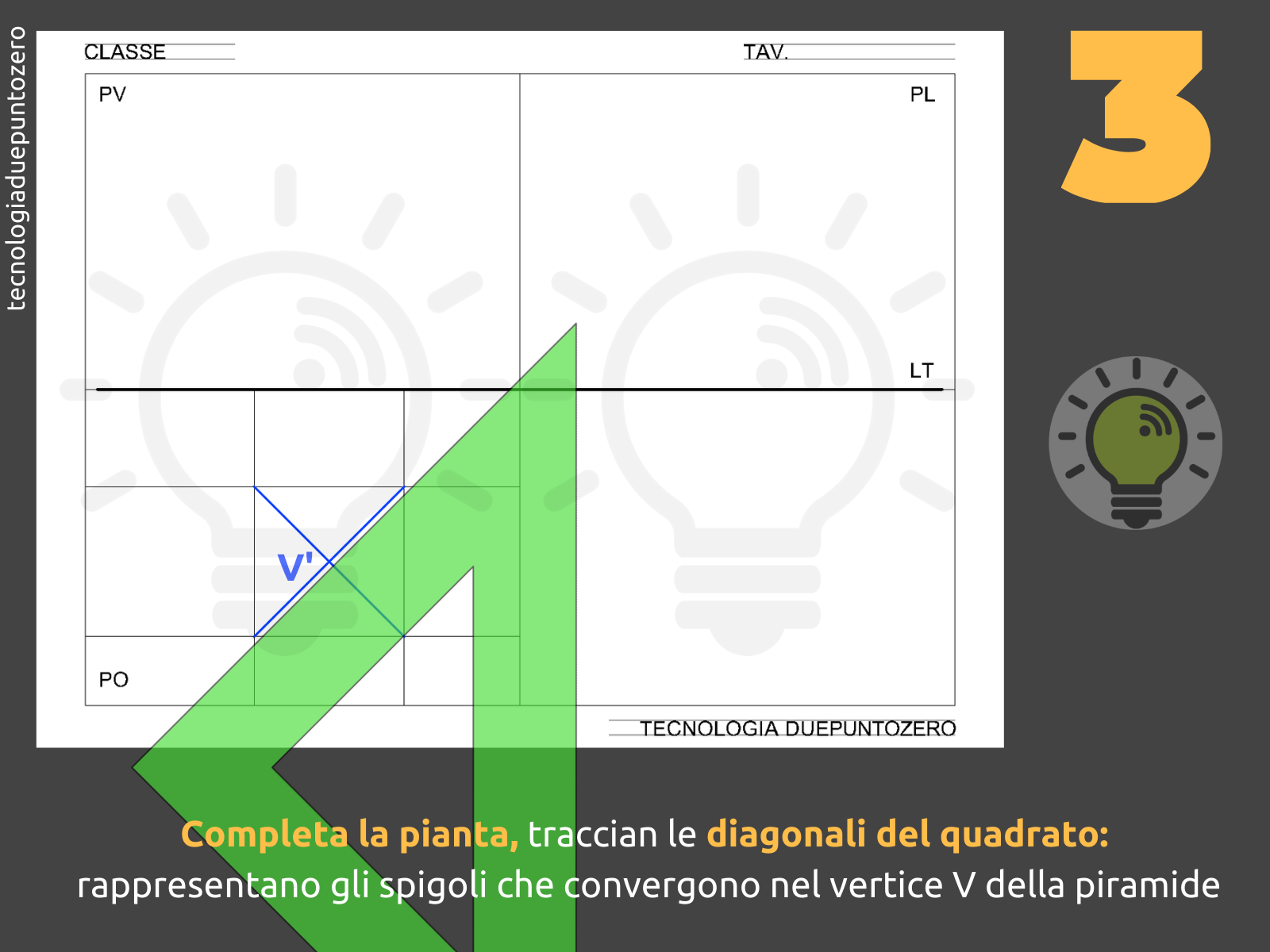

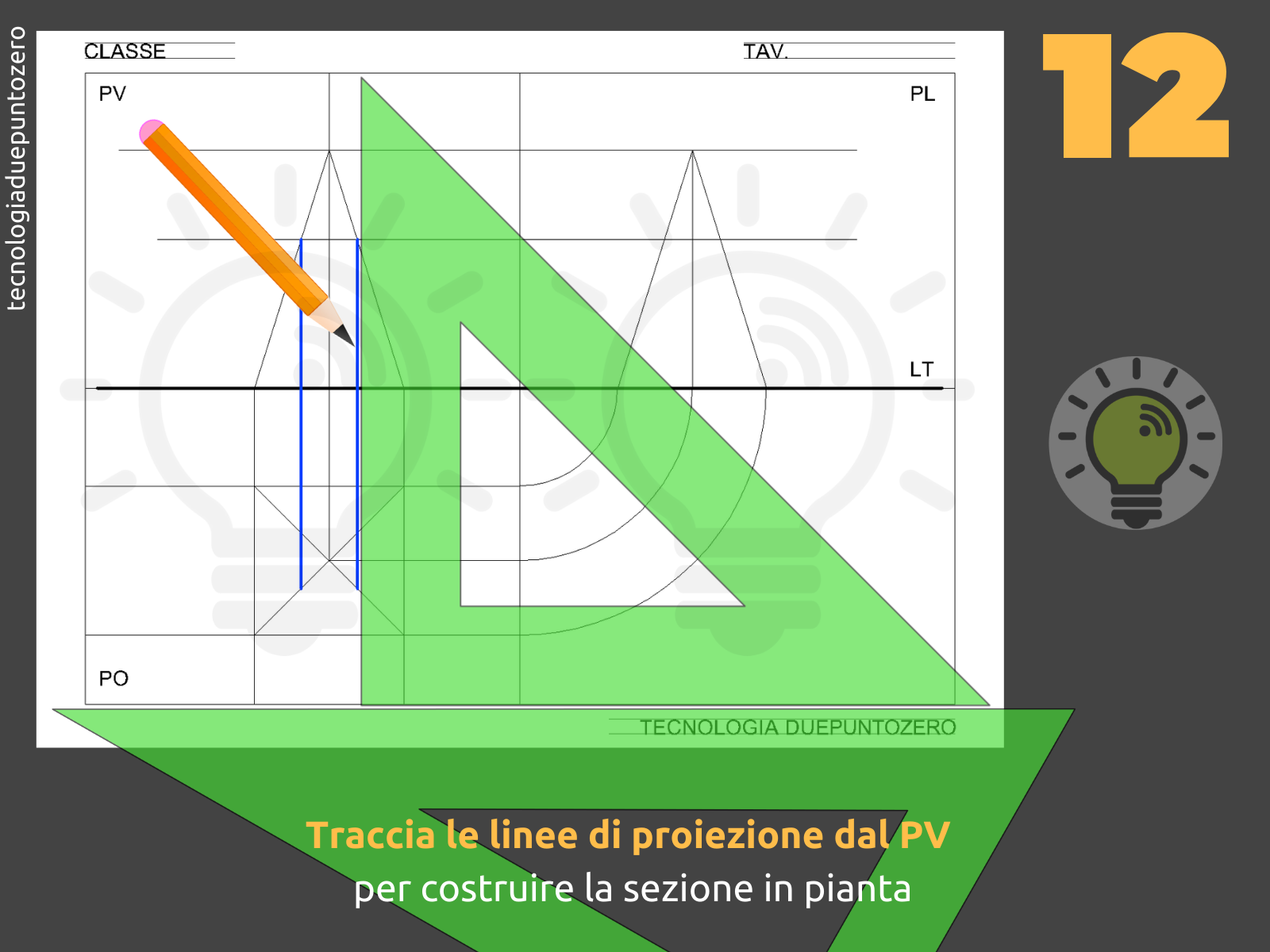

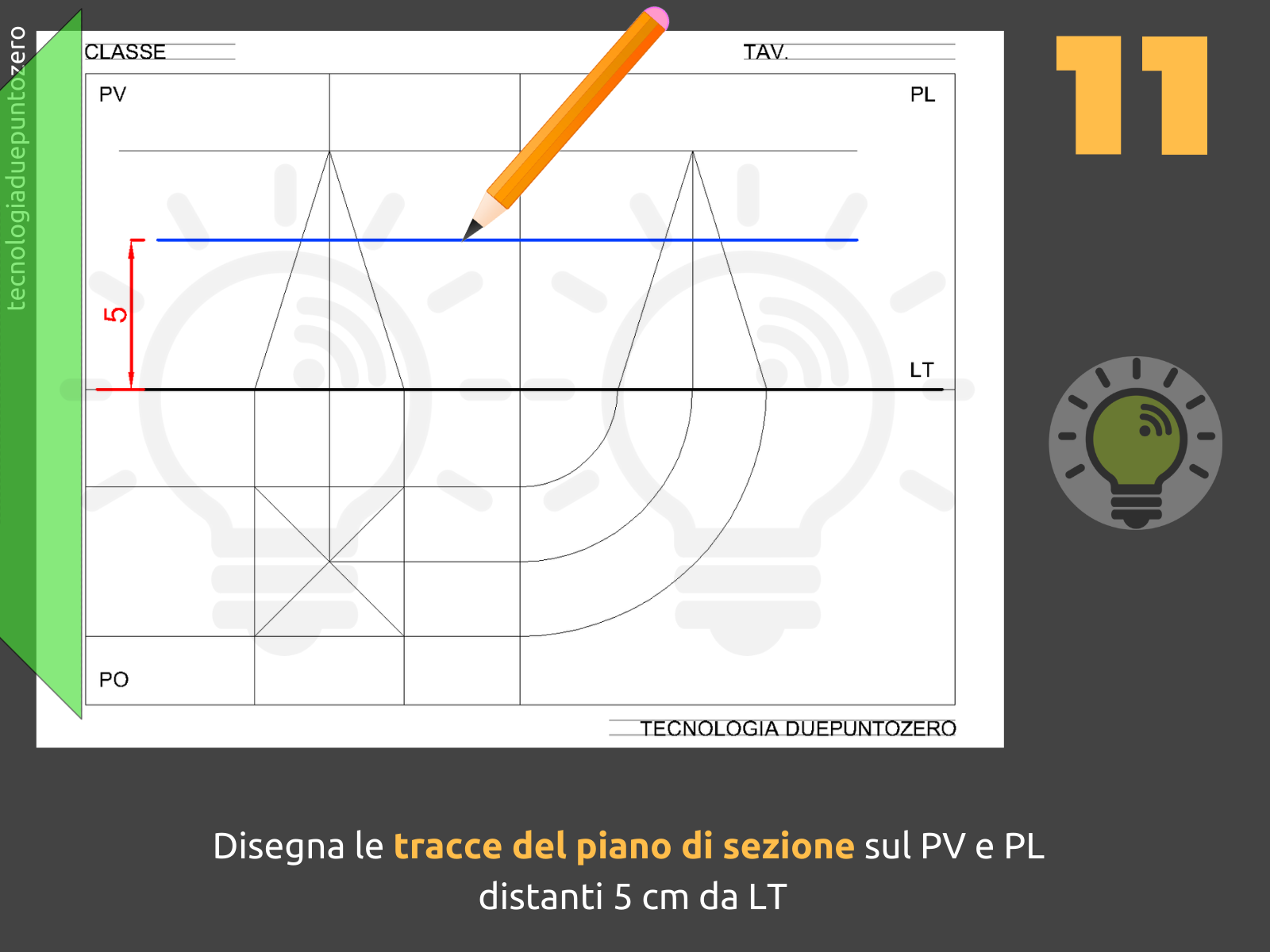

Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, anzichè prendere appunti scarica e stampa le seguenti  istruzioni passo-passo in formato pdf. Per risparmiare carta e toner, ti consiglio la stampa di 6 slides per pagina.
