Proiezione ortogonale di un parallelepipedo

In questa esercitazione disegneremo la proiezione ortogonale di un parallelepipedo poggiato sul PO con le facce parallele al PV e al PL.

Se può esserti utile per prendere appunti più rapidamente, scarica, stampa e incolla sul quaderno la tavola in formato pdf, annotandoci sopra ciò che ritieni importante)

In questo video del canale youtube Tecnologia DuepuntozeroProiezione Ortogonale di un paralellepipedo poggiato sul PO

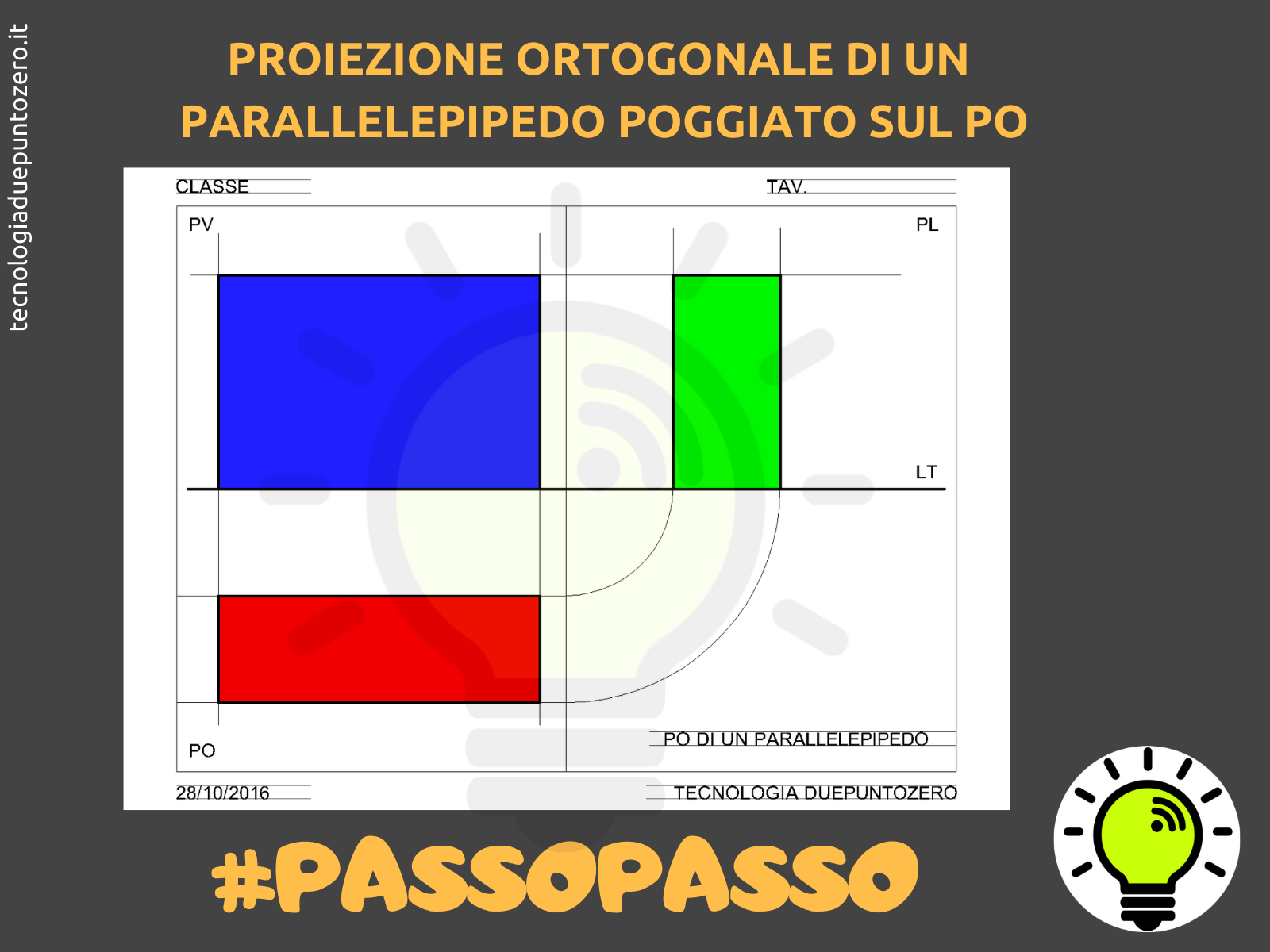

Ecco il risultato:

03_Parallelepipedo





Alcuni consigli per l’esecuzione della tavola

Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, scarica e stampa le seguenti  istruzioni passo-passo in formato pdf. Ti consiglio la stampa di 6 slides per foglio, per risparmiare inchiostro o toner!



Guarda lo slide show con le immagini che scorrono in automatico 👇🏽

Proiezione Ortogonale Parallelepipedo istruzioni passopasso_1

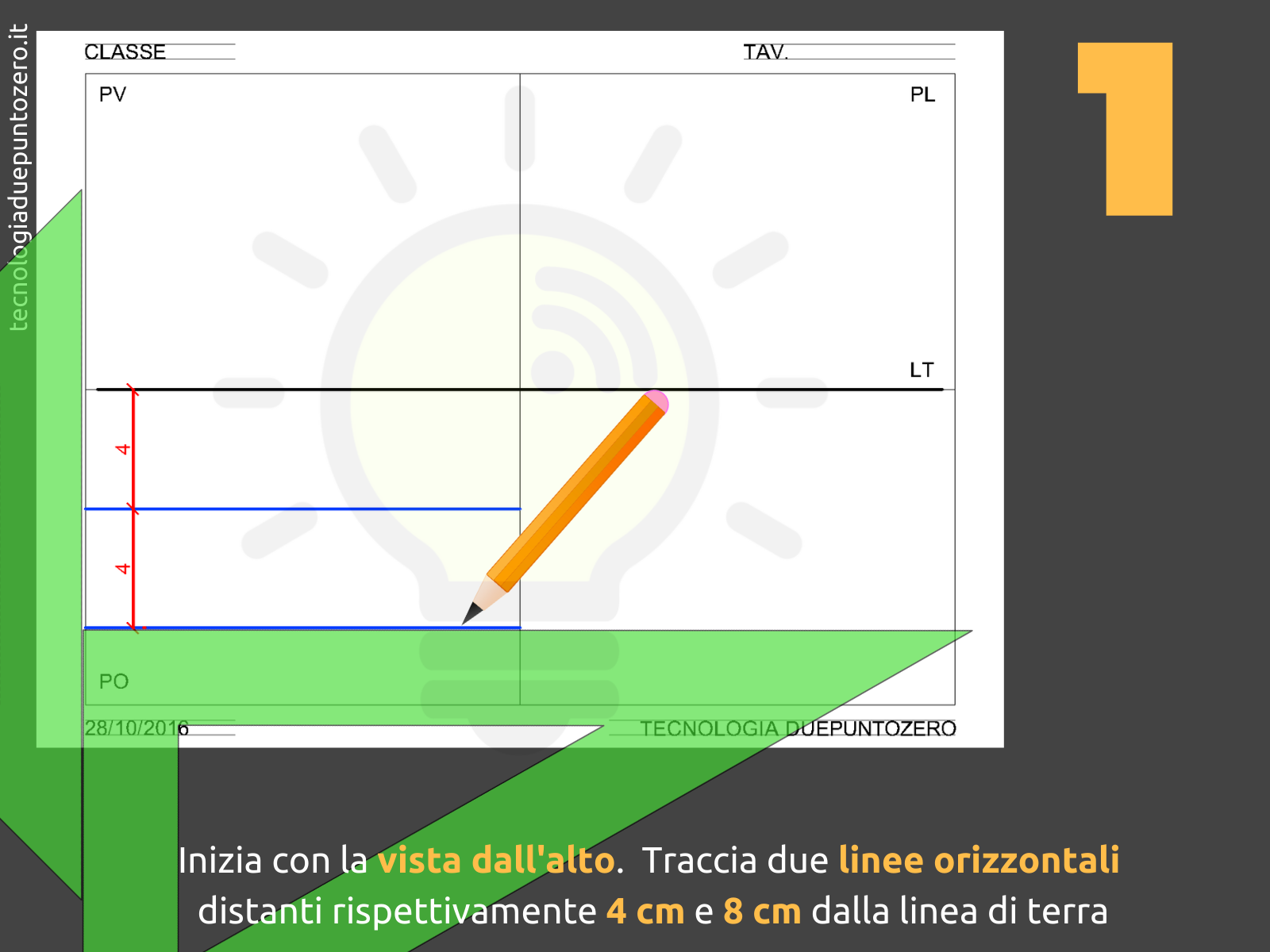

Proiezione Ortogonale Parallelepipedo istruzioni passopasso_2
Proiezione Ortogonale Parallelepipedo istruzioni passopasso_3

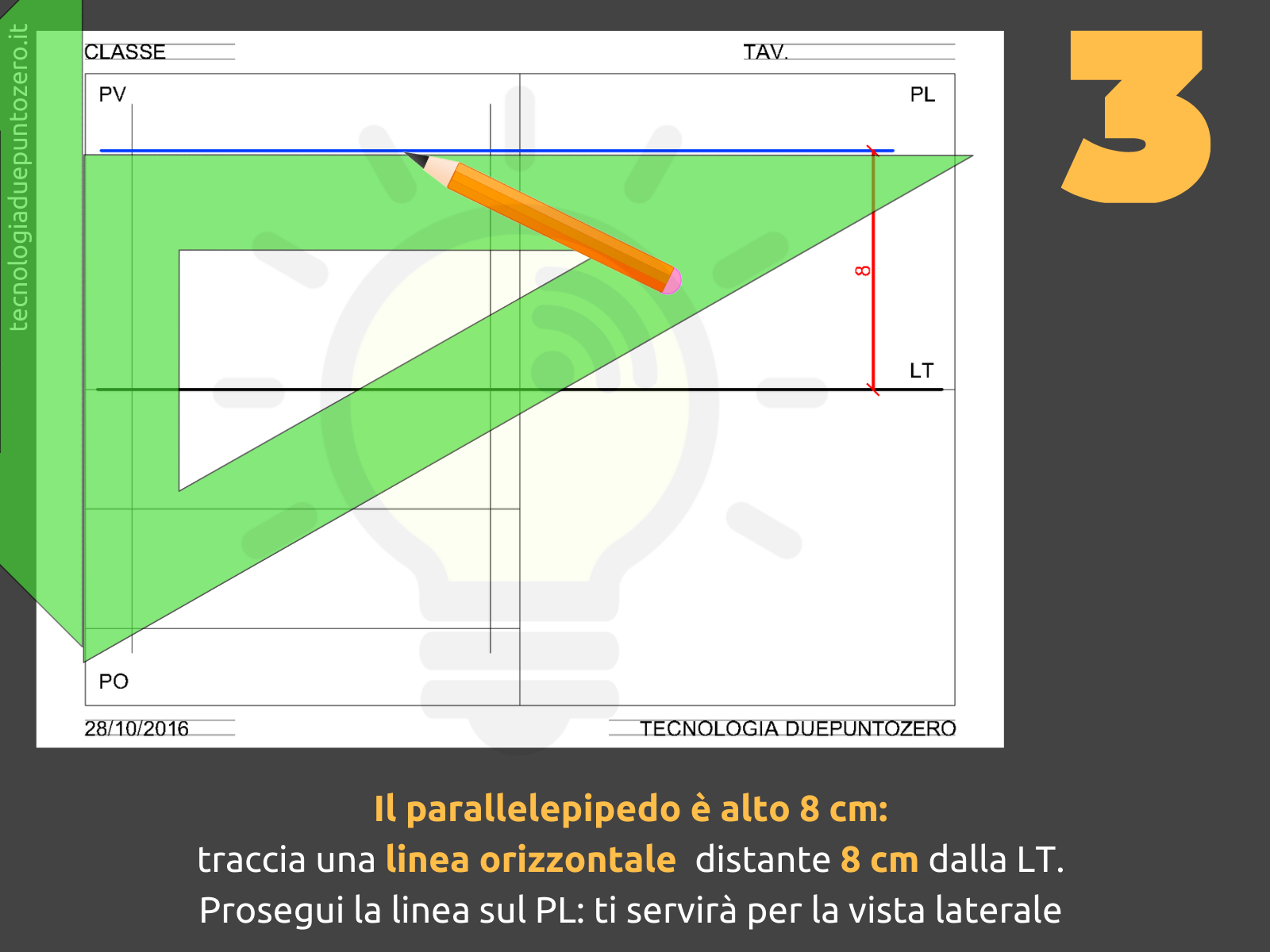

Proiezione Ortogonale Parallelepipedo istruzioni passopasso_4

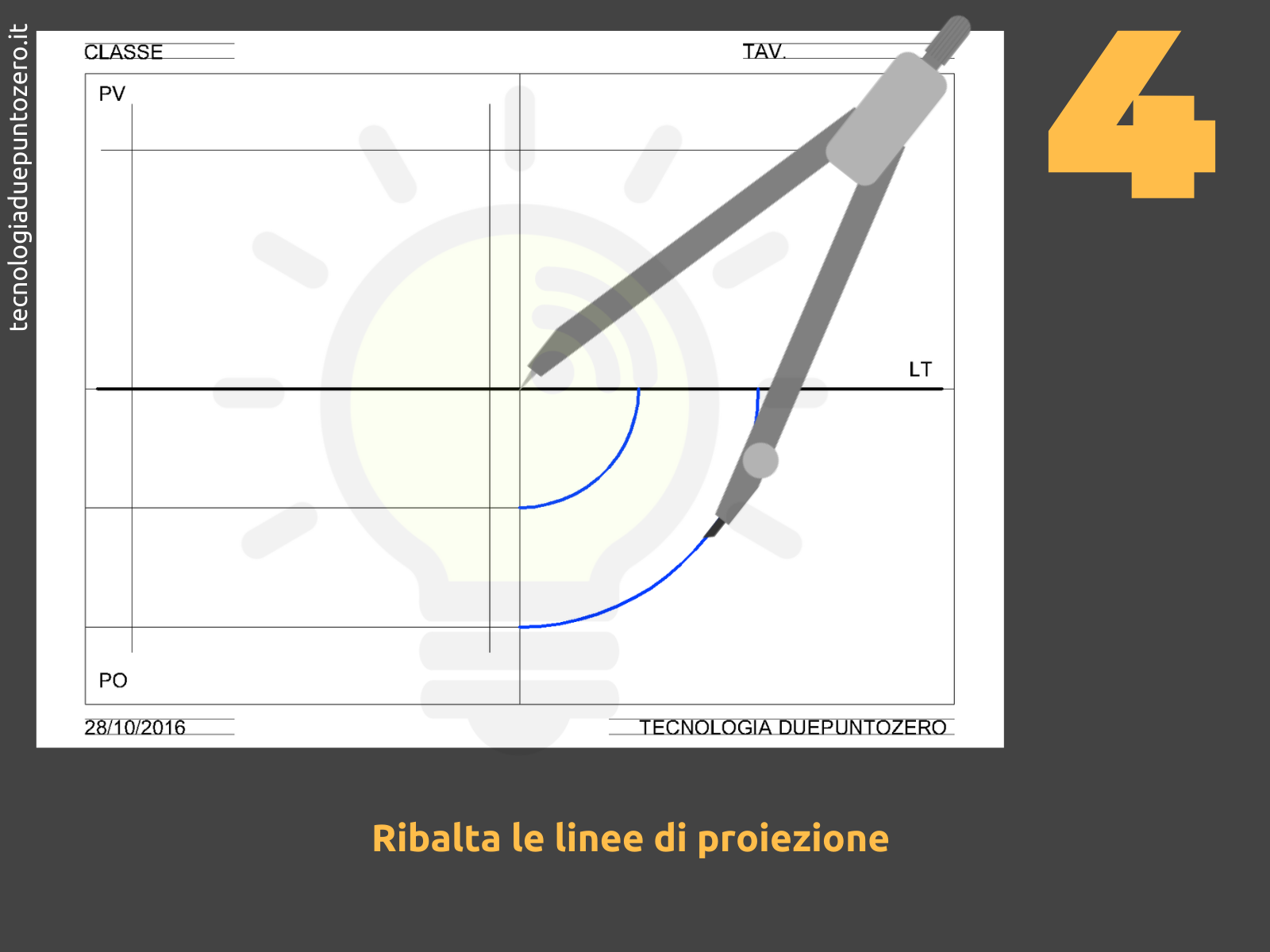

Proiezione Ortogonale Parallelepipedo istruzioni passopasso_5

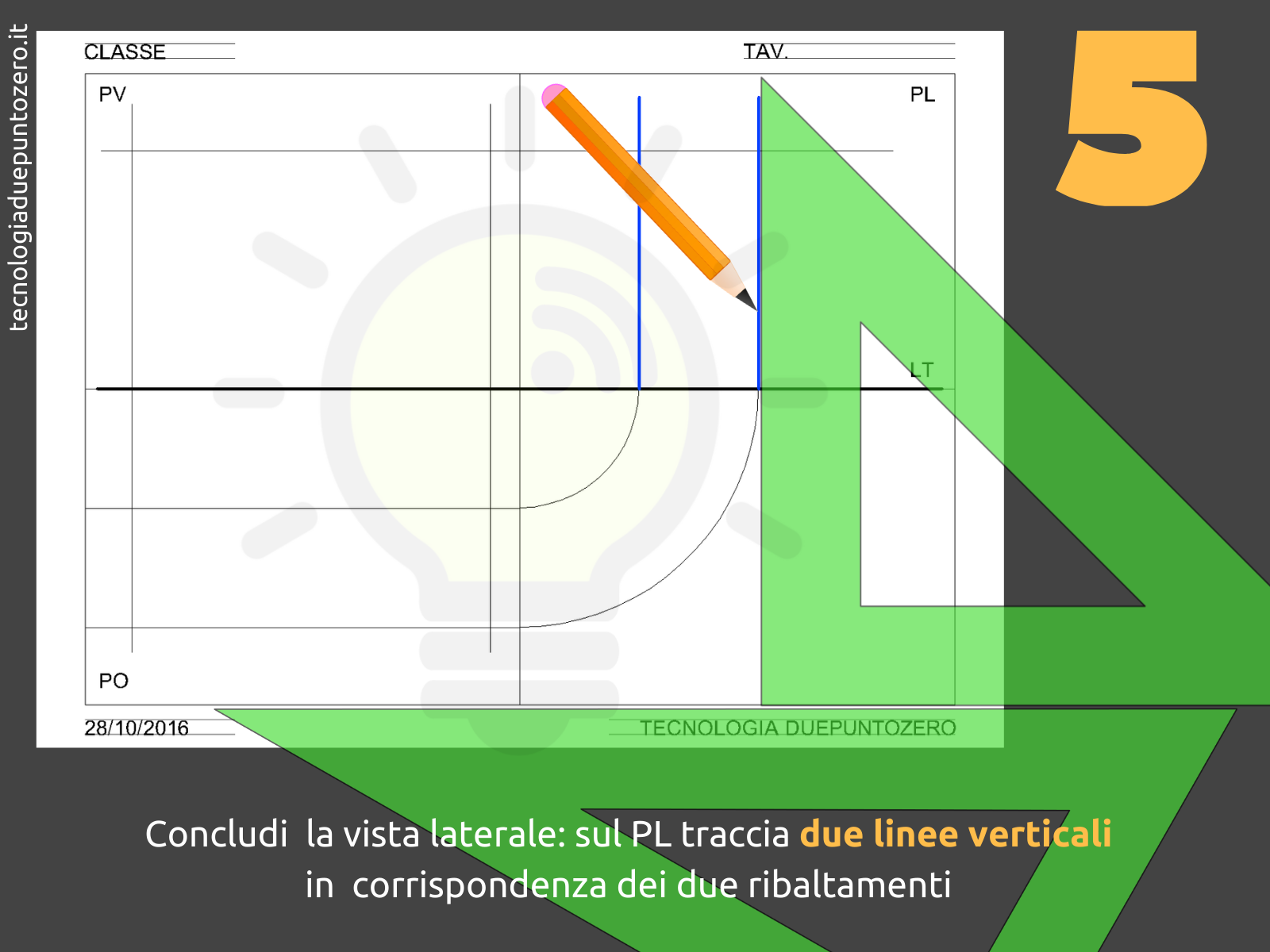

Proiezione Ortogonale Parallelepipedo istruzioni passopasso_6

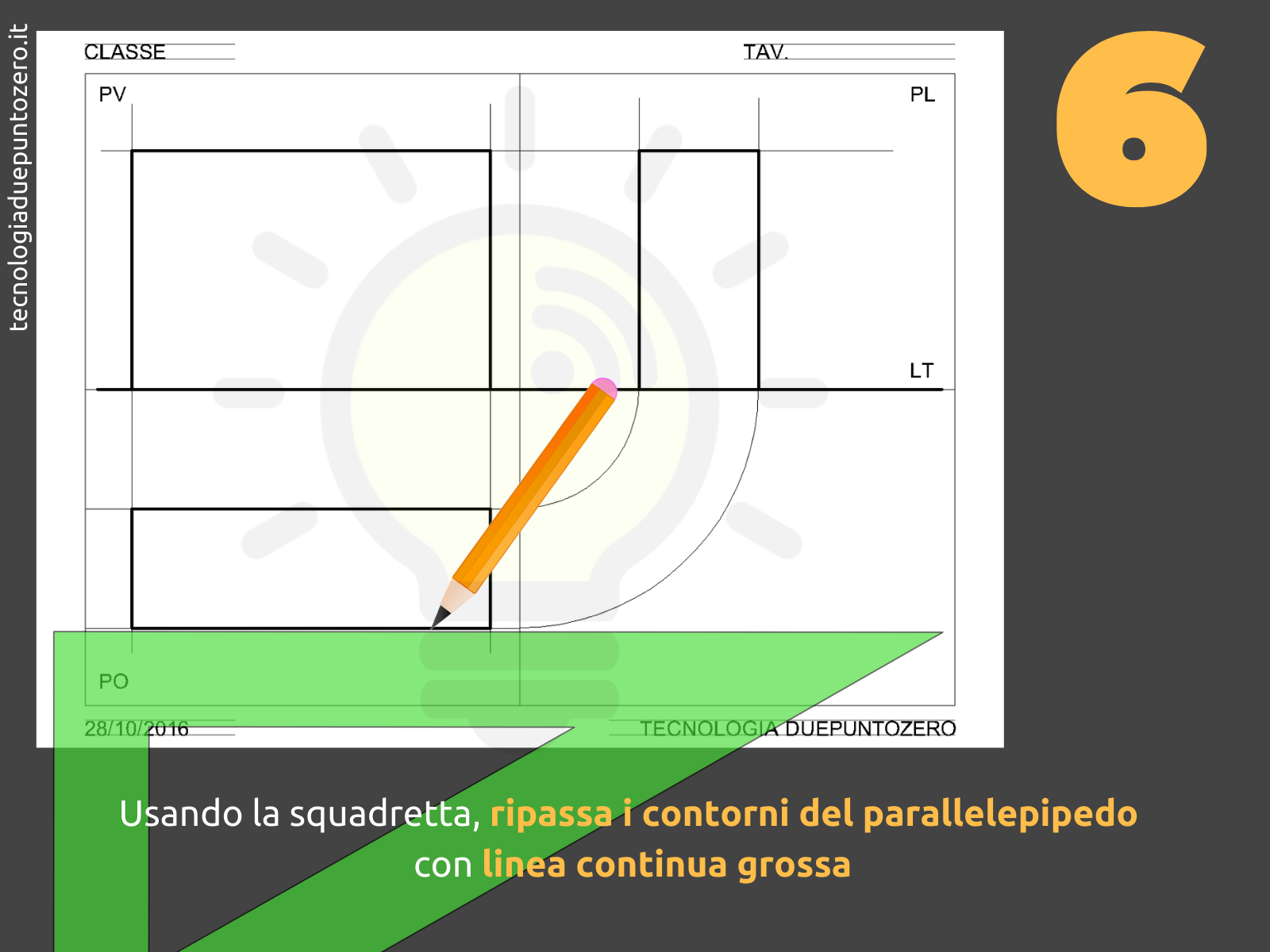

Proiezione Ortogonale Parallelepipedo istruzioni passopasso_7

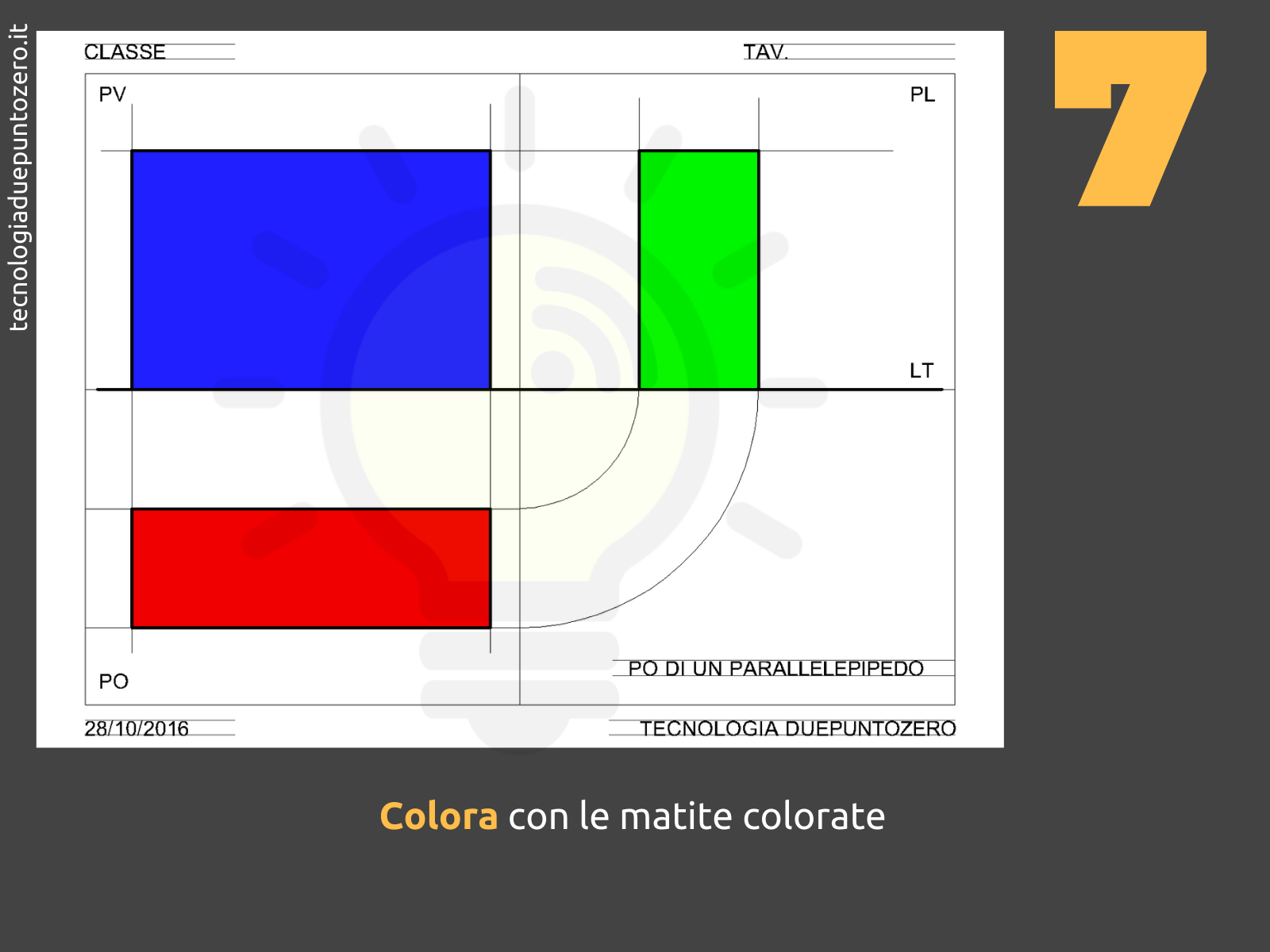

Proiezione Ortogonale Parallelepipedo istruzioni passopasso_8
previous arrowprevious arrow
next arrownext arrow
Shadow



Oppure guarda le immagini una ad una 👇🏽
