La turbina a vapore è una motore termico a combustione esterna, che trasforma energia termica (cioè calore) in energia meccanica rotante.
La turbina a vapore utilizza vapore d’acqua ad alta pressione e temperatura prodotto in una caldaia per far ruotare una serie di pale montate su un albero rotante. La rotazione dell’albero motore è poi impiegata per produrre lavoro meccanico o energia elettrica.
Questa macchina ha avuto un ruolo fondamentale nello sviluppo industriale del XX secolo, diventando il cuore di molte centrali termoelettriche, di impianti industriali e di grandi navi.

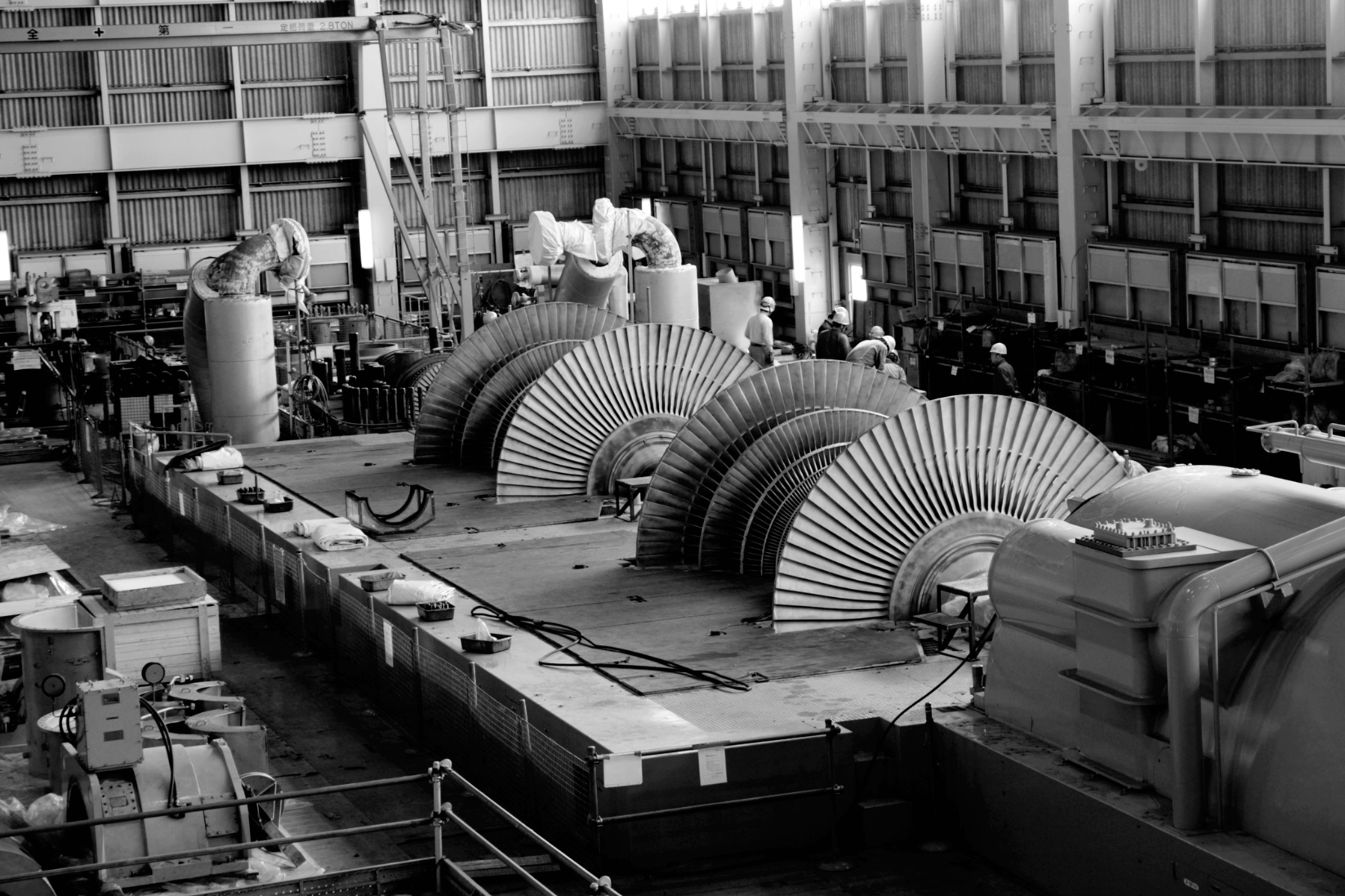

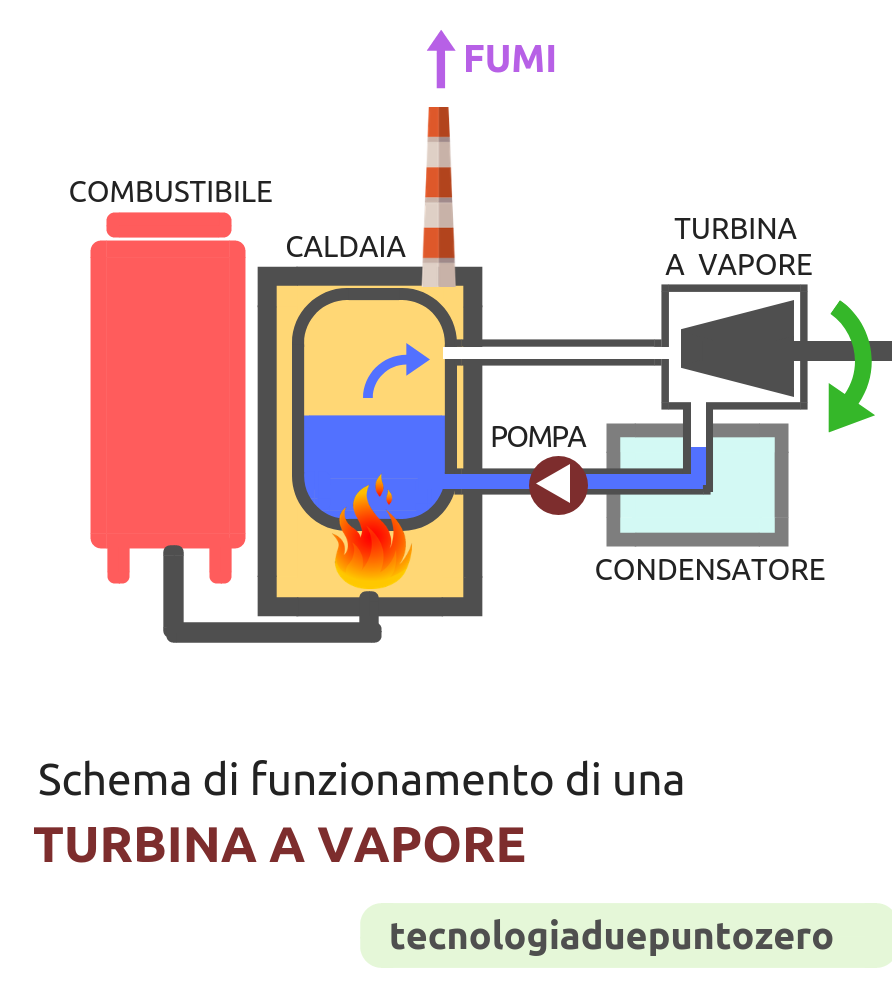

Scarica lo schema di funzionamento dei motori termici a combustione esterna in formato pdf
schema Motori termici COMBUSTIONE ESTERNA
Ecco un video semplice in francese, con sottotitoli in italiano, che mostra il funzionamento della turbina a vapore:
Esercizi interattivi
Combustibili utilizzati
Il vapore necessario per far funzionare la turbina viene prodotto riscaldando l’acqua in una caldaia. I combustibili più utilizzati nelle turbine a vapore sono:
-
Carbone: ancora diffuso nelle centrali termoelettriche tradizionali.
-
Gas naturale: sempre più utilizzato per la maggiore efficienza e minore impatto ambientale.
-
Energia nucleare: il calore deriva dalla fissione nucleare, senza combustione.
-
Olio combustibile: meno comune oggi, usato in passato in alcune centrali e grandi navi.
Principio di funzionamento
Il vapore prodotto dal riscaldamento dell’acqua contiene energia termica e pressione, e si espande e trasferendo parte della propria energia alla turbina, sottoforma di energia meccanica. La turbina sfrutta questo processo:
-
Produzione del vapore: l’acqua nella caldaia diventa vapore ad alta temperatura e pressione.
-
Espansione attraverso la turbina: il vapore attraversa un insieme di ugelli e pale sul rotore, cedendo energia e facendo ruotare l’albero.
-
Rotazione dell’albero: la rotazione può alimentare un generatore elettrico o altri organi meccanici.
-
Condensazione: il vapore esausto viene condensato in acqua e reimmesso nella caldaia, pertanto non si hanno scambi di fluido con l’esterno.
Il ciclo ideale che descrive questo processo è il ciclo di Rankine, alla base di tutte le turbine moderne.
Componenti principali
-
Caldaia: trasforma l’acqua in vapore grazie a una fonte di calore (combustione di carbone, gas, energia nucleare, ecc.).
-
Turbina: include ugelli e pale, il rotore e l’albero di rotazione collegato al generatore o al macchinario da azionare.
-
Condensatore: trasforma il vapore esausto in acqua, da reintrodurre nella caldaia, chiudendo il ciclo.
Applicazioni
Le turbine a vapore si usano in:
-
Centrali elettriche: azionano generatori per produrre corrente.
-
Industria: muovono pompe, compressori e macchinari continui.
-
Navi: specialmente nel XX secolo, per grandi navi da guerra e transatlantici.
Vantaggi
Essendo una macchina rotativa, la turbina a vapore non necessita di alcun organo meccanico per trasformare il moto alternativo in rotativo. Grazie ai migliori rendimenti e alle dimensioni più compatte, ha progressivamente sostituito la macchina a vapore a pistoni nelle centrali e negli impianti industriali.
Rispetto alle macchine a pistone tradizionali, la turbina:
-
ha maggiore efficienza termica, soprattutto negli impianti grandi;
-
possiede meno parti in movimento alternate, quindi meno usura;
-
permette la rotazione diretta senza conversione del moto alternato.
Conclusione
La turbina a vapore è uno dei pilastri della tecnologia energetica moderna, capace di convertire efficacemente il calore in lavoro rotante. Ancora oggi è essenziale nelle centrali ad alto rendimento e in molte applicazioni industriali.
