Proiezione Ortogonale di un prisma esagonale

In questa esercitazione disegneremo la Proiezione Ortogonale di un prisma a base esagonale poggiato sul PO.

Guarda questo video del canale youtube Tecnologia Duepuntozero con l’animazione 3d del prisma nel Triedro di Monge. Se può esserti utile, scarica la tavola in formato pdf.

Ecco il risultato:

Alcuni consigli per l’esecuzione della tavola

Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, scarica le seguenti  istruzioni passo-passo in formato pdf

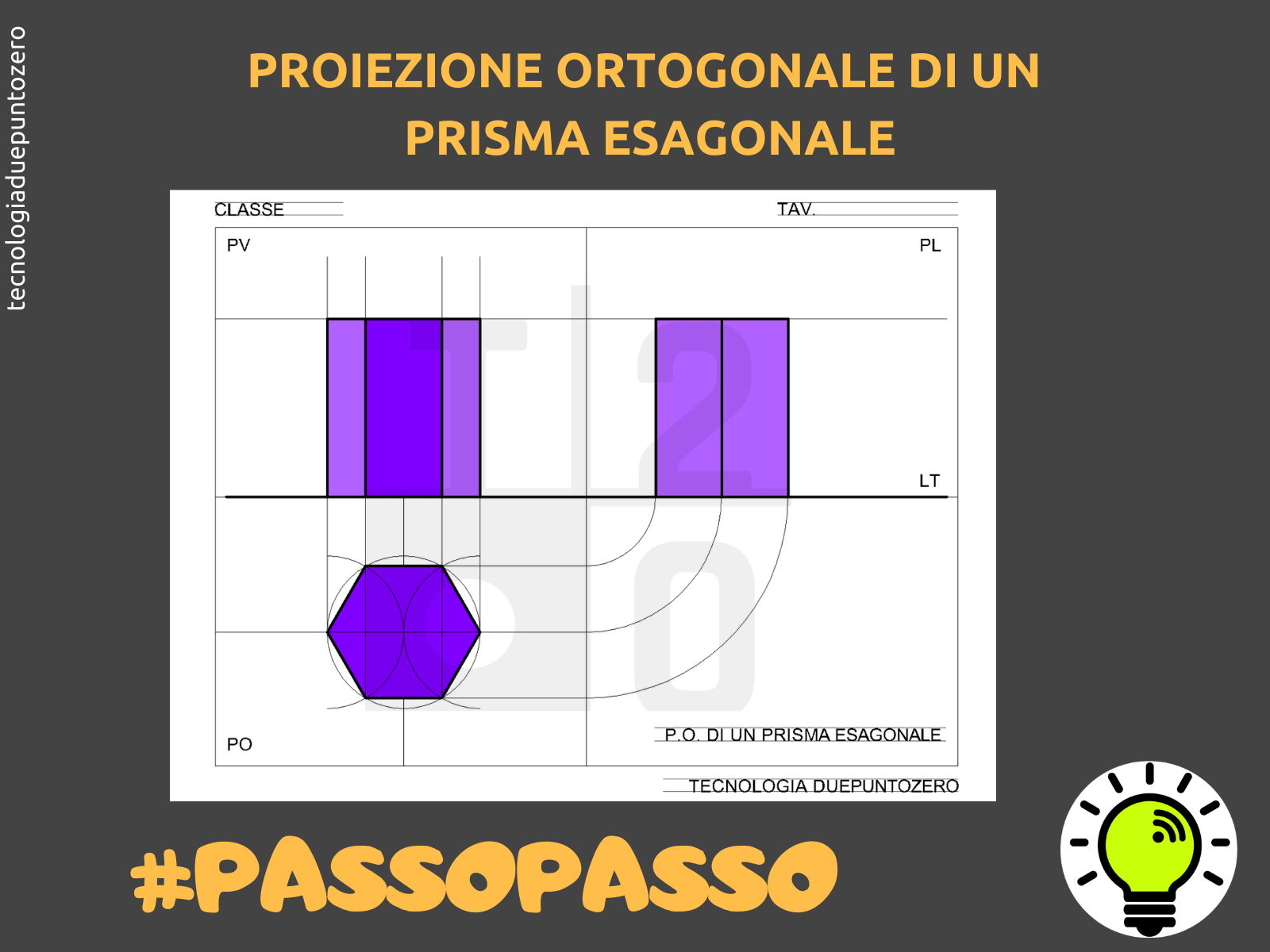

Proiezione-Ortogonale-prisma-esagonale-PASSOPASSO-ISTRUZIONI

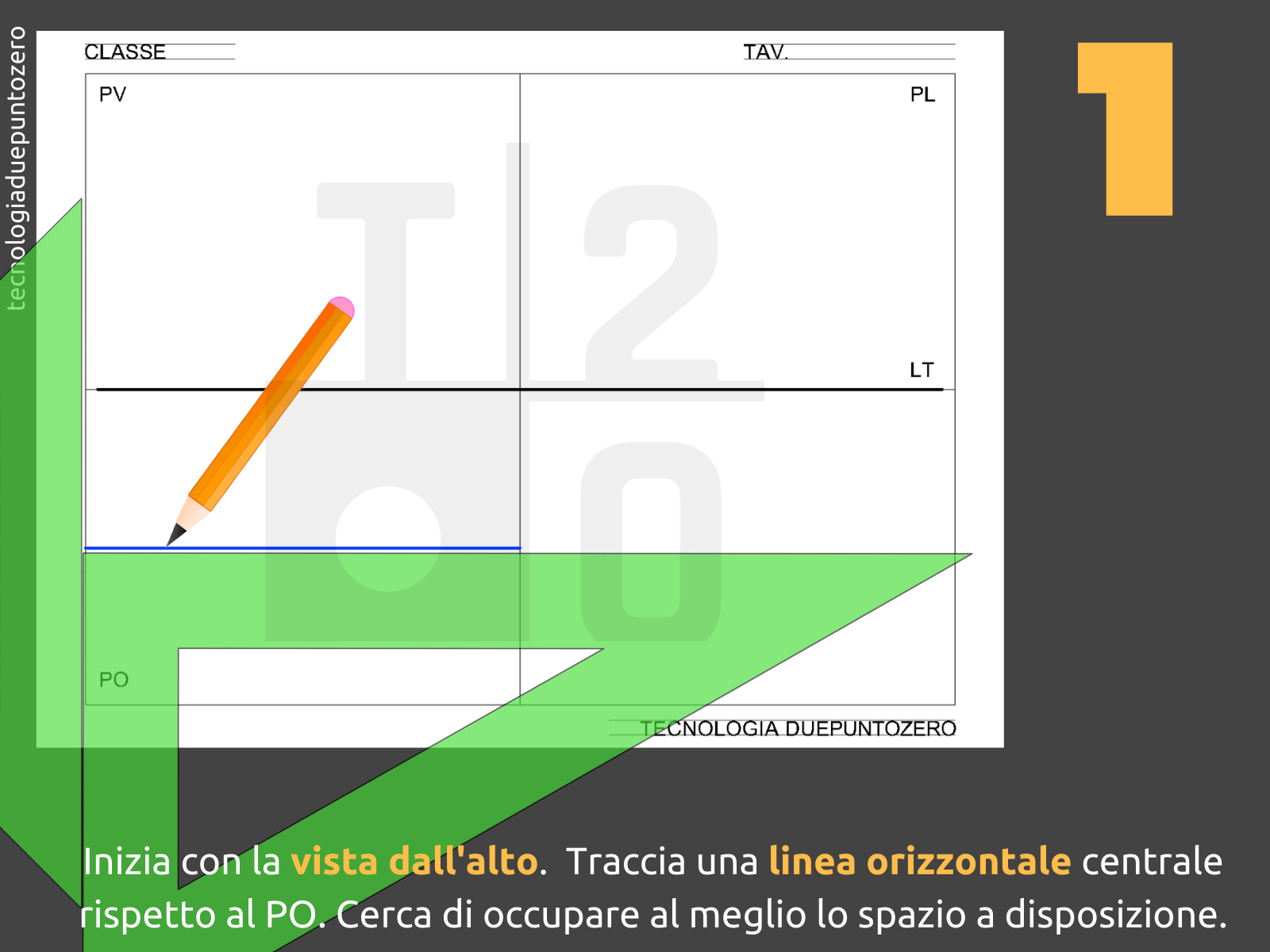

Proiezione Ortogonale prisma esagonale_01

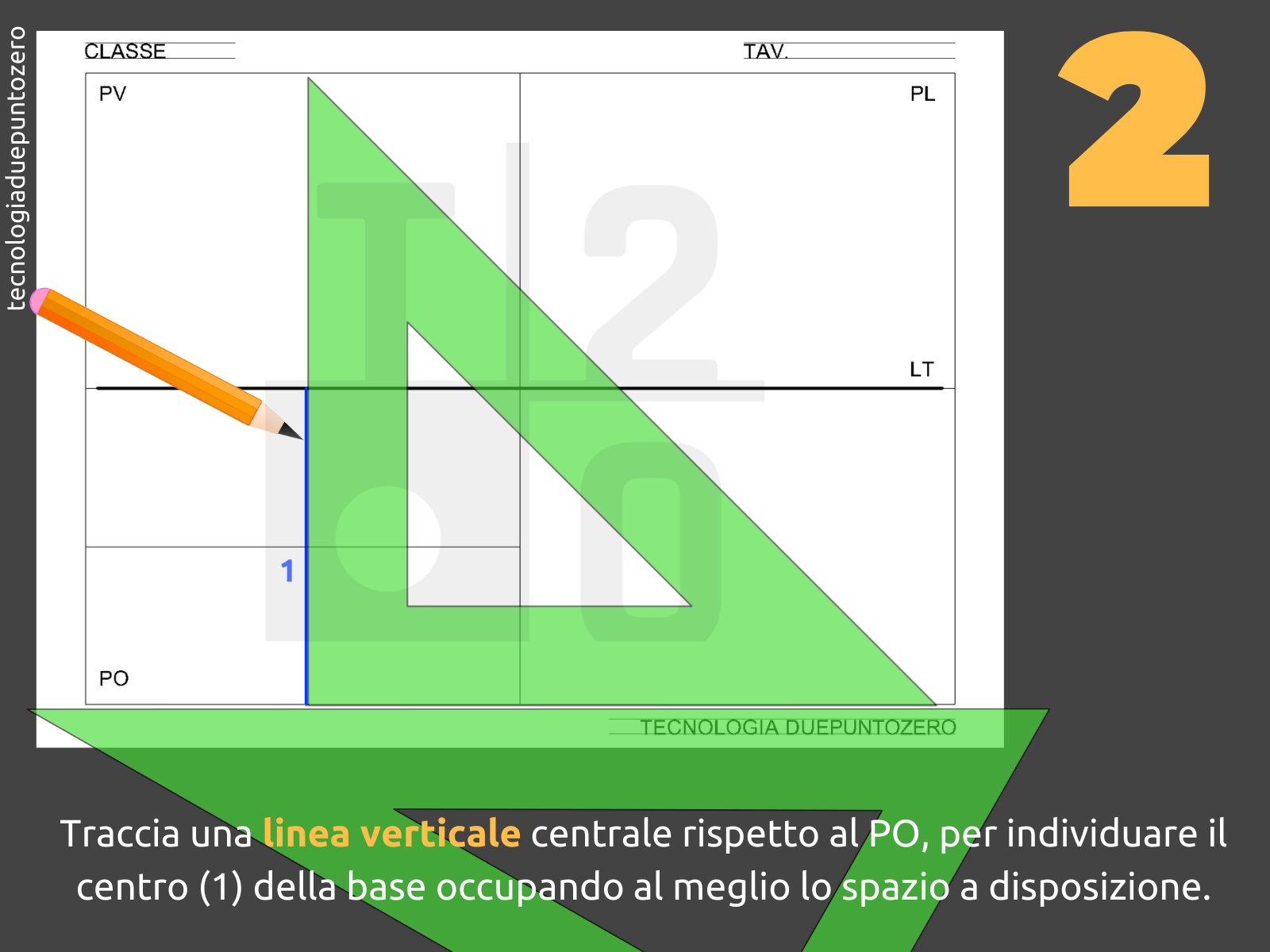

Proiezione Ortogonale prisma esagonale_02

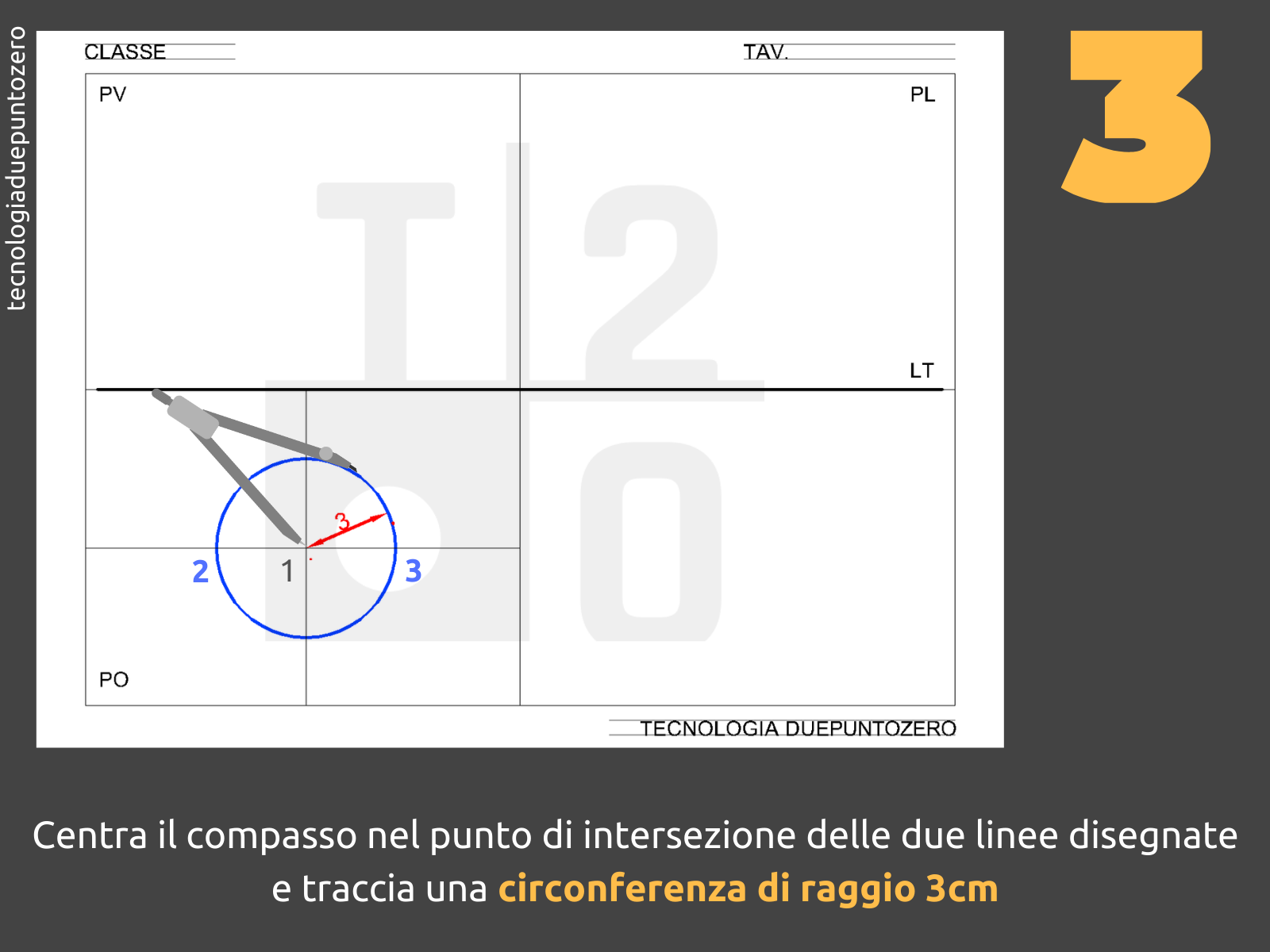

Proiezione Ortogonale prisma esagonale_03

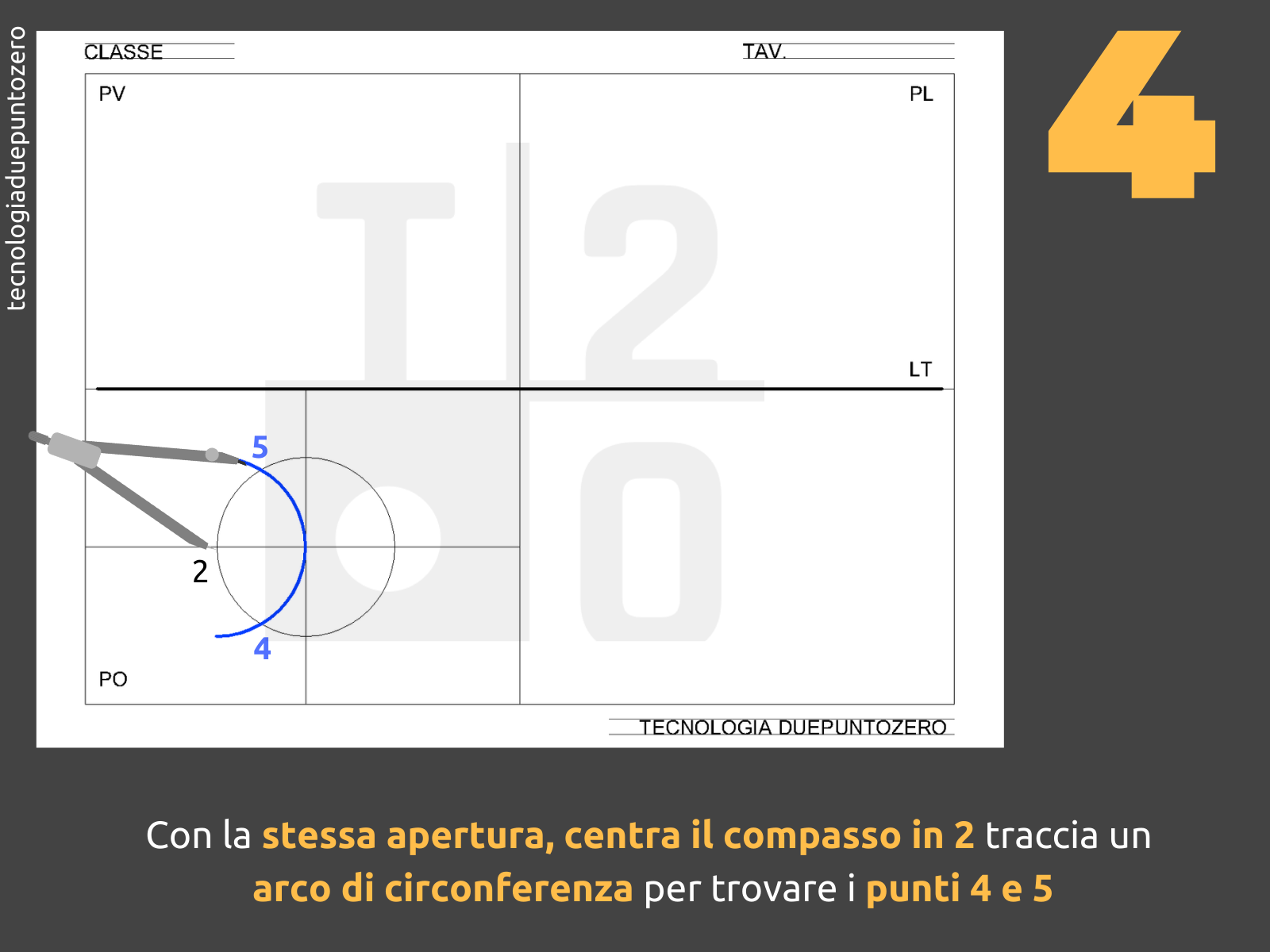

Proiezione Ortogonale prisma esagonale_04

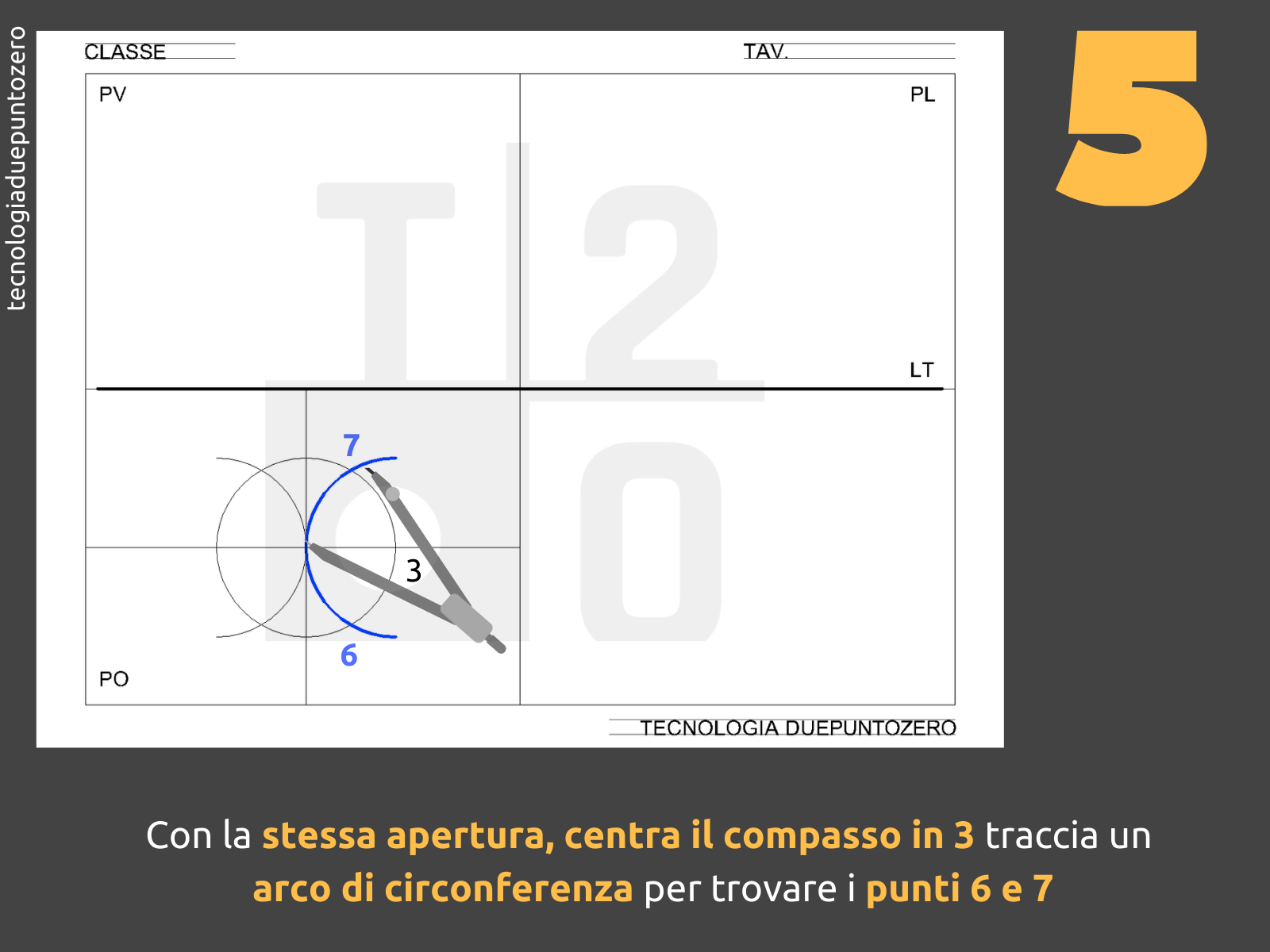

Proiezione Ortogonale prisma esagonale_05

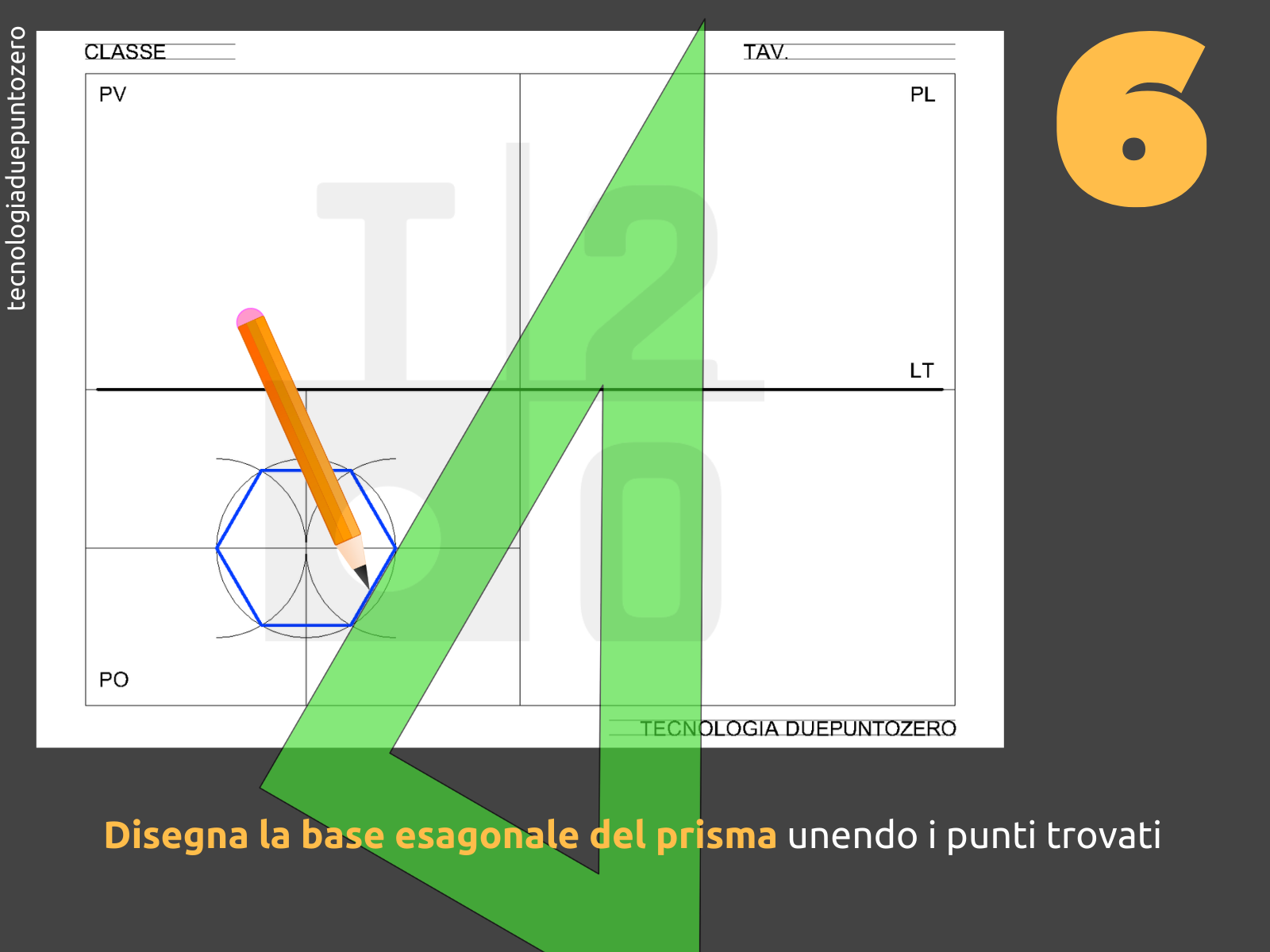

Proiezione Ortogonale prisma esagonale_06

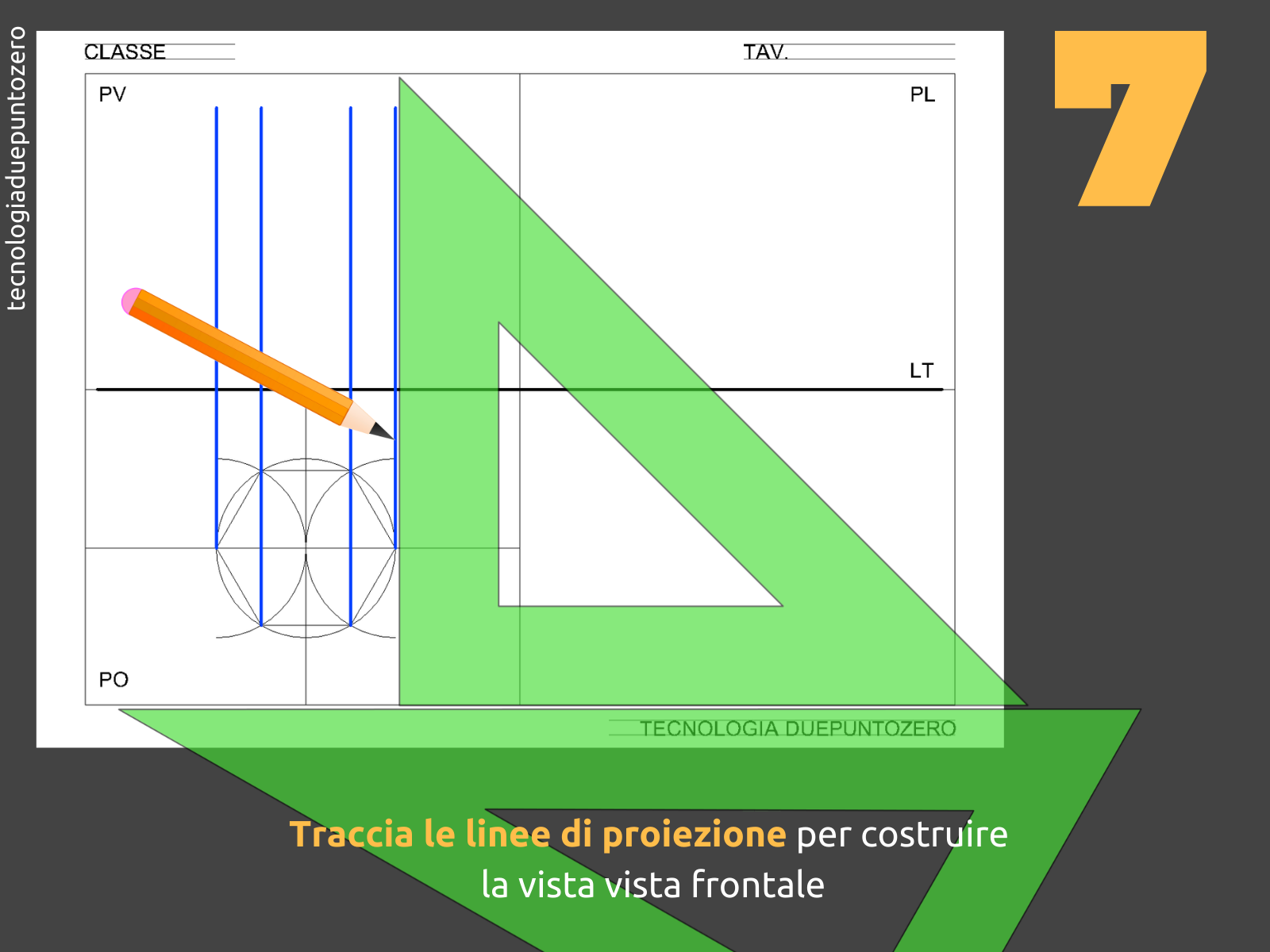

Proiezione Ortogonale prisma esagonale_07

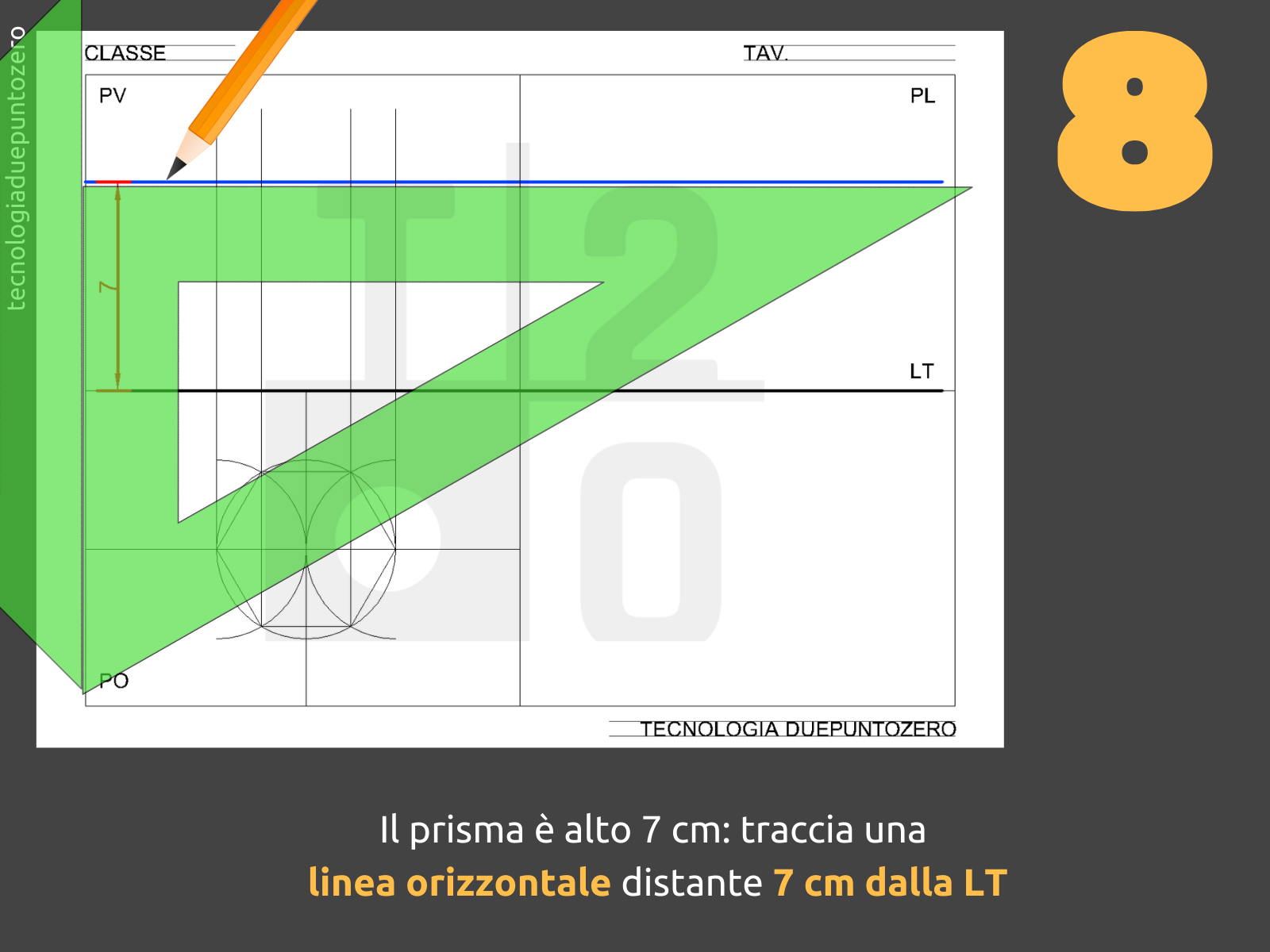

Proiezione Ortogonale prisma esagonale_08

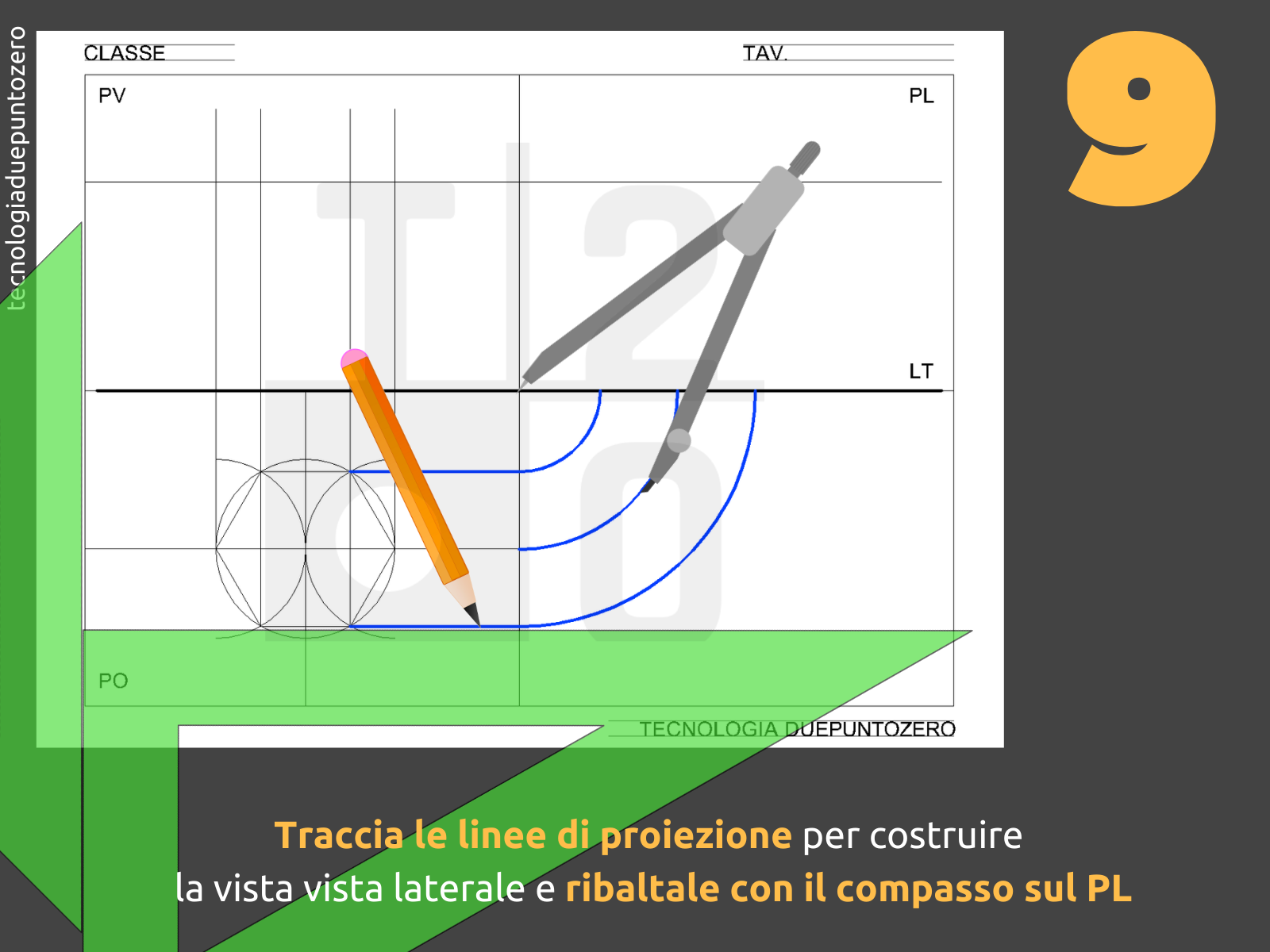

Proiezione Ortogonale prisma esagonale_09

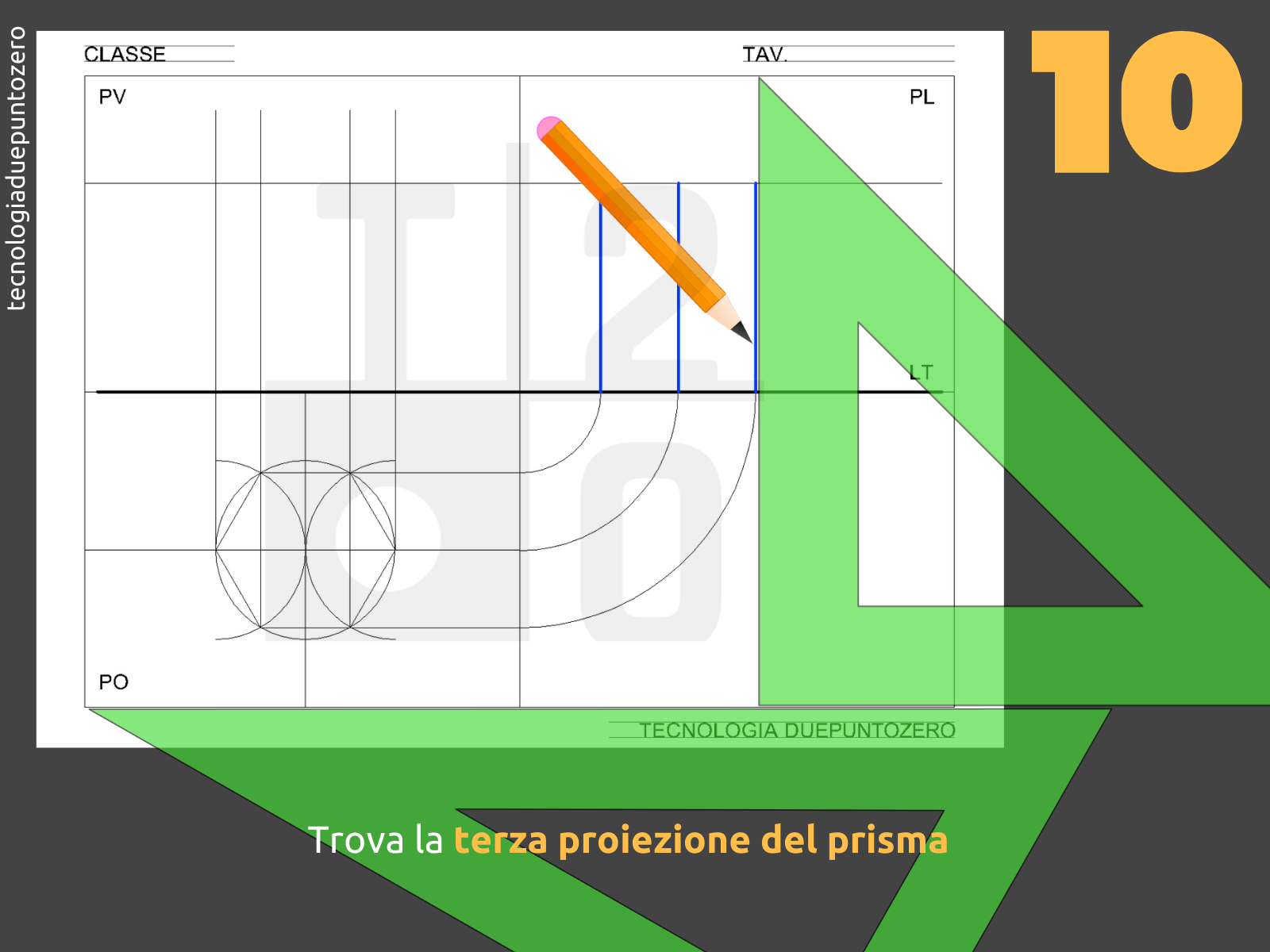

Proiezione Ortogonale prisma esagonale_10

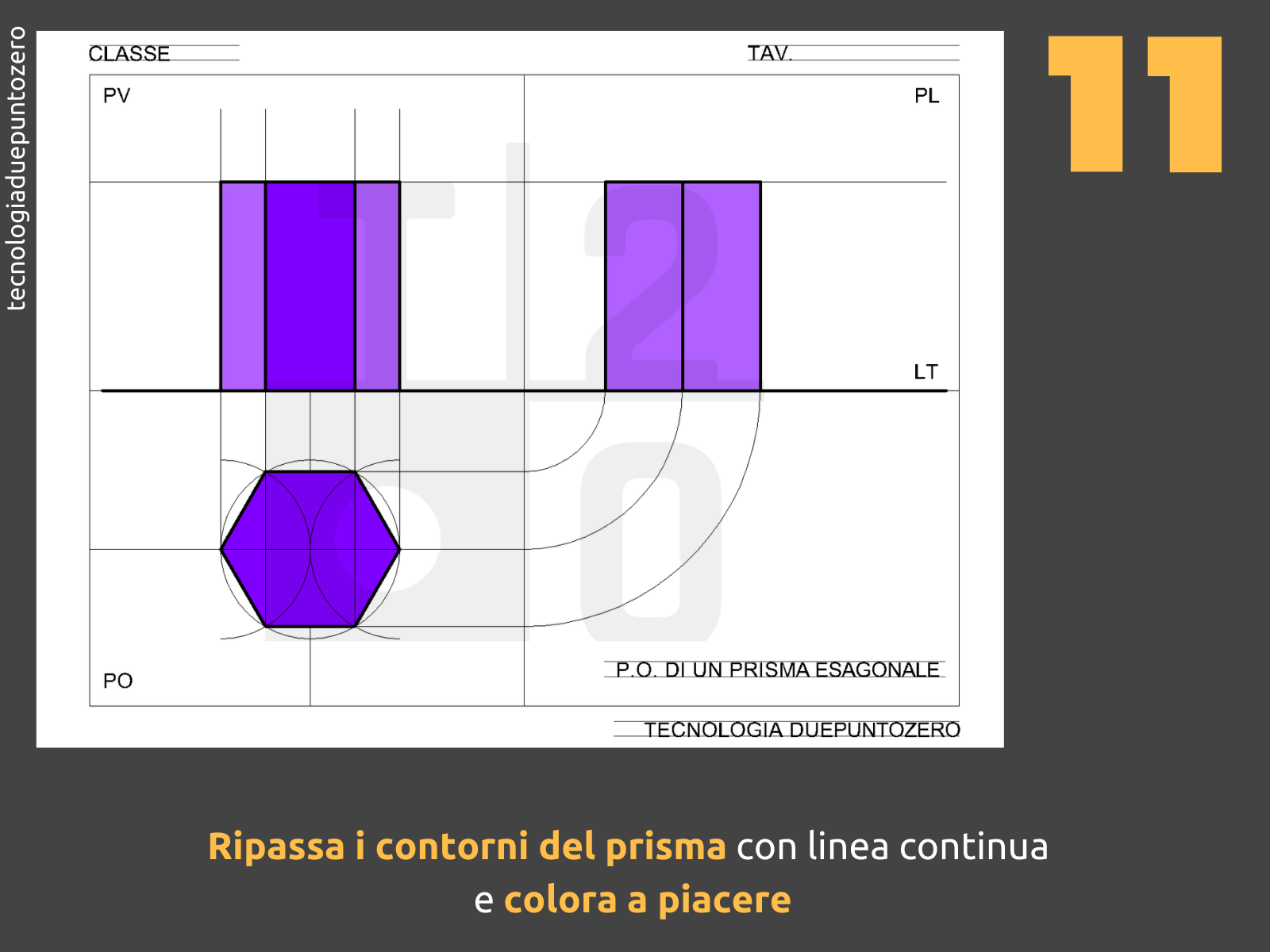

Proiezione Ortogonale prisma esagonale_11
