Assonometria monometrica di un cubo

In questo video del Prof. Lorenzo Bocca: Assonometria monometrica di un cubo

Se può esserti utile, scarica la tavola in formato pdf, annotandoci sopra ciò che ritieni importante. Se sei in difficoltà, segui le istruzioni grafiche passo-passo che trovi più in basso. Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, anziché prendere appunti scarica e stampa le seguenti  istruzioni grafiche passo-passo in formato pdf. Per risparmiare carta e toner, ti consiglio la stampa di 6 slides per pagina.

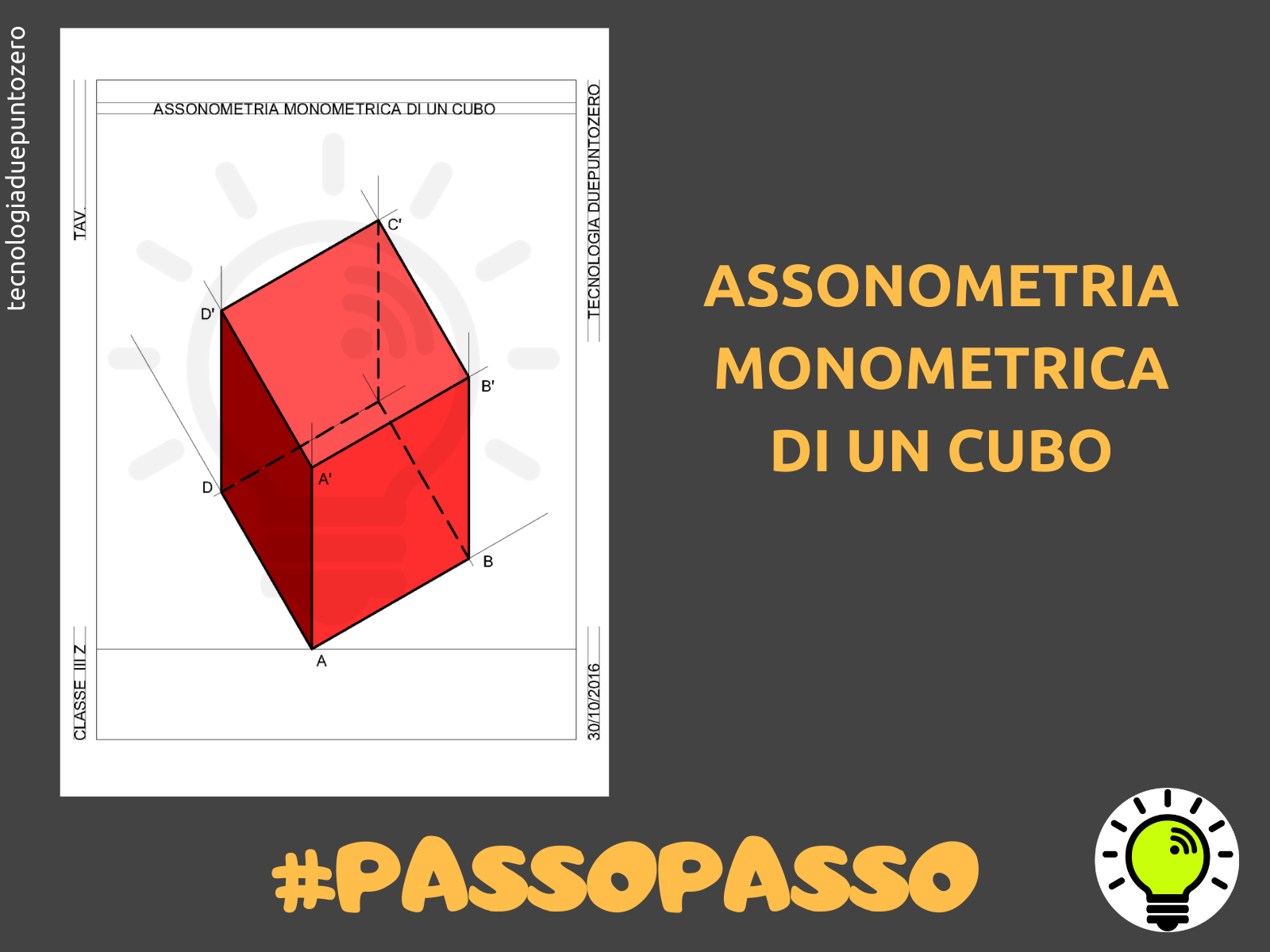

Ecco il risultato:

TAV_Assonometria-monometrica-cubo

Guarda lo slide show con le immagini con le istruzioni passopasso che scorrono in automatico 👇🏽

Assonometria-monometrica-cubo-passo-passo-01

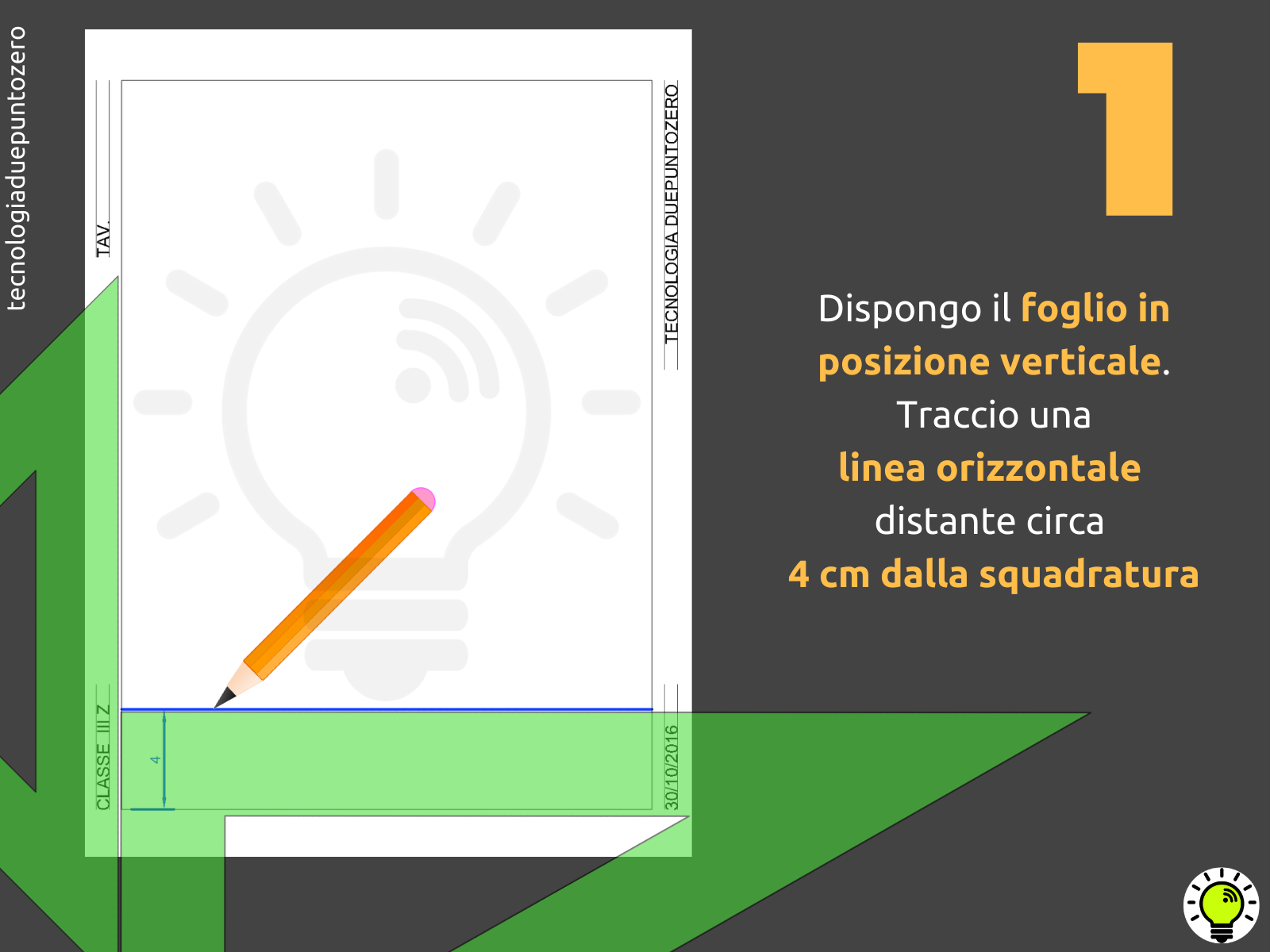

Assonometria-monometrica-cubo-passo-passo-02

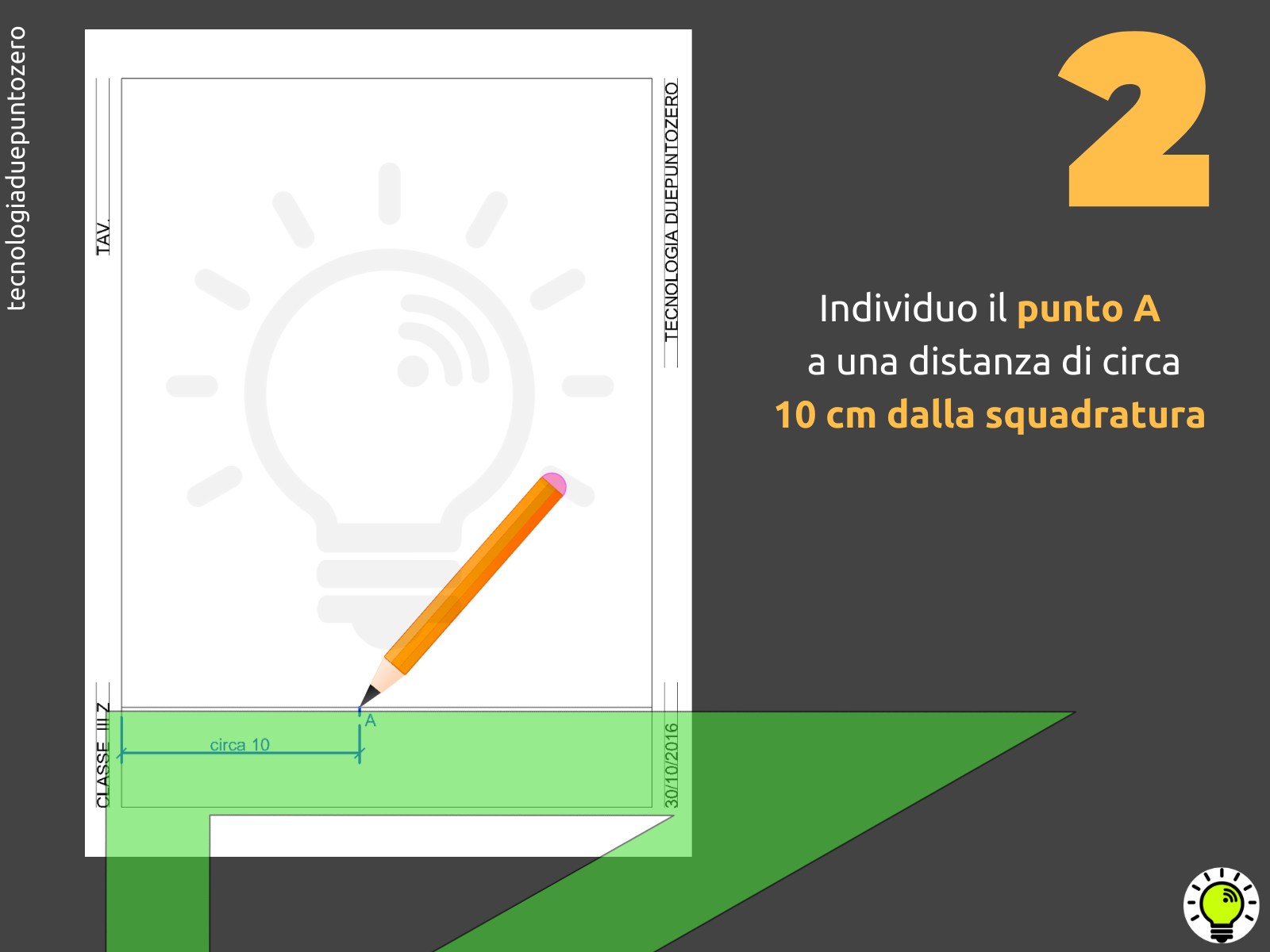

Assonometria-monometrica-cubo-passo-passo-03

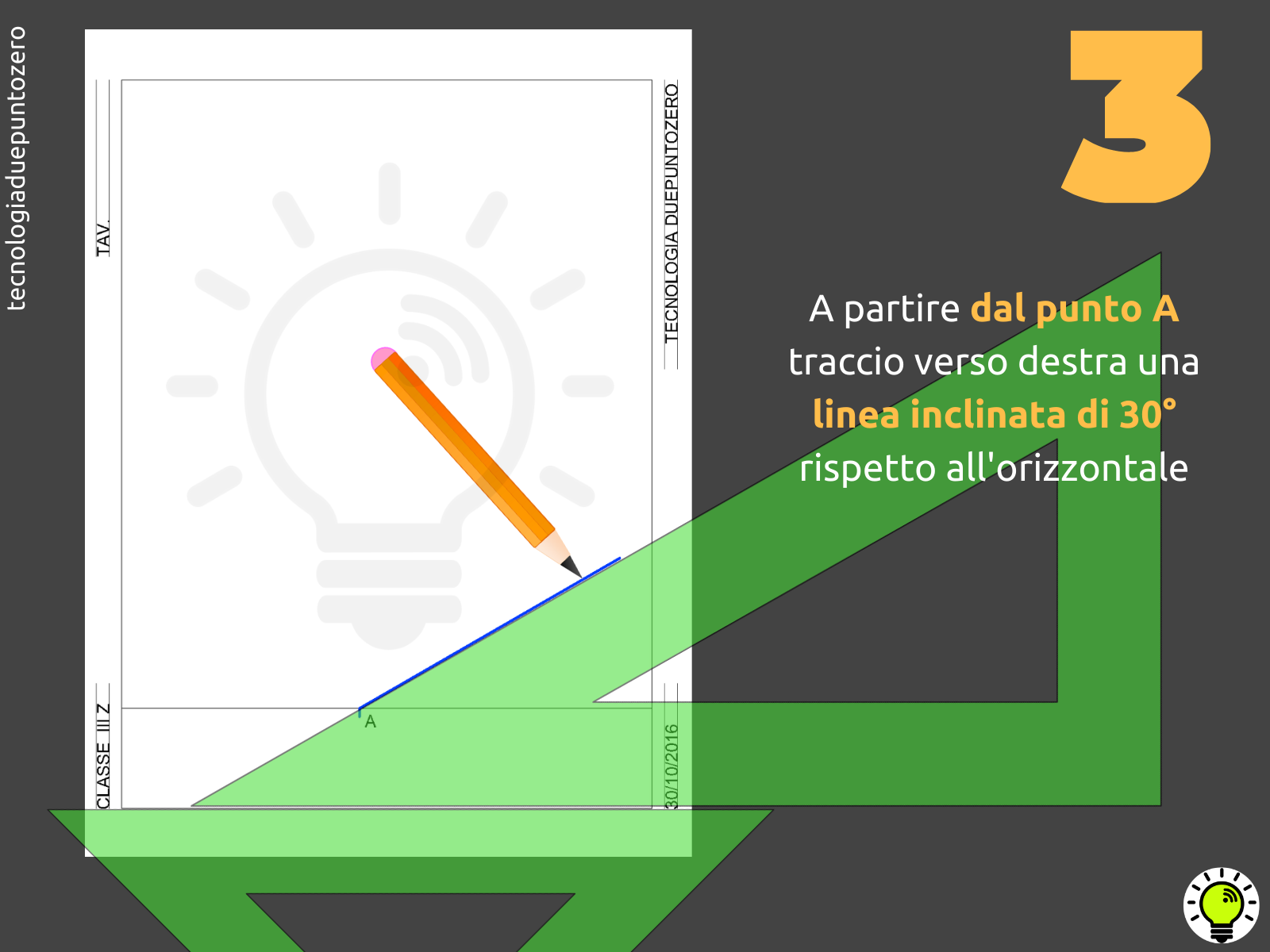

Assonometria-monometrica-cubo-passo-passo-04

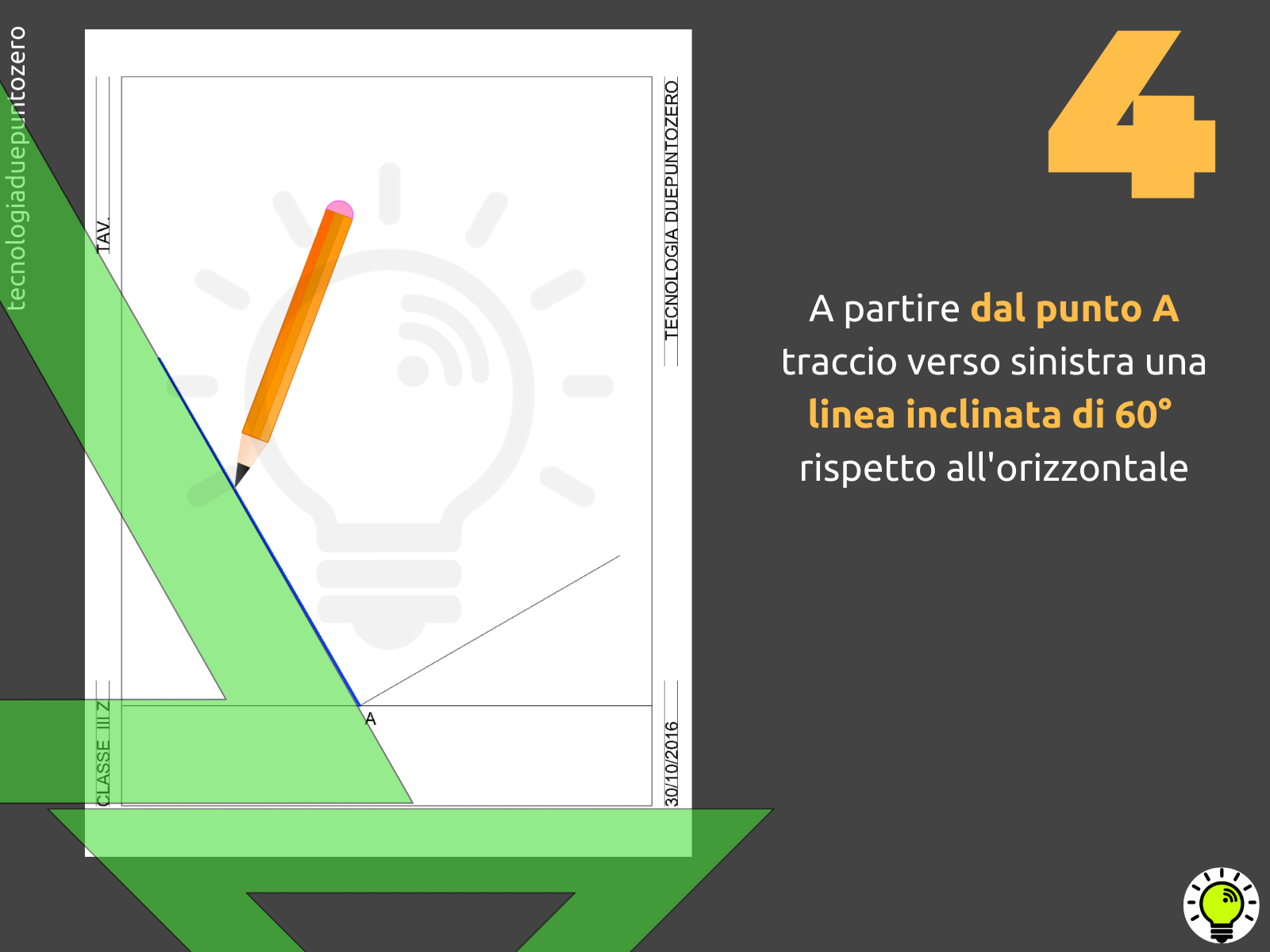

Assonometria-monometrica-cubo-passo-passo-05

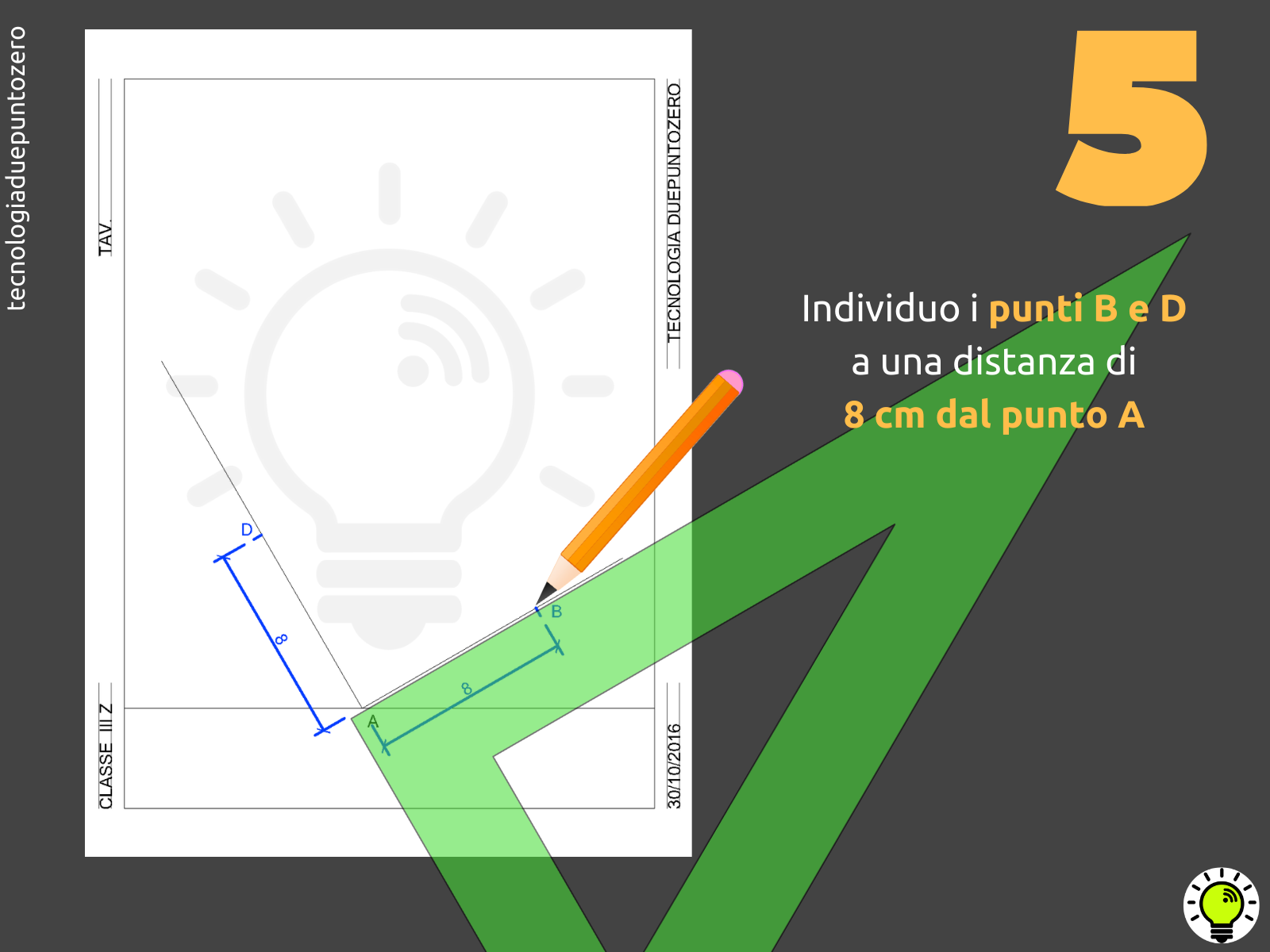

Assonometria-monometrica-cubo-passo-passo-06

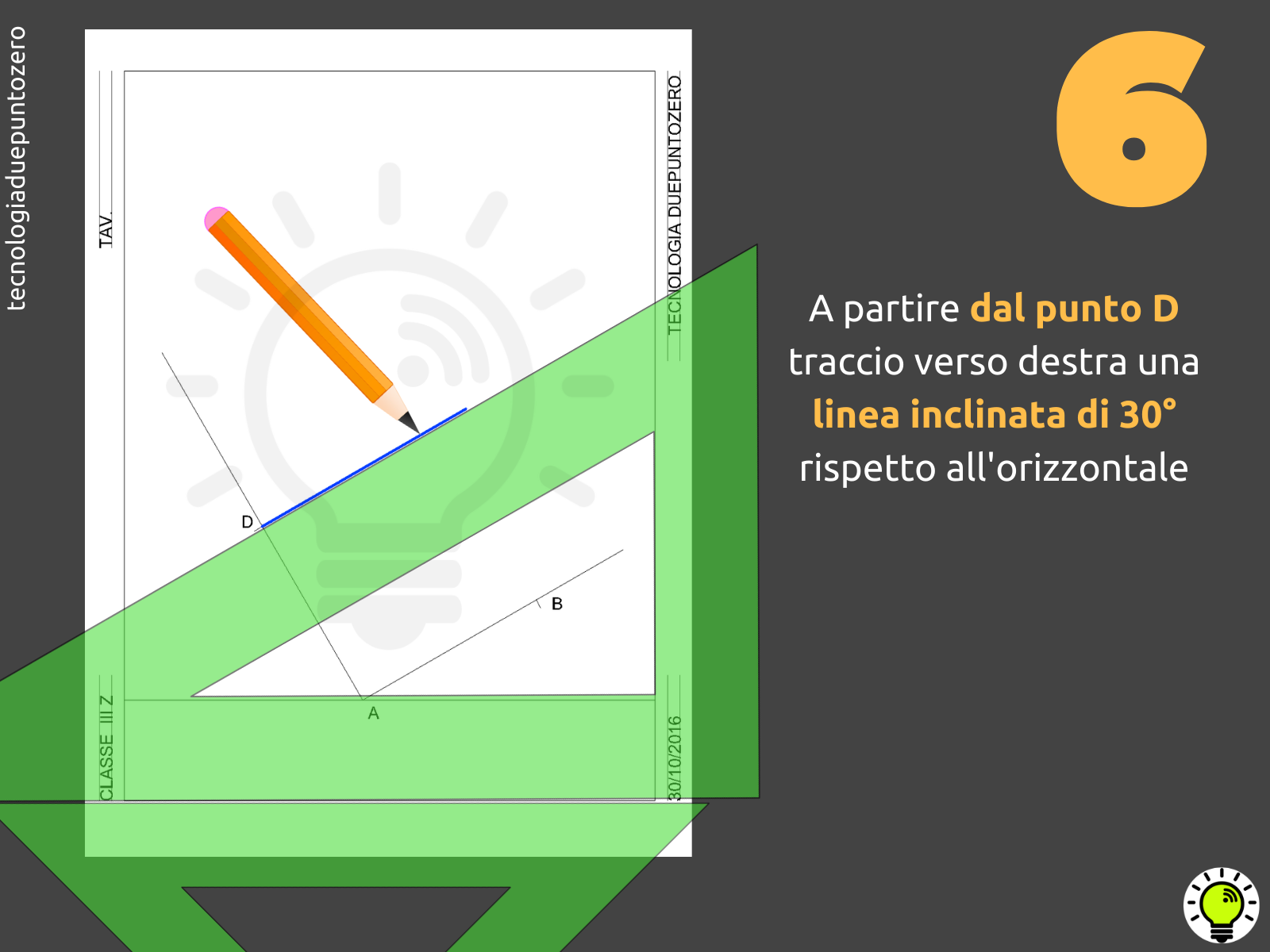

Assonometria-monometrica-cubo-passo-passo-07

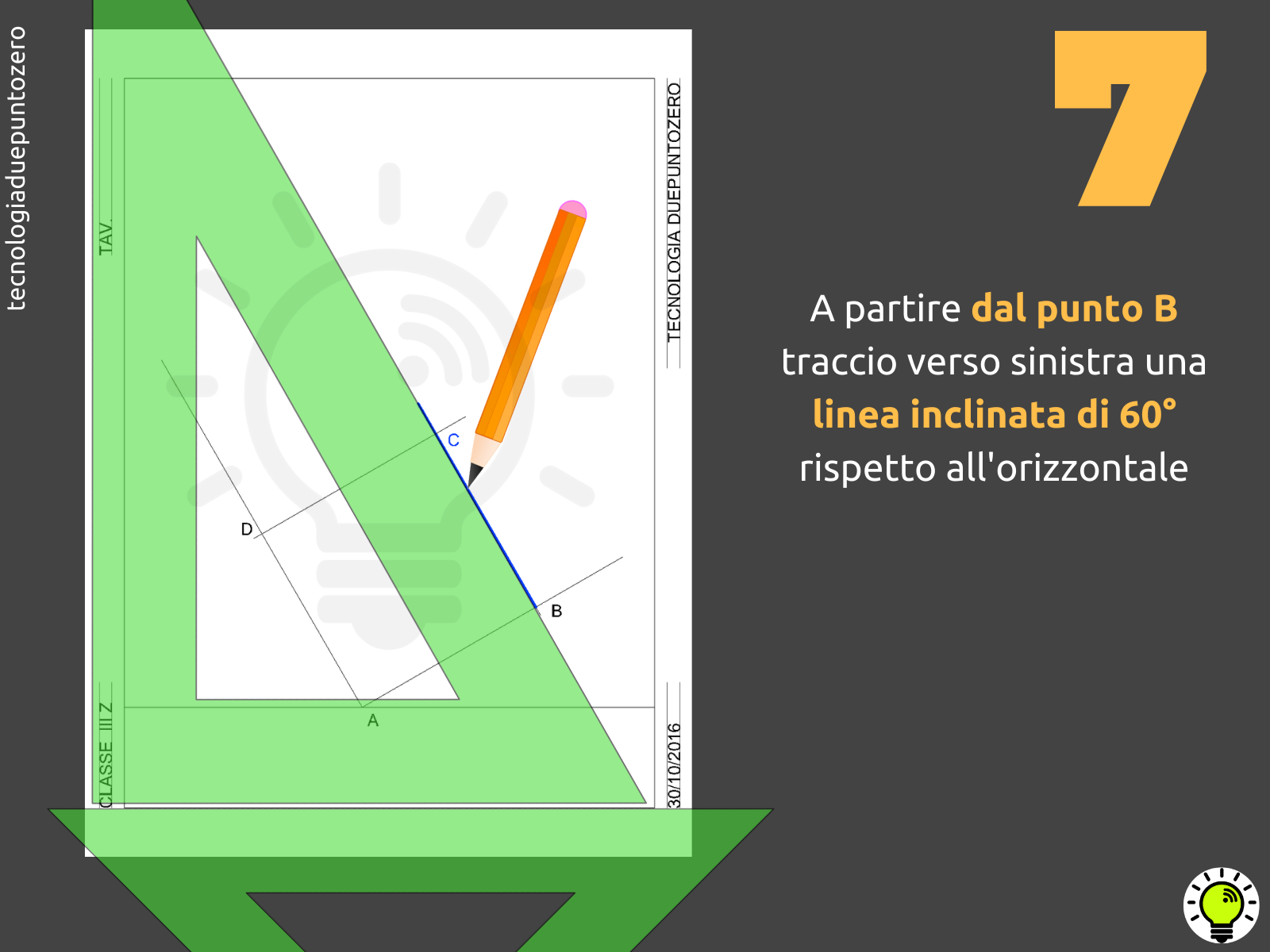

Assonometria-monometrica-cubo-passo-passo-08

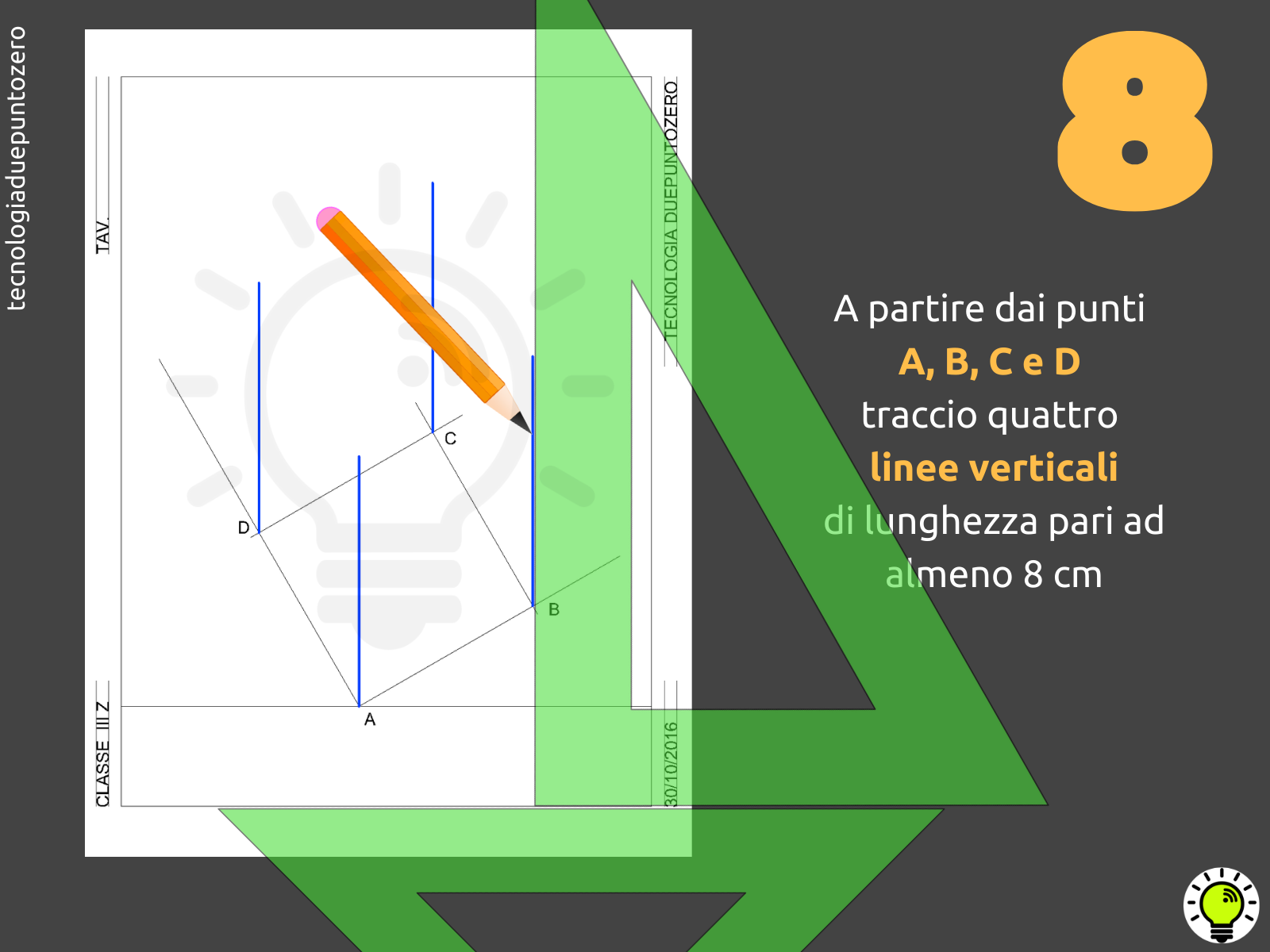

Assonometria-monometrica-cubo-passo-passo-09

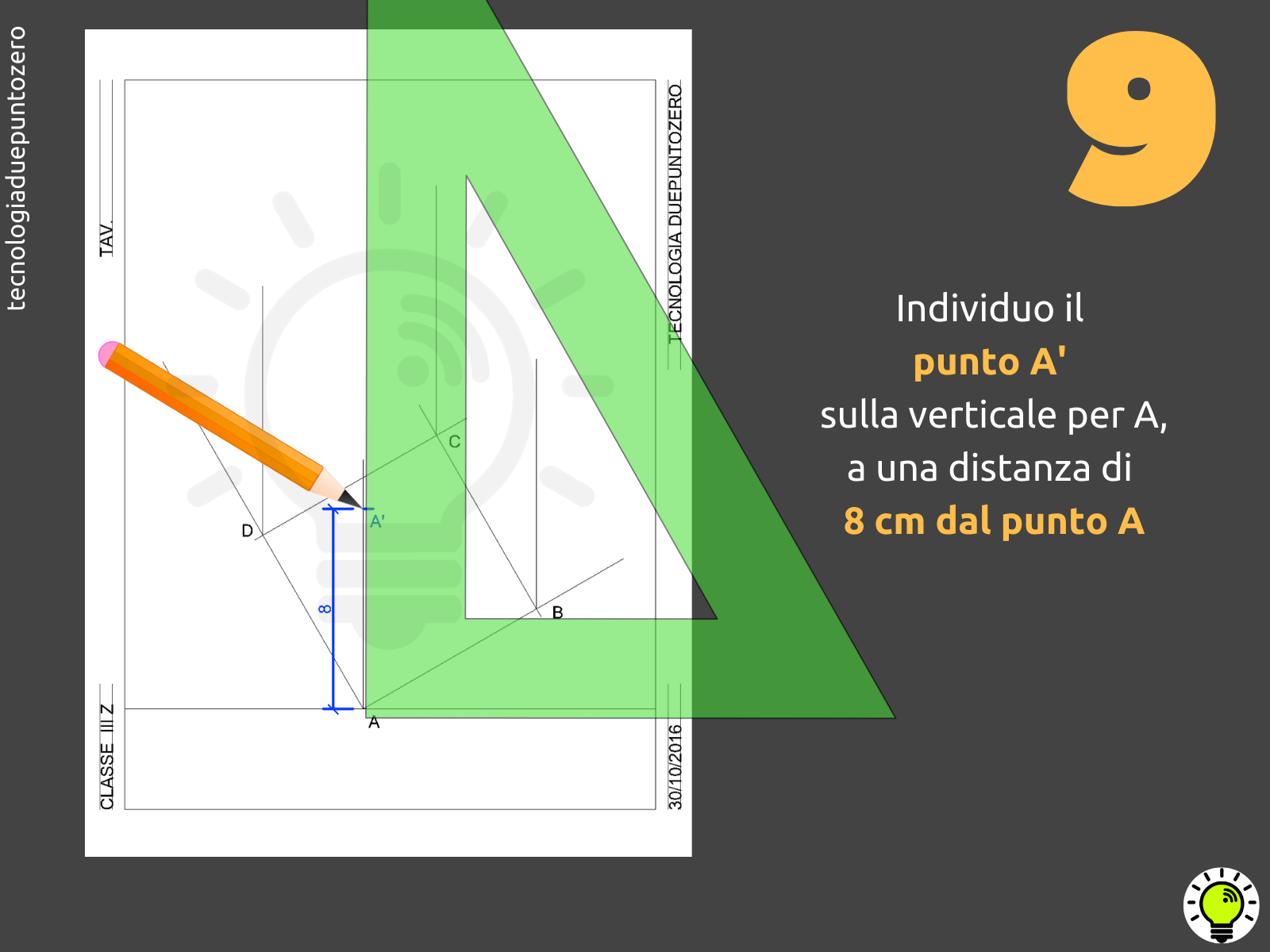

Assonometria-monometrica-cubo-passo-passo-10

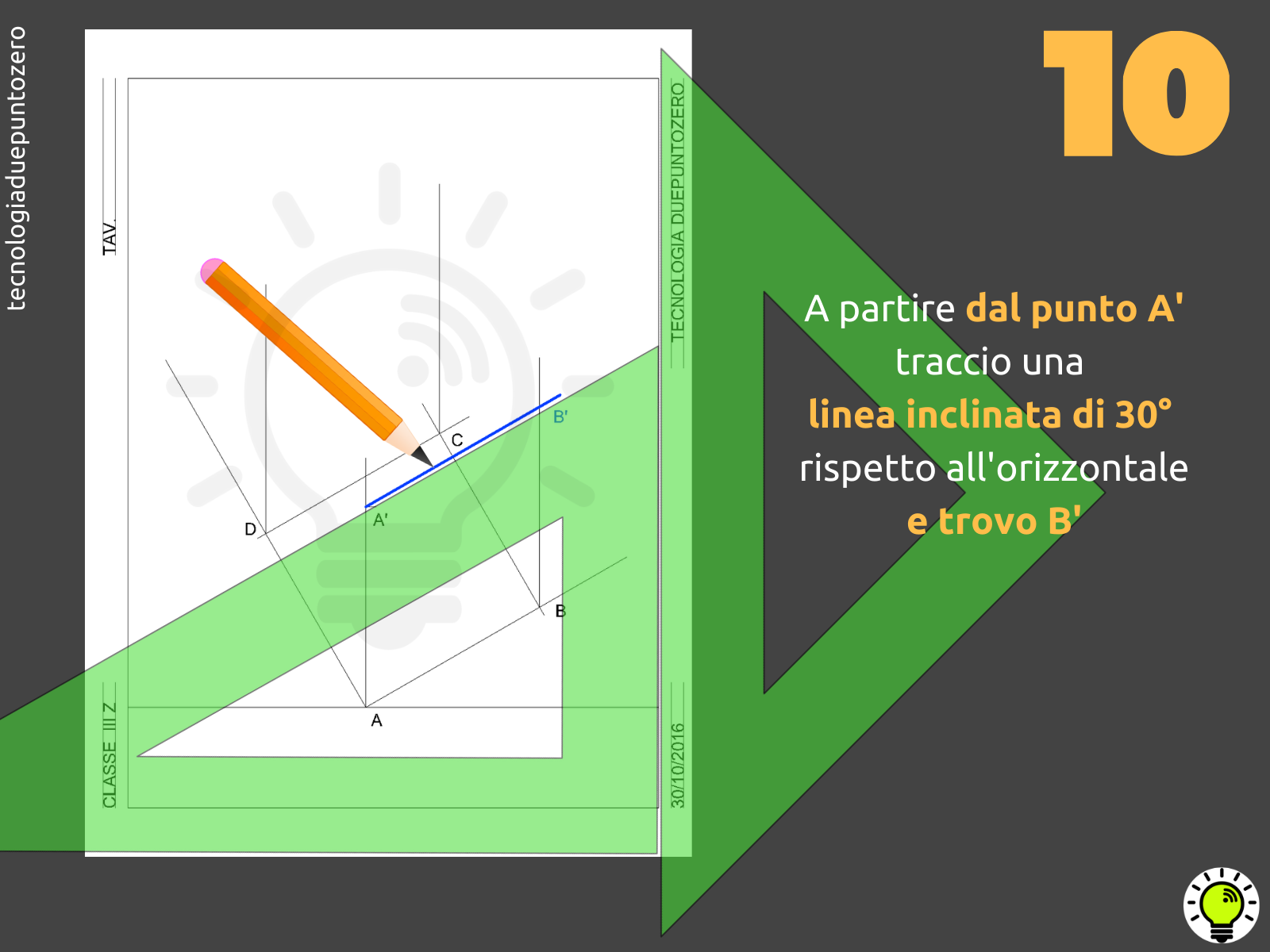

Assonometria-monometrica-cubo-passo-passo-11

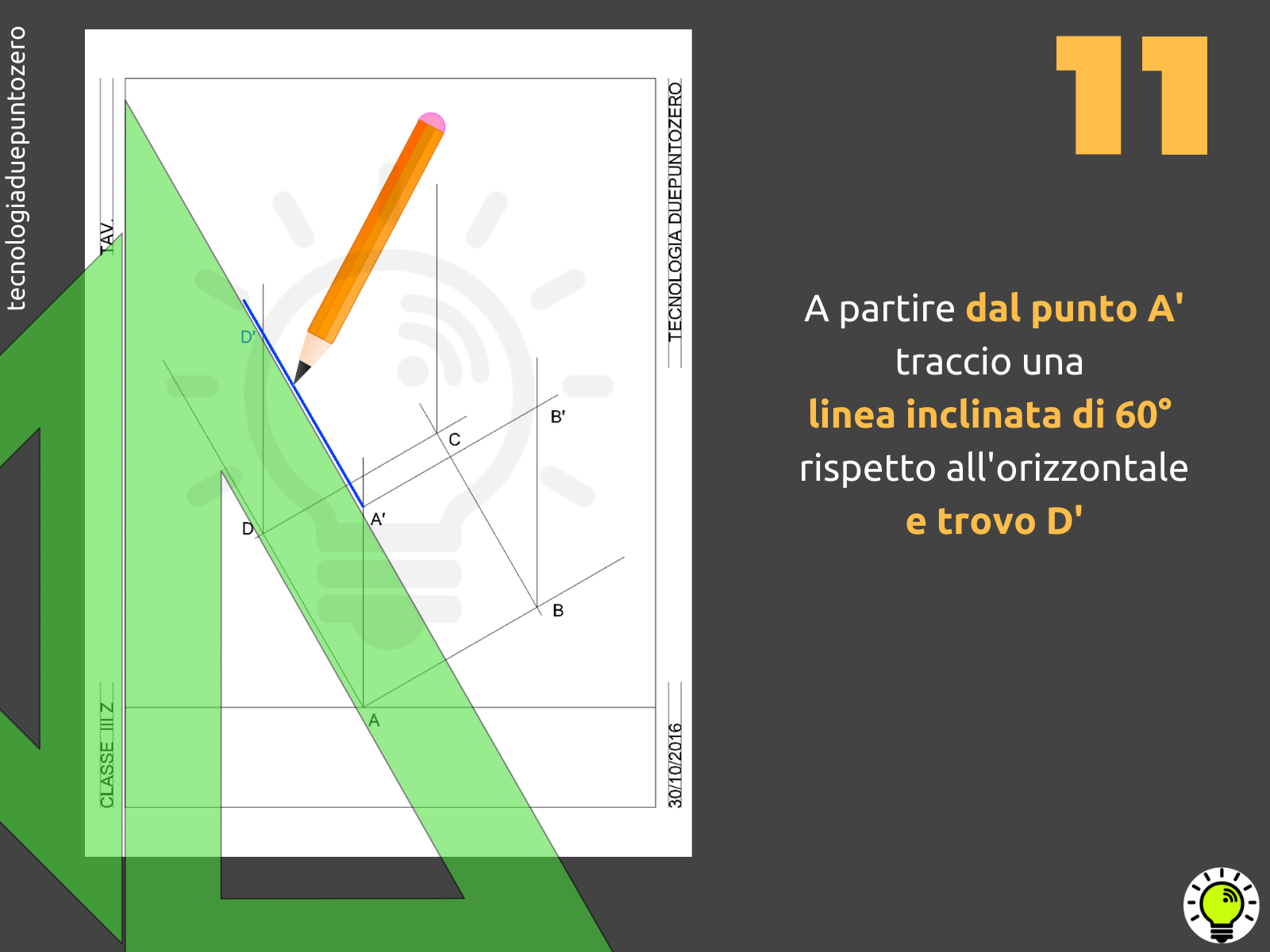

Assonometria-monometrica-cubo-passo-passo-12

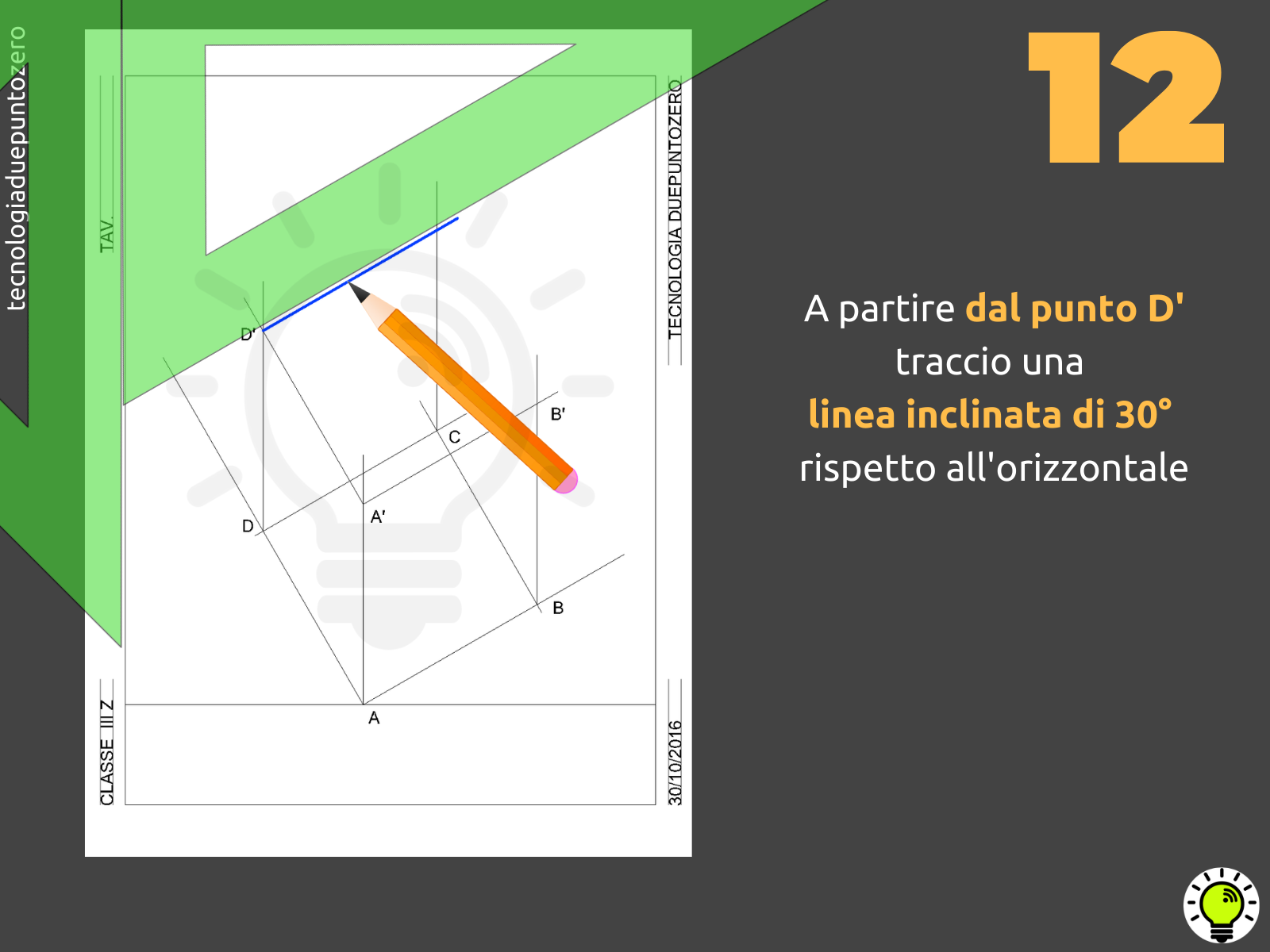

Assonometria-monometrica-cubo-passo-passo-13

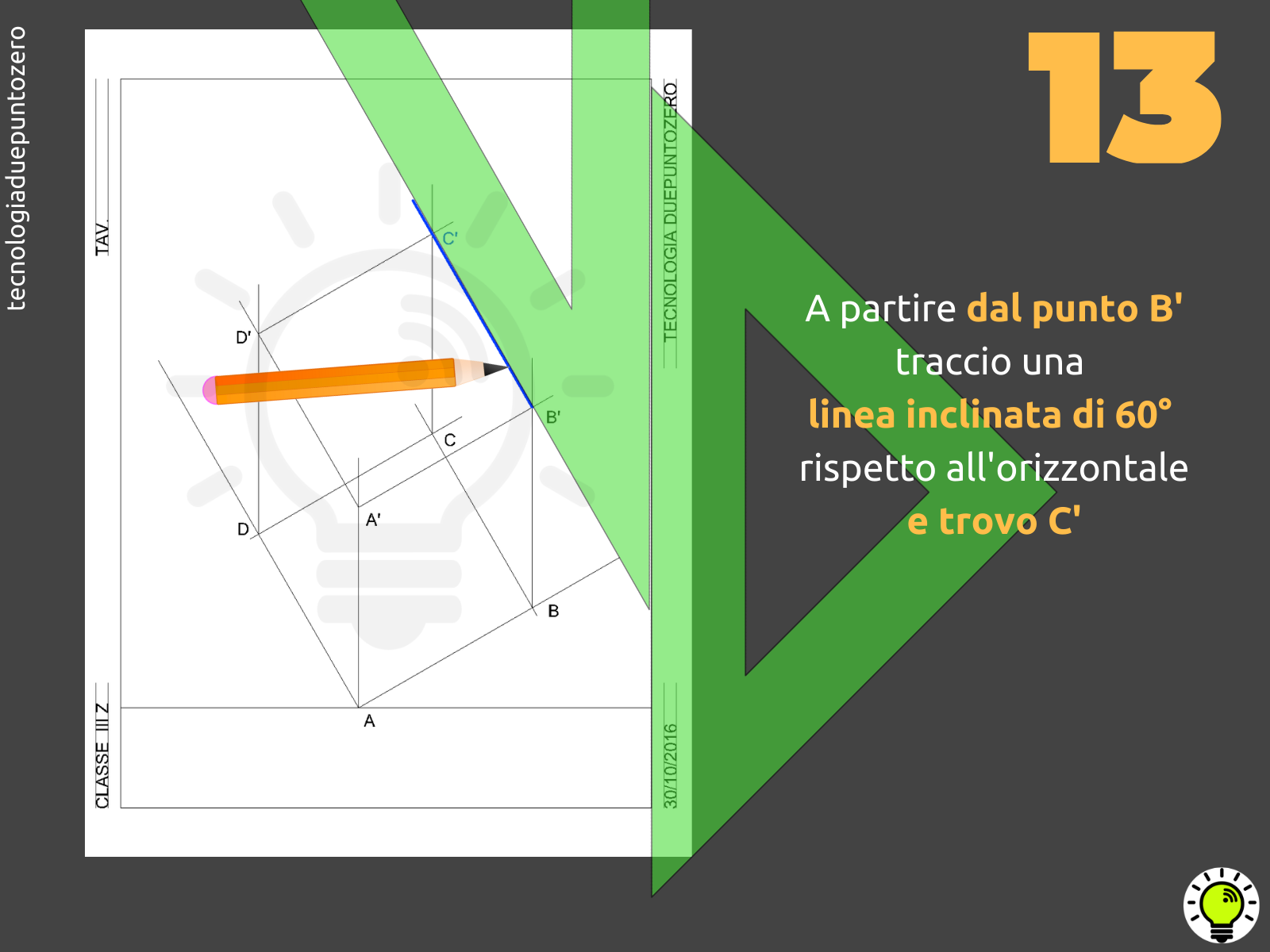

Assonometria-monometrica-cubo-passo-passo-14

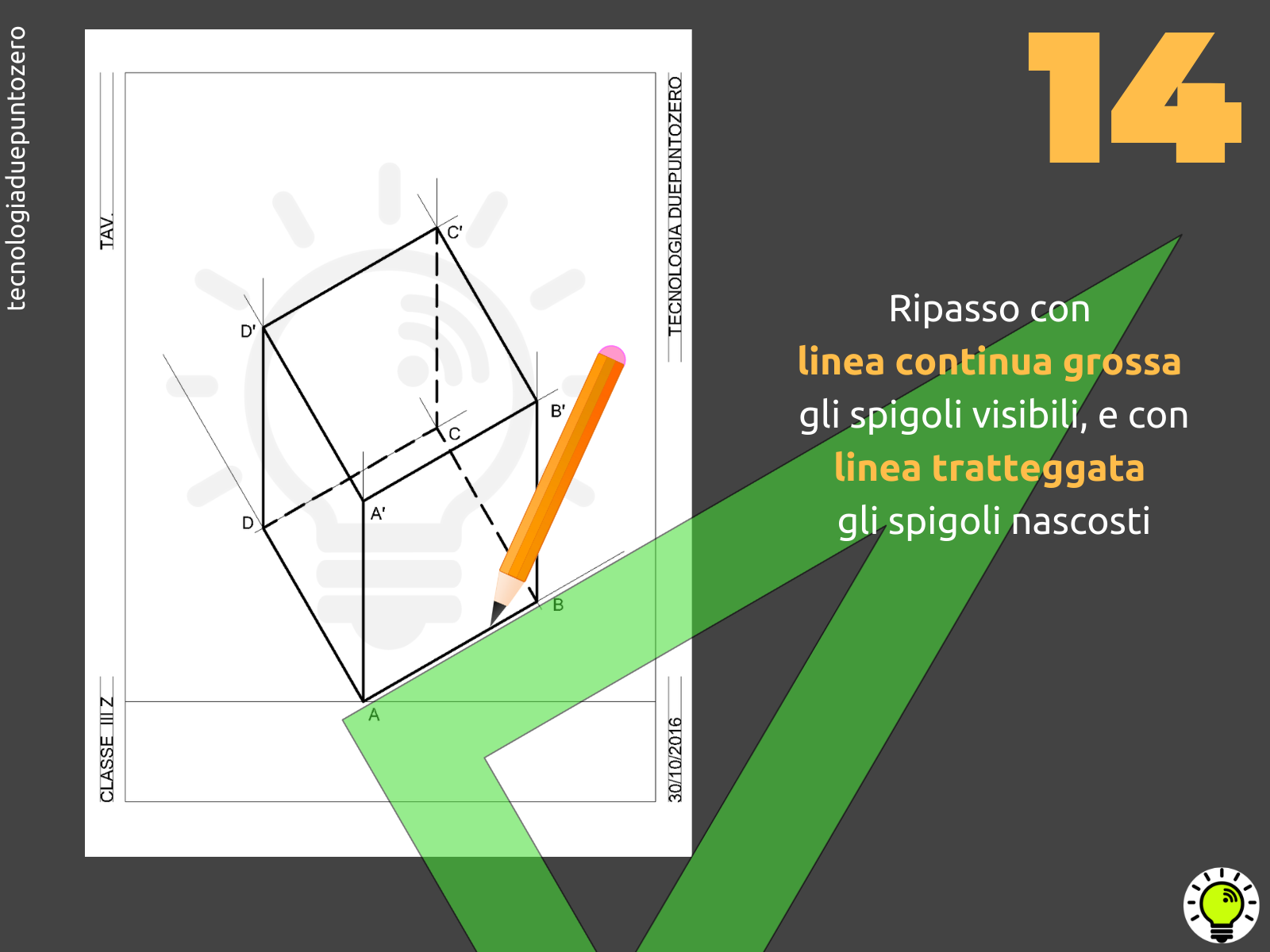

Assonometria-monometrica-cubo-passo-passo-15

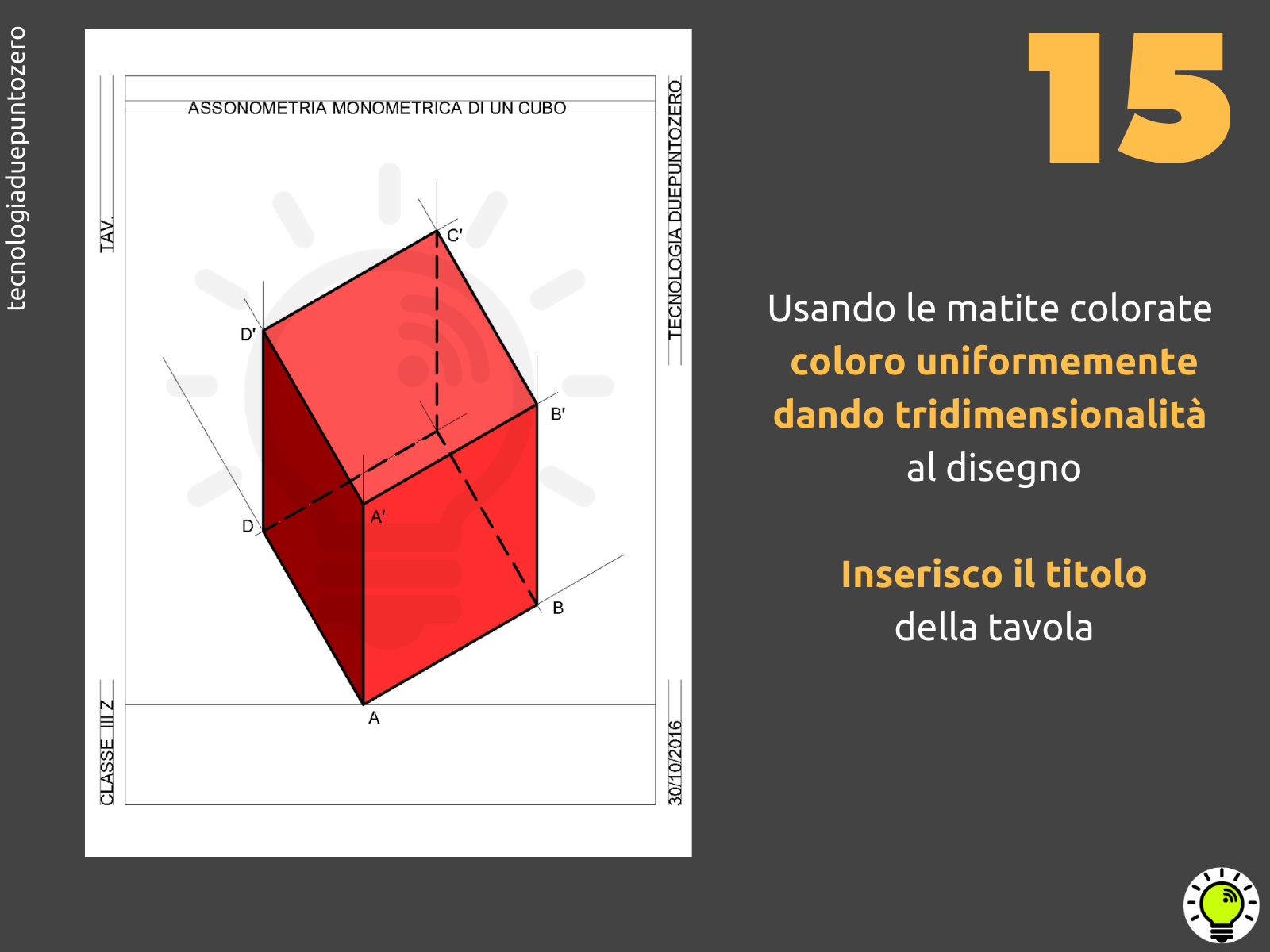

Assonometria-monometrica-cubo-passo-passo-16
previous arrowprevious arrow
next arrownext arrow
Shadow



Oppure guarda le immagini una ad una 👇🏽



Ricordiamo lo schema dell’assonometria monometrica:
