Assonometria isometrica di un cubo

In questo video del Prof. Lorenzo Bocca: Assonometria isometrica di un cubo

Se può esserti utile, scarica la tavola in formato pdf, annotandoci sopra ciò che ritieni importante. Se sei in difficoltà, segui le istruzioni grafiche passo-passo che trovi più in basso. Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, anziché prendere appunti scarica e stampa le seguenti  istruzioni grafiche passo-passo in formato pdf. Per risparmiare carta e toner, ti consiglio la stampa di 6 slides per pagina.





Ecco il risultato:

TAV_Assonometria-isometrica-cubo

Guarda lo slide show con le immagini che scorrono in automatico 👇🏽

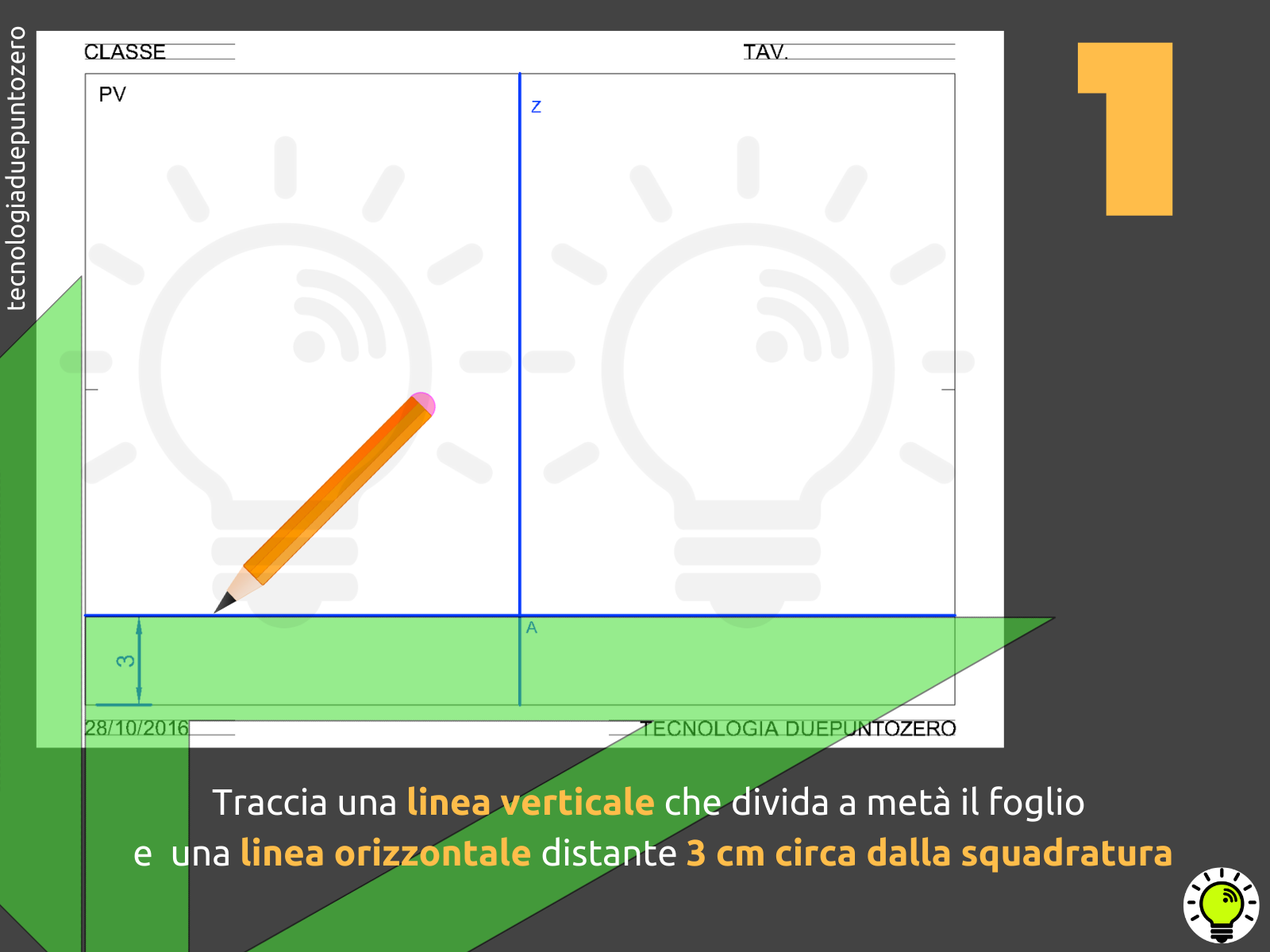

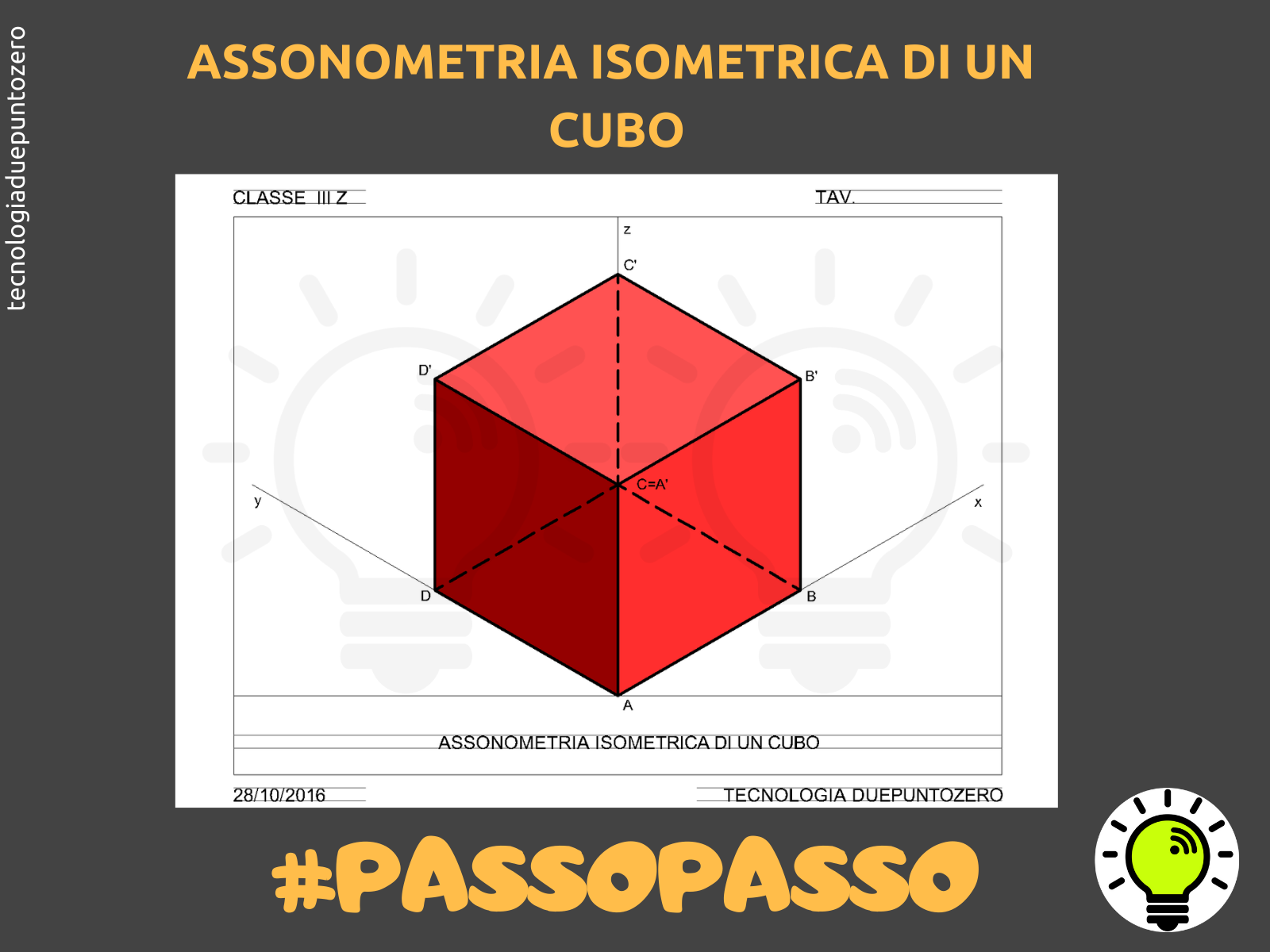

Assonometria-isometrica-cubo-passo-passo-01
Assonometria-isometrica-cubo-passo-passo-02

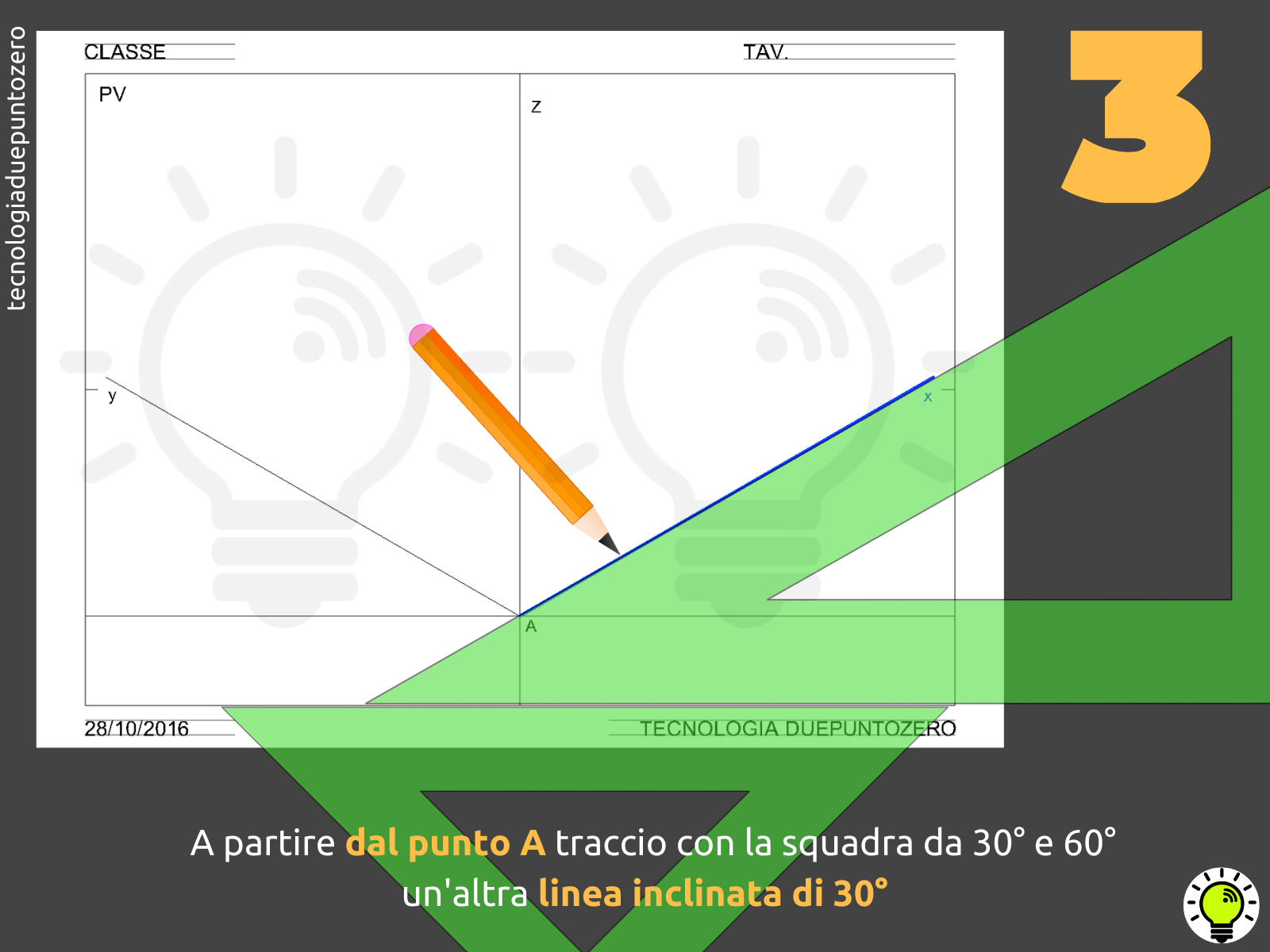

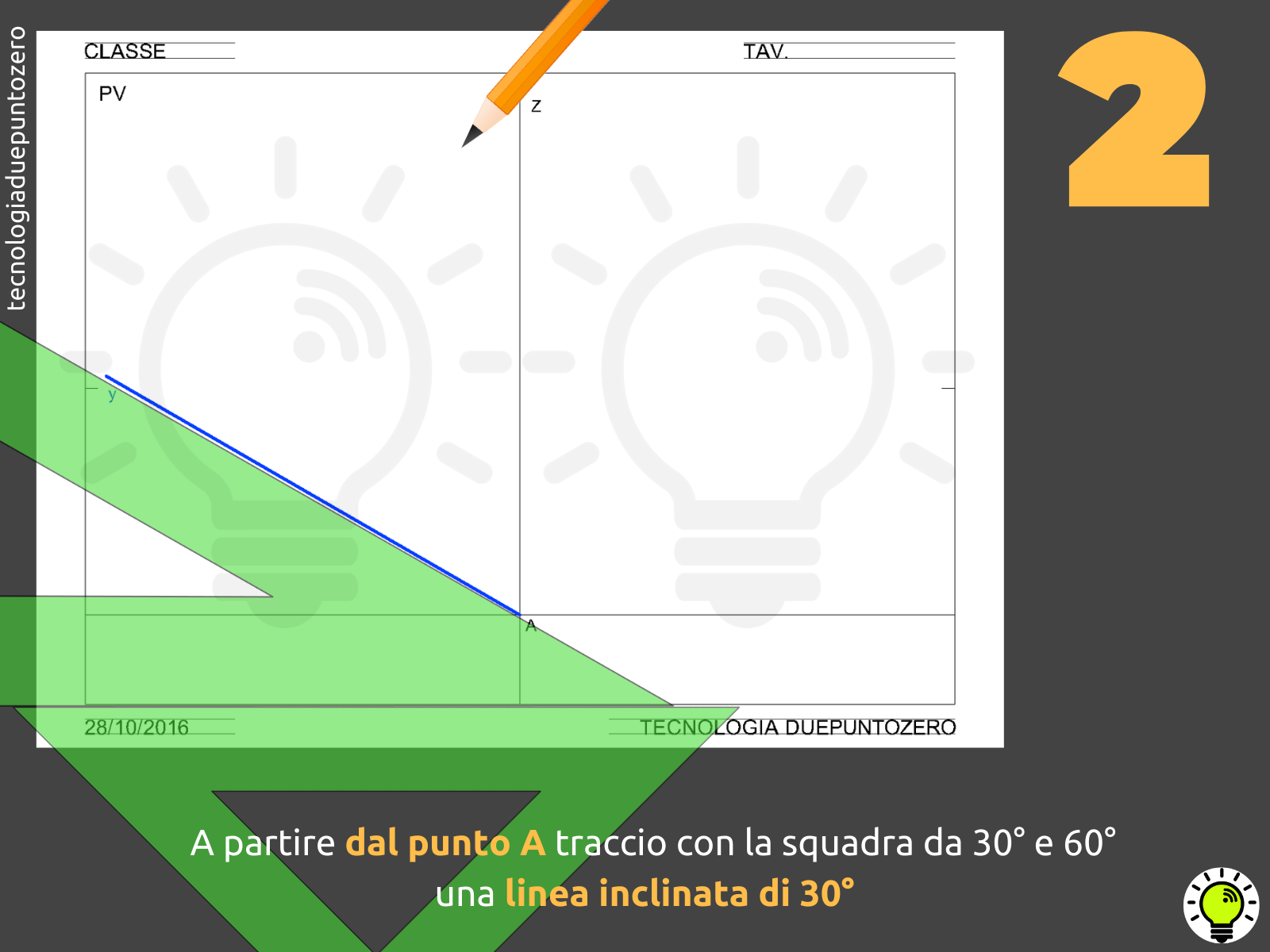

Assonometria-isometrica-cubo-passo-passo-03

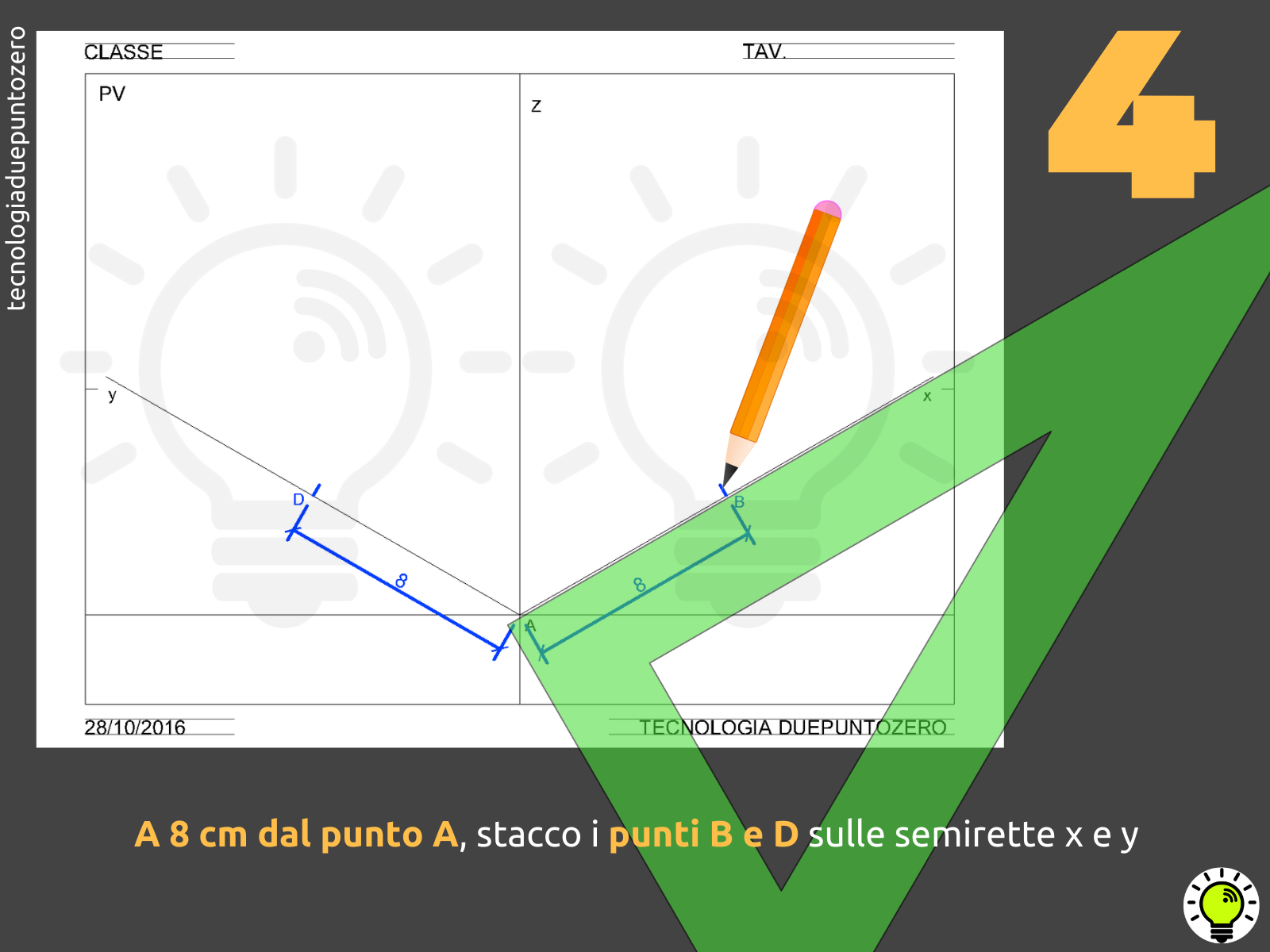

Assonometria-isometrica-cubo-passo-passo-04

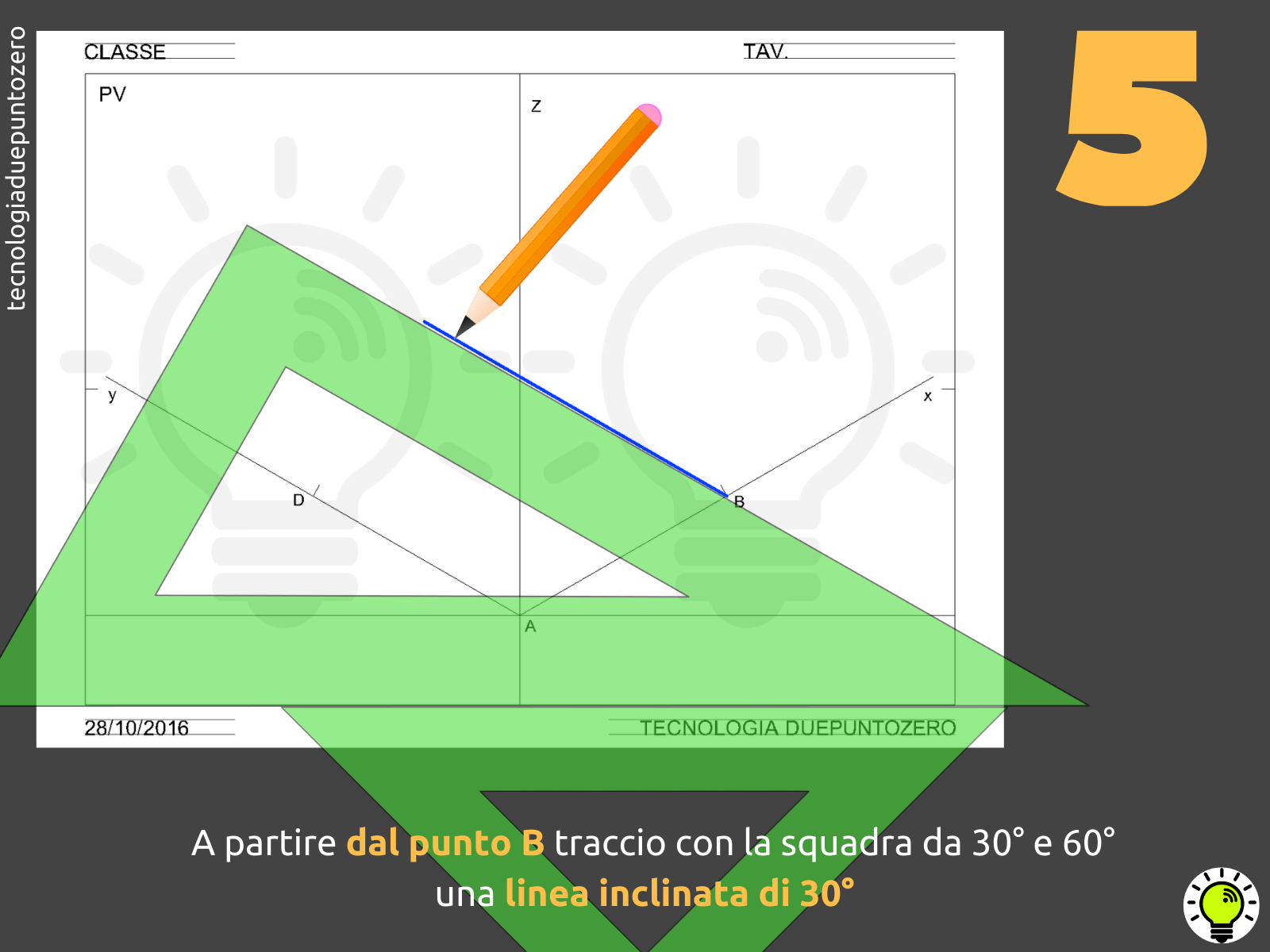

Assonometria-isometrica-cubo-passo-passo-05
Assonometria-isometrica-cubo-passo-passo-06

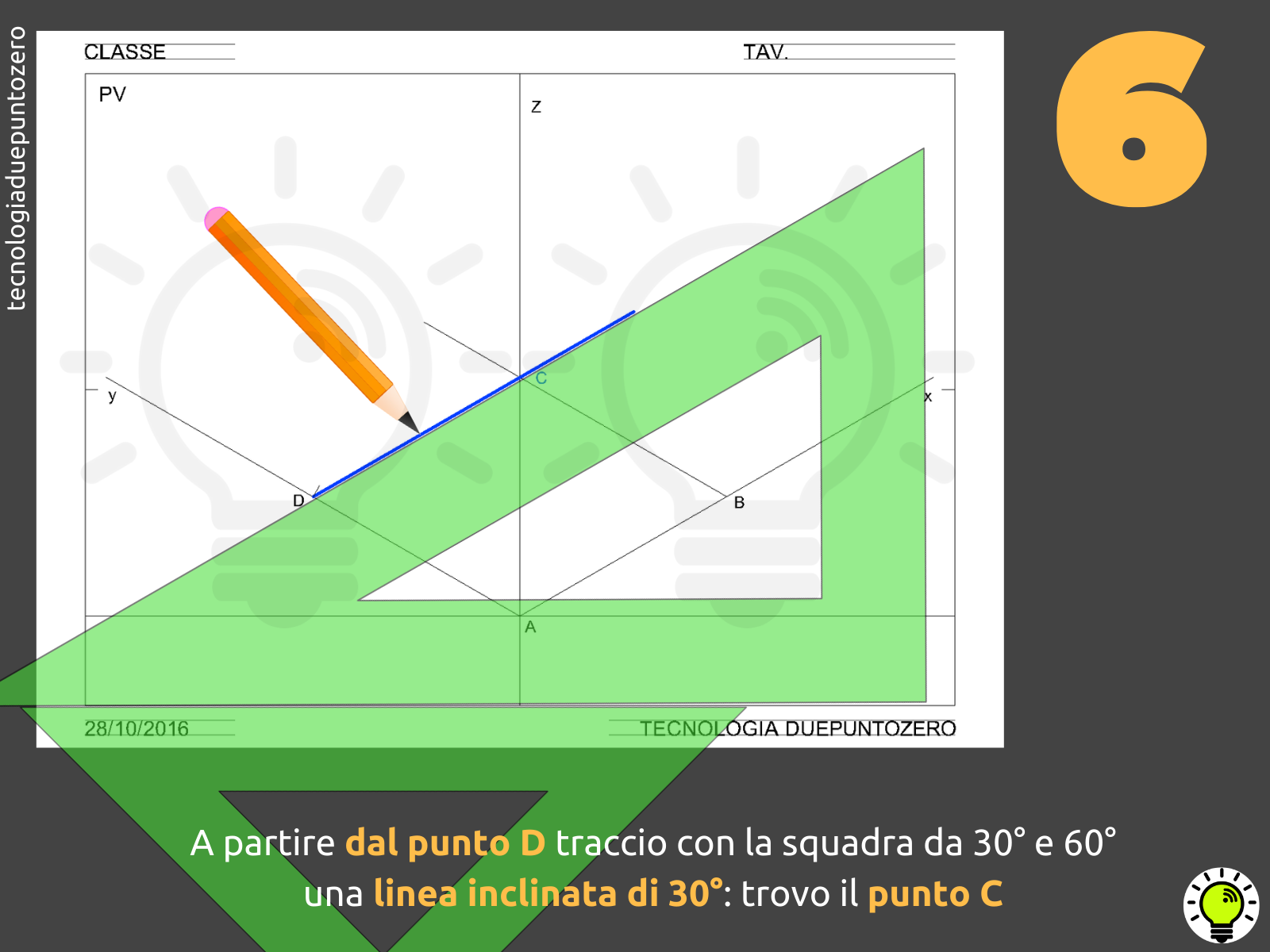

Assonometria-isometrica-cubo-passo-passo-07

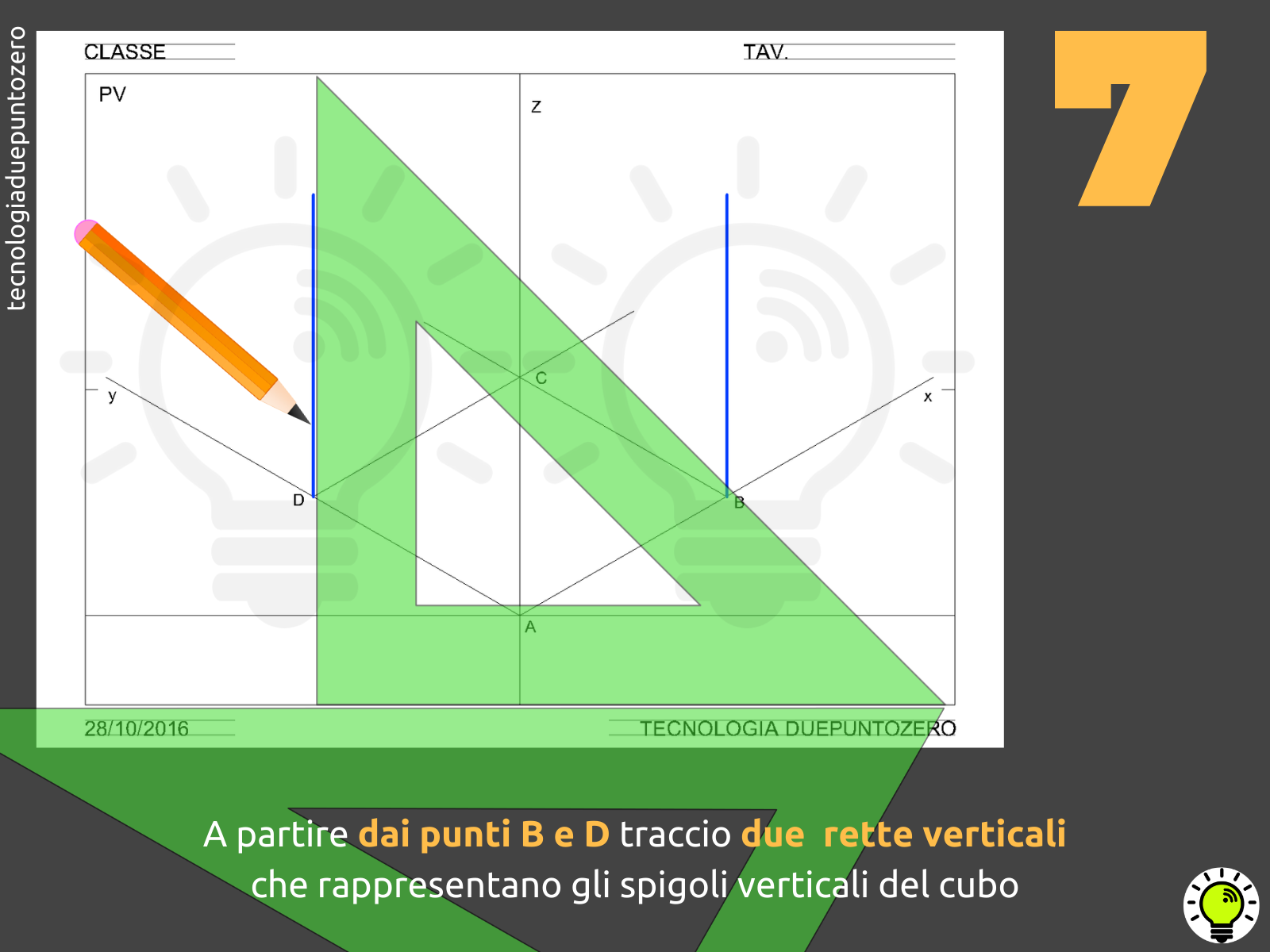

Assonometria-isometrica-cubo-passo-passo-08

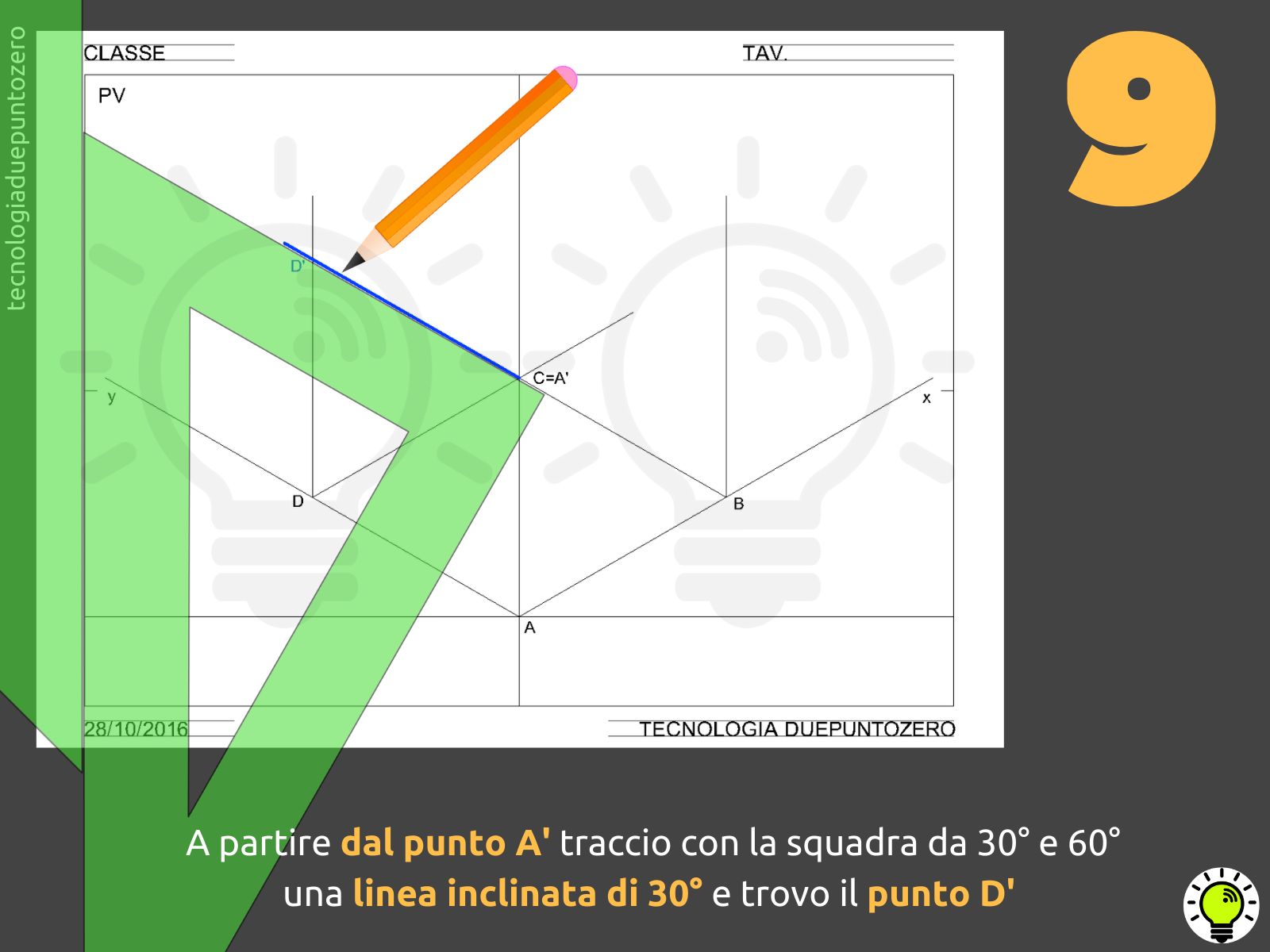

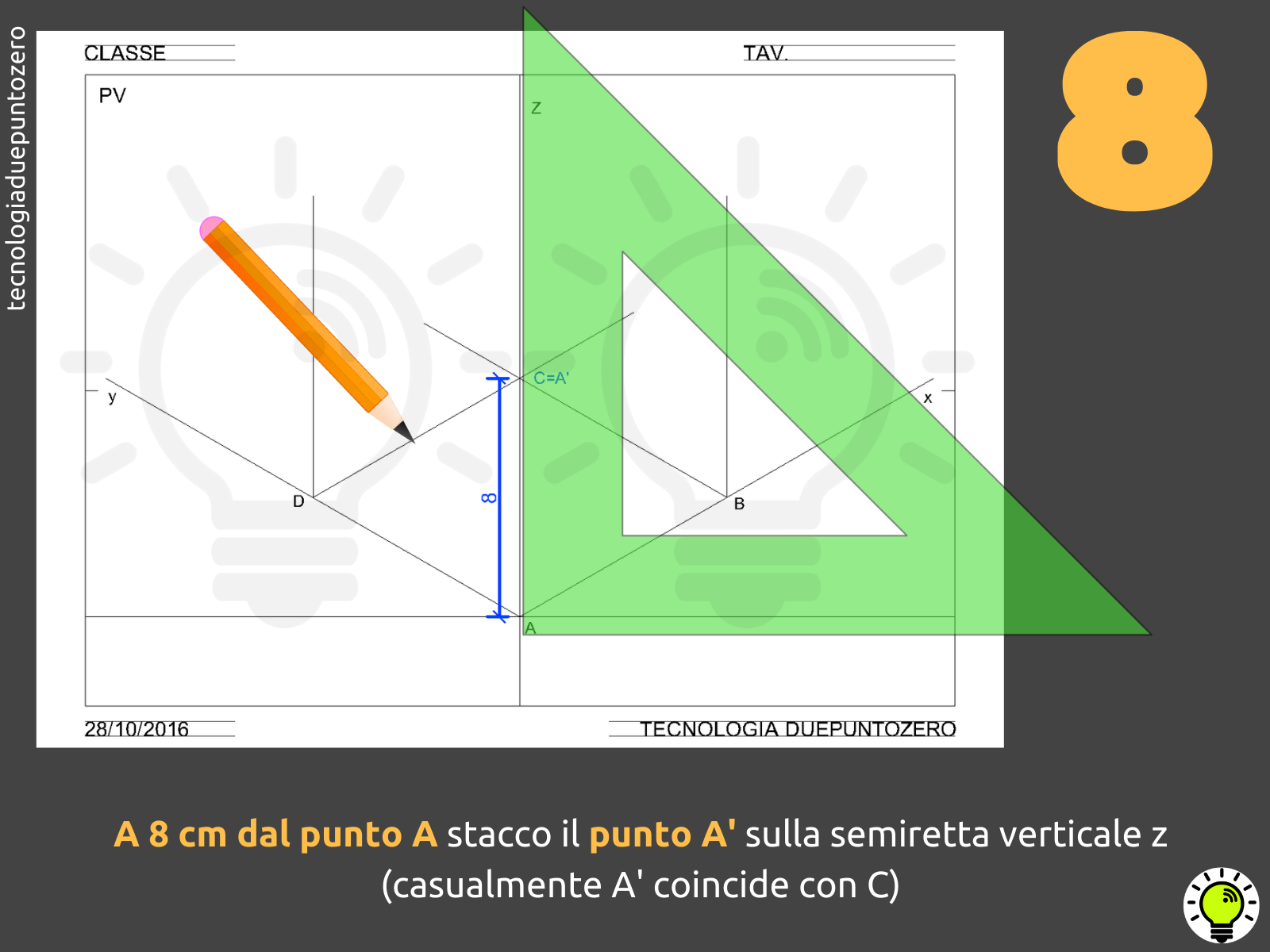

Assonometria-isometrica-cubo-passo-passo-09

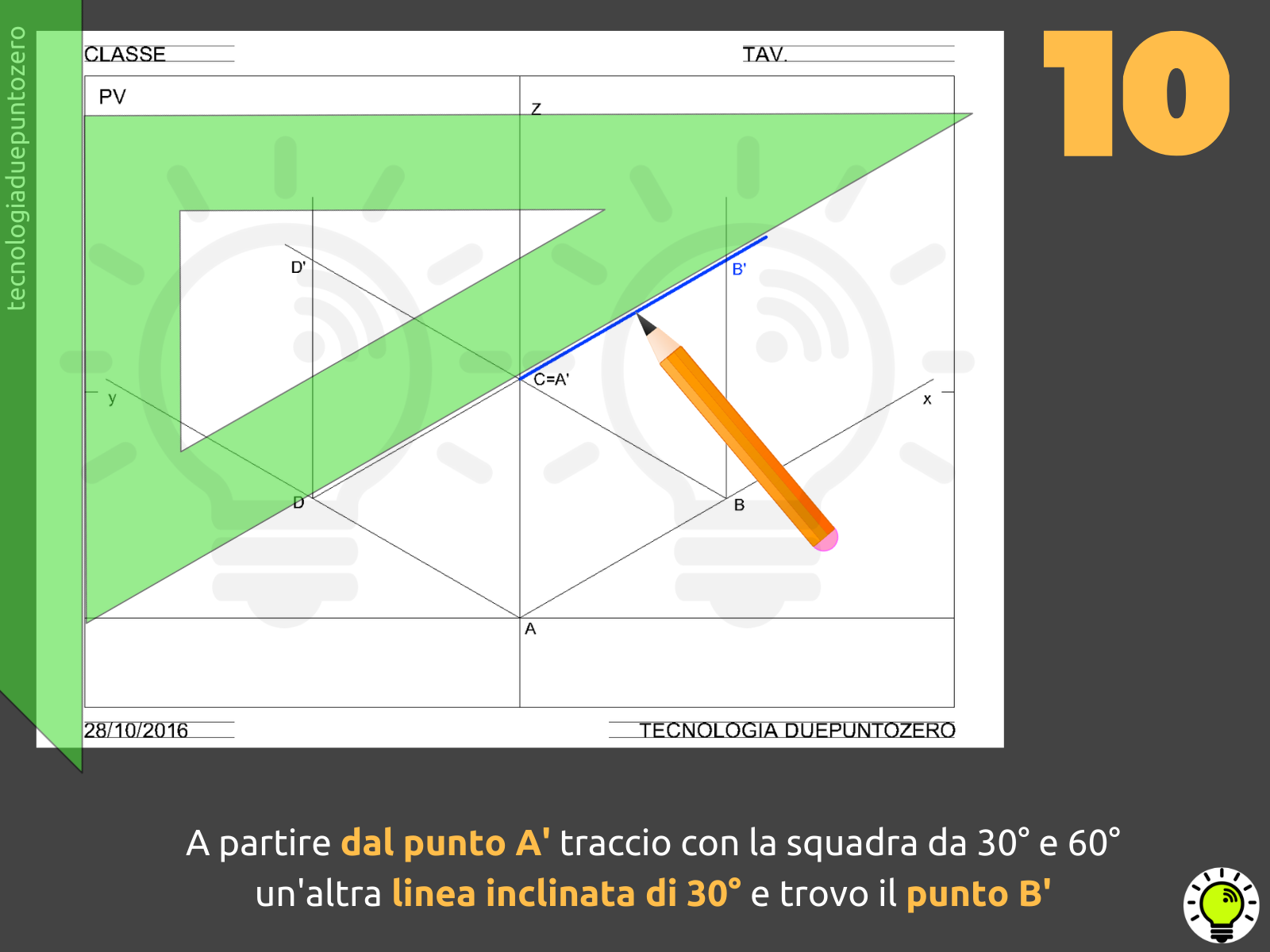

Assonometria-isometrica-cubo-passo-passo-10

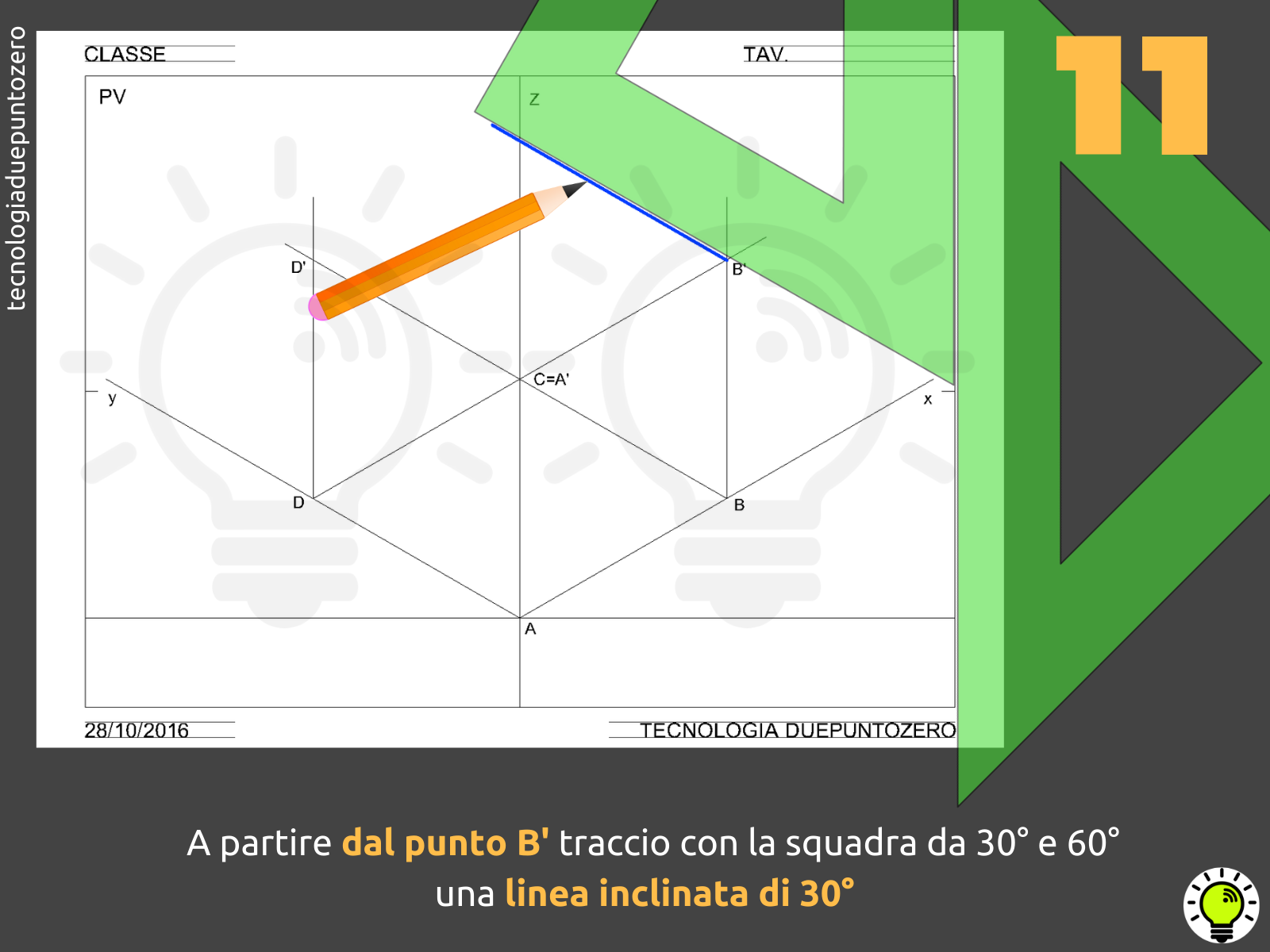

Assonometria-isometrica-cubo-passo-passo-11

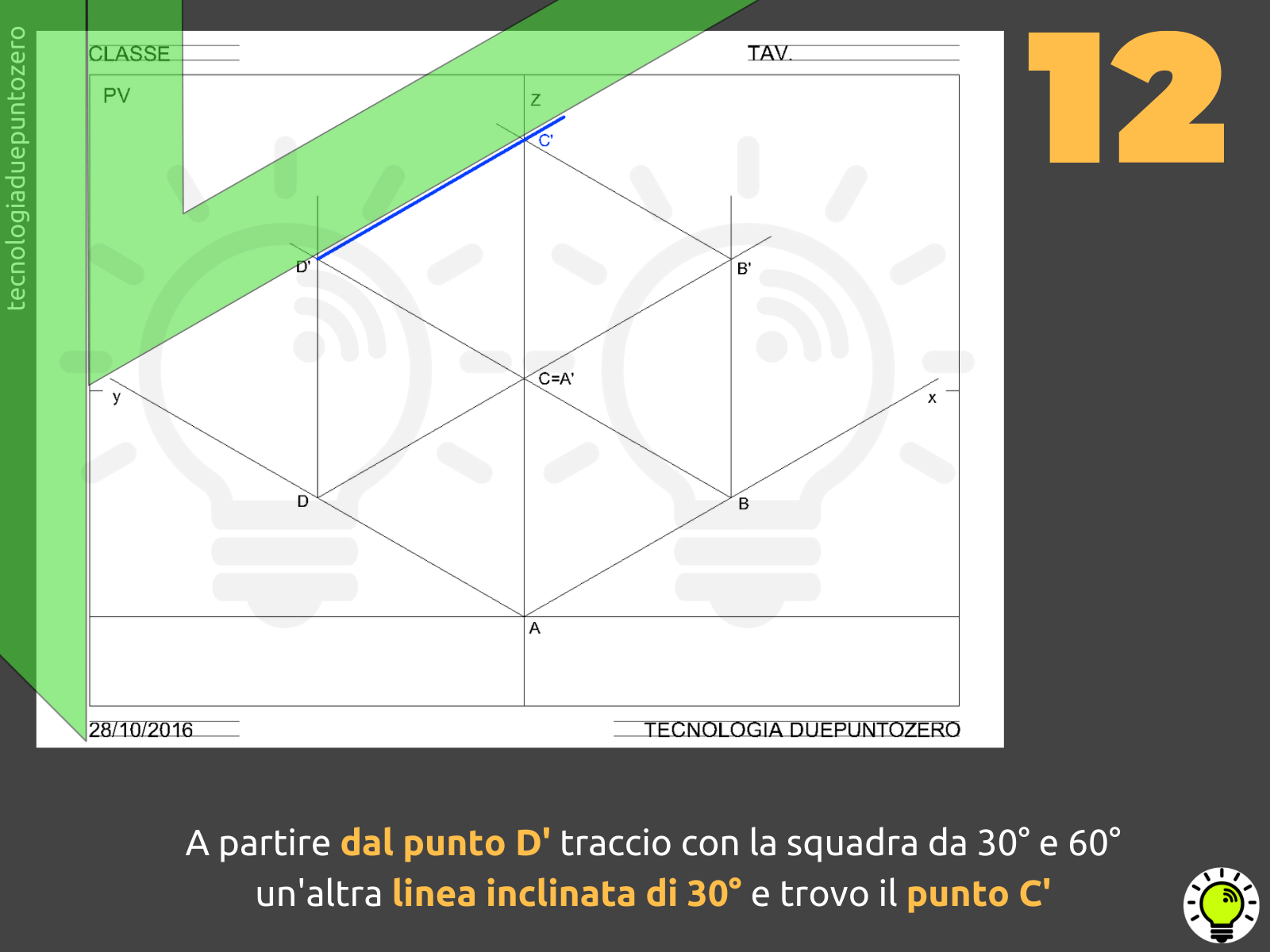

Assonometria-isometrica-cubo-passo-passo-12
Assonometria-isometrica-cubo-passo-passo-13

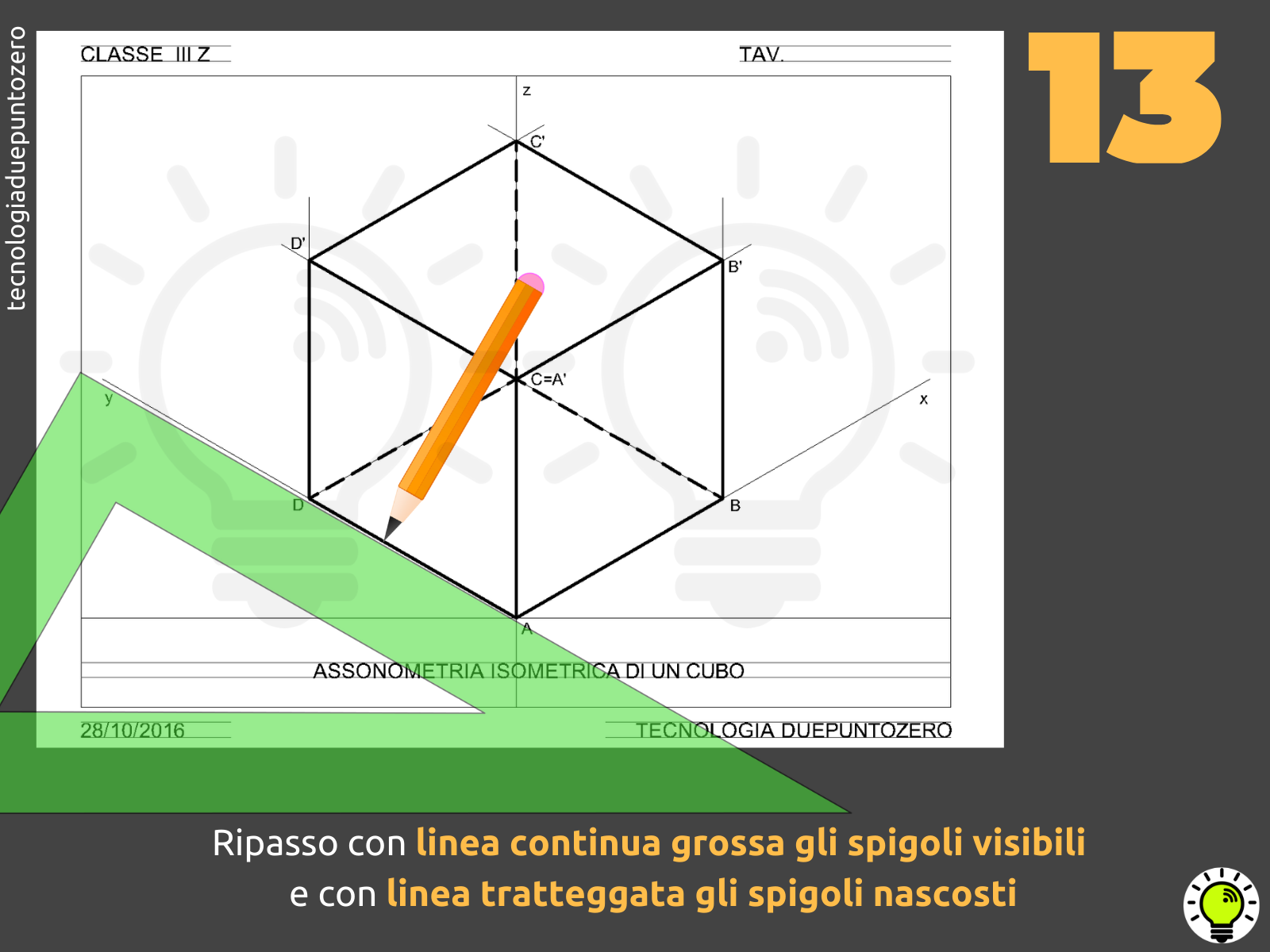

Assonometria-isometrica-cubo-passo-passo-14

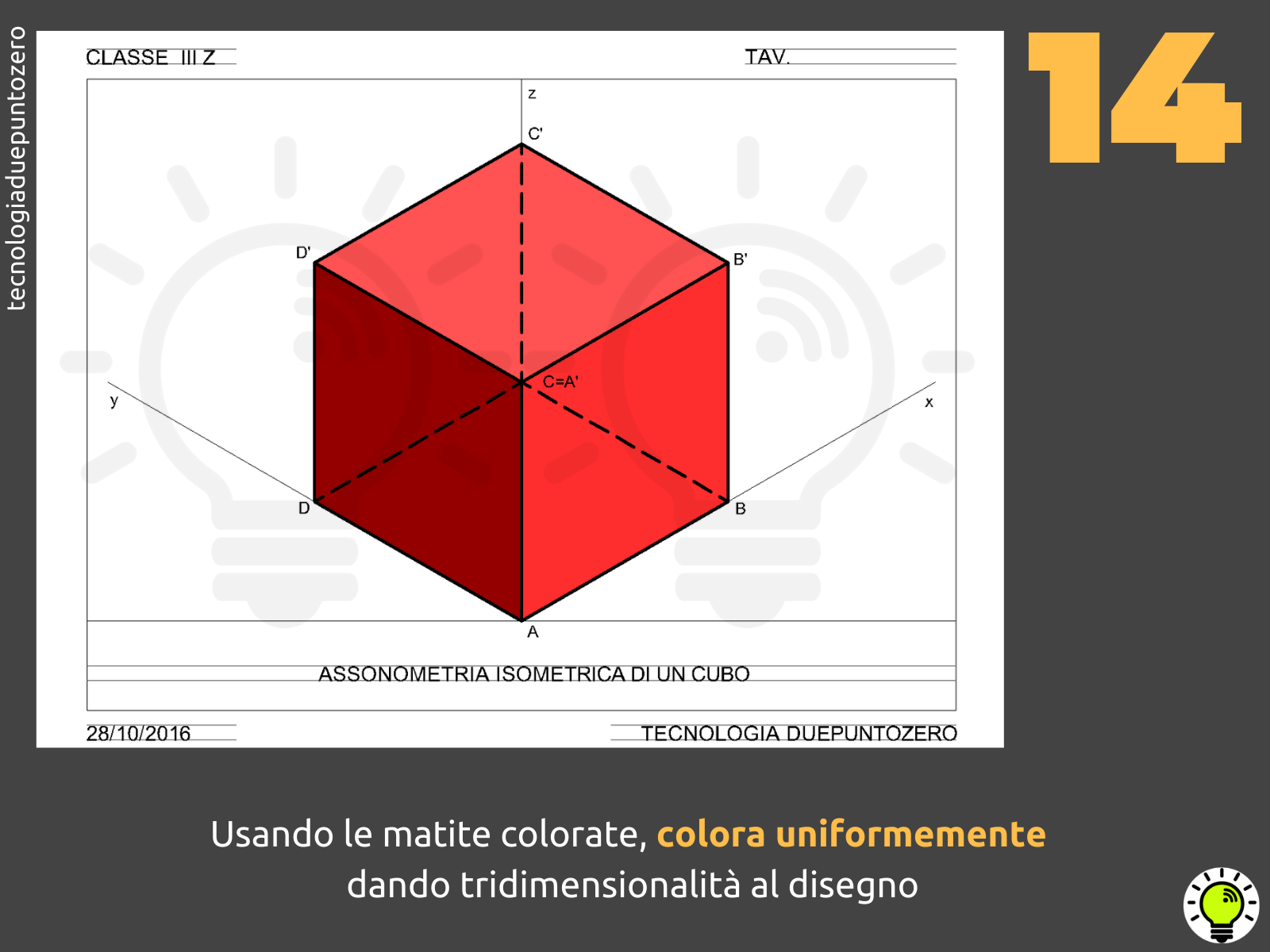

Assonometria-isometrica-cubo-passo-passo-15
previous arrowprevious arrow
next arrownext arrow
Shadow





Ricordiamo lo schema dell’assonometria isometrica:
