Assonometria isometrica di un tavolino

In questa esercitazione disegneremo l’Assonometria isometrica di un tavolino per sottrazione da un parallelepipedo.

Il tavolino ha le seguenti dimensioni. Vogliamo disegnarne l’assonometria isometrica in scala 1:5.

Quanto valgono in scala 1:5 le misure riportate nel disegno?

Se può esserti utile, scarica la tavola in formato pdf, annotandoci sopra ciò che ritieni importante. Se sei in difficoltà, segui le istruzioni grafiche passo-passo che trovi più in basso. Se sei in difficoltà e può esserti utile scarica e stampa le seguenti  istruzioni grafiche passo-passo in formato pdf. Per risparmiare carta e toner, ti consiglio la stampa di 6 slides per pagina.



Ecco il risultato:

Assonometrie-oPdf



Guarda lo slide show con le immagini delle istruzioni passopasso che scorrono in automatico 👇🏽

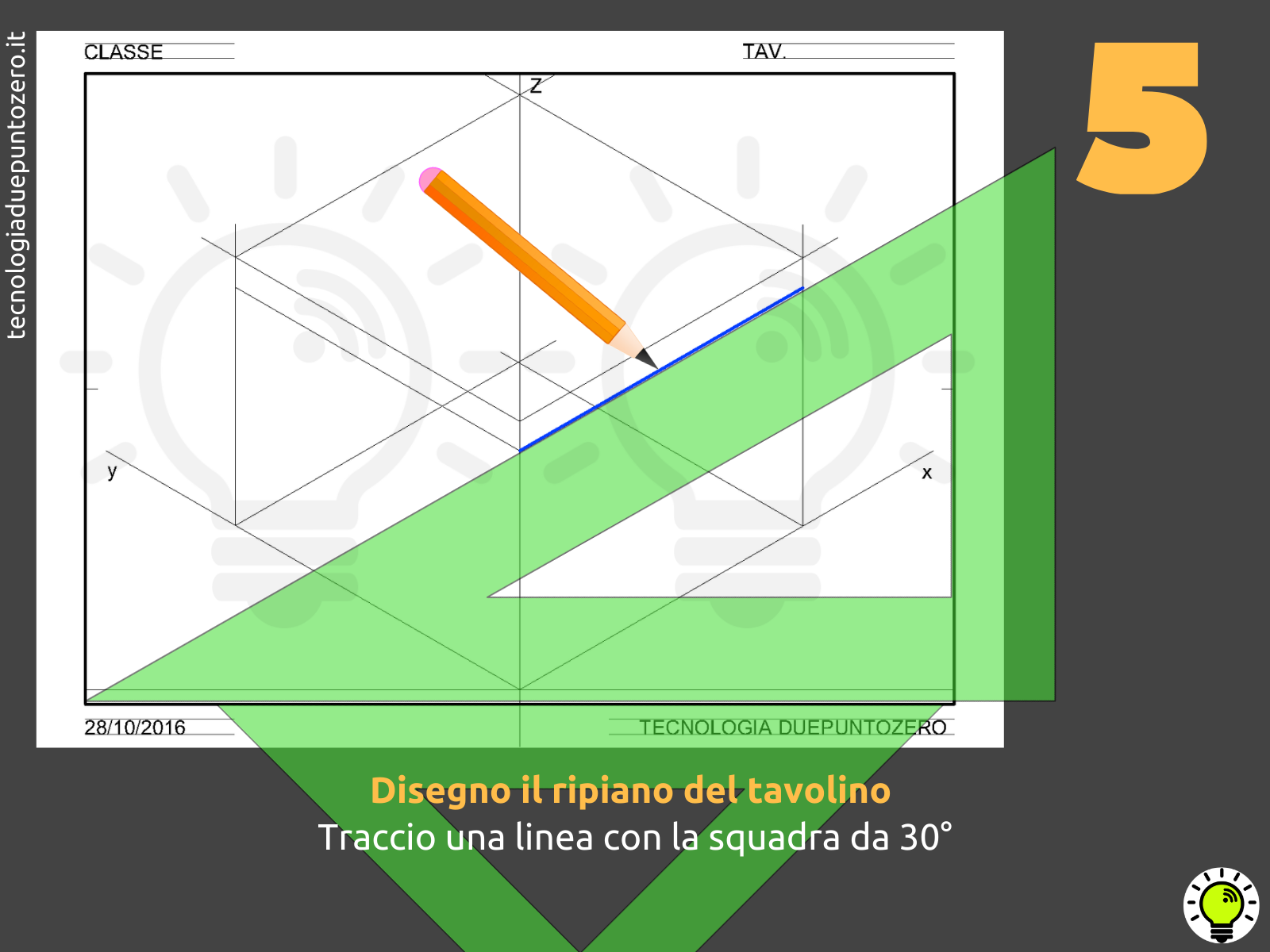

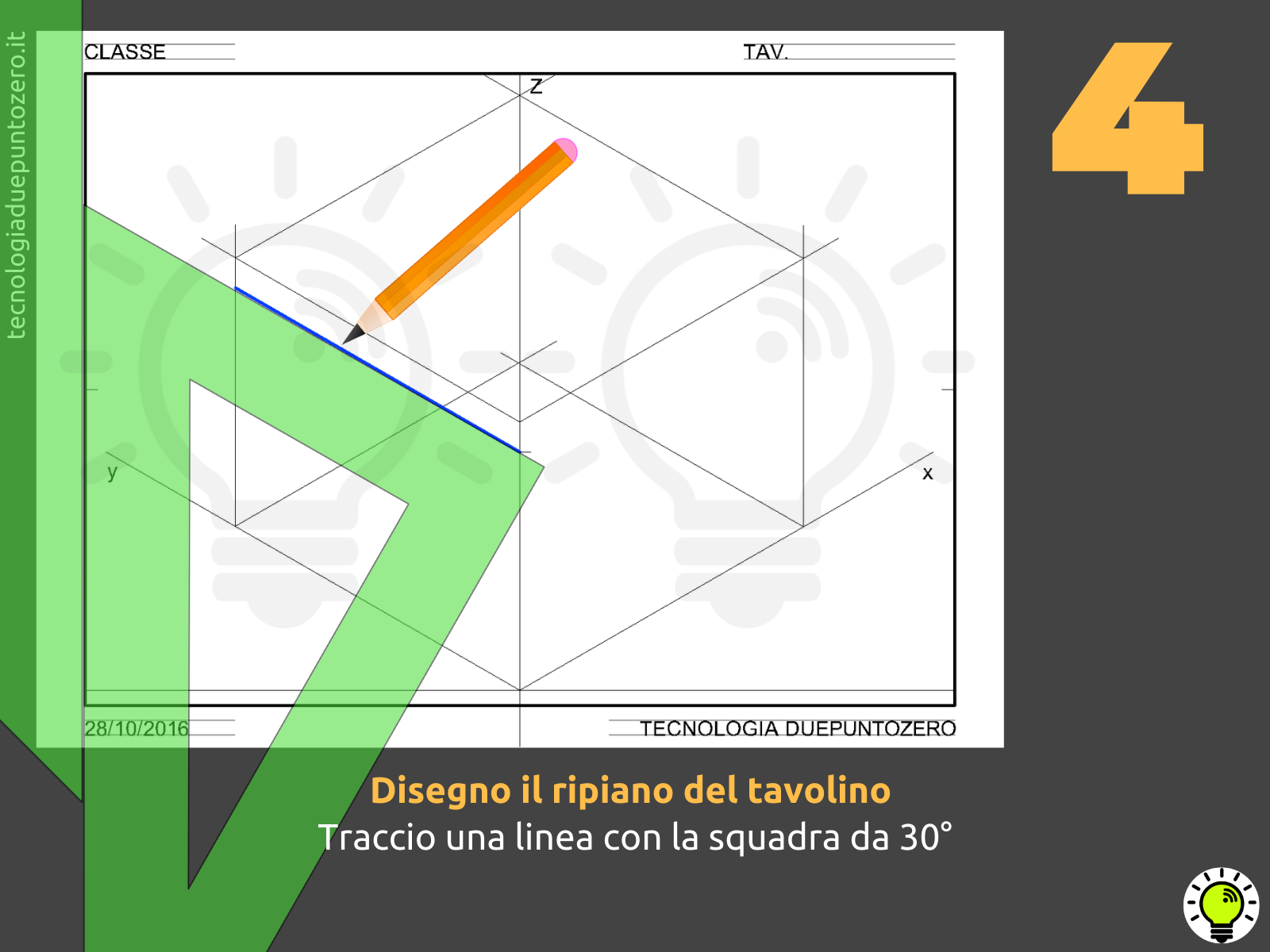

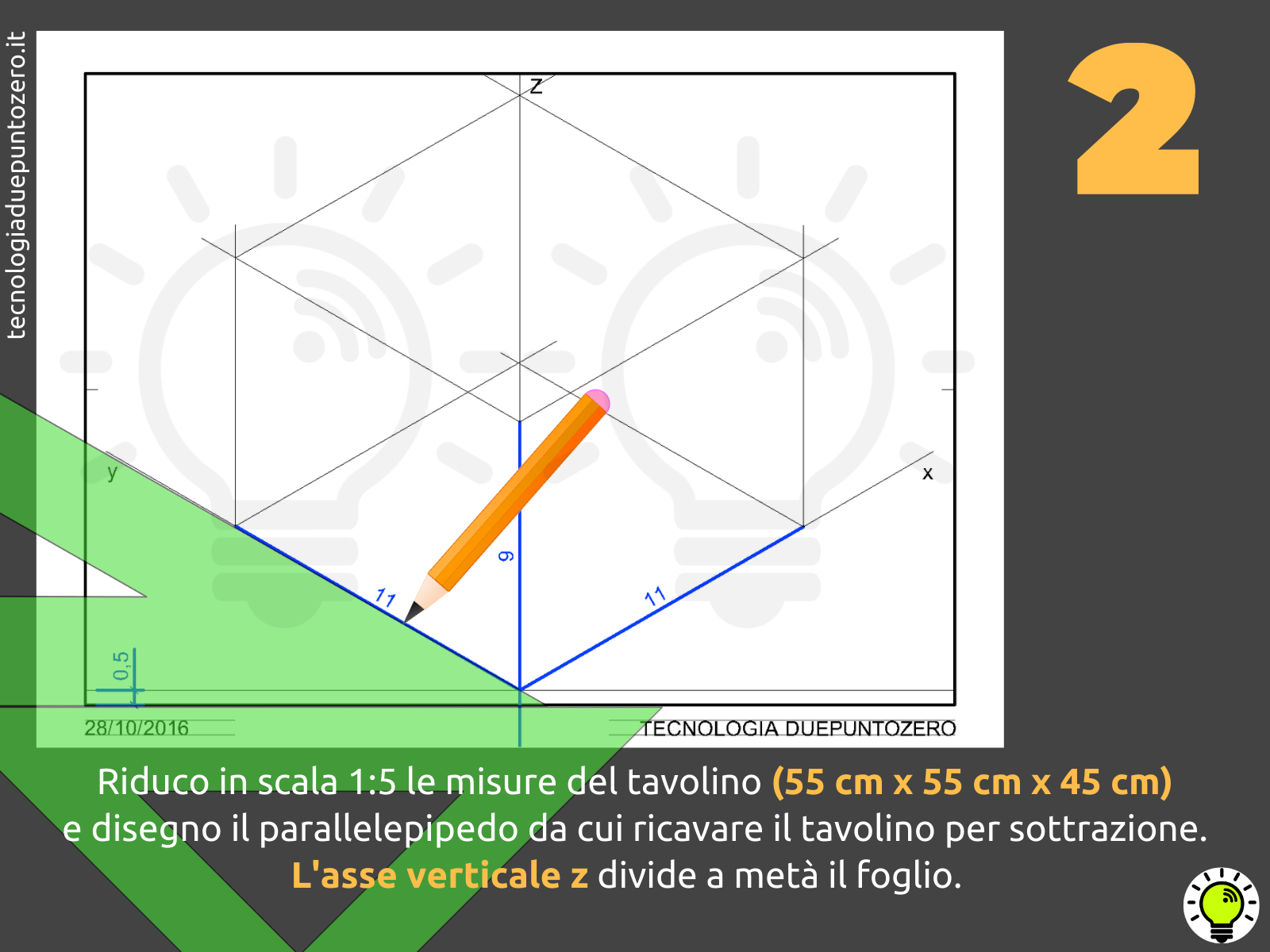

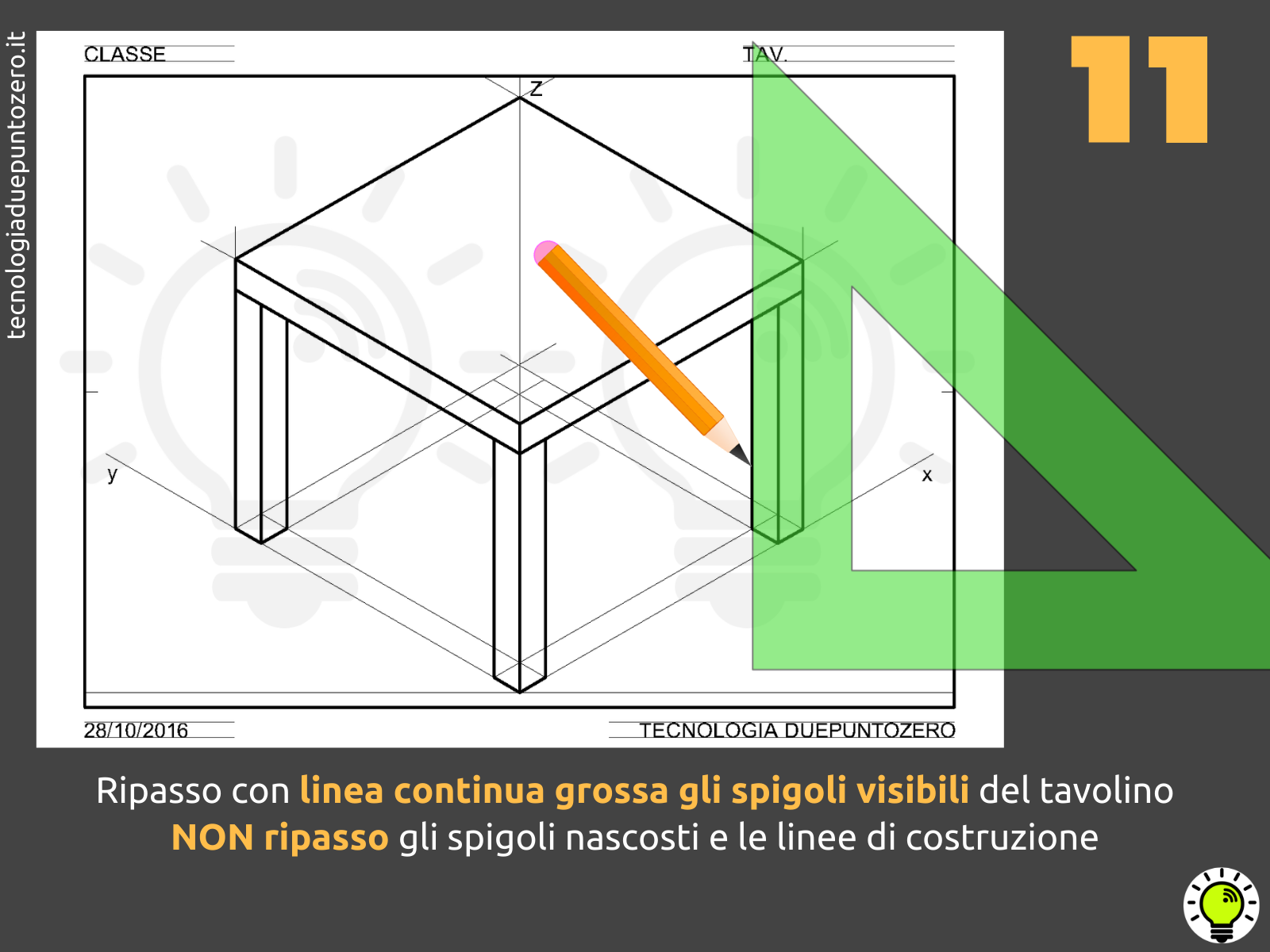

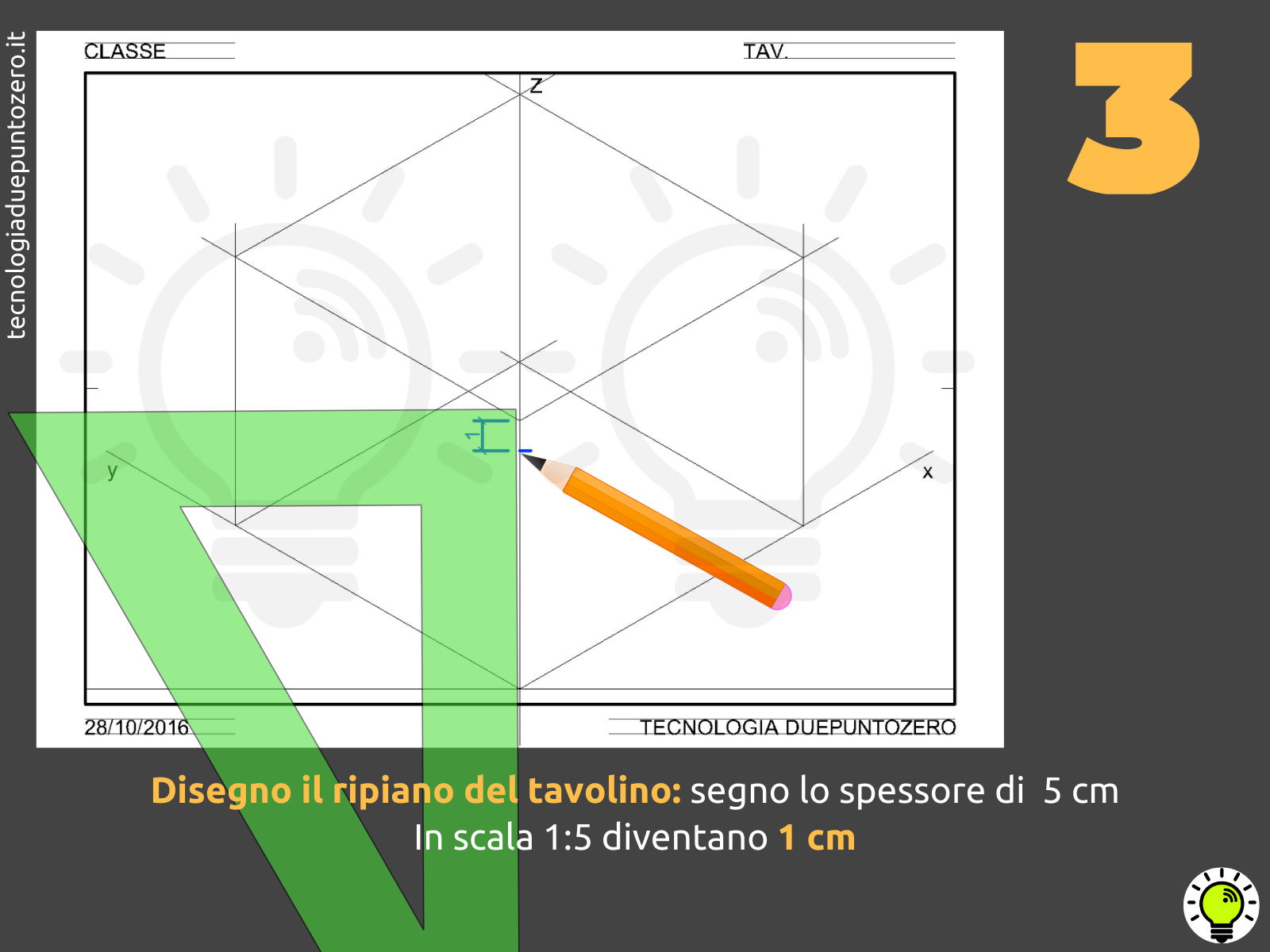

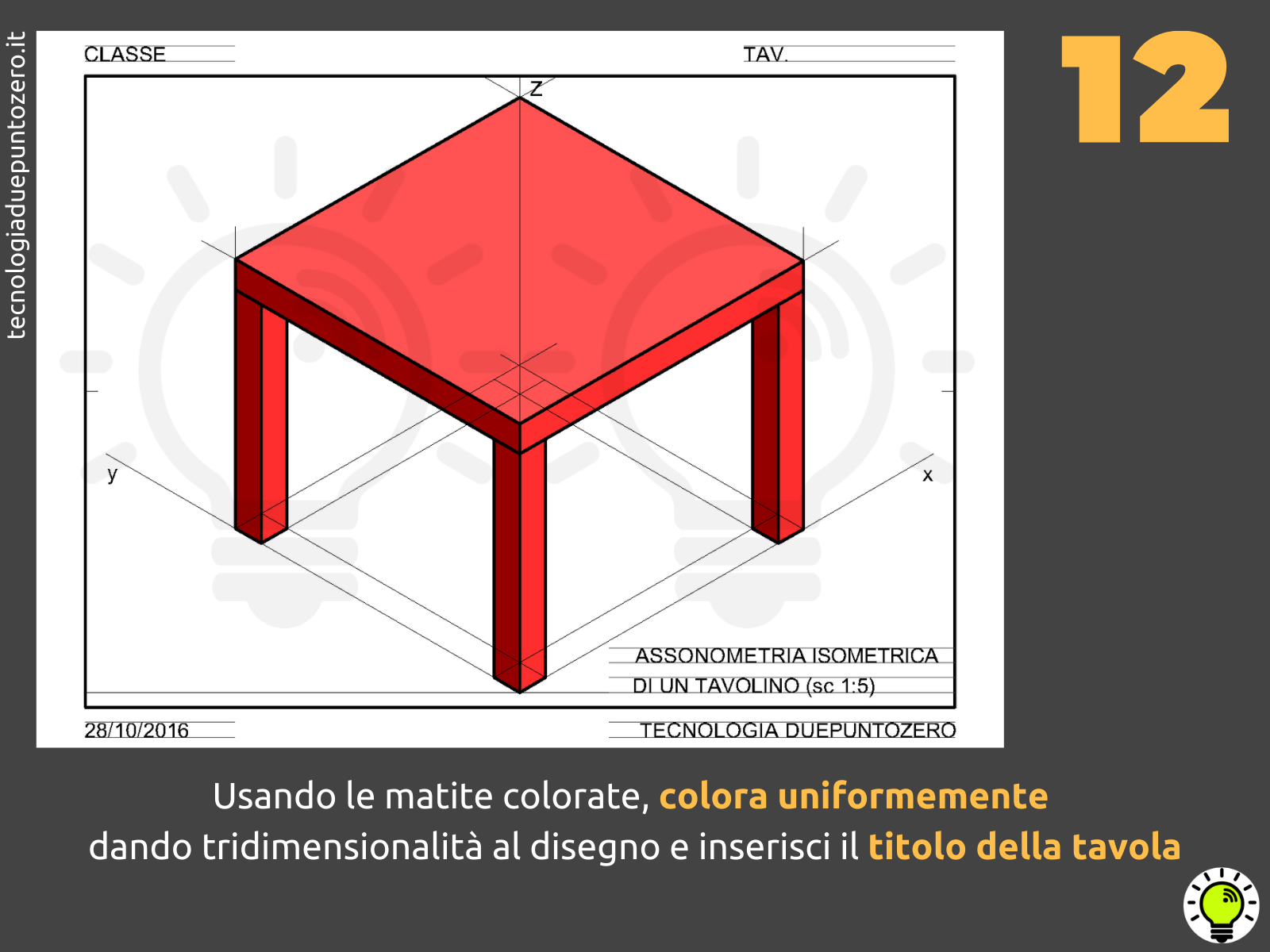

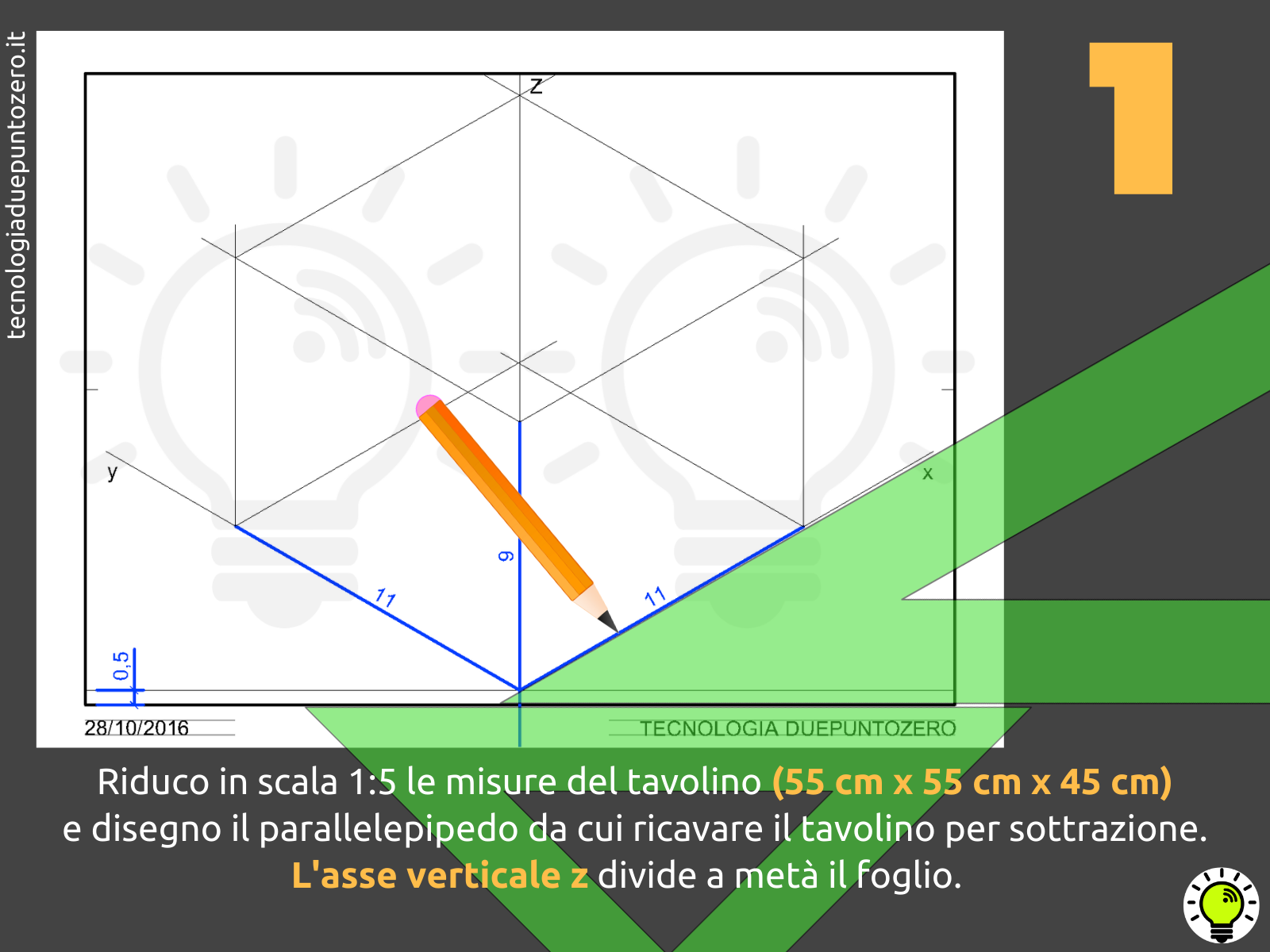

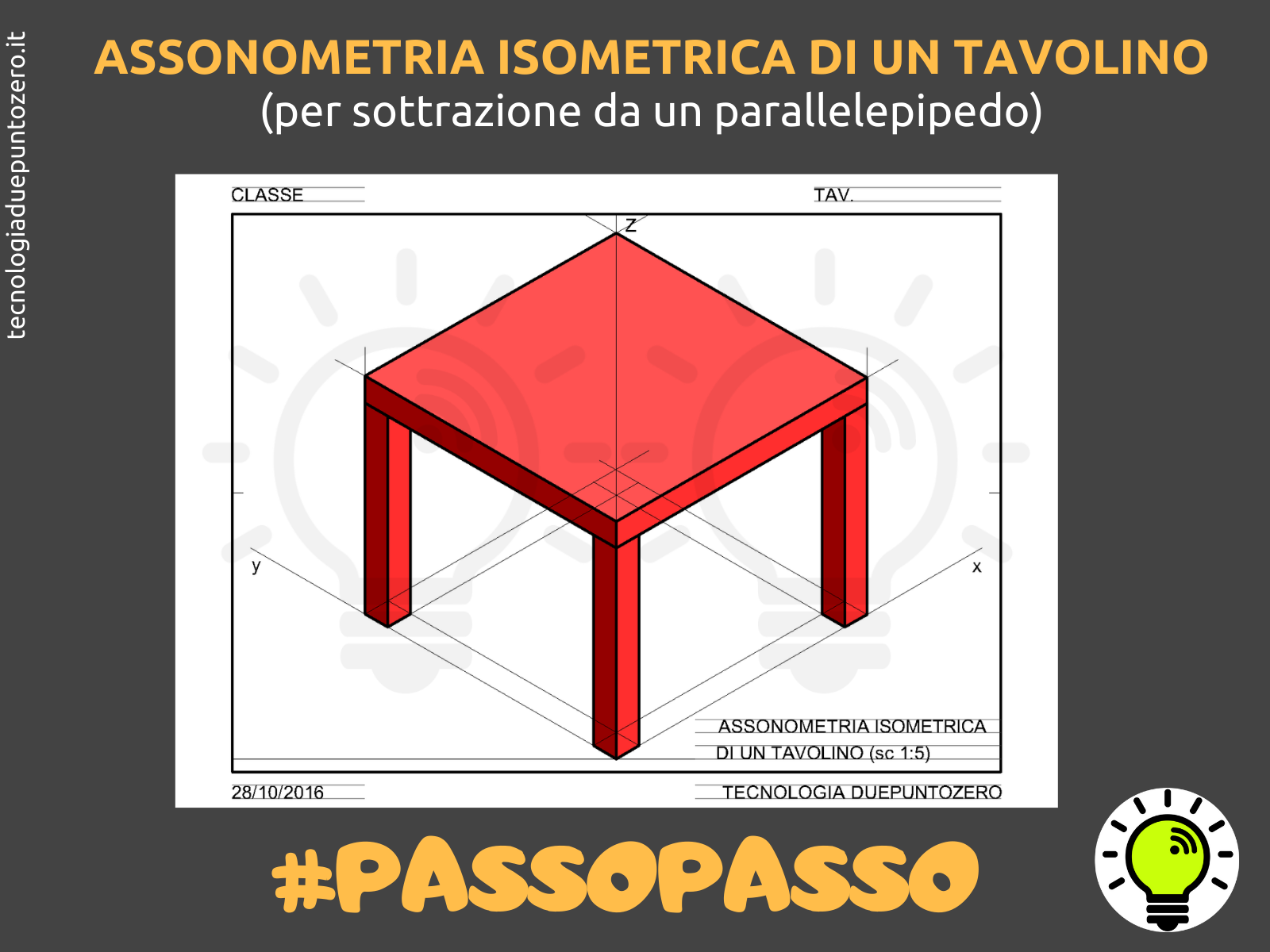

Assonometria isometrica tavolino passopasso istruzioni _01
Assonometria isometrica tavolino passopasso istruzioni _02
Assonometria isometrica tavolino passopasso istruzioni _03
Assonometria isometrica tavolino passopasso istruzioni _04
Assonometria isometrica tavolino passopasso istruzioni _05

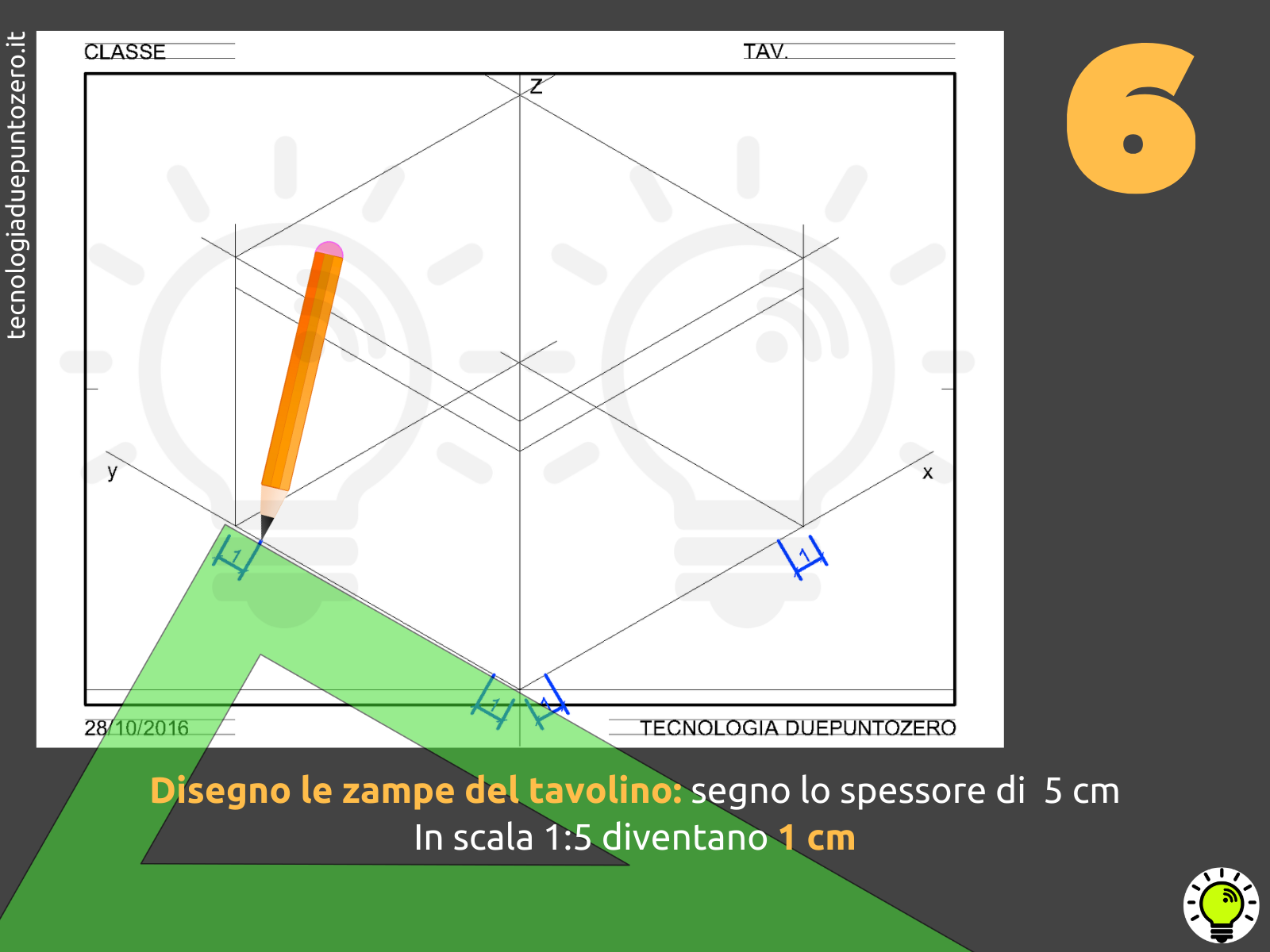

Assonometria isometrica tavolino passopasso istruzioni _06
Assonometria isometrica tavolino passopasso istruzioni _07

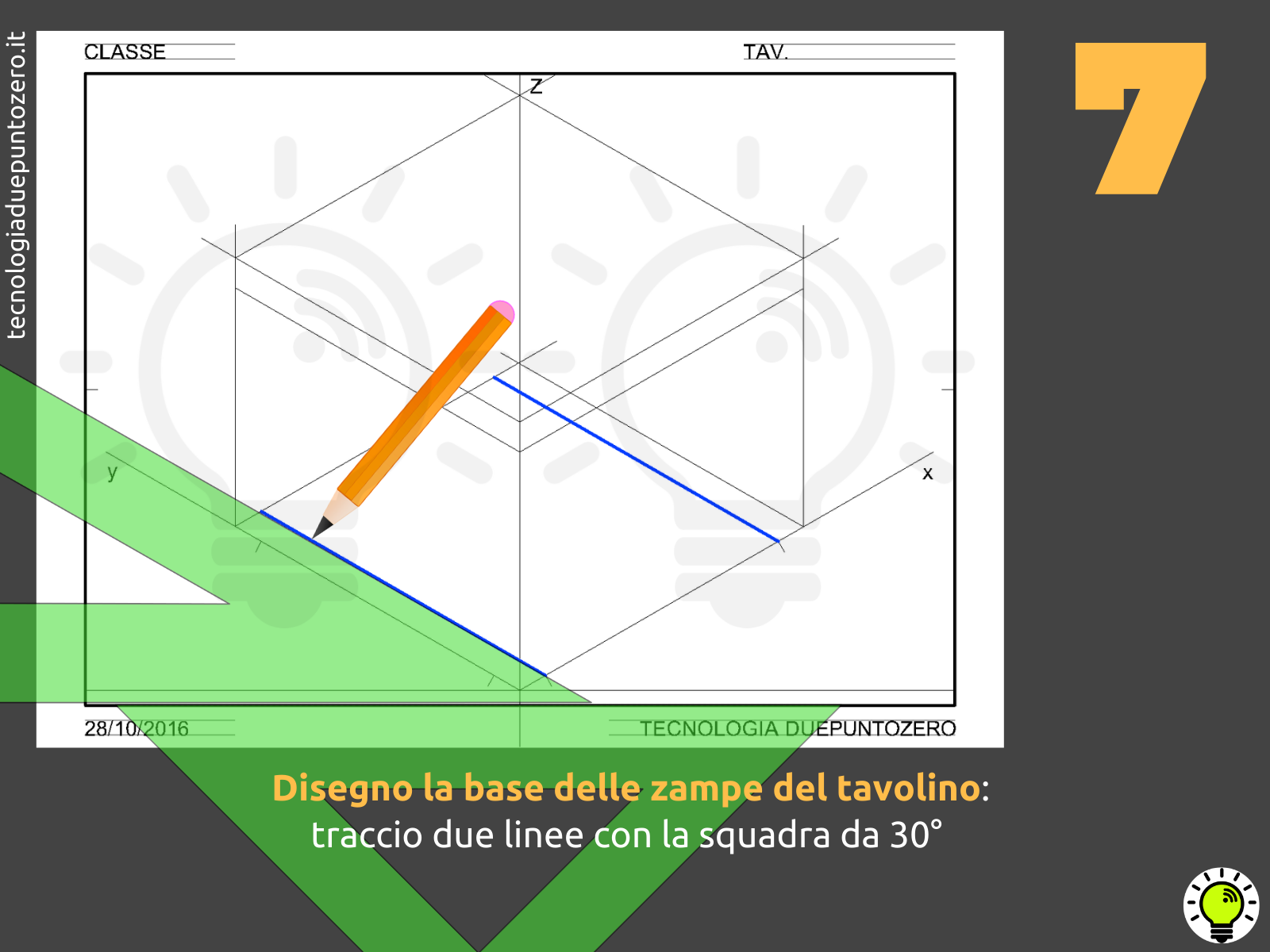

Assonometria isometrica tavolino passopasso istruzioni _08

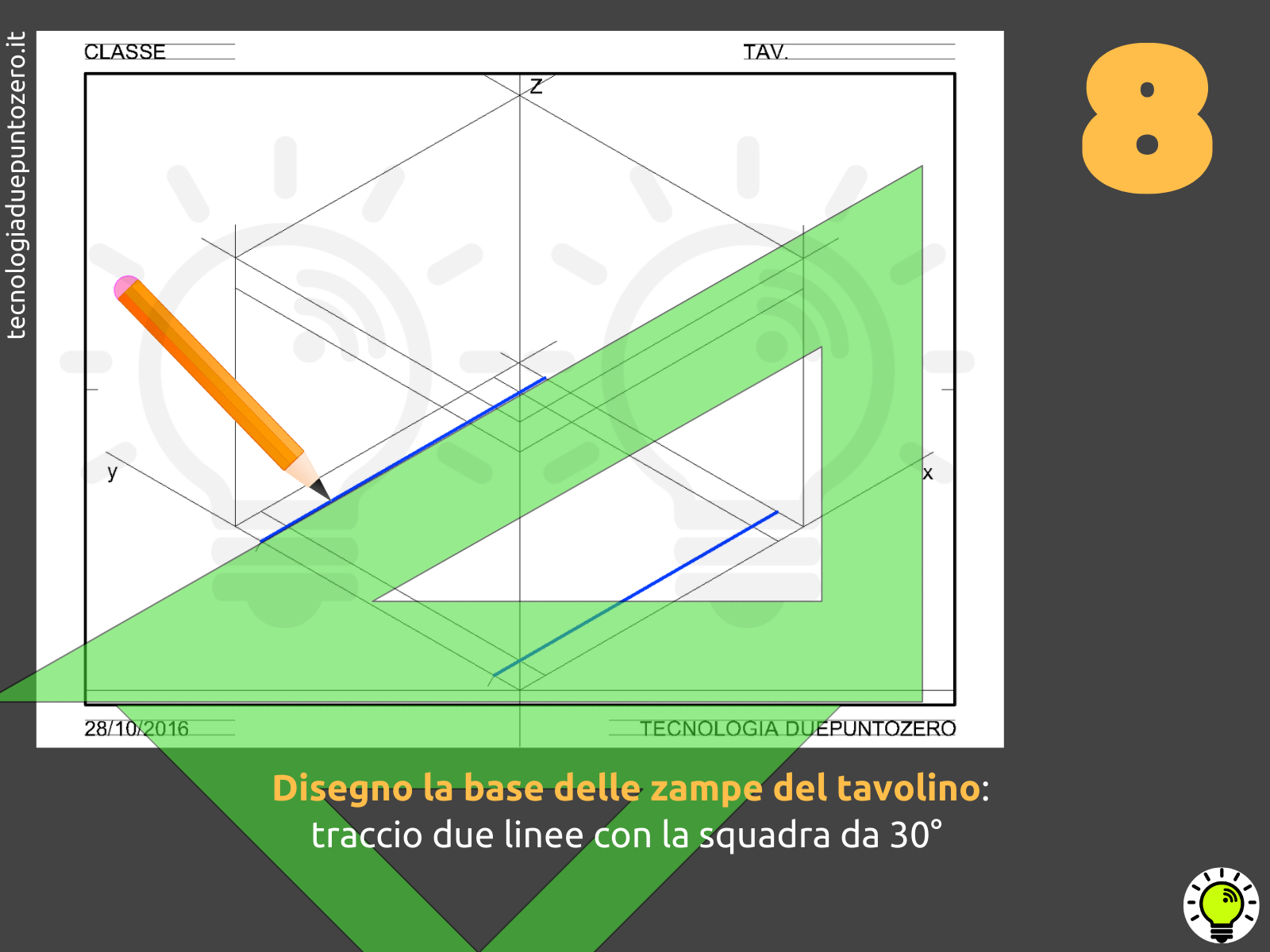

Assonometria isometrica tavolino passopasso istruzioni _09

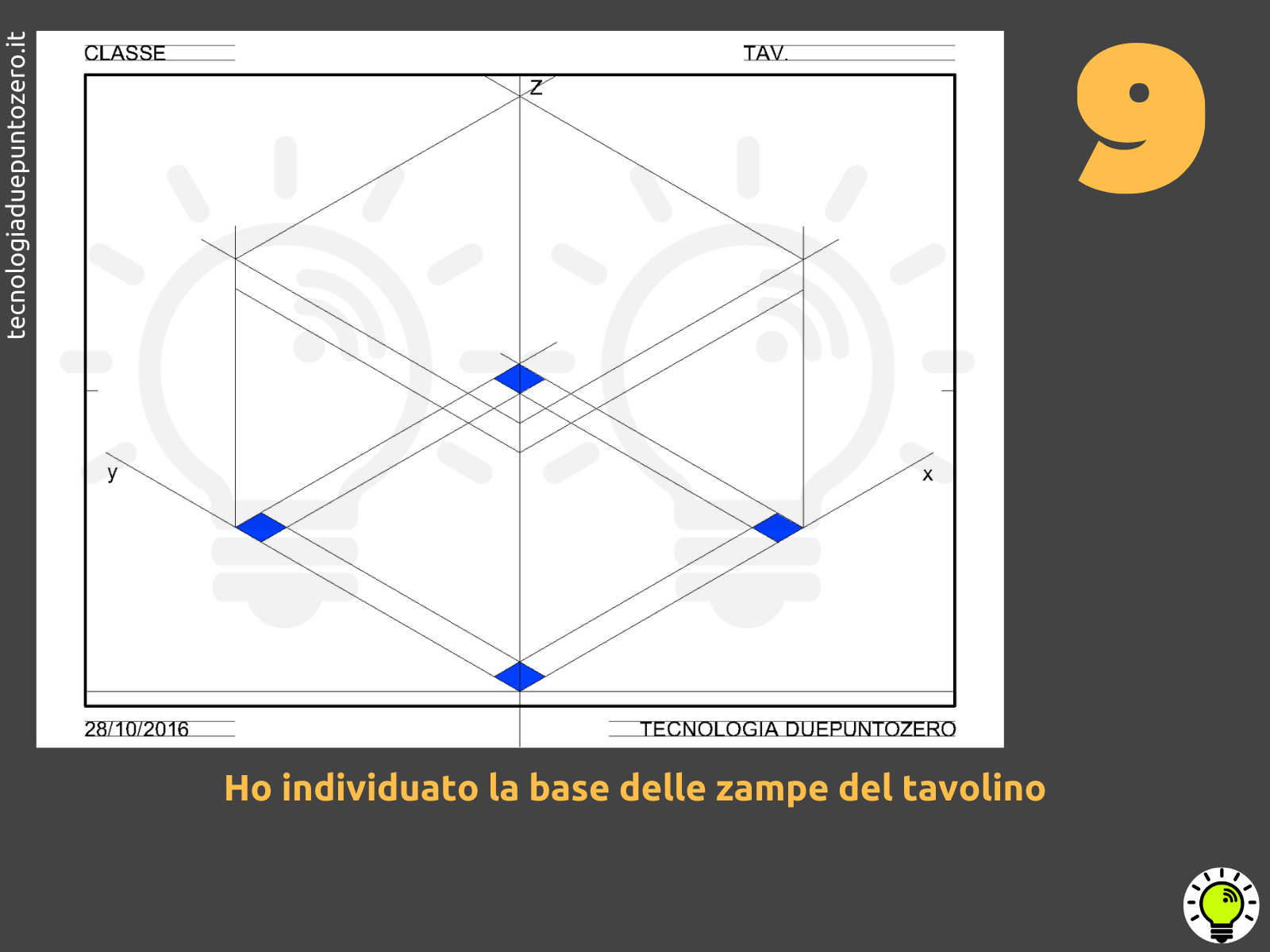

Assonometria isometrica tavolino passopasso istruzioni _10

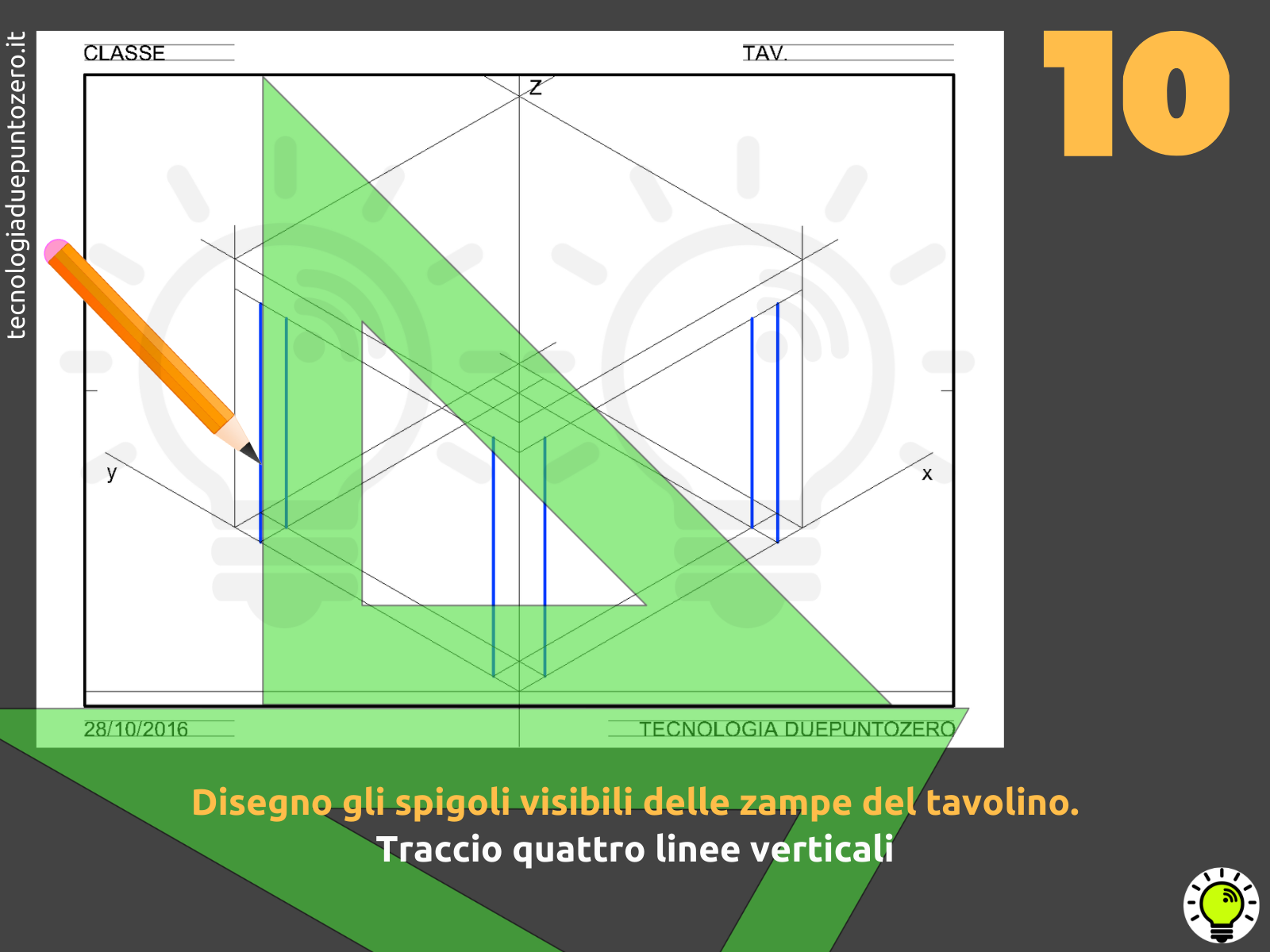

Assonometria isometrica tavolino passopasso istruzioni _11
Assonometria isometrica tavolino passopasso istruzioni _12
Assonometria isometrica tavolino passopasso istruzioni _13
previous arrowprevious arrow
next arrownext arrow
Shadow



Guarda le immagini con le istruzioni passopasso una per volta 👇🏽

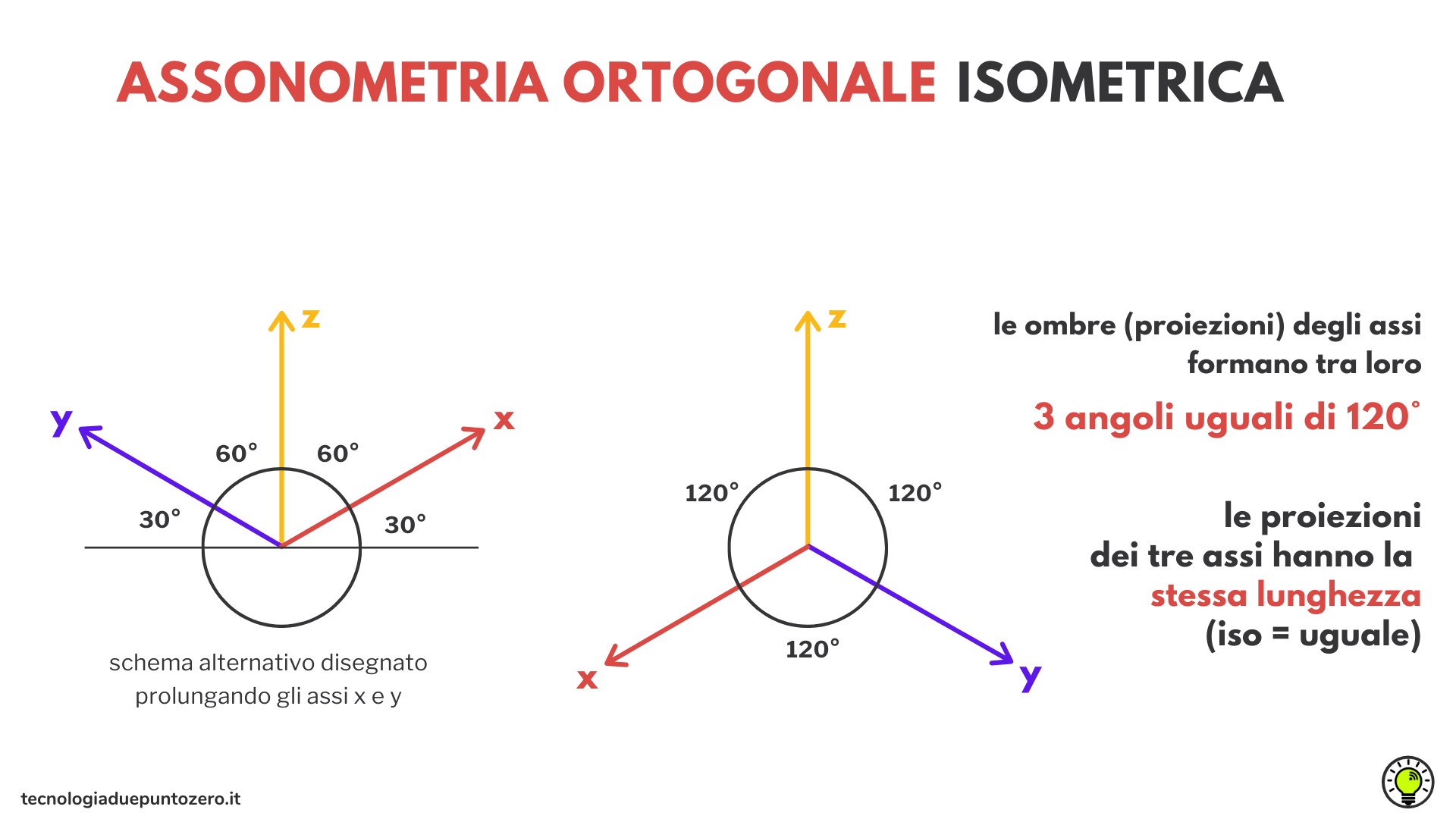

Ricordiamo lo schema dell’assonometria isometrica:
