Assonometria cavaliera di un tavolino

In questa esercitazione disegneremo l’Assonometria cavaliera di un tavolino per sottrazione da un parallelepipedo.

Il tavolino ha le seguenti dimensioni. Vogliamo disegnarne l’assonometria cavaliera in scala 1:5.

Quanto valgono in scala 1:5 le misure riportate nel disegno?

Se può esserti utile, scarica la tavola in formato pdf, annotandoci sopra ciò che ritieni importante. Se sei in difficoltà, segui le istruzioni grafiche passo-passo che trovi più in basso. Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, anziché prendere appunti scarica e stampa le seguenti  istruzioni grafiche passo-passo in formato pdf. Per risparmiare carta e toner, ti consiglio la stampa di 6 slides per pagina.



Ecco il risultato:

Assonometria cavaliera tavolino tavola pdf



Guarda lo slide show con le immagini delle istruzioni passopasso che scorrono in automatico 👇🏽

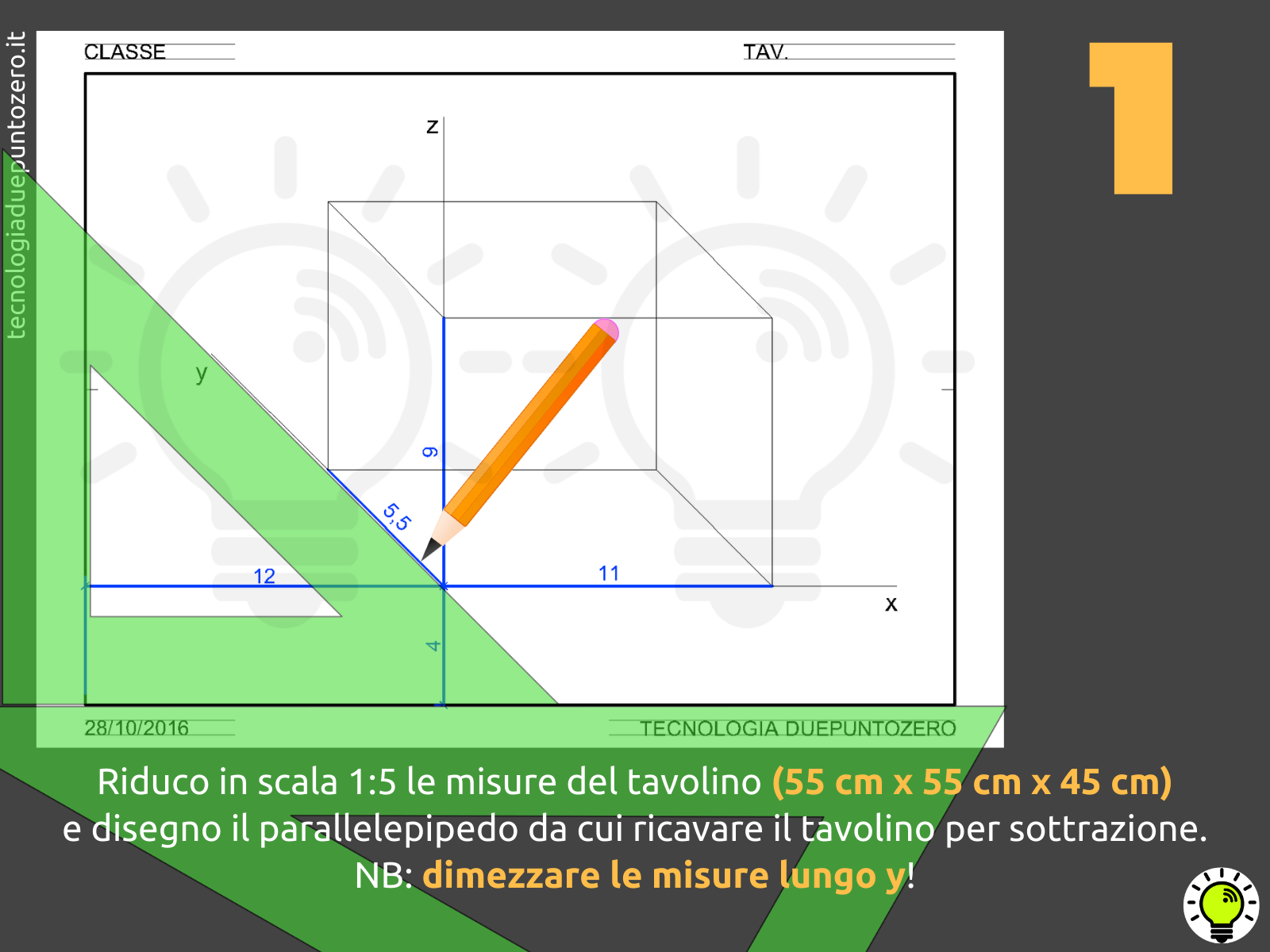

Assonometria cavaliera tavolino passopasso istruzioni_02

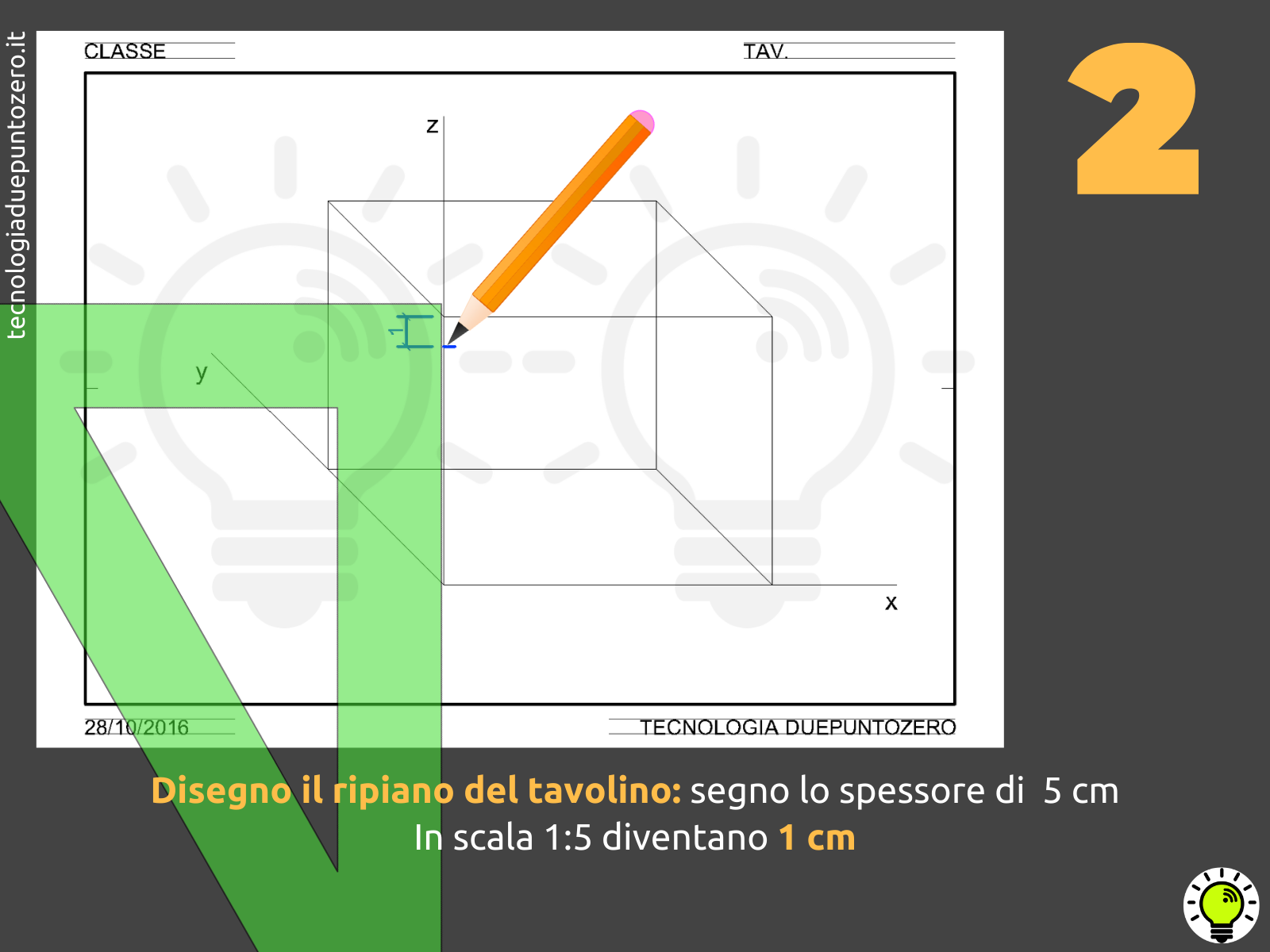

Assonometria cavaliera tavolino passopasso istruzioni_03

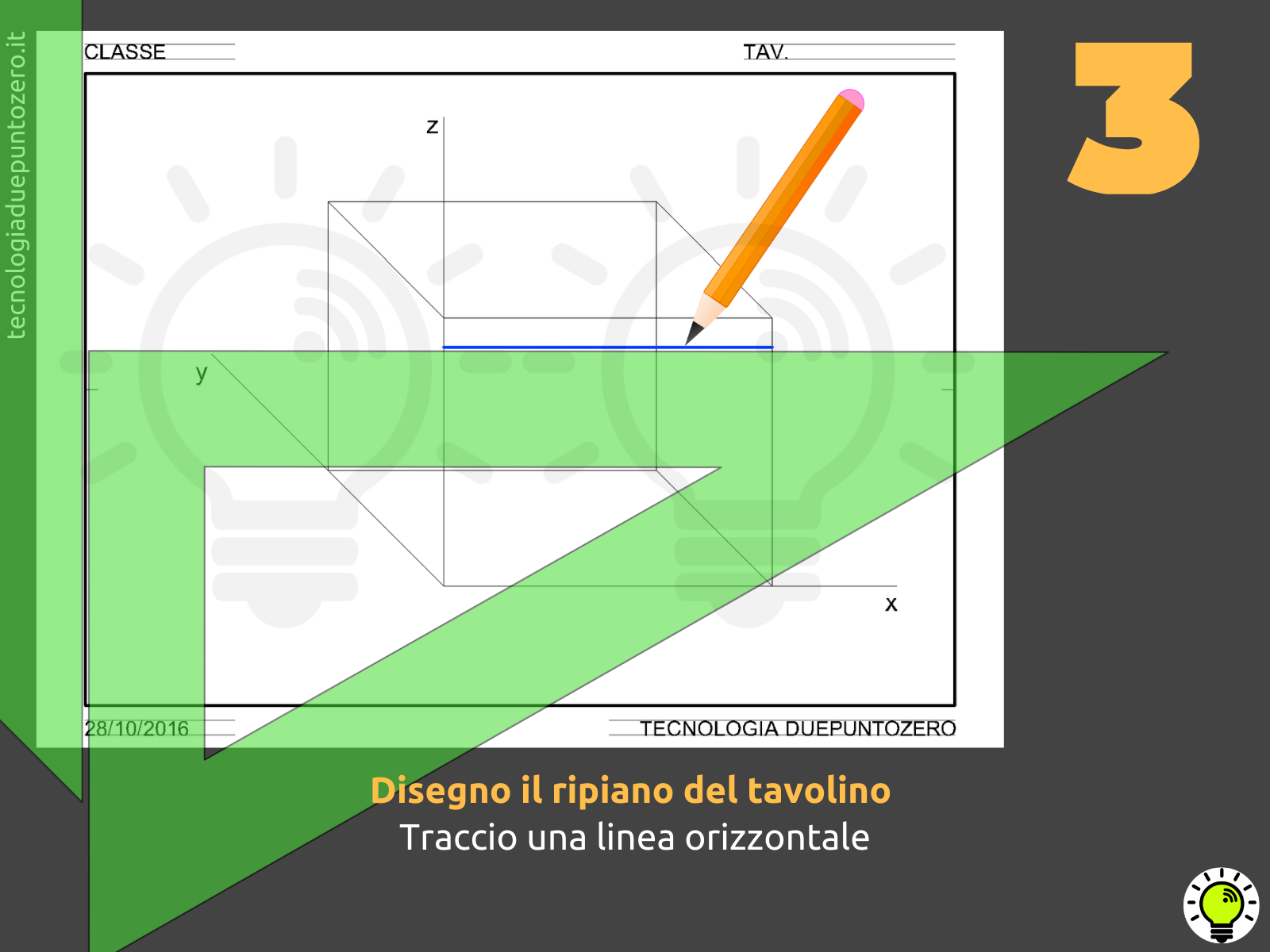

Assonometria cavaliera tavolino passopasso istruzioni_04

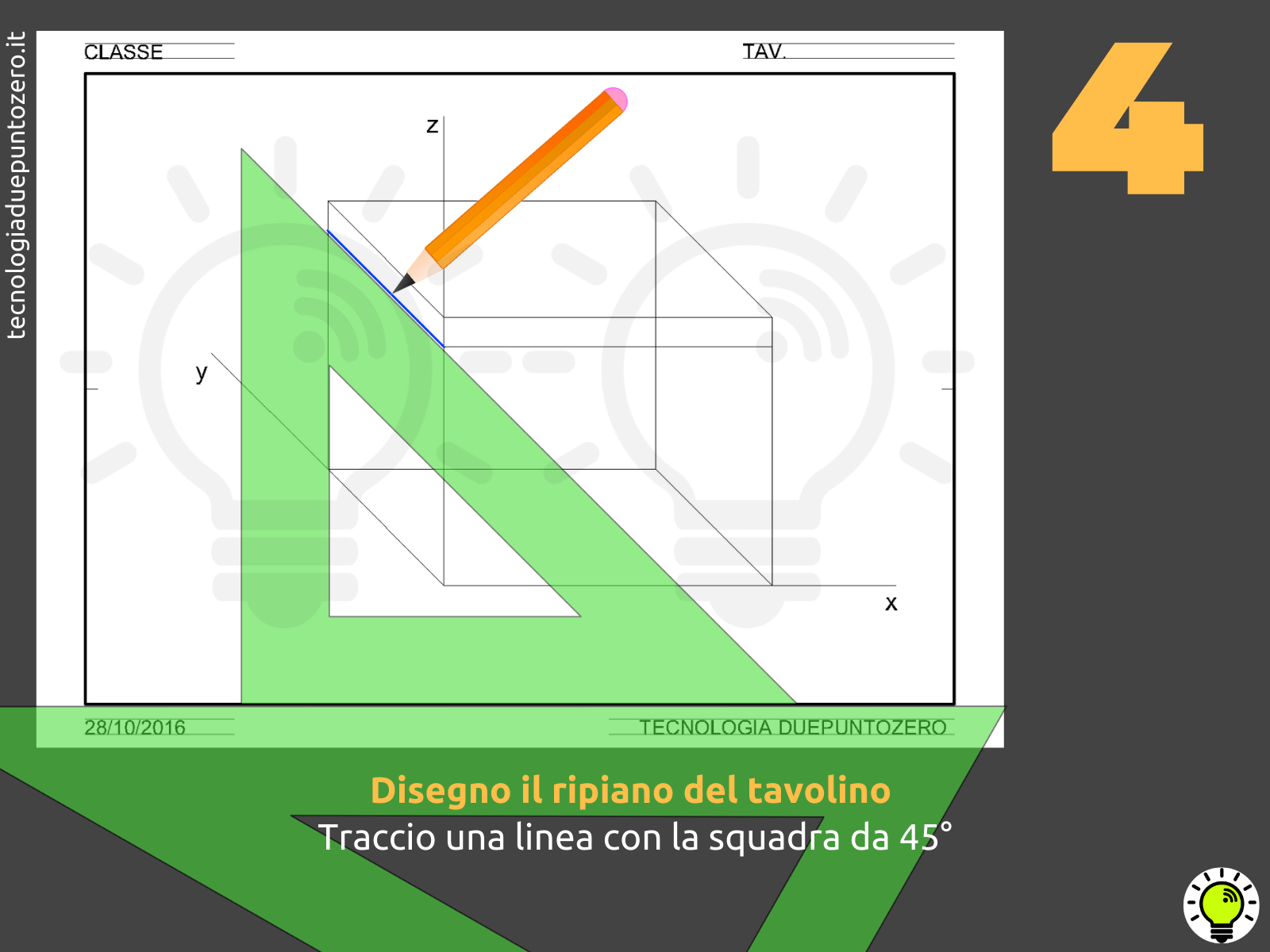

Assonometria cavaliera tavolino passopasso istruzioni_05

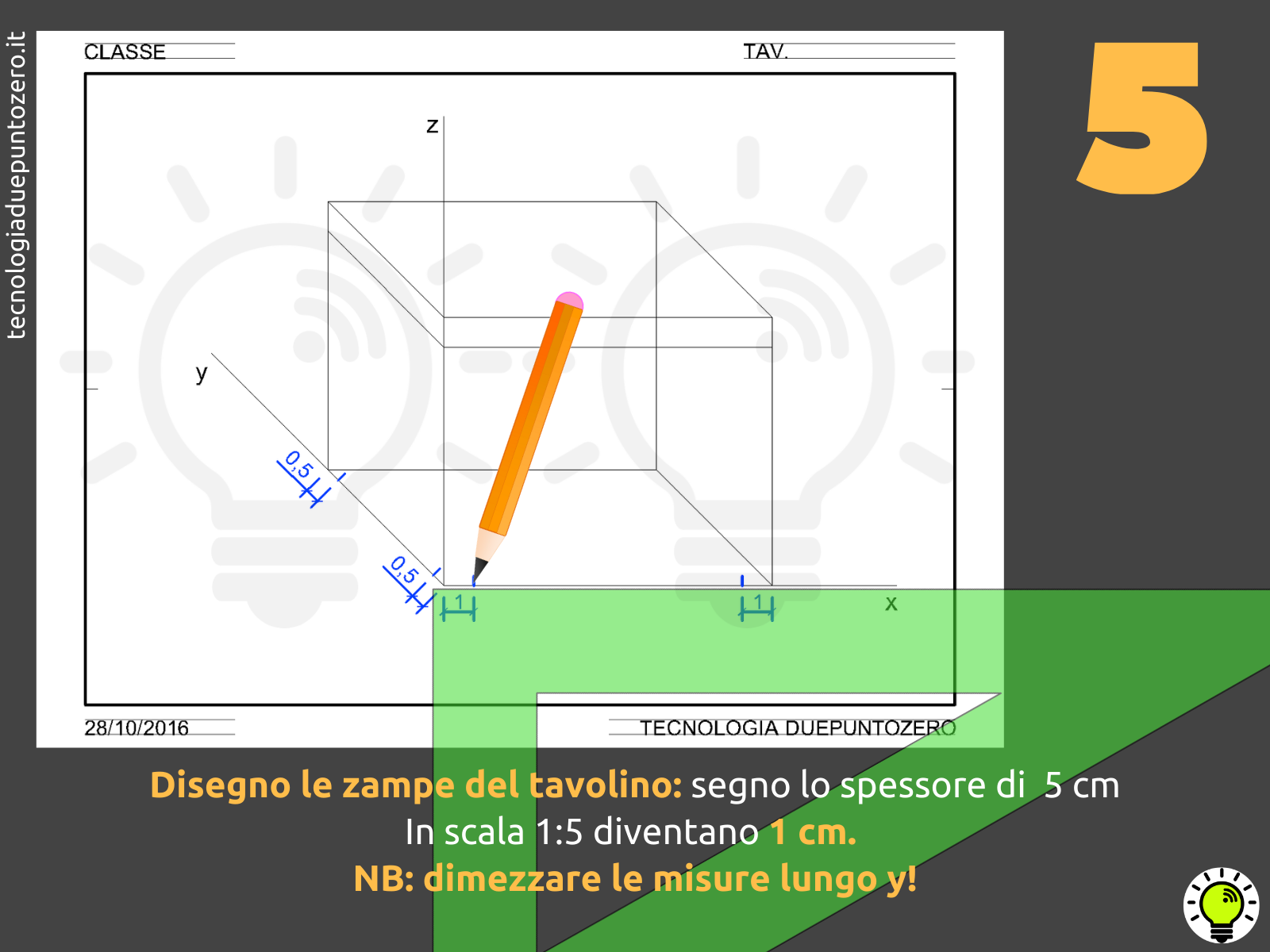

Assonometria cavaliera tavolino passopasso istruzioni_06

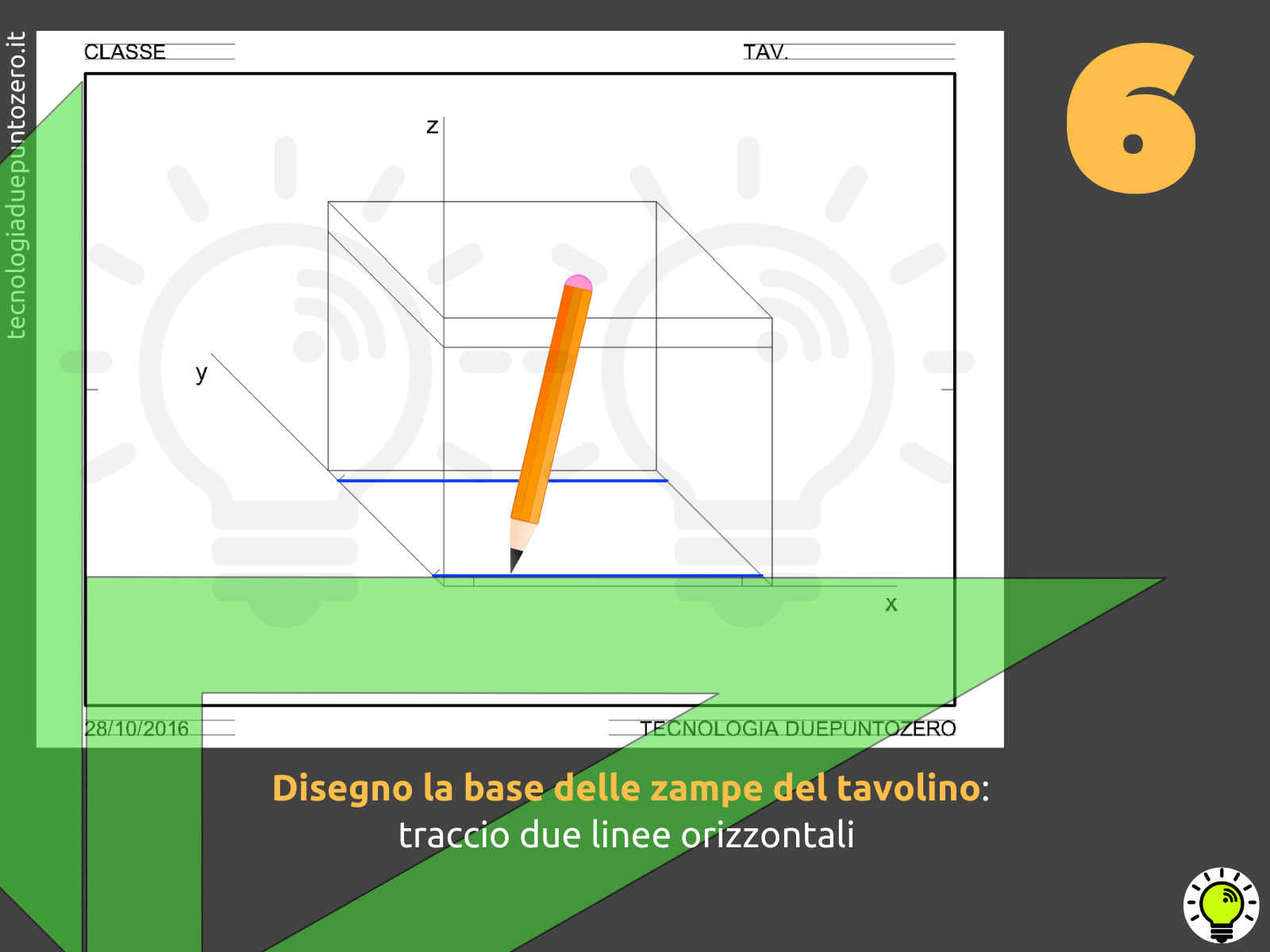

Assonometria cavaliera tavolino passopasso istruzioni_07

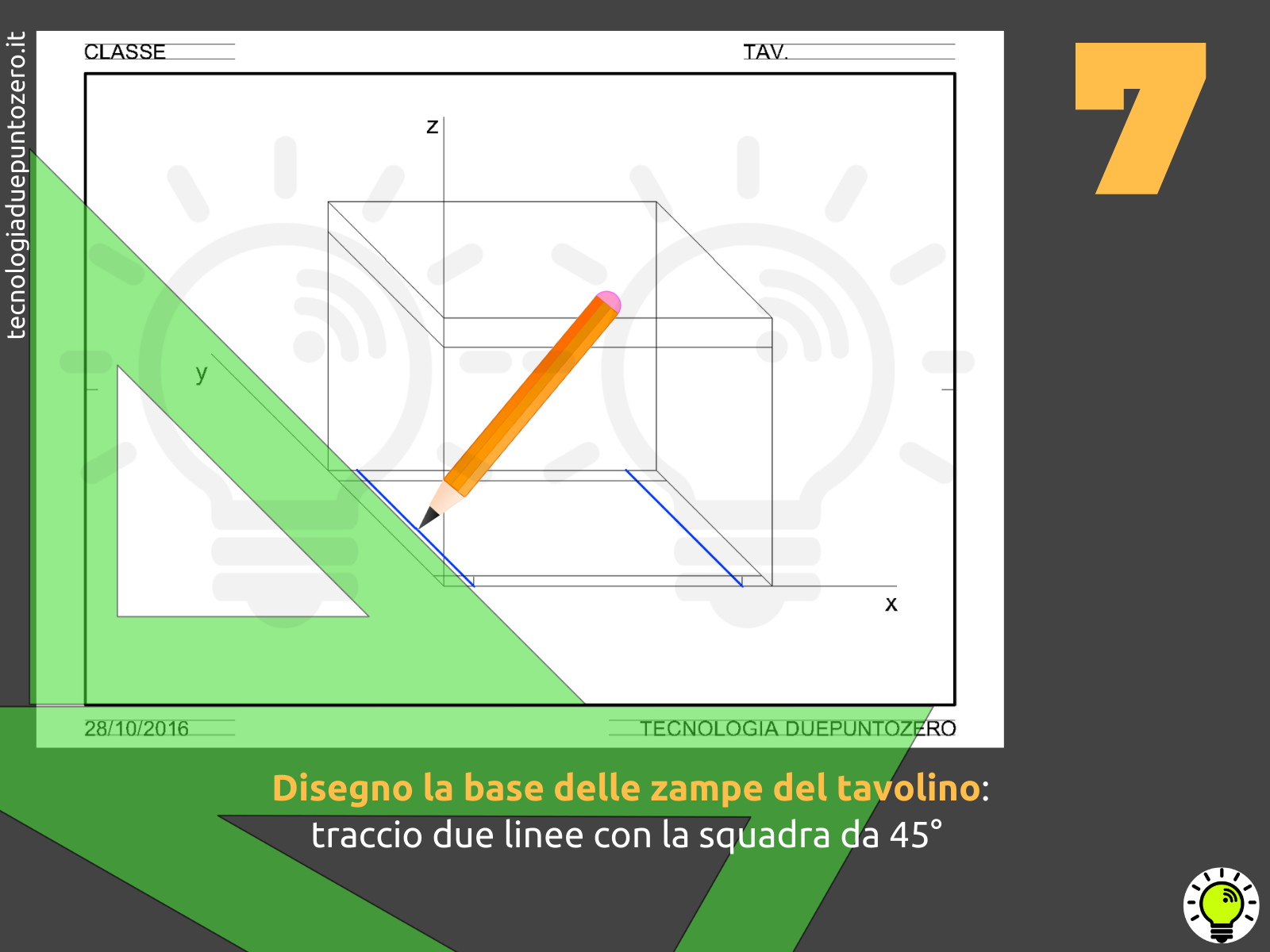

Assonometria cavaliera tavolino passopasso istruzioni_08

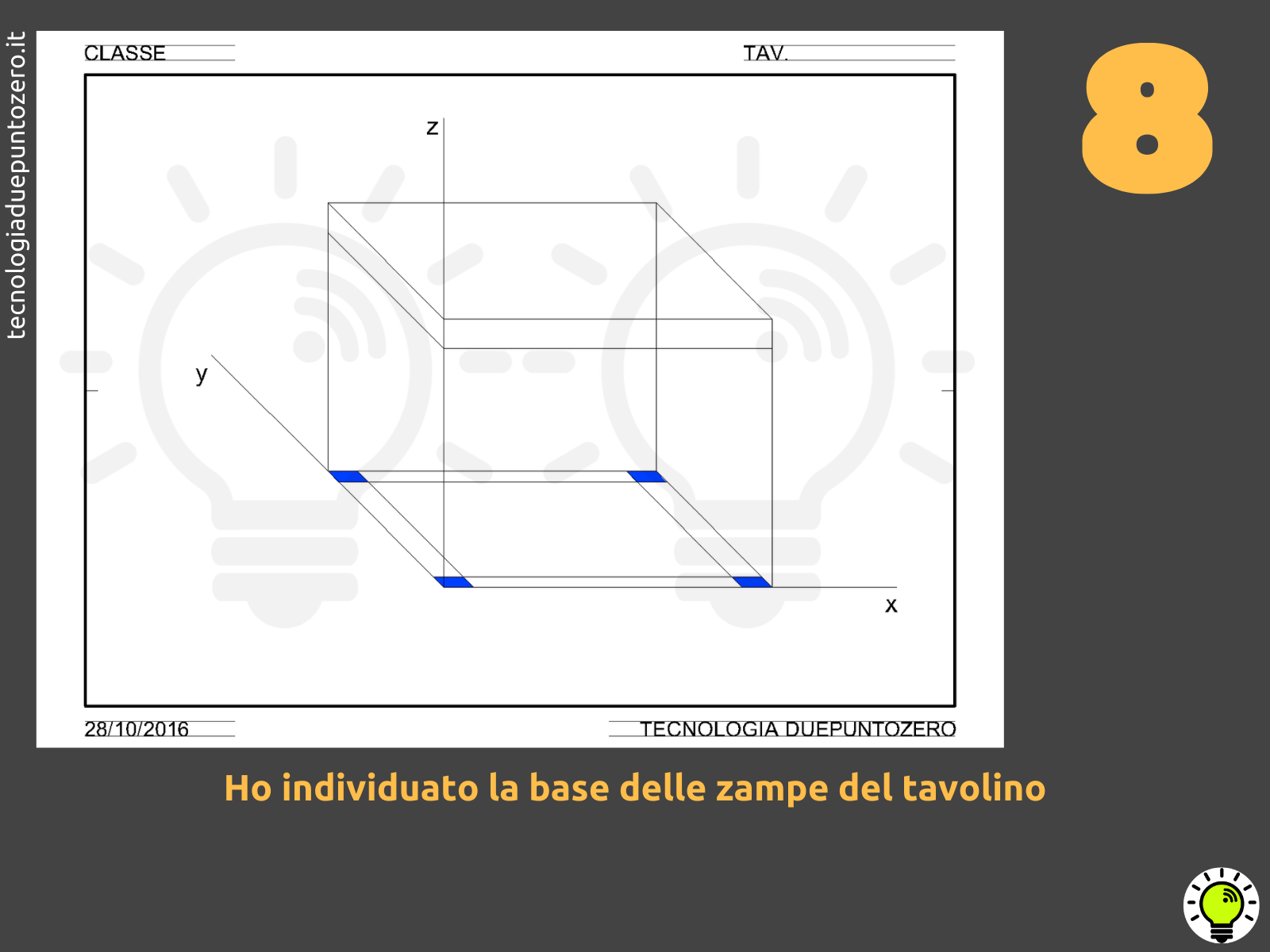

Assonometria cavaliera tavolino passopasso istruzioni_09

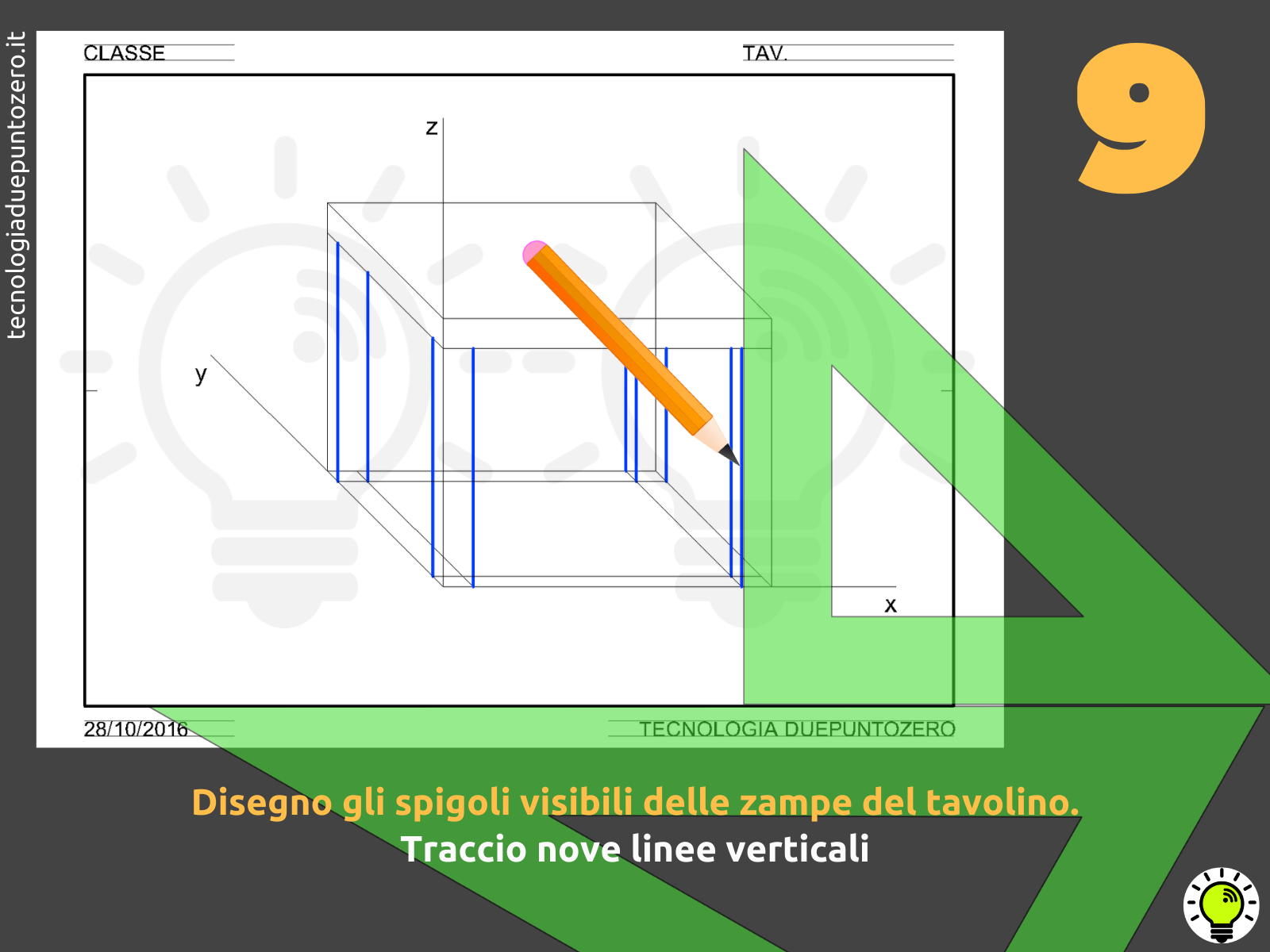

Assonometria cavaliera tavolino passopasso istruzioni_10

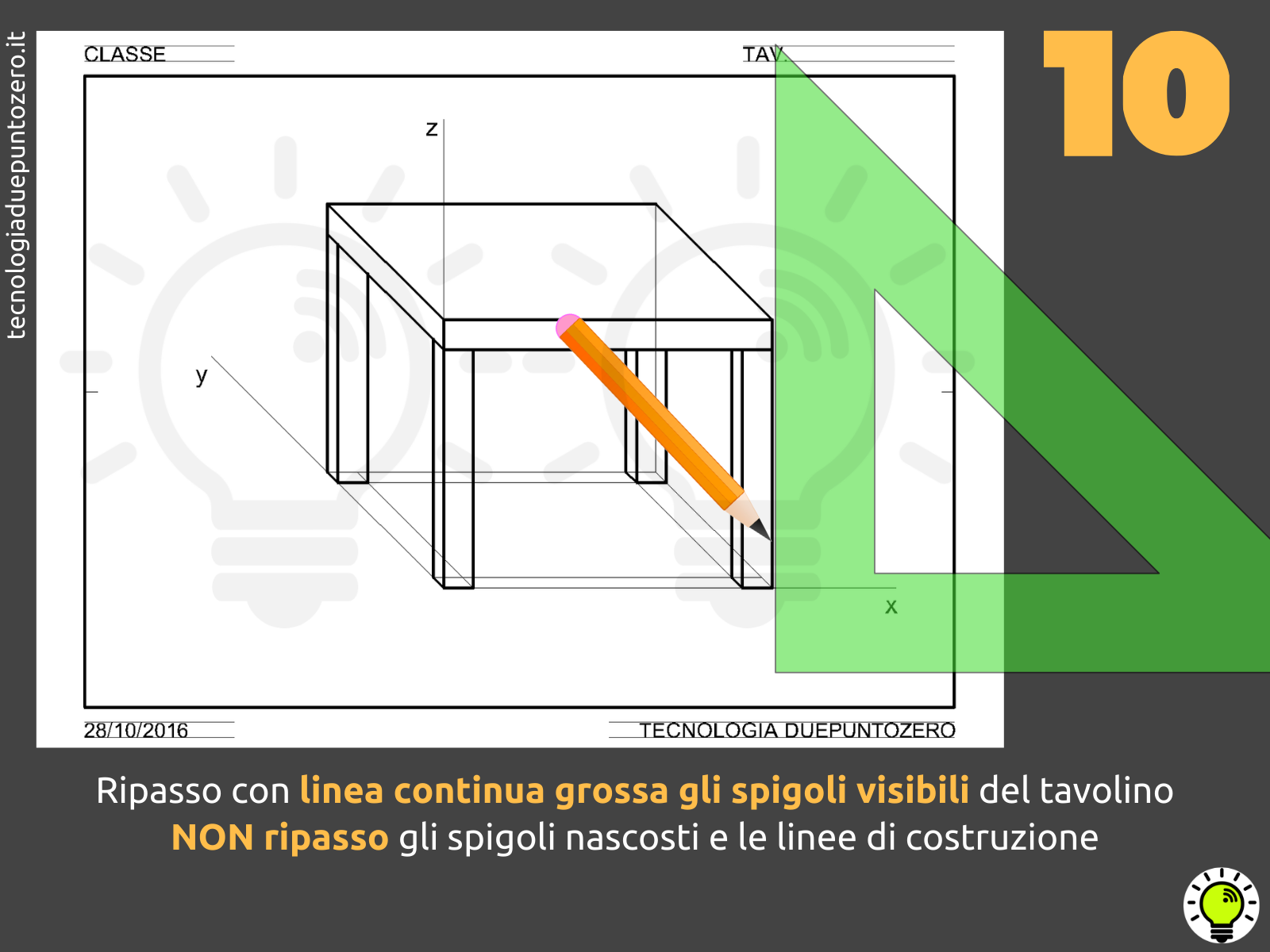

Assonometria cavaliera tavolino passopasso istruzioni_11

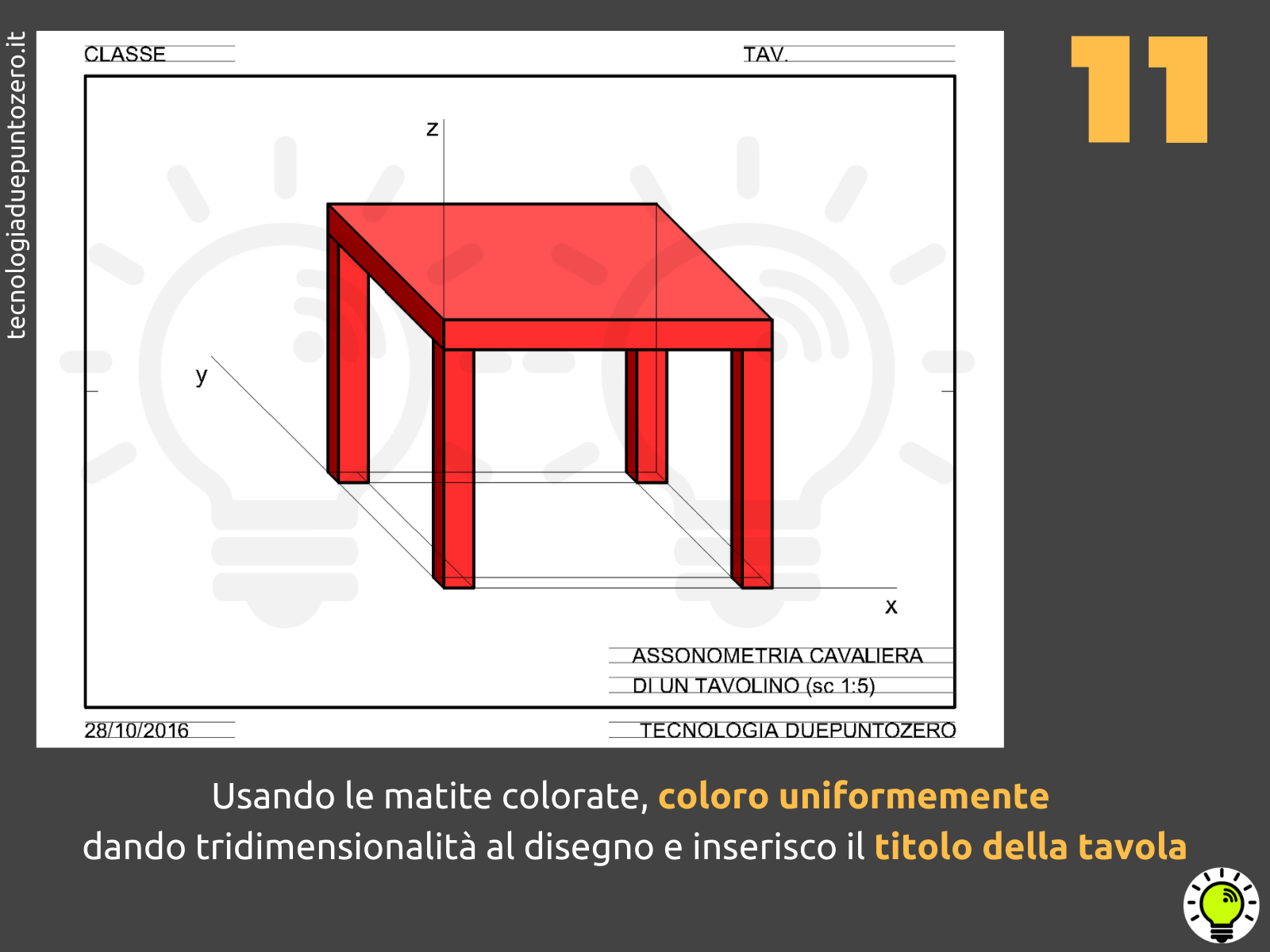

Assonometria cavaliera tavolino passopasso istruzioni_12

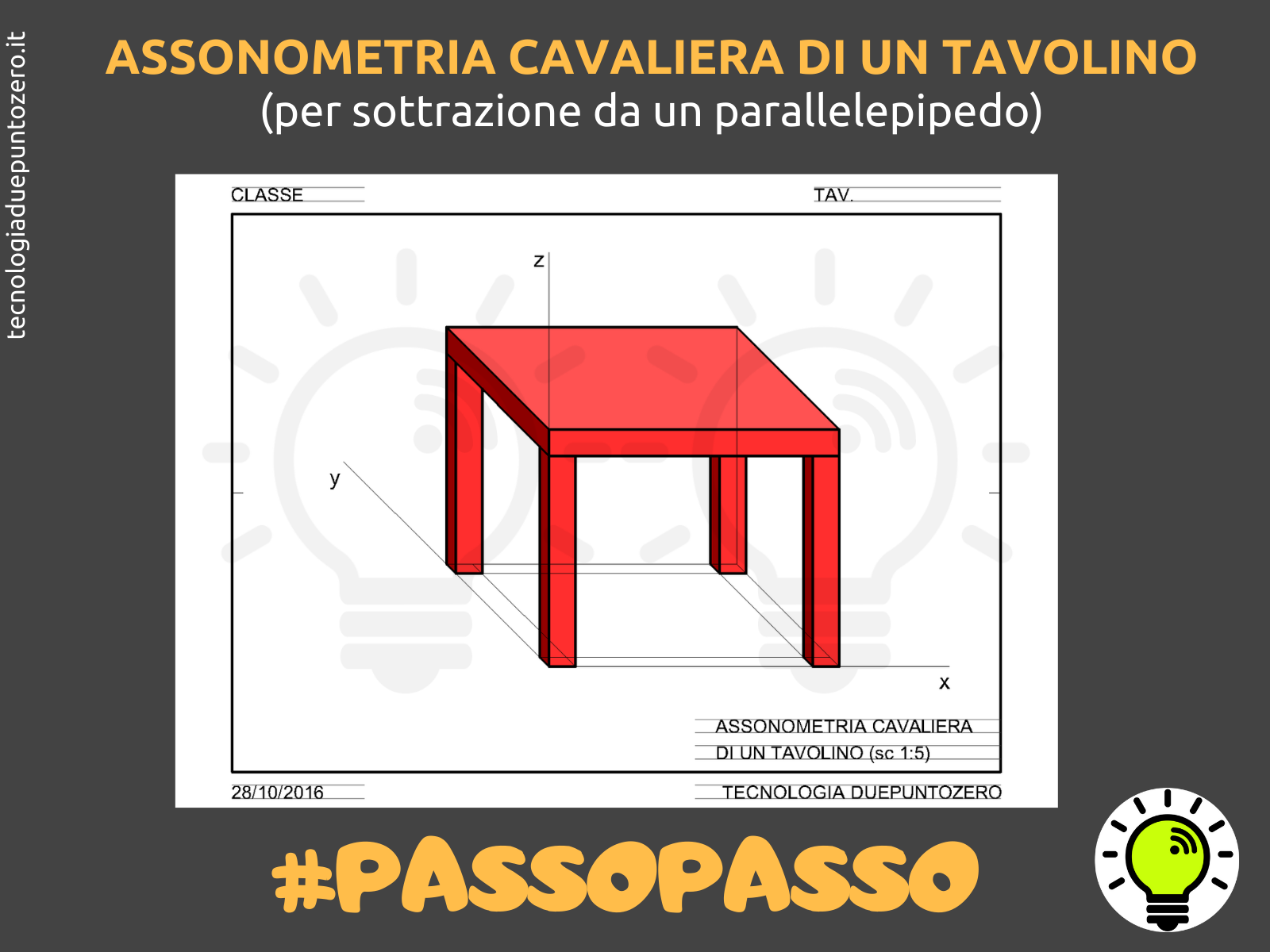

Assonometria cavaliera tavolino passopasso istruzioni_01
previous arrowprevious arrow
next arrownext arrow
Shadow



Guarda le immagini con le istruzioni passopasso una per volta 👇🏽



Ricordiamo lo schema dell’assonometria cavaliera:
