Assonometria monometrica di uno scaffale

In questa esercitazione disegneremo l’Assonometria monometrica di uno scaffale per sottrazione da un parallelepipedo.

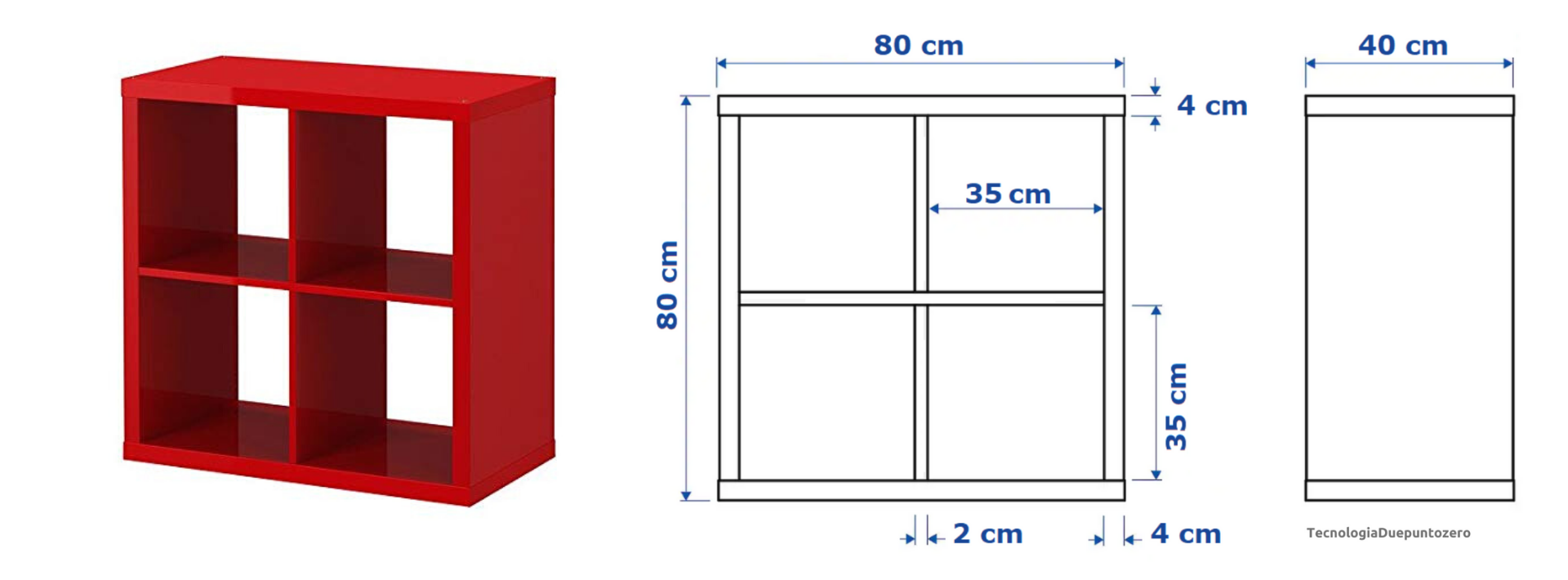

Lo scaffale ha le seguenti dimensioni. Vogliamo disegnarne l’assonometria monometrica in scala 1:10.

Quanto valgono in scala 1:10 le misure riportate nel disegno?

Se può esserti utile, scarica la tavola in formato pdf, annotandoci sopra ciò che ritieni importante. Se sei in difficoltà, segui le istruzioni grafiche passo-passo che trovi più in basso. Se sei autorizzato a usare gli strumenti compensativi e può esserti utile, anziché prendere appunti scarica e stampa le seguenti  istruzioni grafiche passo-passo in formato pdf. Per risparmiare carta e toner, ti consiglio la stampa di 6 slides per pagina.

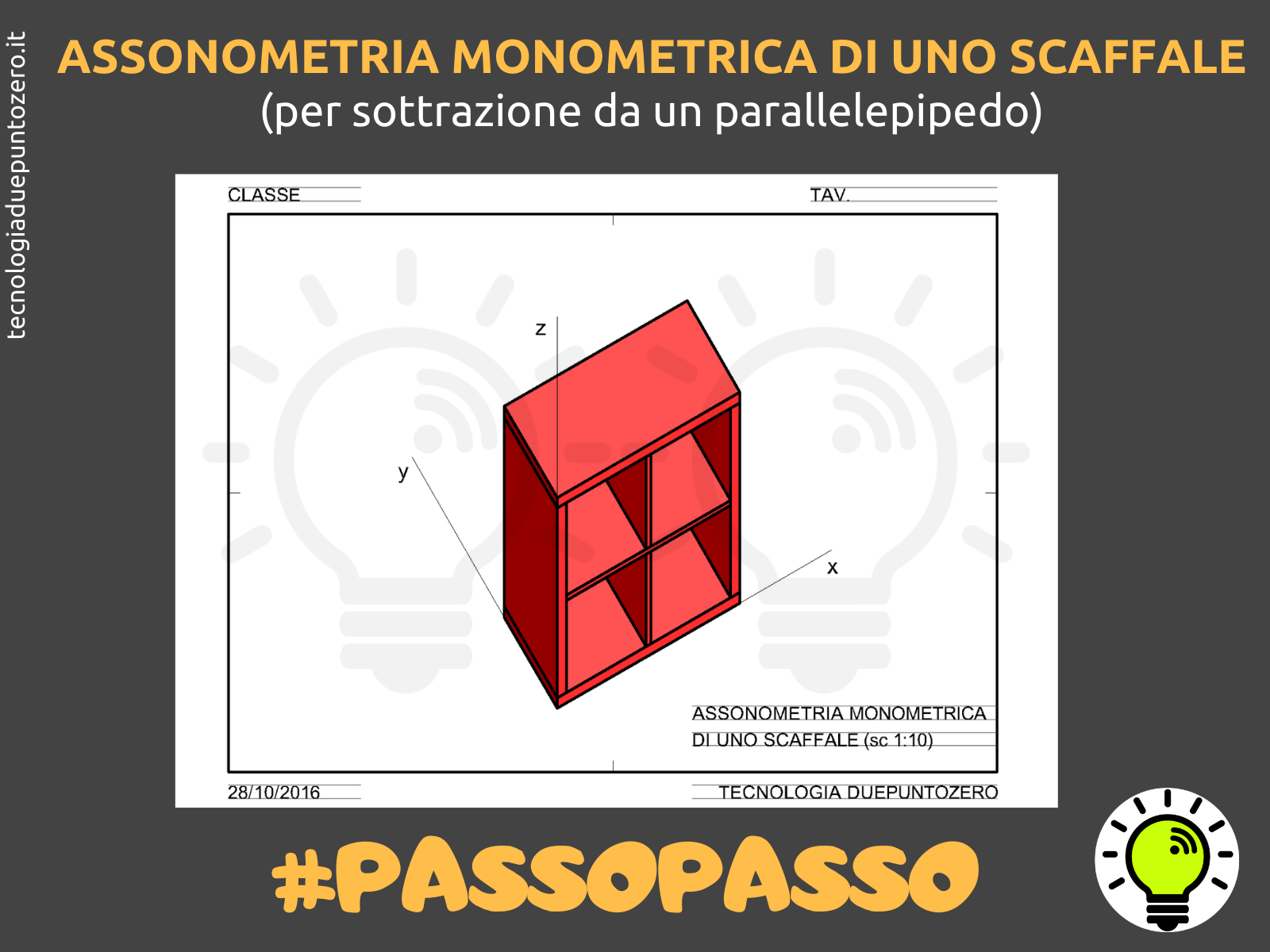

Ecco il risultato:

Assonometria monometrica scaffale tavola pdf

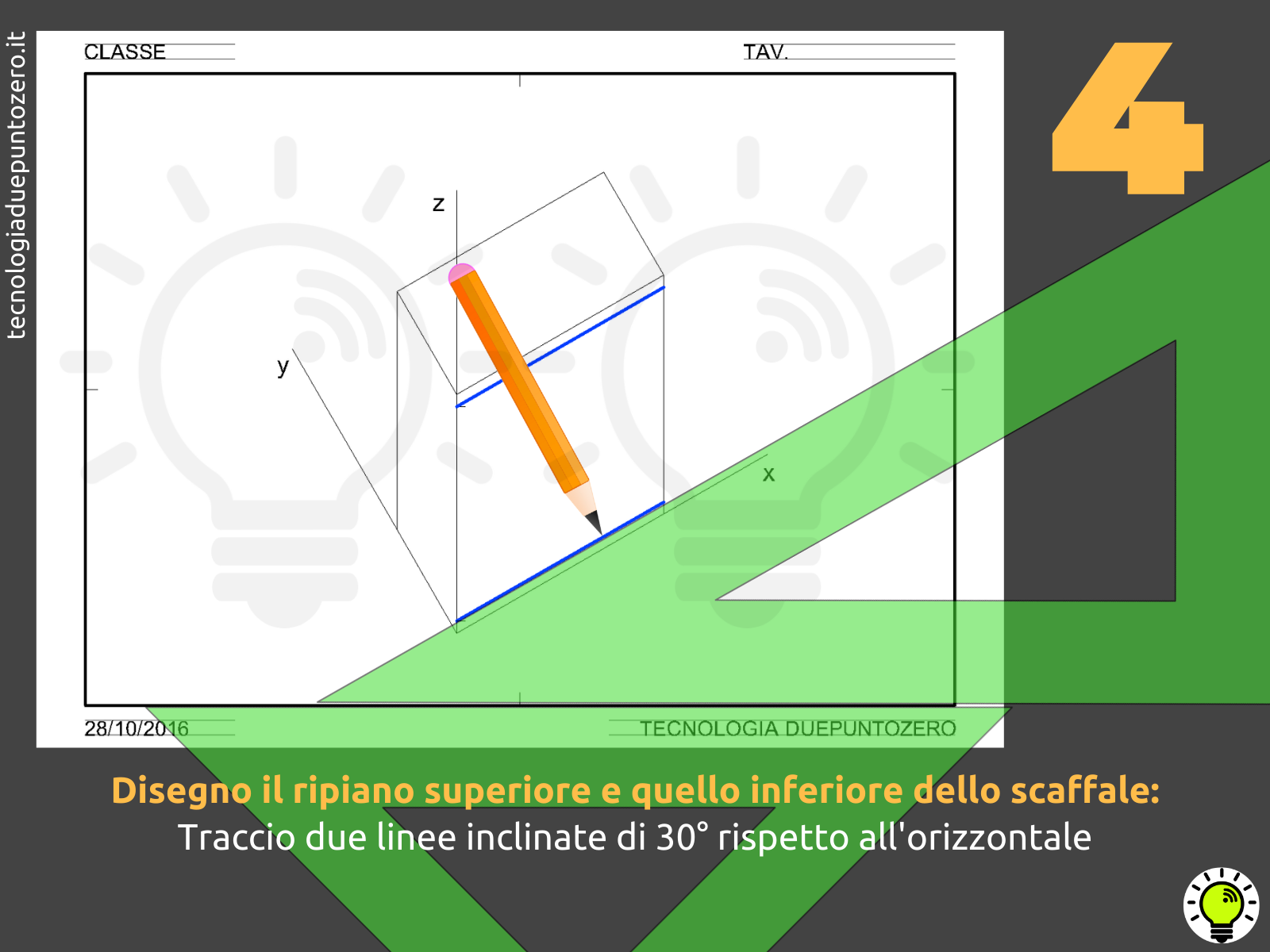

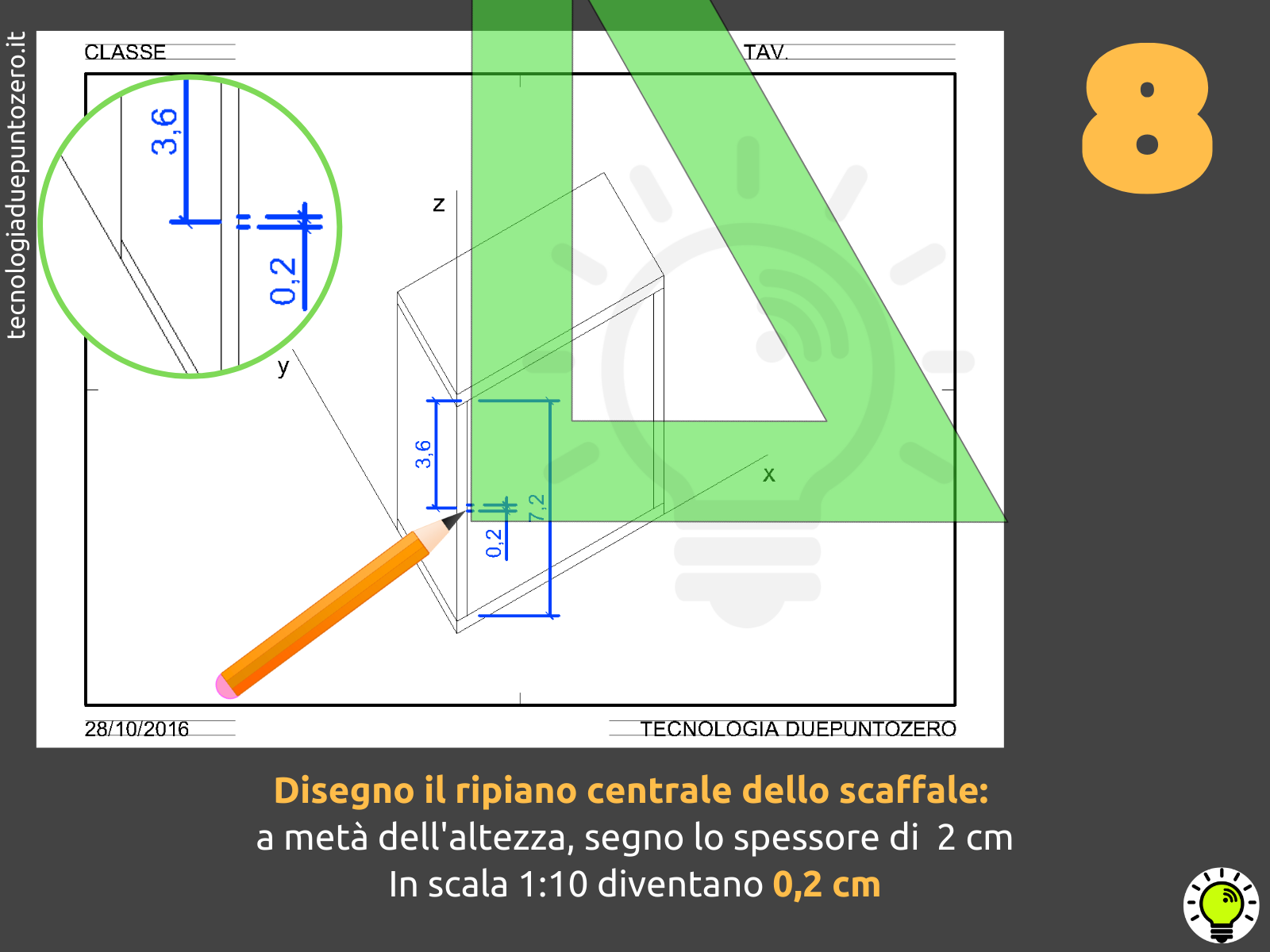

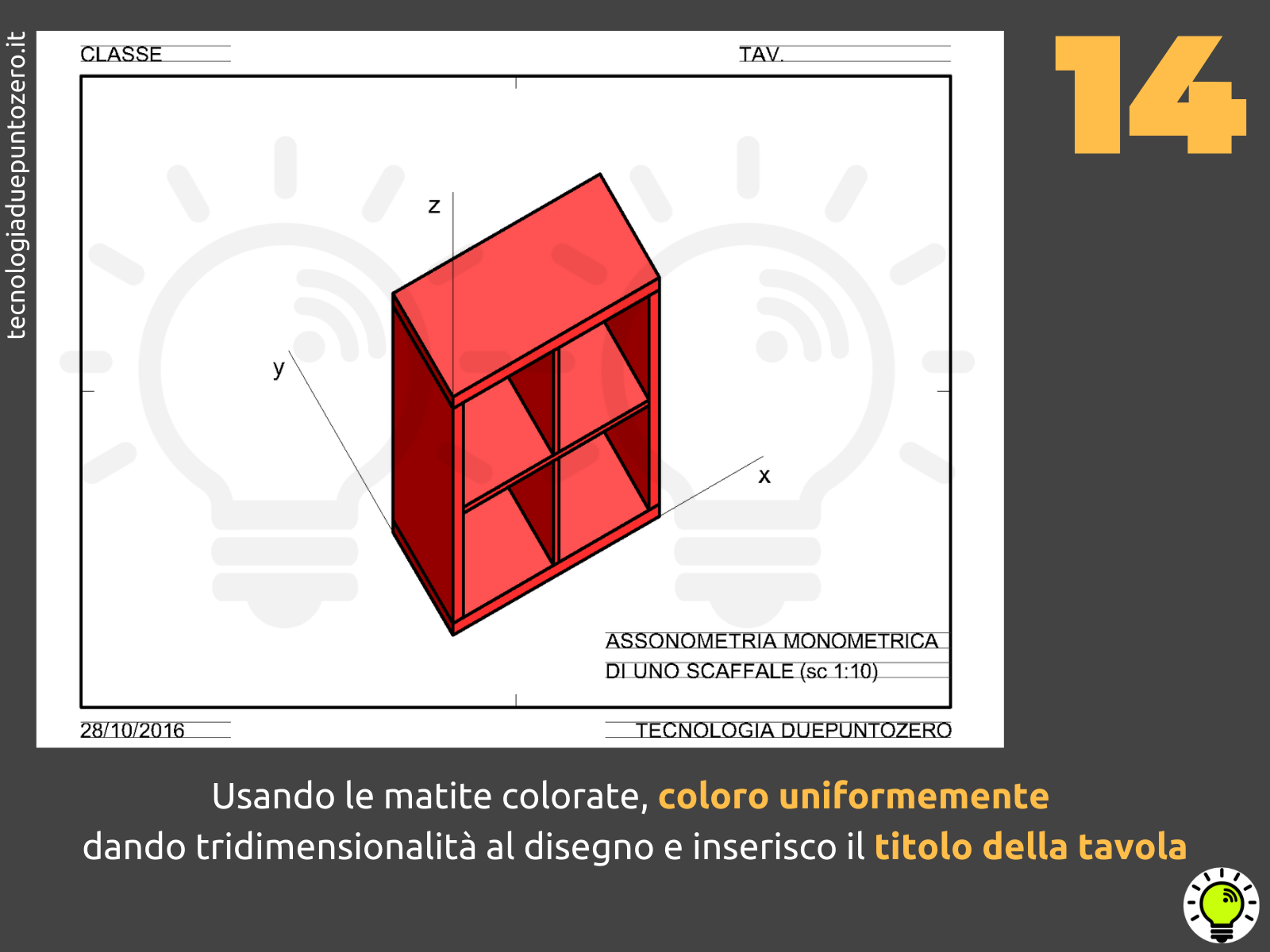

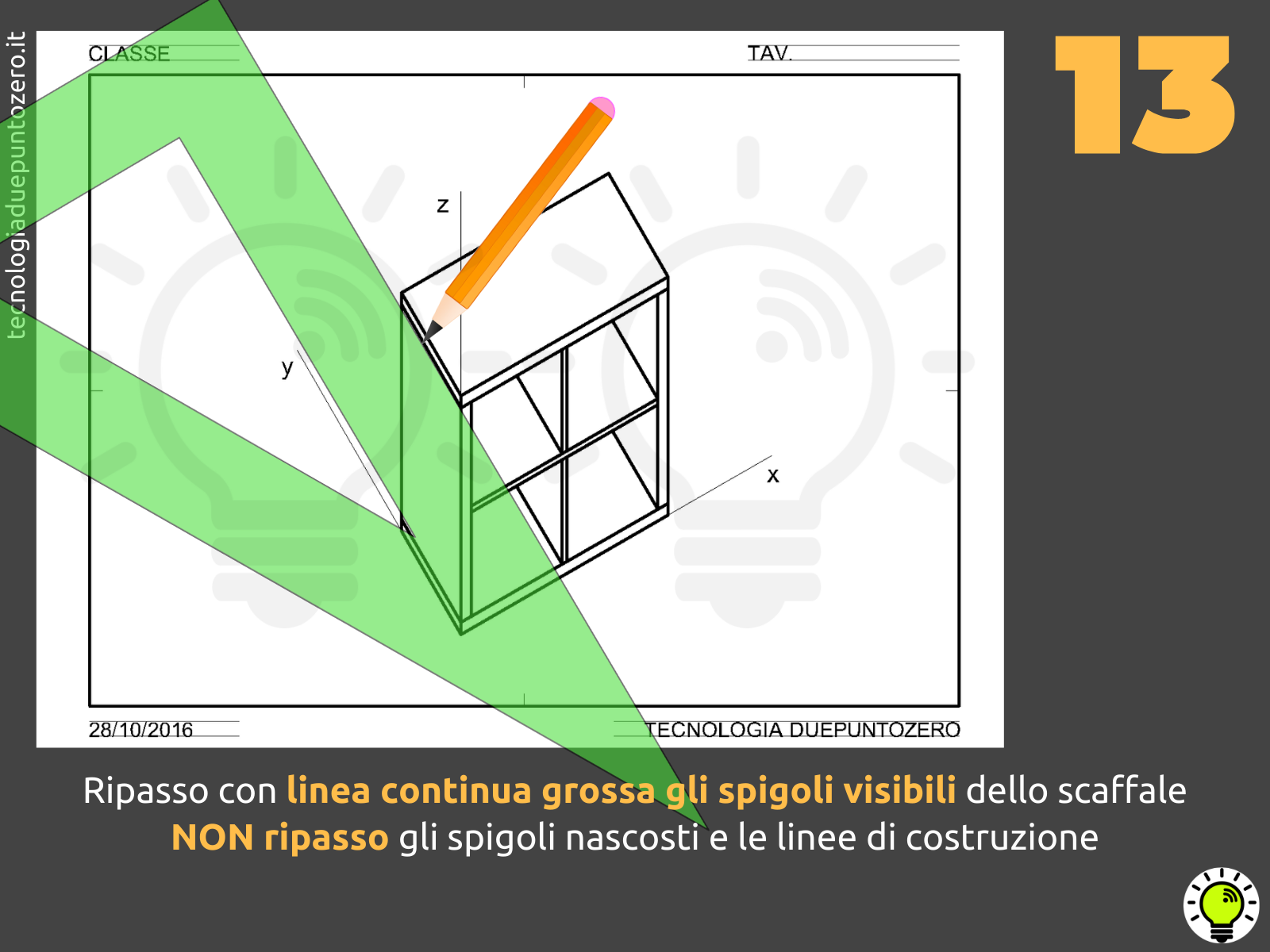

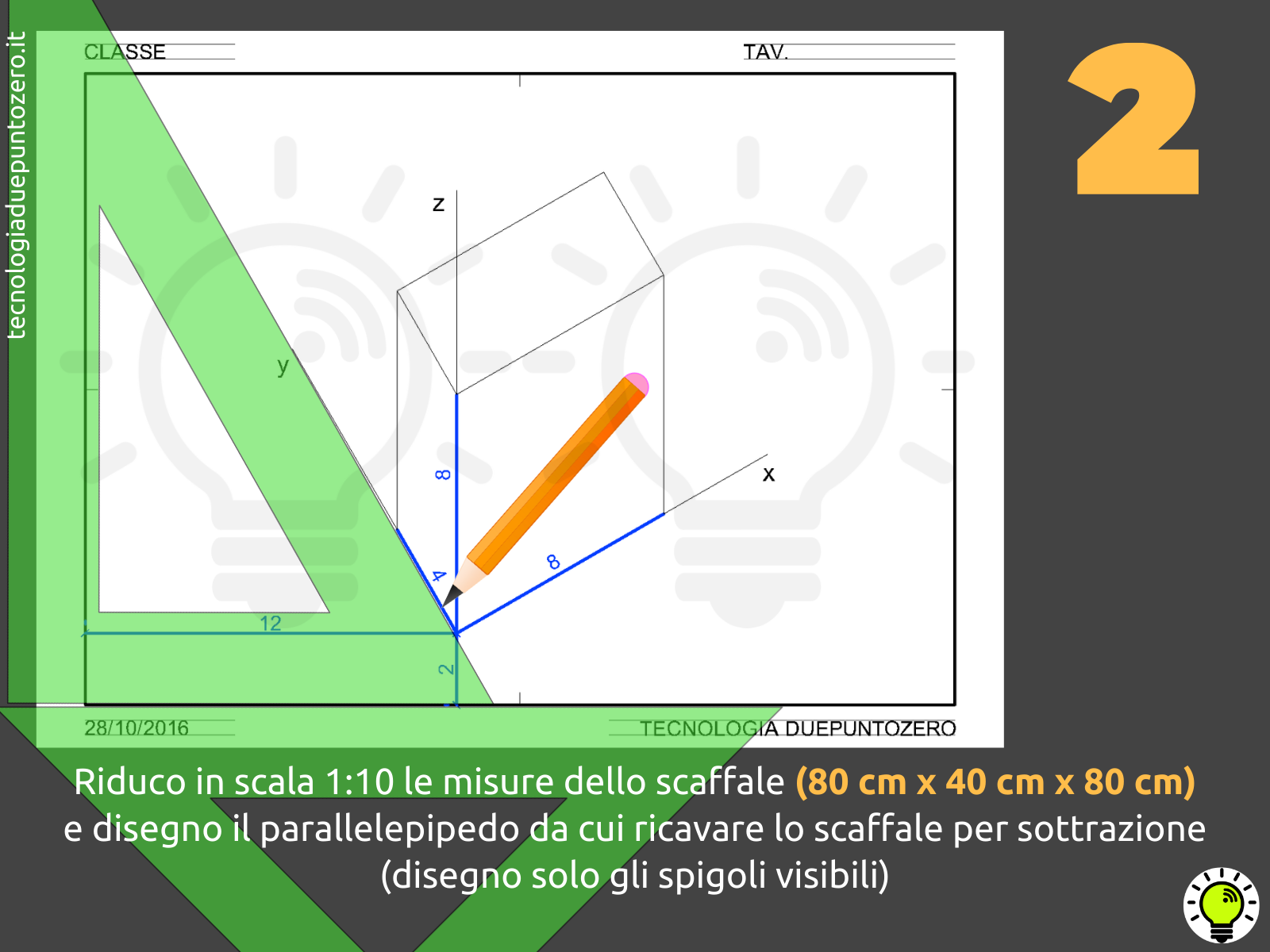

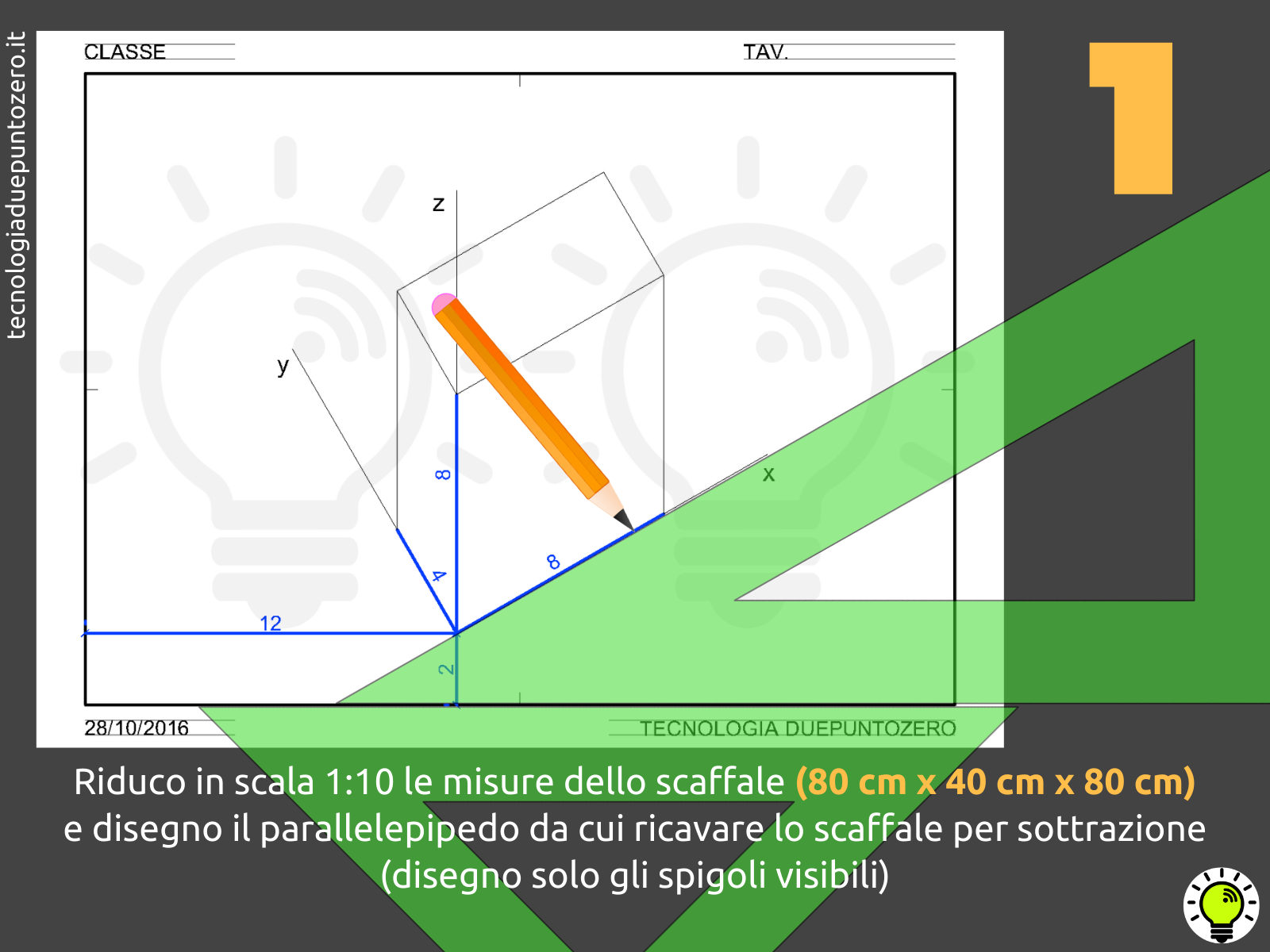

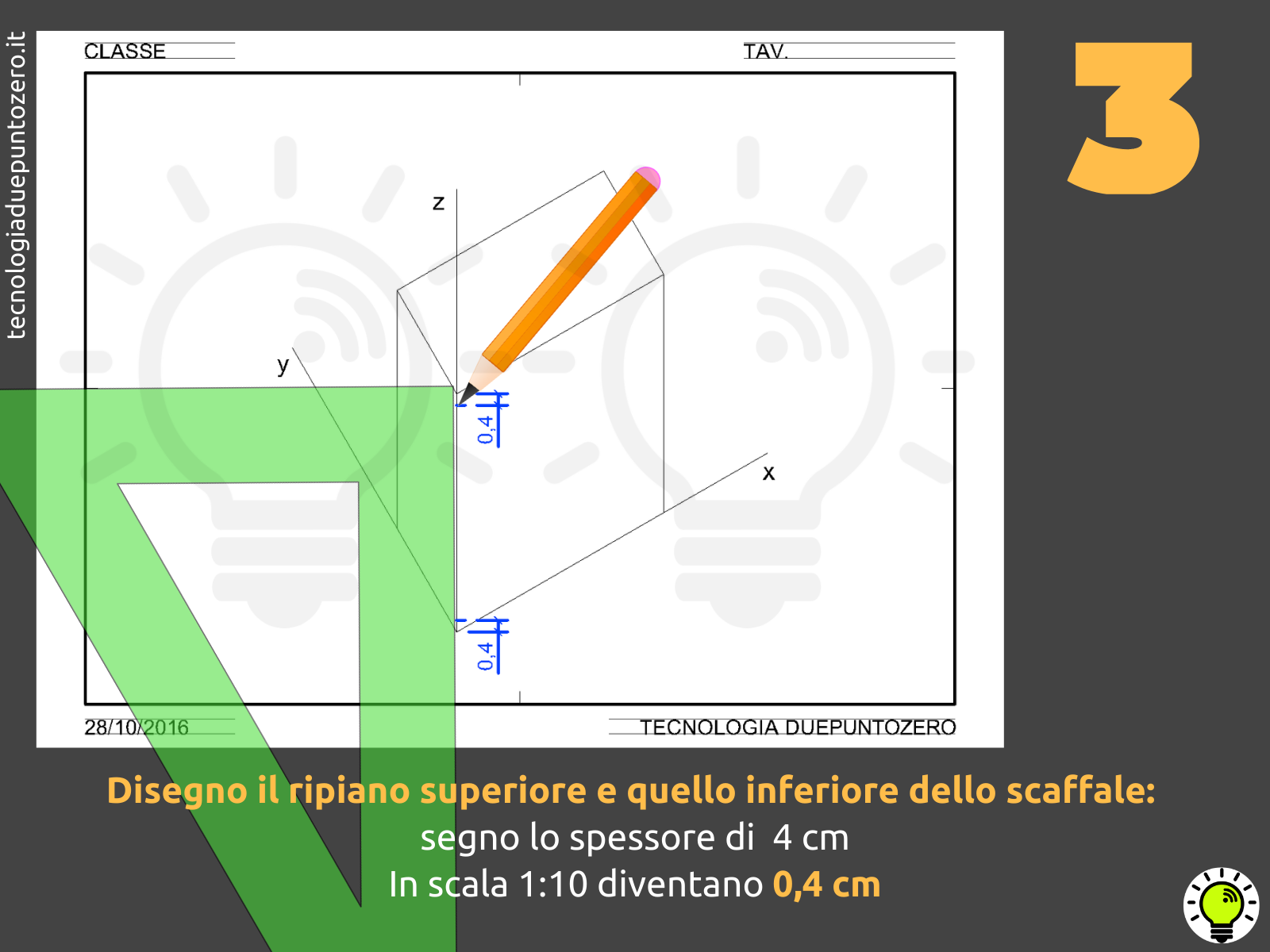

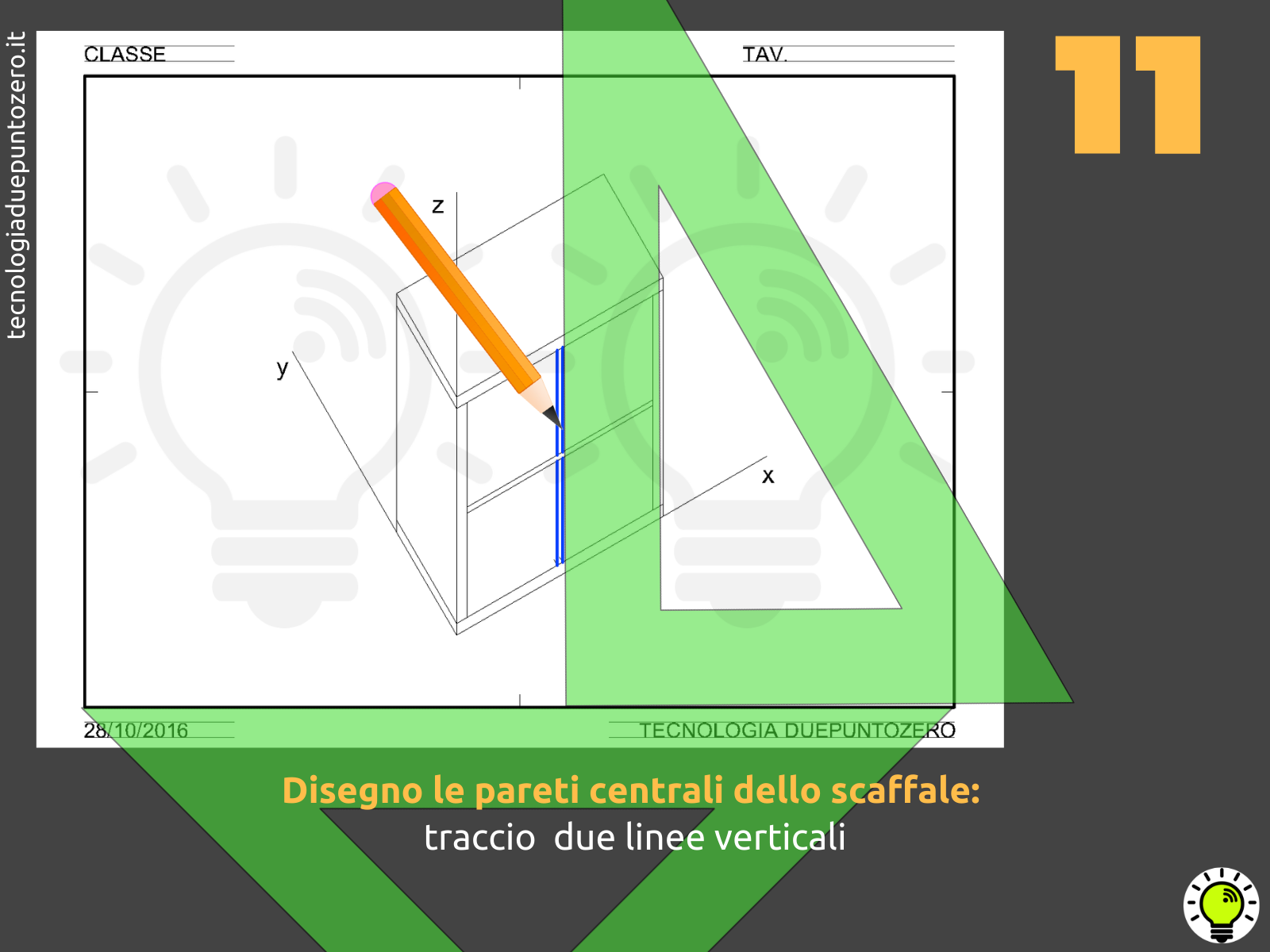

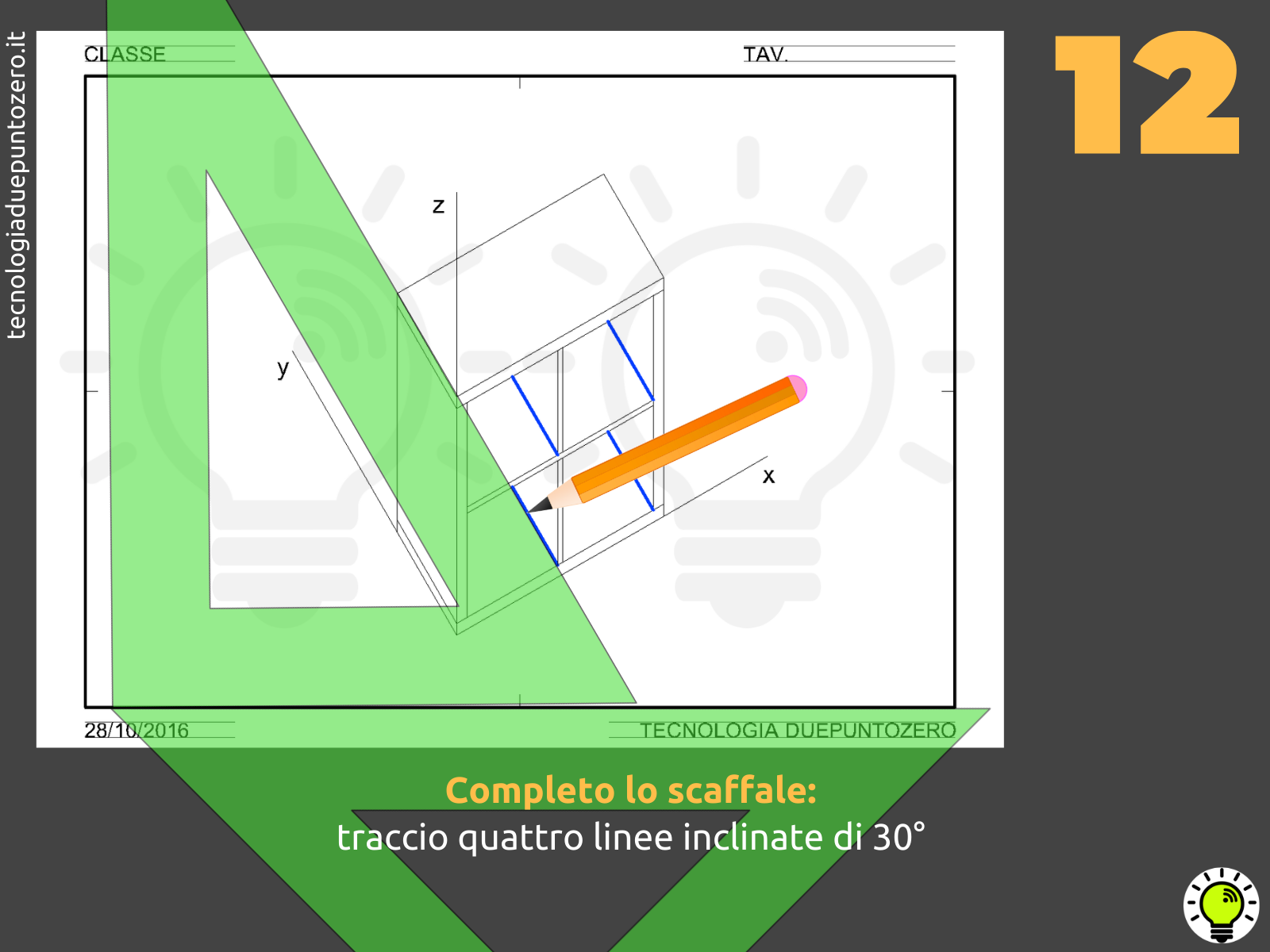

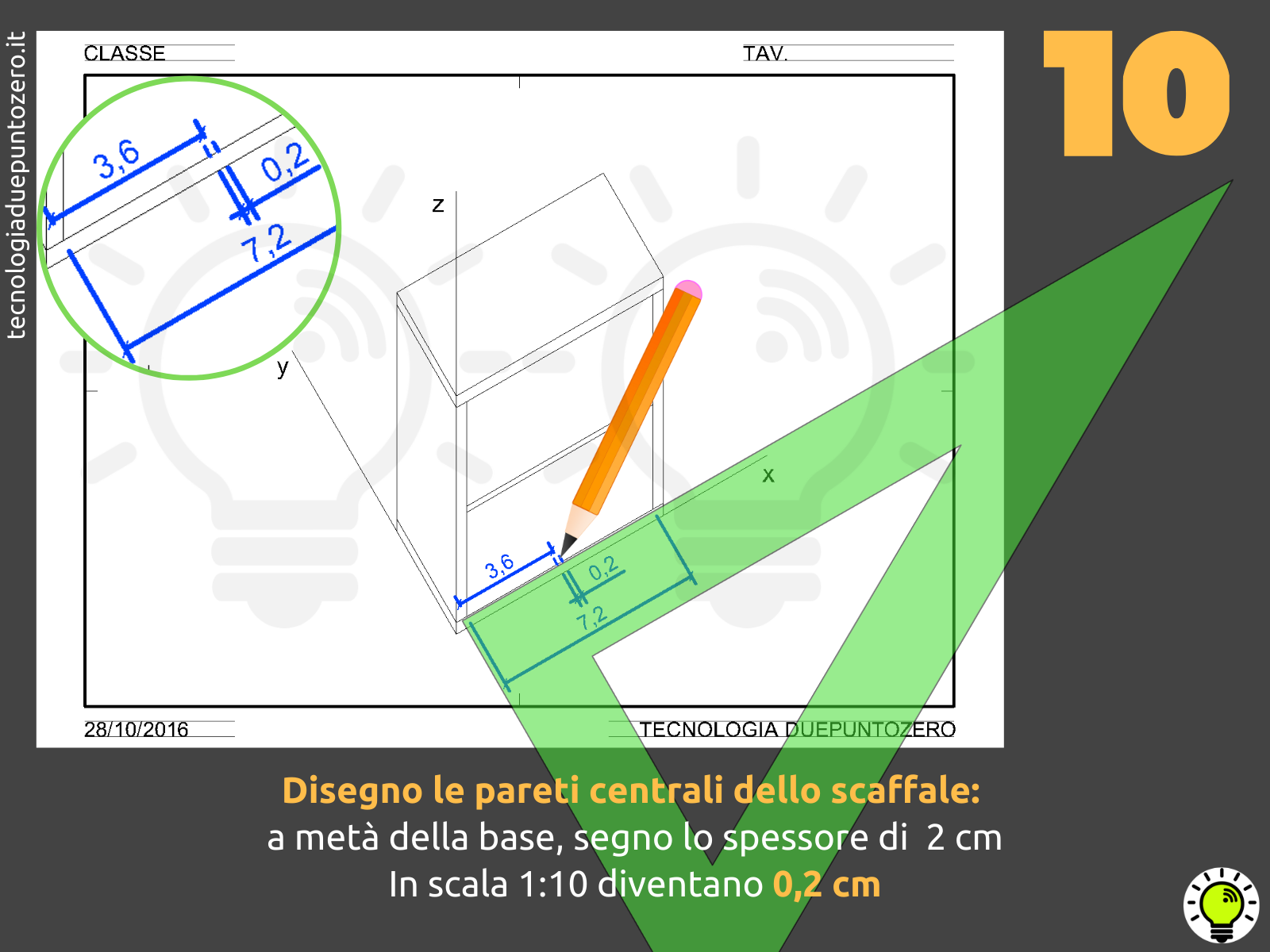

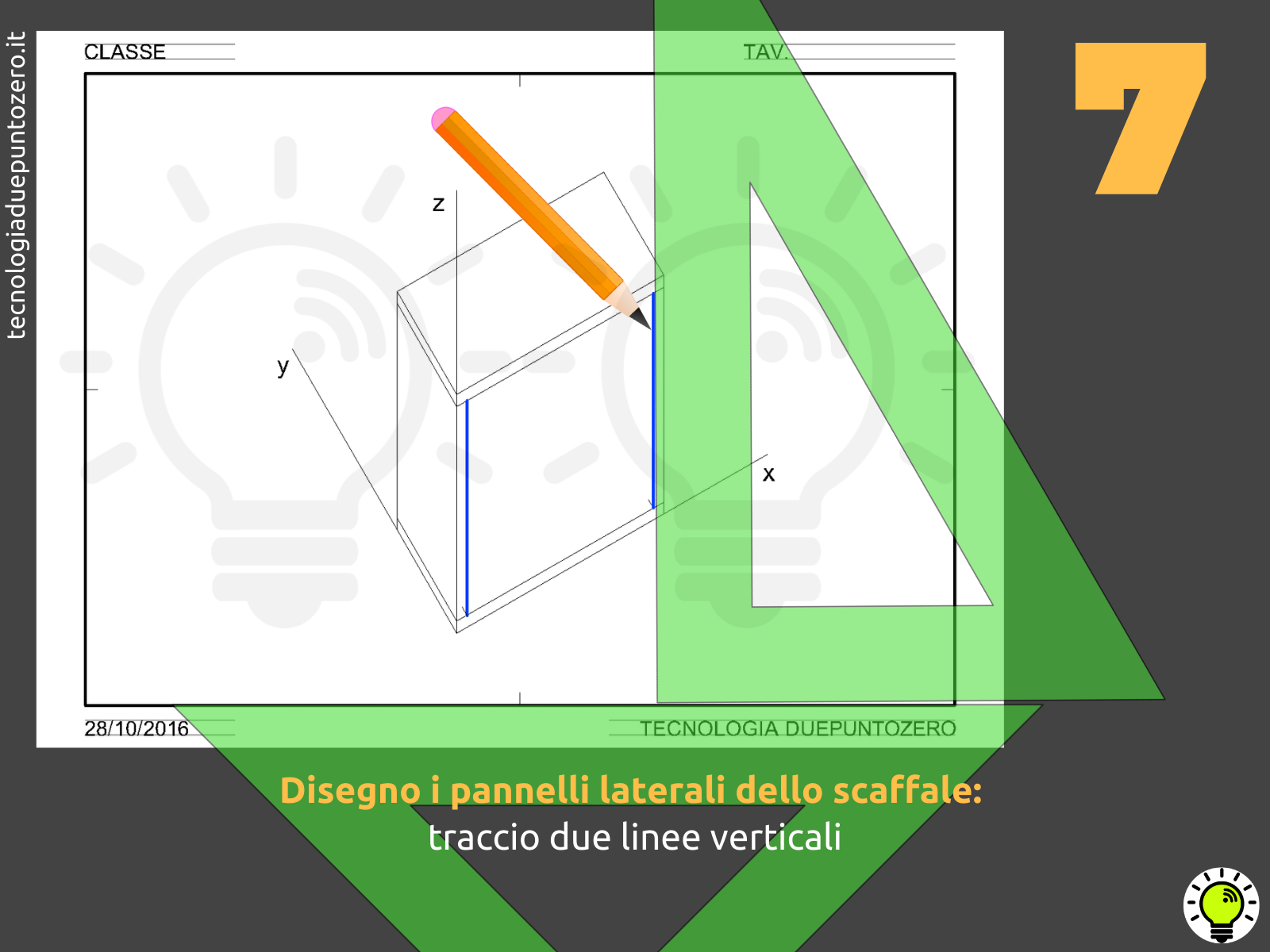

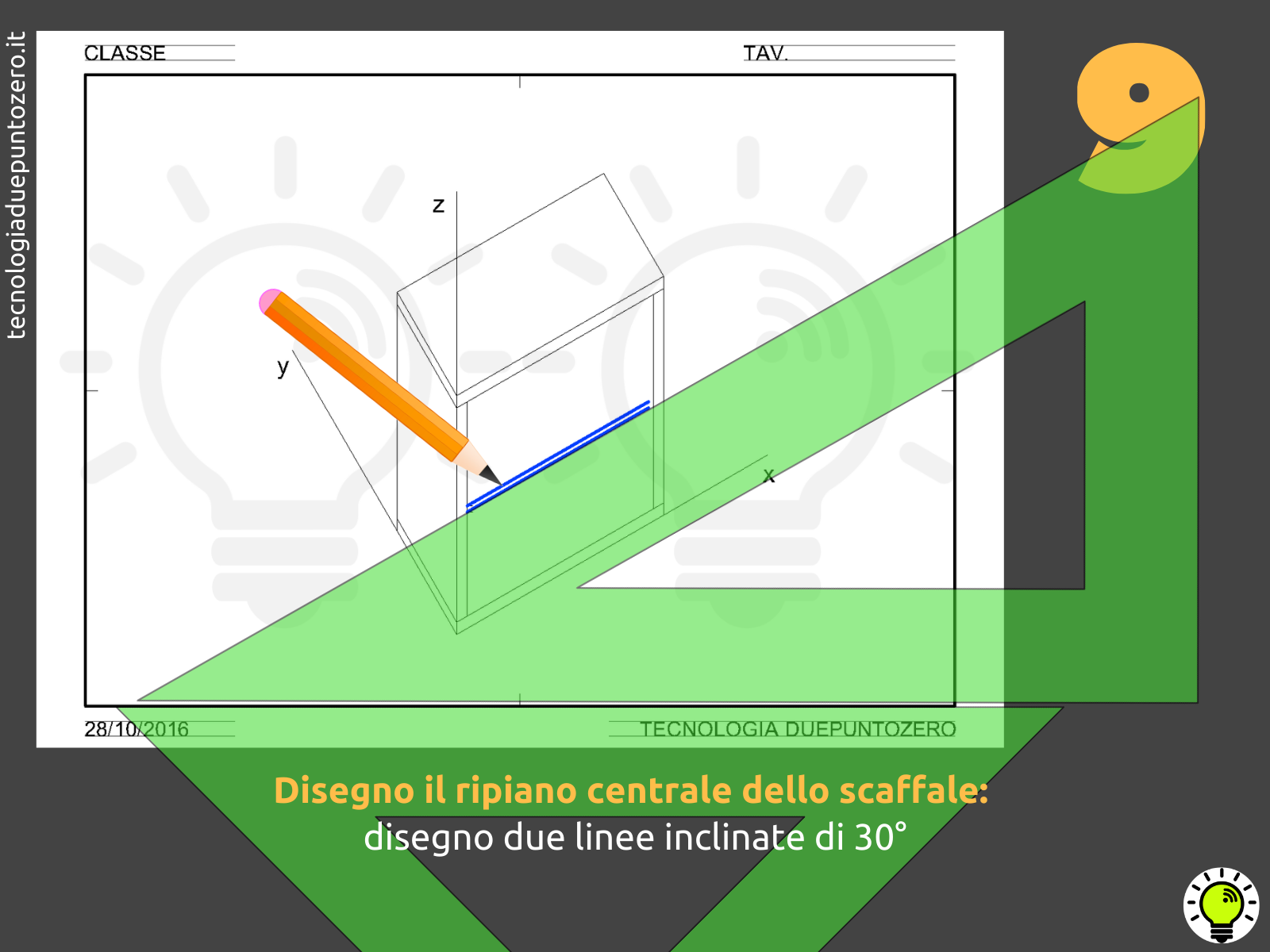

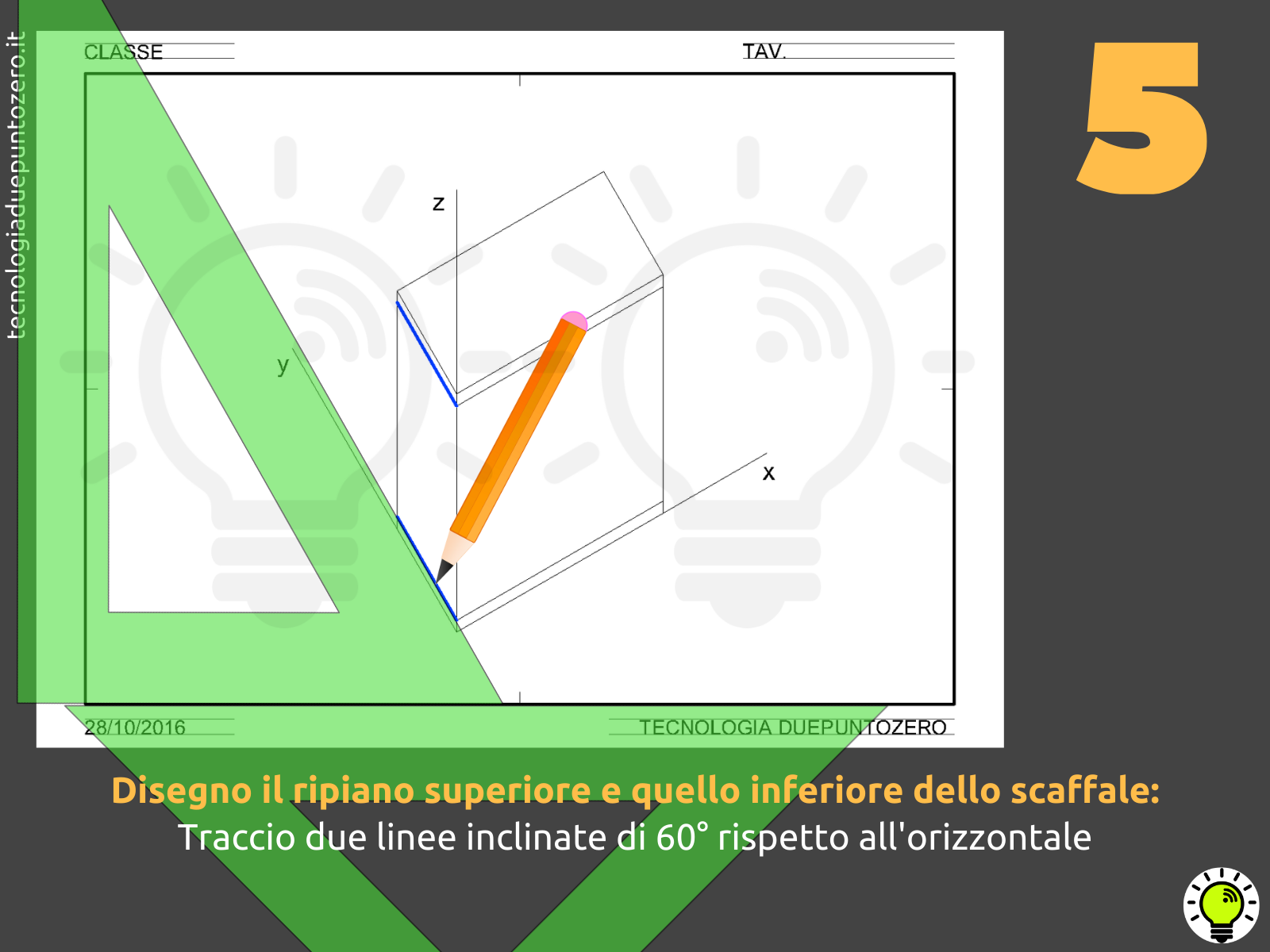

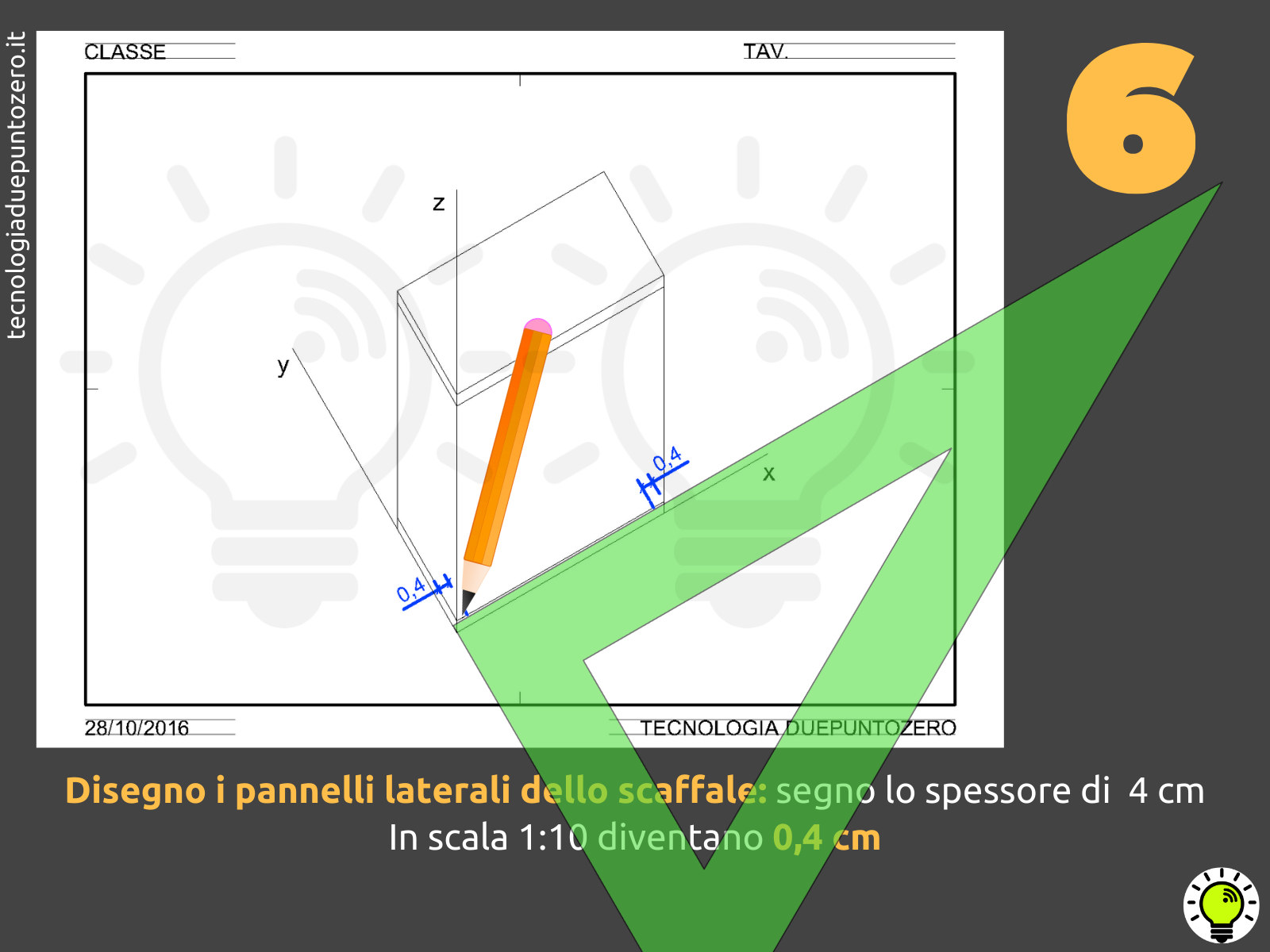

Guarda lo slide show con le immagini delle istruzioni passopasso che scorrono in automatico 👇🏽

previous arrowprevious arrow
next arrownext arrow
Shadow
Slider



Guarda le immagini con le istruzioni passopasso una per volta 👇🏽

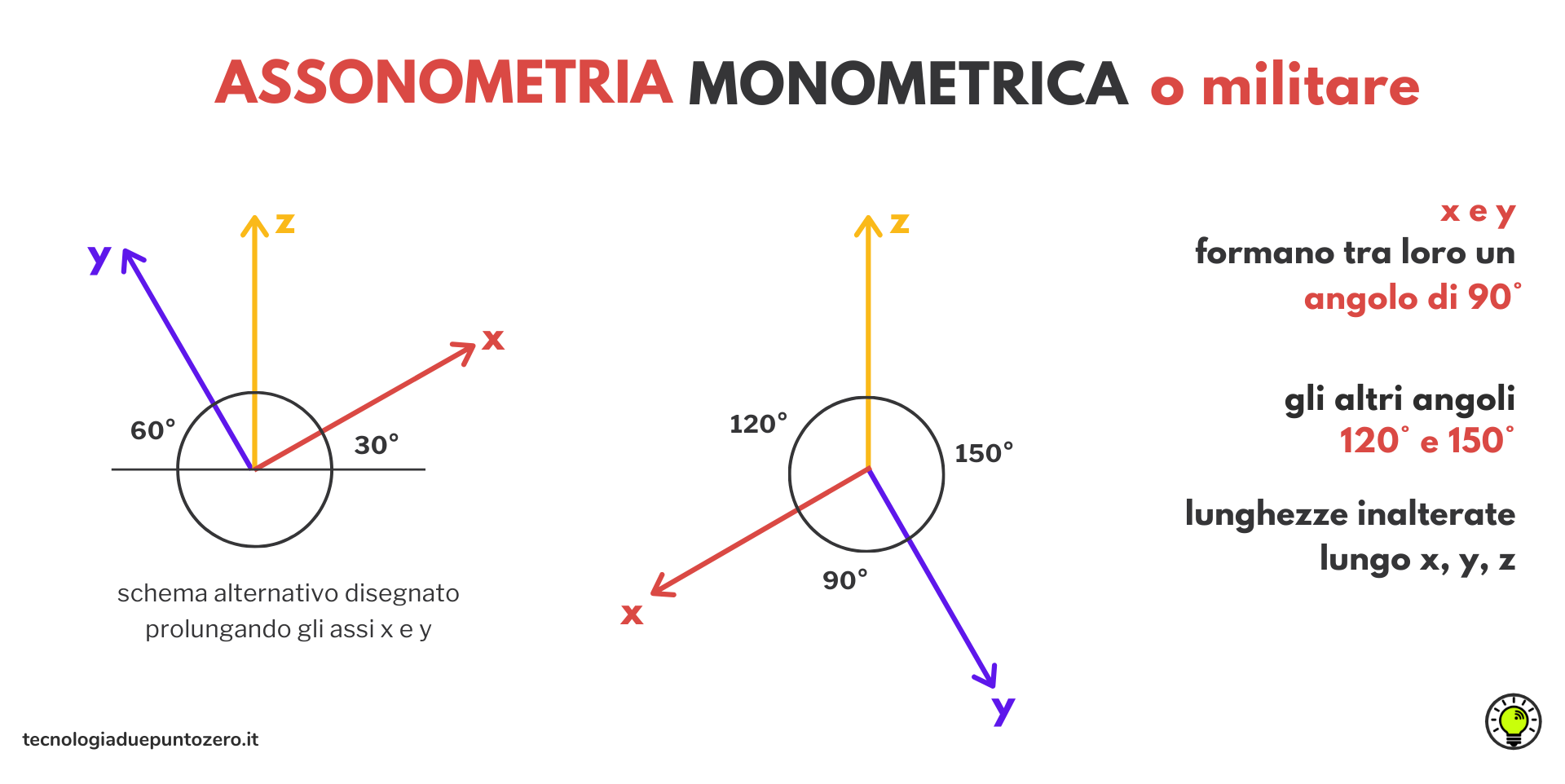

Ricordiamo lo schema dell’assonometria monometrica:
